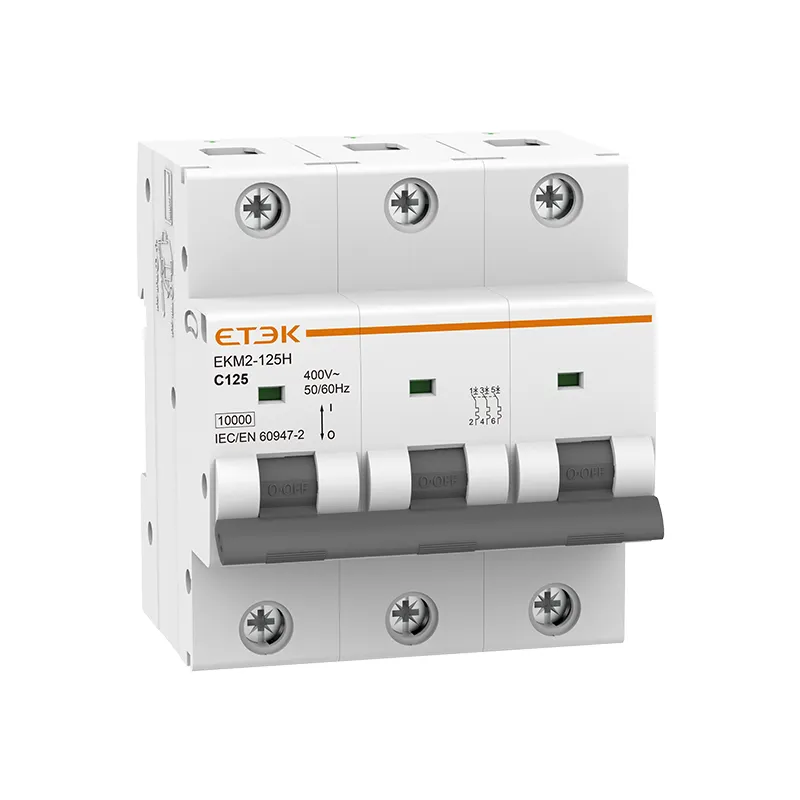

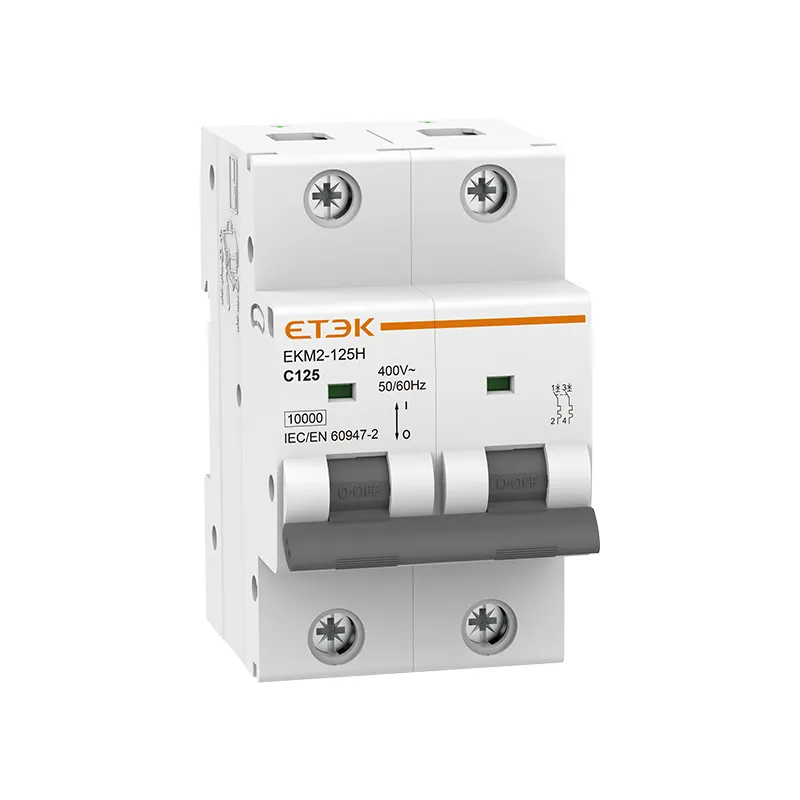

Disjoncteur miniature à courant élevé EKM2-125H MCB 10kA

Le disjoncteur miniature EKM2-125H 10 kA est un disjoncteur miniature hautes performances conçu pour une protection et une fiabilité supérieures. Idéal pour les applications résidentielles, commerciales et industrielles.

● Norme : IEC60898-1, IEC60947-2
● Type de voyage : Thermo-magnétique
● Courant nominal : 63~125A
● Tension nominale : 230/400 V~240/415 V
● Nombre de pôles : 1P, 2P, 3P, 4P, 1P+N, 3P+N
● Pouvoir de coupure nominal en court-circuit : 6 kA, 10 kA
● Courbe de déclenchement : C, D
● Température ambiante : -25...+40 ºC
● Connexion : Par le haut et par le bas
● Certificats : CB, CE, UKCA

Renseignez-vous maintenant PDF

Disjoncteur miniature à courant élevé EKM2-125H MCB 10kA

Renseignez-vous maintenant PDF
Présentation du produit
Paramètres techniques
Télécharger les fichiers
Produits recommandés
Enquête

Présentation du produit

Description

Disjoncteur EKM2-125H Convient aux emplacements de charge à haute tension, à la protection et au contrôle des charges à courant élevé, à la protection contre les surcharges ou les courts-circuits des lignes de distribution, au contrôle et à la segmentation manuels et aux accessoires de protection contre les courants résiduels, sans déclassement. Il est également utilisé dans l'industrie et la construction à grande échelle.

Paramètres techniques

Données techniques

Standard CEI/EN60898-1 CEI/EN60947-2
Protection Surintensité et court-circuit
Type de voyage Thermo-magnétique
Courant nominal en 63A, 80, 100, 125A
Polonais 1P, 1P+N, 2P, 3P, 3P+N, 4P
Tension nominale Ue 240/415V~
Fréquence nominale 50/60 Hz
Pouvoir de coupure nominal 6 000 A 10 000 A
Tension de tenue aux chocs nominale (1,2/50) Uimp 4 000 V
Tension d'essai diélectrique à fréquence ind. pendant 1 min 2 kV
Caractéristique de libération thermique (1.13-1.45) x Dans
(8-12) x Dans
Caractéristique de déclenchement magnétique C:(5-10) x In, D:(10-20) x In
La vie électrique 4 000 cycles
Durée de vie mécanique 10 000 cycles
Indicateur de position de contact Oui
Degré de protection IP20
Température ambiante (avec une moyenne journalière ≤ 35 ℃) -5℃~+40℃, humidité max. 95%
Type de connexion du terminal Barre omnibus de type câble/broche
Taille max. du terminal pour le câble 50 mm 2
Couple de serrage max. 3,5 Nm
Installation Montage sur rail Din 35 mm
Connexion De haut en bas

Dimensions

Schéma de circuit

Schéma du circuit du disjoncteur différentiel ETEK

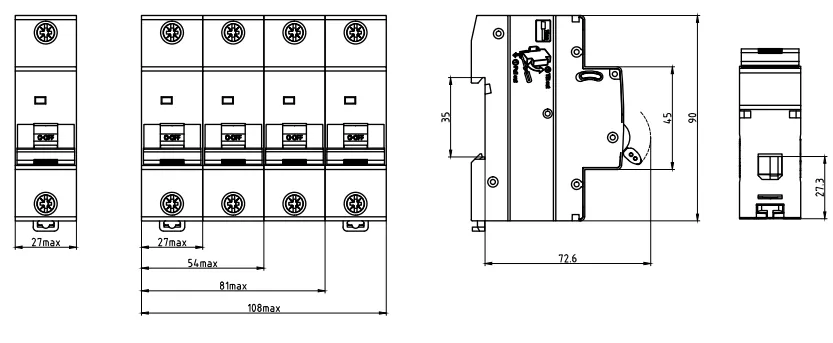

Taille d'installation

ETEK MCB EKM2-125H-Taille



Formulaire de sélection de produits

Disjoncteur EKM1-125H 10KA
Polonais Courant nominal (A) Numéro de référence
1P 63A EKM2-125H-163
80A EKM2-125H-180
100A EKM2-125H-1100
125A EKM2-125H-1125
2P 63A EKM2-125H-263
80A EKM2-125H-280
100A EKM2-125H-2100
125A EKM2-125H-2125
3P 63A EKM2-125H-363
80A EKM2-125H-380
100A EKM2-125H-3100
125A EKM2-125H-3125
4P 63A EKM2-125H-463
80A EKM2-125H-480
100A EKM2-125H-4100
125A EKM2-125H-4125
