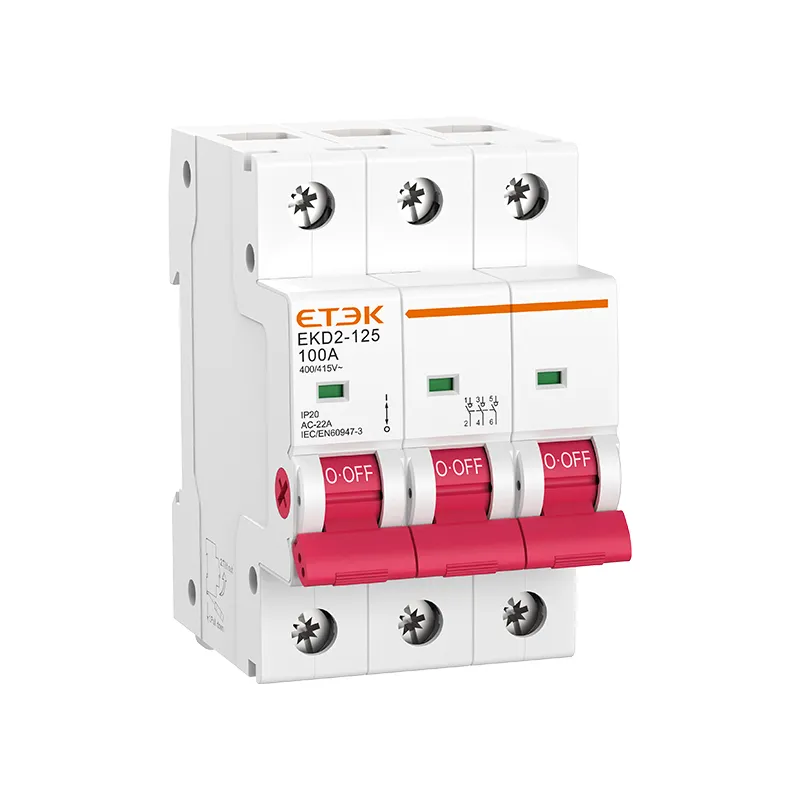

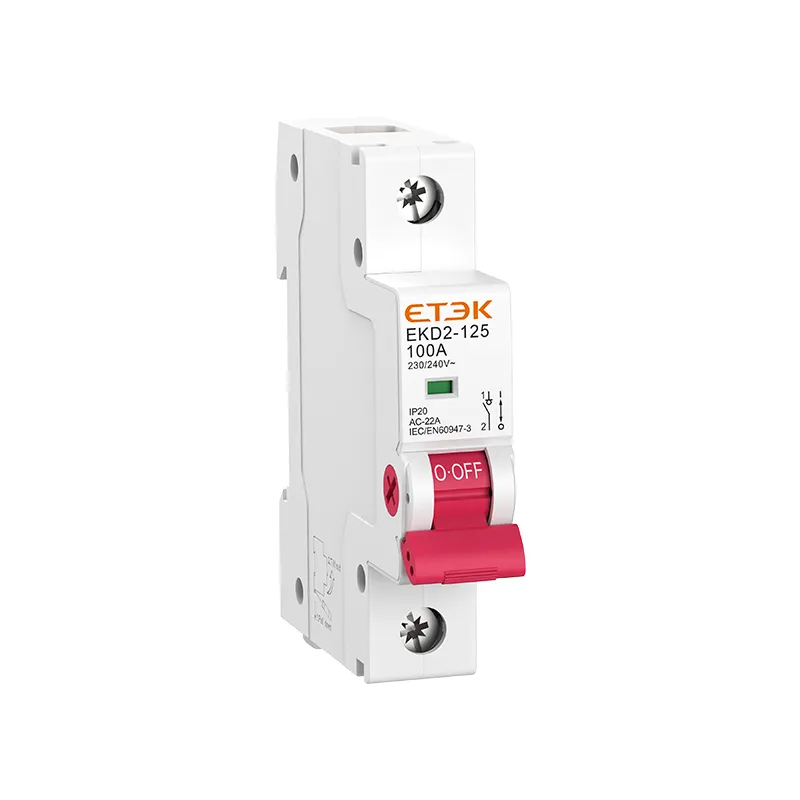

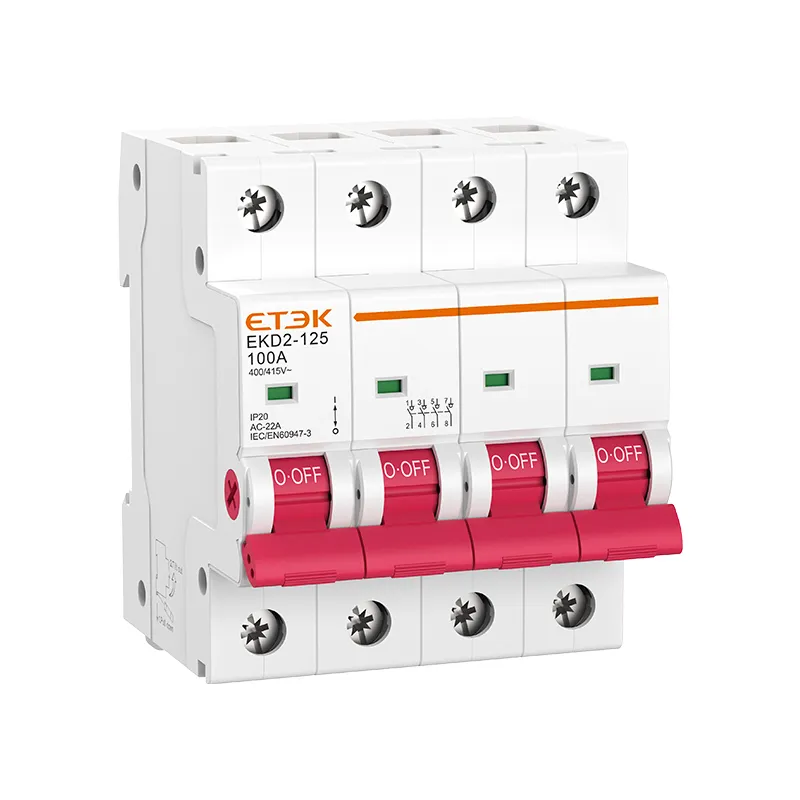

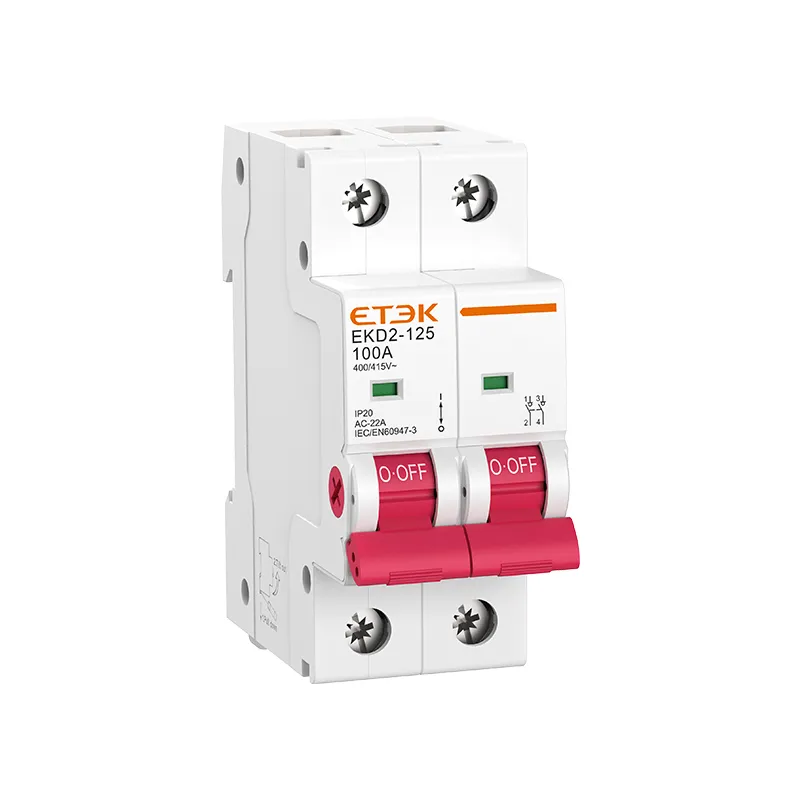

Interrupteur sectionneur EKD2-125 avec indication de contact pour déconnecter un équipement ou une charge électrique de l'alimentation

Le commutateur d'isolement EKD2-125 convient au courant alternatif 50Hz ou 60Hz, courant nominal 125A, tension de fonctionnement nominale 230V et 400V ou moins dans la distribution d'alimentation; Il est principalement utilisé comme interrupteur principal des appareils électriques terminaux et contrôle également divers types de moteurs électriques, de petits appareils électriques et de lieux d'éclairage; Sa durée de vie mécanique est de 10 000 fois, dont la durée de vie électrique est de 4 000 fois.

Renseignez-vous MAINTENANT PDF

Interrupteur sectionneur EKD2-125 avec indication de contact pour déconnecter un équipement ou une charge électrique de l'alimentation

Renseignez-vous MAINTENANT PDF

Profil du produit

La description

Le commutateur d'isolement EKD2-125 convient au courant alternatif 50Hz ou 60Hz, courant nominal 125A, tension de fonctionnement nominale 230V et 400V ou moins dans la distribution d'alimentation; Il est principalement utilisé comme interrupteur principal des appareils électriques terminaux et contrôle également divers types de moteurs électriques, de petits appareils électriques et de lieux d'éclairage; Sa durée de vie mécanique est de 10 000 fois, dont la durée de vie électrique est de 4 000 fois.

données techniques

Caractéristiques électriques
Courant nominal dans 32,40,50,63,80,100,125A
Poteaux 1P, 2P, 3P, 4P
Tension nominale Ue 240/415V
Tension d'isolement Ui 500V
Fréquence nominale 50/60Hz
Courant assigné de courte durée admissible Icw 12Ie,1s
Capacité nominale de fermeture et de rupture 3Ie,1.05Ue, cosφ=0.65
Capacité nominale de fermeture de court-circuit 20Ie, t=0,1s
Tension nominale de tenue aux chocs (1,5/50) Uimp 4 000 V
Tension d'essai diélectrique à ind.Freq. pendant 1min 2.5kV
Catégorie d'utilisation AC-22A
Caractéristiques mécaniques
Durée de vie électrique 4 000 Cycles
Durée de vie mécanique 10 000 cycles
Indicateur de position des contacts Oui
Degré de protection IP20
Installation
Type de connexion des bornes Jeu de barres de type câble/broche
Taille de borne haut/bas pour câble 50mm 2 18-2AWG
Taille de borne haut/bas pour jeu de barres 50mm 2 18-2AWG
Couple de serrage 3.5Nm 30In-lbs
Montage Sur rail DIN EN60715(35mm) au moyen d'un dispositif de clip rapide
Lien Alimentation dans les deux sens

Dimensions

Taille d'installation

Formulaire de sélection de produits

Commutateur d'isolateur EKD2-125 MCB
Poteaux Courant nominal(A) Numéro de référence.
1P 32A EKD2-125-1-032
40A EKD2-125-1-040
50A EKD2-125-1-050
63A EKD2-125-1-063
80A EKD2-125-1-080
100A EKD2-125-1-100
125A EKD2-125-1-125
2P 32A EKD2-125-2-032
40A EKD2-125-2-040
50A EKD2-125-2-050
63A EKD2-125-2-063
80A EKD2-125-2-080
100A EKD2-125-2-100
125A EKD2-125-2-125
3P 32A EKD2-125-3-032
40A EKD2-125-3-040
50A EKD2-125-3-050
63A EKD2-125-3-063
80A EKD2-125-3-080
100A EKD2-125-3-100
125A EKD2-125-3-125
4P 32A EKD2-125-4-032
40A EKD2-125-4-040
50A EKD2-125-4-050
63A EKD2-125-4-063
80A EKD2-125-4-080
100A EKD2-125-4-100
125A EKD2-125-4-125

Profil du produit

La description

Le commutateur d'isolement EKD2-125 convient au courant alternatif 50Hz ou 60Hz, courant nominal 125A, tension de fonctionnement nominale 230V et 400V ou moins dans la distribution d'alimentation; Il est principalement utilisé comme interrupteur principal des appareils électriques terminaux et contrôle également divers types de moteurs électriques, de petits appareils électriques et de lieux d'éclairage; Sa durée de vie mécanique est de 10 000 fois, dont la durée de vie électrique est de 4 000 fois.

données techniques

Dimensions

Formulaire de sélection de produits
