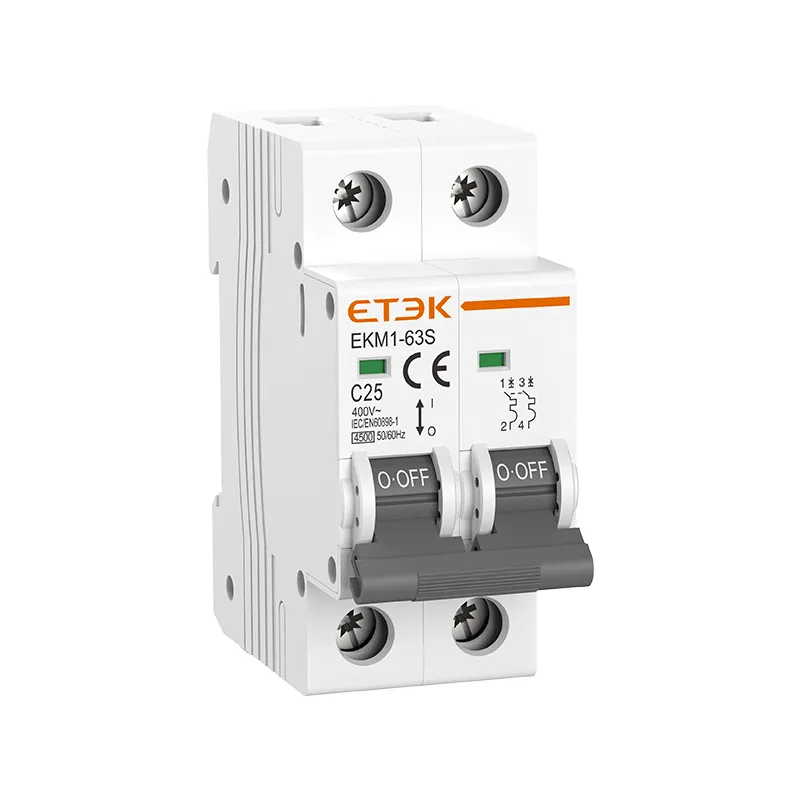

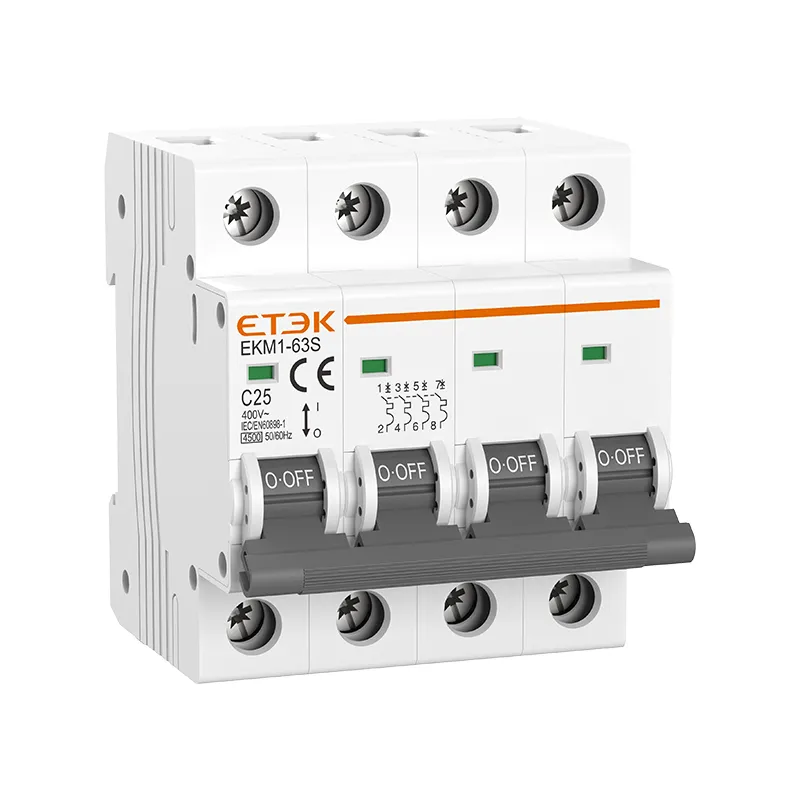

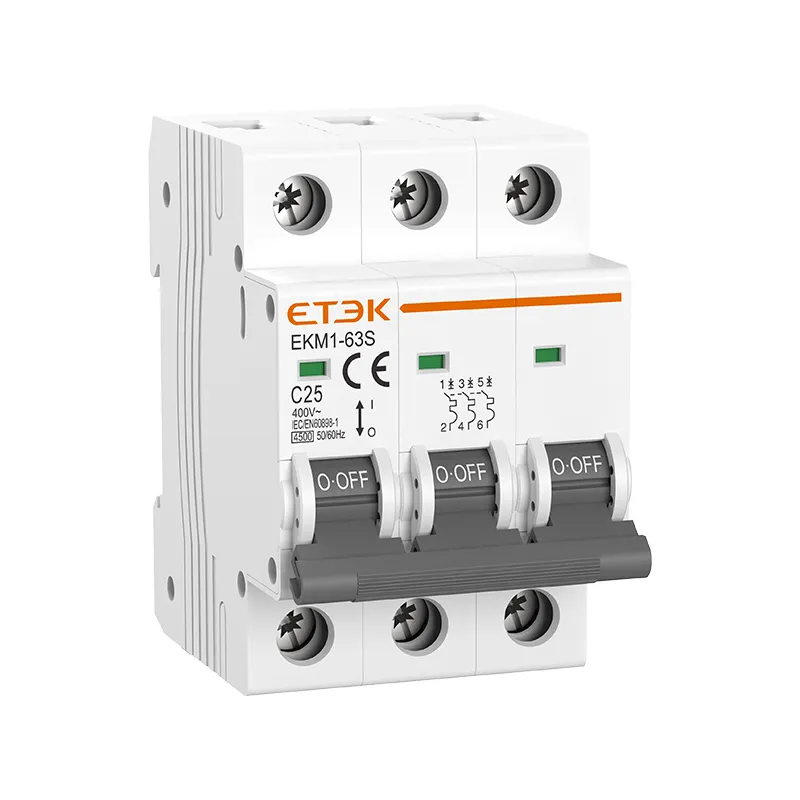

Le disjoncteur EKM1-63S présente les caractéristiques d'une structure avancée, de performances fiables, d'une capacité de coupure élevée et d'une belle apparence. Il est principalement utilisé pour AC 50Hz ou 60Hz, tension nominale 400V ou moins et courant de travail nominal 63A ou moins. Il est utilisé pour la protection contre les surcharges et les courts-circuits de l'éclairage, des lignes de distribution, des équipements dans les immeubles de bureaux, les bâtiments résidentiels, etc. Il peut également être utilisé pour les opérations marche-arrêt peu fréquentes et la conversion des lignes.
Caractéristiques électriques |
|
| Courant nominal dans | 1, 2, 3, 4, 5, 6, 8, 10, 13, 16, 20, 25, 32, 40, 50, 63A |
| Poteaux | 1P, 2P, 3P, 4P |
| Tension nominale Ue | 240/415V |
| Tension d'isolement Ui | 500V |
| Fréquence nominale | 50/60Hz |
| Pouvoir de coupure nominal | 1-40A, 6000A/50-63A, 4500A |
| Classe de limitation d'énergie | 3 |
| Tension nominale de tenue aux chocs (1,5/50) Uimp | 4 000 V |
| Tension d'essai diélectrique à ind. Fréq. pendant 1 minute | 2kV |
| Degré de pollution | 2 |
| Caractéristique de déclenchement thermomagnétique | B, C, D |
Caractéristiques mécaniques |
|
| Durée de vie électrique | 4 000 Cycles |
| Durée de vie mécanique | 10 000 cycles |
| Indicateur de position des contacts | Oui |
| Degré de protection | IP20 |
| Température de référence pour le réglage des éléments thermiques | 30℃ |
| Température ambiante (avec une moyenne quotidienne≤35℃) | -5℃~+40℃ |
| Température de stockage | -25℃~+70℃ |

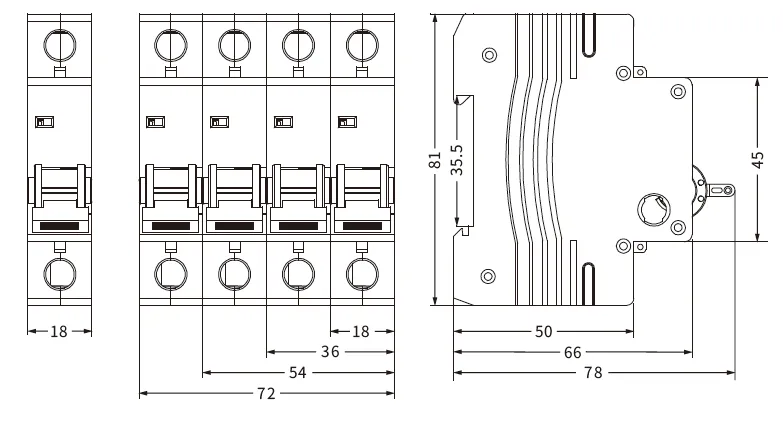

Installation |
|
| Type de connexion des bornes | Jeu de barres de type câble/broche |
| Taille de borne haut/bas pour câble | 25mm2 18-3AWG |
| Taille de borne haut/bas pour jeu de barres | 25mm2 18-3AWG |
| Couple de serrage | 2.5Nm 22In-Ibs |
| Montage | Sur rail DIN EN 60715 (35mm) au moyen d'un dispositif de clip rapide |
| Lien | Alimentation dans les deux sens |
Combinaison avec des accessoires |
|
| Contact auxiliaire | EKM1S-OF |
| Contact d'alarme | EKM1S-FB |
| Déclencheur shunt | EKM1S-MX |
| Déclencheur de sur/sous-tension | EKM1S-MV+MN |
| Disjoncteur miniature EKM1-63S 4,5 kA | ||||
| Poteaux | Courant nominal (A) | Courbe B | Courbe C | Courbe D |
| 1P | 1A | EKM1-63S-1B01 | EKM1-63S-1C01 | EKM1-63S-1D01 |
| 2A | EKM1-63S-1B02 | EKM1-63S-1C02 | EKM1-63S-1D02 | |
| 3A | EKM1-63S-1B03 | EKM1-63S-1C03 | EKM1-63S-1D03 | |
| 4A | EKM1-63S-1B04 | EKM1-63S-1C04 | EKM1-63S-1D04 | |
| 5A | EKM1-63S-1B05 | EKM1-63S-1C05 | EKM1-63S-1D05 | |
| 6A | EKM1-63S-1B06 | EKM1-63S-1C06 | EKM1-63S-1D06 | |
| 8A | EKM1-63S-1B08 | EKM1-63S-1C08 | EKM1-63S-1D08 | |
| 10A | EKM1-63S-1B10 | EKM1-63S-1C10 | EKM1-63S-1D10 | |
| 13A | EKM1-63S-1B13 | EKM1-63S-1C13 | EKM1-63S-1D13 | |
| 16A | EKM1-63S-1B16 | EKM1-63S-1C16 | EKM1-63S-1D16 | |
| 20A | EKM1-63S-1B20 | EKM1-63S-1C20 | EKM1-63S-1D20 | |
| 25A | EKM1-63S-1B25 | EKM1-63S-1C25 | EKM1-63S-1D25 | |
| 32A | EKM1-63S-1B32 | EKM1-63S-1C32 | EKM1-63S-1D32 | |
| 40A | EKM1-63S-1B40 | EKM1-63S-1C40 | EKM1-63S-1D40 | |
| 50A | EKM1-63S-1B50 | EKM1-63S-1C50 | EKM1-63S-1D50 | |
| 63A | EKM1-63S-1B63 | EKM1-63S-1C63 | EKM1-63S-1D63 | |
| 2P | 1A | EKM1-63S-2B01 | EKM1-63S-2C01 | EKM1-63S-2D01 |
| 2A | EKM1-63S-2B02 | EKM1-63S-2C02 | EKM1-63S-2D02 | |
| 3A | EKM1-63S-2B03 | EKM1-63S-2C03 | EKM1-63S-2D03 | |
| 4A | EKM1-63S-2B04 | EKM1-63S-2C04 | EKM1-63S-2D04 | |
| 5A | EKM1-63S-2B05 | EKM1-63S-2C05 | EKM1-63S-2D05 | |
| 6A | EKM1-63S-2B06 | EKM1-63S-2C06 | EKM1-63S-2D06 | |
| 8A | EKM1-63S-2B08 | EKM1-63S-2C08 | EKM1-63S-2D08 | |
| 10A | EKM1-63S-2B10 | EKM1-63S-2C10 | EKM1-63S-2D10 | |
| 13A | EKM1-63S-2B13 | EKM1-63S-2C13 | EKM1-63S-2D13 | |
| 16A | EKM1-63S-2B16 | EKM1-63S-2C16 | EKM1-63S-2D16 | |
| 20A | EKM1-63S-2B20 | EKM1-63S-2C20 | EKM1-63S-2D20 | |
| 25A | EKM1-63S-2B25 | EKM1-63S-2C25 | EKM1-63S-2D25 | |
| 32A | EKM1-63S-2B32 | EKM1-63S-2C32 | EKM1-63S-2D32 | |
| 40A | EKM1-63S-2B40 | EKM1-63S-2C40 | EKM1-63S-2D40 | |
| 50A | EKM1-63S-2B50 | EKM1-63S-2C50 | EKM1-63S-2D50 | |
| 63A | EKM1-63S-2B63 | EKM1-63S-2C63 | EKM1-63S-2D63 | |
| 3P | 1A | EKM1-63S-3B01 | EKM1-63S-3C01 | EKM1-63S-3D01 |
| 2A | EKM1-63S-3B02 | EKM1-63S-3C02 | EKM1-63S-3D02 | |
| 3A | EKM1-63S-3B03 | EKM1-63S-3C03 | EKM1-63S-3D03 | |
| 4A | EKM1-63S-3B04 | EKM1-63S-3C04 | EKM1-63S-3D04 | |
| 5A | EKM1-63S-3B05 | EKM1-63S-3C05 | EKM1-63S-3D05 | |
| 6A | EKM1-63S-3B06 | EKM1-63S-3C06 | EKM1-63S-3D06 | |
| 8A | EKM1-63S-3B08 | EKM1-63S-3C08 | EKM1-63S-3D08 | |
| 10A | EKM1-63S-3B10 | EKM1-63S-3C10 | EKM1-63S-3D10 | |
| 13A | EKM1-63S-3B13 | EKM1-63S-3C13 | EKM1-63S-3D13 | |
| 16A | EKM1-63S-3B16 | EKM1-63S-3C16 | EKM1-63S-3D16 | |
| 20A | EKM1-63S-3B20 | EKM1-63S-3C20 | EKM1-63S-3D20 | |
| 25A | EKM1-63S-3B25 | EKM1-63S-3C25 | EKM1-63S-3D25 | |
| 32A | EKM1-63S-3B32 | EKM1-63S-3C32 | EKM1-63S-3D32 | |
| 40A | EKM1-63S-3B40 | EKM1-63S-3C40 | EKM1-63S-3D40 | |
| 50A | EKM1-63S-3B50 | EKM1-63S-3C50 | EKM1-63S-3D50 | |
| 63A | EKM1-63S-3B63 | EKM1-63S-3C63 | EKM1-63S-3D63 | |
| 4P | 1A | EKM1-63S-4B01 | EKM1-63S-4C01 | EKM1-63S-4D01 |
| 2A | EKM1-63S-4B02 | EKM1-63S-4C02 | EKM1-63S-4D02 | |
| 3A | EKM1-63S-4B03 | EKM1-63S-4C03 | EKM1-63S-4D03 | |
| 4A | EKM1-63S-4B04 | EKM1-63S-4C04 | EKM1-63S-4D04 | |
| 5A | EKM1-63S-4B05 | EKM1-63S-4C05 | EKM1-63S-4D05 | |
| 6A | EKM1-63S-4B06 | EKM1-63S-4C06 | EKM1-63S-4D06 | |
| 8A | EKM1-63S-4B08 | EKM1-63S-4C08 | EKM1-63S-4D08 | |
| 10A | EKM1-63S-4B10 | EKM1-63S-4C10 | EKM1-63S-4D10 | |
| 13A | EKM1-63S-4B13 | EKM1-63S-4C13 | EKM1-63S-4D13 | |
| 16A | EKM1-63S-4B16 | EKM1-63S-4C16 | EKM1-63S-4D16 | |
| 20A | EKM1-63S-4B20 | EKM1-63S-4C20 | EKM1-63S-4D20 | |
| 25A | EKM1-63S-4B25 | EKM1-63S-4C25 | EKM1-63S-4D25 | |
| 32A | EKM1-63S-4B32 | EKM1-63S-4C32 | EKM1-63S-4D32 | |
| 40A | EKM1-63S-4B40 | EKM1-63S-4C40 | EKM1-63S-4D40 | |
| 50A | EKM1-63S-4B50 | EKM1-63S-4C50 | EKM1-63S-4D50 | |
| 63A | EKM1-63S-4B63 | EKM1-63S-4C63 | EKM1-63S-4D63 | |
