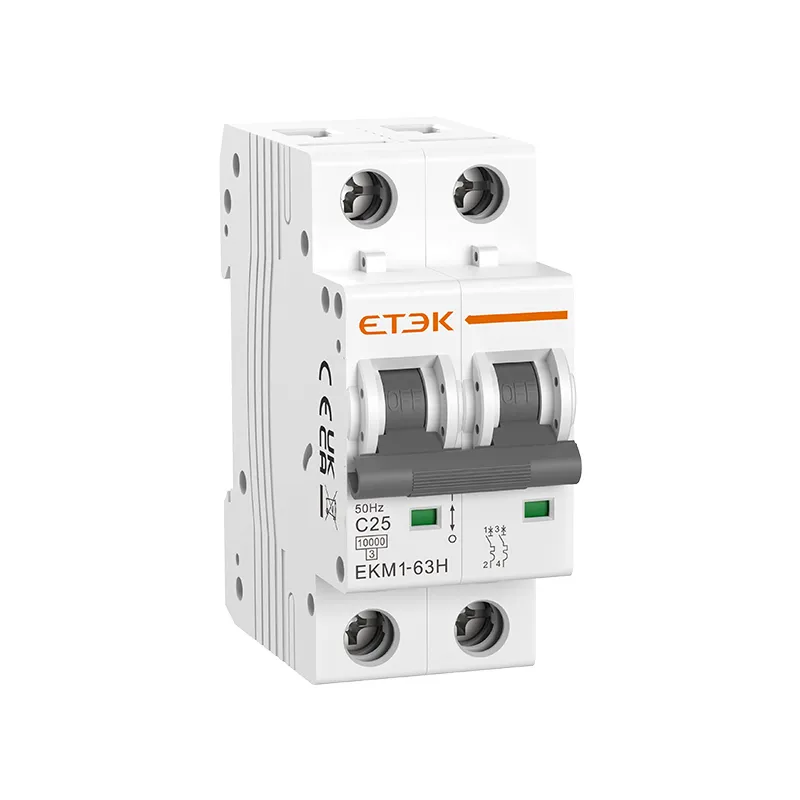

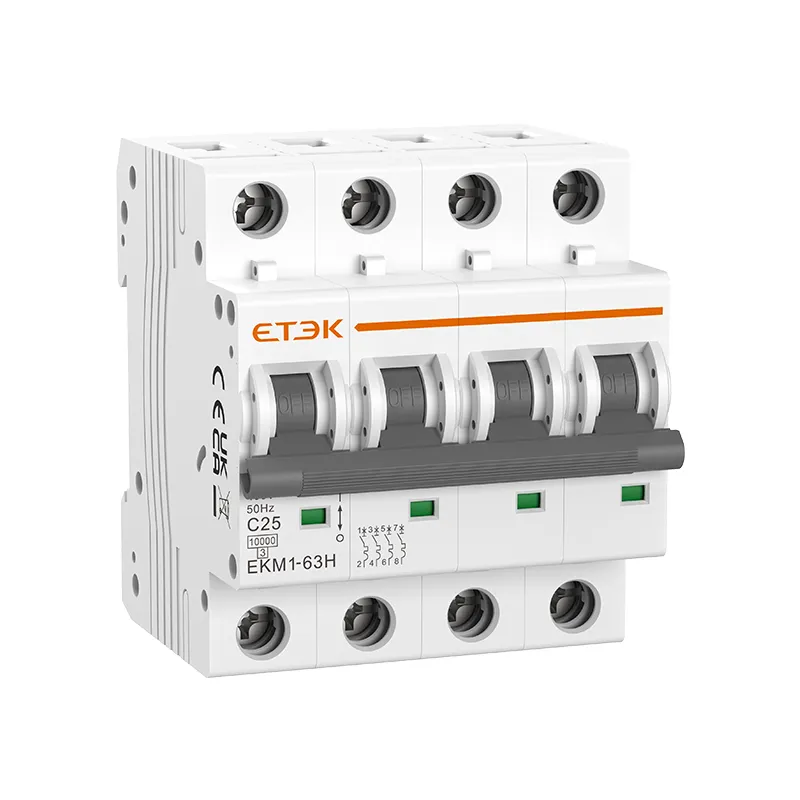

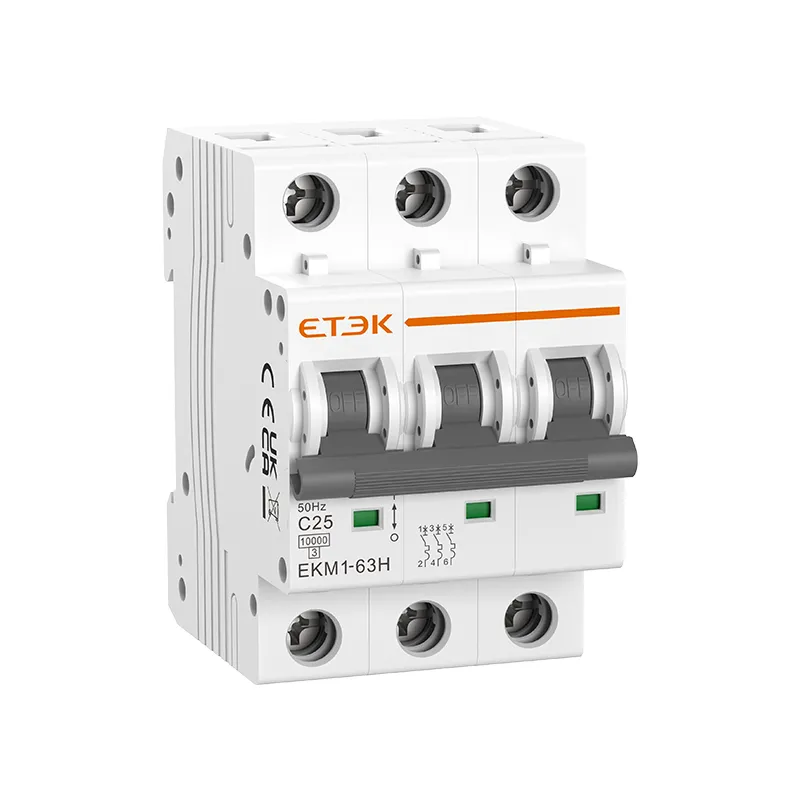

Disjoncteur miniature EKM1-63H 10 kA

Le disjoncteur EKM1-63H a les caractéristiques d'une structure avancée, de performances fiables, d'une capacité de coupure élevée (10kA) et d'une belle apparence. Il est principalement utilisé pour AC 50Hz ou 60Hz, tension nominale 400V ou moins et courant de travail nominal 63A ou moins. Il est utilisé pour la protection contre les surcharges et les courts-circuits de l'éclairage, des lignes de distribution, des équipements dans les immeubles de bureaux, les bâtiments résidentiels, etc.

Renseignez-vous MAINTENANT PDF

Disjoncteur miniature EKM1-63H 10 kA

Renseignez-vous MAINTENANT PDF
Profil du produit
données techniques
Dimensions
Formulaire de sélection de produits
Produits recommandés
Demande

Profil du produit

La description

Le disjoncteur EKM1-63H a les caractéristiques d'une structure avancée, de performances fiables, d'une capacité de coupure élevée (10kA) et d'une belle apparence. Il est principalement utilisé pour AC 50Hz ou 60Hz, tension nominale 400V ou moins et courant de travail nominal 63A ou moins. Il est utilisé pour la protection contre les surcharges et les courts-circuits de l'éclairage, des lignes de distribution, des équipements dans les immeubles de bureaux, les bâtiments résidentiels, etc. Il peut également être utilisé pour les opérations marche-arrêt peu fréquentes et la conversion des lignes.

données techniques

Caractéristiques électriques
Courant nominal dans 1,2,3,4,5,6,8,10,13,16,20,25,32,40,50,63A
Poteaux 1P, 1P+N, 2P, 3P, 3P+N, 4P
Tension nominale Ue 240/415V
Tension d'isolement Ui 500V
Fréquence nominale 50/60Hz
Pouvoir de coupure nominal 10 000 A
Classe de limitation d'énergie 3
Tension nominale de tenue aux chocs (1,5/50) Uimp 4 000 V
Tension d'essai diélectrique à ind. Fréq. pendant 1 minute 2kV
Degré de pollution 2
Caractéristique de déclenchement thermomagnétique B, C, D
Caractéristiques mécaniques
Durée de vie électrique 8 000 Cycles
Durée de vie mécanique 20 000 cycles
Indicateur de position des contacts Oui
Degré de protection IP20
Température de référence pour le réglage des éléments thermiques 30℃
Température ambiante (avec une moyenne quotidienne≤35℃) -5℃~+40℃
Température de stockage -25℃~+70℃
Installation
Type de connexion des bornes Câble/jeu de barres de type Pin/jeu de barres de type U
Taille de borne haut/bas pour câble 25mm2 18-3AWG
Taille de borne haut/bas pour jeu de barres 25mm2 18-3AWG
Couple de serrage 2.5Nm 22In-Ibs
Montage Sur rail DIN EN 60715 (35mm) au moyen d'un dispositif de clip rapide
Lien Alimentation dans les deux sens
Combinaison avec des accessoires
Contact auxiliaire EKM1-OF
Contact d'alarme EKM1-FB
Déclencheur shunt EKM1-MX
Déclencheur de sur/sous-tension EKM1-MV+MN

Dimensions

Schéma





Taille d'installation



Formulaire de sélection de produits

Disjoncteur EKM1-63H 10KA
Poteaux Courant nominal (A) Courbe B Courbe C Courbe D
1P 1A EKM1-63H-1B01 EKM1-63H-1C01 EKM1-63H-1D01
2A EKM1-63H-1B02 EKM1-63H-1C02 EKM1-63H-1D02
3A EKM1-63H-1B03 EKM1-63H-1C03 EKM1-63H-1D03
4A EKM1-63H-1B04 EKM1-63H-1C04 EKM1-63H-1D04
5A EKM1-63H-1B05 EKM1-63H-1C05 EKM1-63H-1D05
6A EKM1-63H-1B06 EKM1-63H-1C06 EKM1-63H-1D06
8A EKM1-63H-1B08 EKM1-63H-1C08 EKM1-63H-1D08
10A EKM1-63H-1B10 EKM1-63H-1C10 EKM1-63H-1D10
13A EKM1-63H-1B13 EKM1-63H-1C13 EKM1-63H-1D13
16A EKM1-63H-1B16 EKM1-63H-1C16 EKM1-63H-1D16
20A EKM1-63H-1B20 EKM1-63H-1C20 EKM1-63H-1D20
25A EKM1-63H-1B25 EKM1-63H-1C25 EKM1-63H-1D25
32A EKM1-63H-1B32 EKM1-63H-1C32 EKM1-63H-1D32
40A EKM1-63H-1B40 EKM1-63H-1C40 EKM1-63H-1D40
50A EKM1-63H-1B50 EKM1-63H-1C50 EKM1-63H-1D50
63A EKM1-63H-1B63 EKM1-63H-1C63 EKM1-63H-1D63
2P 1A EKM1-63H-2B01 EKM1-63H-2C01 EKM1-63H-2D01
2A EKM1-63H-2B02 EKM1-63H-2C02 EKM1-63H-2D02
3A EKM1-63H-2B03 EKM1-63H-2C03 EKM1-63H-2D03
4A EKM1-63H-2B04 EKM1-63H-2C04 EKM1-63H-2D04
5A EKM1-63H-2B05 EKM1-63H-2C05 EKM1-63H-2D05
6A EKM1-63H-2B06 EKM1-63H-2C06 EKM1-63H-2D06
8A EKM1-63H-2B08 EKM1-63H-2C08 EKM1-63H-2D08
10A EKM1-63H-2B10 EKM1-63H-2C10 EKM1-63H-2D10
13A EKM1-63H-2B13 EKM1-63H-2C13 EKM1-63H-2D13
16A EKM1-63H-2B16 EKM1-63H-2C16 EKM1-63H-2D16
20A EKM1-63H-2B20 EKM1-63H-2C20 EKM1-63H-2D20
25A EKM1-63H-2B25 EKM1-63H-2C25 EKM1-63H-2D25
32A EKM1-63H-2B32 EKM1-63H-2C32 EKM1-63H-2D32
40A EKM1-63H-2B40 EKM1-63H-2C40 EKM1-63H-2D40
50A EKM1-63H-2B50 EKM1-63H-2C50 EKM1-63H-2D50
63A EKM1-63H-2B63 EKM1-63H-2C63 EKM1-63H-2D63
3P 1A EKM1-63H-3B01 EKM1-63H-3C01 EKM1-63H-3D01
2A EKM1-63H-3B02 EKM1-63H-3C02 EKM1-63H-3D02
3A EKM1-63H-3B03 EKM1-63H-3C03 EKM1-63H-3D03
4A EKM1-63H-3B04 EKM1-63H-3C04 EKM1-63H-3D04
5A EKM1-63H-3B05 EKM1-63H-3C05 EKM1-63H-3D05
6A EKM1-63H-3B06 EKM1-63H-3C06 EKM1-63H-3D06
8A EKM1-63H-3B08 EKM1-63H-3C08 EKM1-63H-3D08
10A EKM1-63H-3B10 EKM1-63H-3C10 EKM1-63H-3D10
13A EKM1-63H-3B13 EKM1-63H-3C13 EKM1-63H-3D13
16A EKM1-63H-3B16 EKM1-63H-3C16 EKM1-63H-3D16
20A EKM1-63H-3B20 EKM1-63H-3C20 EKM1-63H-3D20
25A EKM1-63H-3B25 EKM1-63H-3C25 EKM1-63H-3D25
32A EKM1-63H-3B32 EKM1-63H-3C32 EKM1-63H-3D32
40A EKM1-63H-3B40 EKM1-63H-3C40 EKM1-63H-3D40
50A EKM1-63H-3B50 EKM1-63H-3C50 EKM1-63H-3D50
63A EKM1-63H-3B63 EKM1-63H-3C63 EKM1-63H-3D63
4P 1A EKM1-63H-4B01 EKM1-63H-4C01 EKM1-63H-4D01
2A EKM1-63H-4B02 EKM1-63H-4C02 EKM1-63H-4D02
3A EKM1-63H-4B03 EKM1-63H-4C03 EKM1-63H-4D03
4A EKM1-63H-4B04 EKM1-63H-4C04 EKM1-63H-4D04
5A EKM1-63H-4B05 EKM1-63H-4C05 EKM1-63H-4D05
6A EKM1-63H-4B06 EKM1-63H-4C06 EKM1-63H-4D06
8A EKM1-63H-4B08 EKM1-63H-4C08 EKM1-63H-4D08
10A EKM1-63H-4B10 EKM1-63H-4C10 EKM1-63H-4D10
13A EKM1-63H-4B13 EKM1-63H-4C13 EKM1-63H-4D13
16A EKM1-63H-4B16 EKM1-63H-4C16 EKM1-63H-4D16
20A EKM1-63H-4B20 EKM1-63H-4C20 EKM1-63H-4D20
25A EKM1-63H-4B25 EKM1-63H-4C25 EKM1-63H-4D25
32A EKM1-63H-4B32 EKM1-63H-4C32 EKM1-63H-4D32
40A EKM1-63H-4B40 EKM1-63H-4C40 EKM1-63H-4D40
50A EKM1-63H-4B50 EKM1-63H-4C50 EKM1-63H-4D50
63A EKM1-63H-4B63 EKM1-63H-4C63 EKM1-63H-4D63
1P+N 1A EKM1-63H-1NB01 EKM1-63H-1NC01 EKM1-63H-1ND01
2A EKM1-63H-1NB02 EKM1-63H-1NC02 EKM1-63H-1ND02
3A EKM1-63H-1NB03 EKM1-63H-1NC03 EKM1-63H-1ND03
4A EKM1-63H-1NB04 EKM1-63H-1NC04 EKM1-63H-1ND04
5A EKM1-63H-1NB05 EKM1-63H-1NC05 EKM1-63H-1ND05
6A EKM1-63H-1NB06 EKM1-63H-1NC06 EKM1-63H-1ND06
8A EKM1-63H-1NB08 EKM1-63H-1NC08 EKM1-63H-1ND08
10A EKM1-63H-1NB10 EKM1-63H-1NC10 EKM1-63H-1ND10
13A EKM1-63H-1NB13 EKM1-63H-1NC13 EKM1-63H-1ND13
16A EKM1-63H-1NB16 EKM1-63H-1NC16 EKM1-63H-1ND16
20A EKM1-63H-1NB20 EKM1-63H-1NC20 EKM1-63H-1ND20
25A EKM1-63H-1NB25 EKM1-63H-1NC25 EKM1-63H-1ND25
32A EKM1-63H-1NB32 EKM1-63H-1NC32 EKM1-63H-1ND32
40A EKM1-63H-1NB40 EKM1-63H-1NC40 EKM1-63H-1ND40
50A EKM1-63H-1NB50 EKM1-63H-1NC50 EKM1-63H-1ND50
63A EKM1-63H-1NB63 EKM1-63H-1NC63 EKM1-63H-1ND63
3P+N 1A EKM1-63H-3NB01 EKM1-63H-3NC01 EKM1-63H-3ND01
2A EKM1-63H-3NB02 EKM1-63H-3NC02 EKM1-63H-3ND02
3A EKM1-63H-3NB03 EKM1-63H-3NC03 EKM1-63H-3ND03
4A EKM1-63H-3NB04 EKM1-63H-3NC04 EKM1-63H-3ND04
5A EKM1-63H-3NB05 EKM1-63H-3NC05 EKM1-63H-3ND05
6A EKM1-63H-3NB06 EKM1-63H-3NC06 EKM1-63H-3ND06
8A EKM1-63H-3NB08 EKM1-63H-3NC08 EKM1-63H-3ND08
10A EKM1-63H-3NB10 EKM1-63H-3NC10 EKM1-63H-3ND10
13A EKM1-63H-3NB13 EKM1-63H-3NC13 EKM1-63H-3ND13
16A EKM1-63H-3NB16 EKM1-63H-3NC16 EKM1-63H-3ND16
20A EKM1-63H-3NB20 EKM1-63H-3NC20 EKM1-63H-3ND20
25A EKM1-63H-3NB25 EKM1-63H-3NC25 EKM1-63H-3ND25
32A EKM1-63H-3NB32 EKM1-63H-3NC32 EKM1-63H-3ND32
40A EKM1-63H-3NB40 EKM1-63H-3NC40 EKM1-63H-3ND40
50A EKM1-63H-3NB50 EKM1-63H-3NC50 EKM1-63H-3ND50
63A EKM1-63H-3NB63 EKM1-63H-3NC63 EKM1-63H-3ND63
