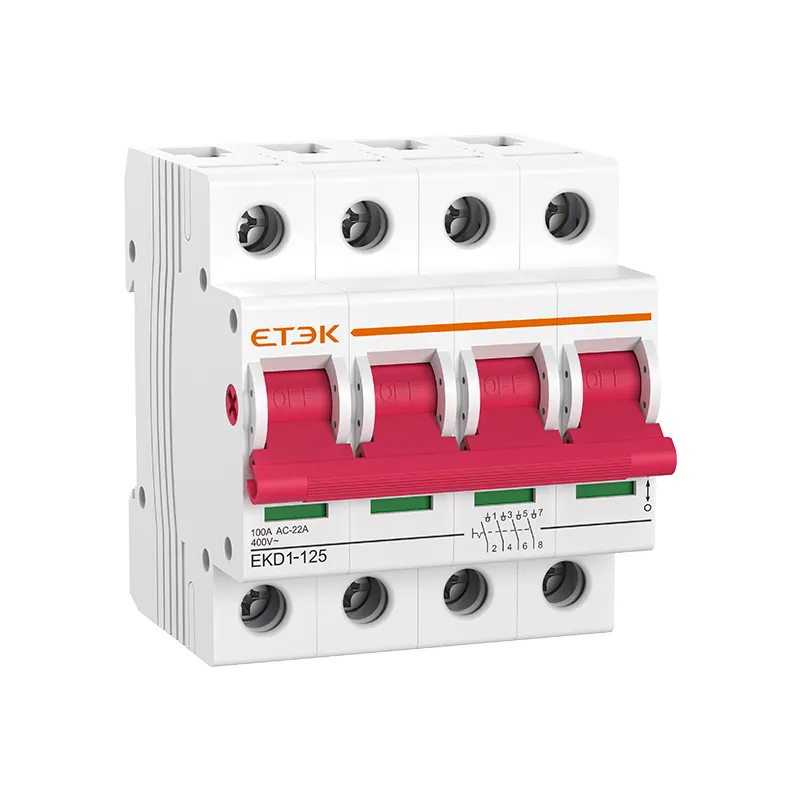

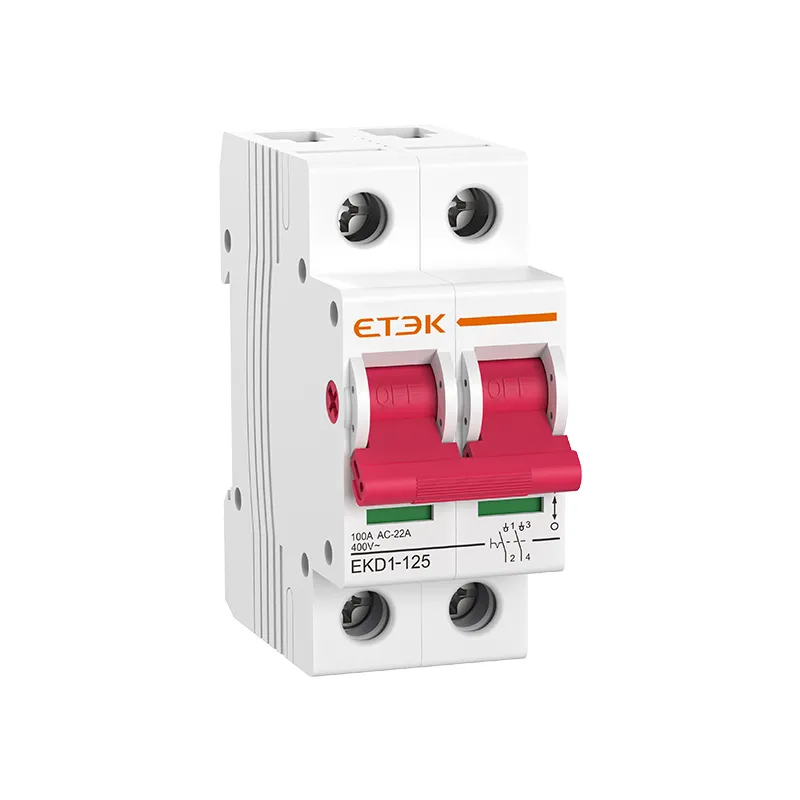

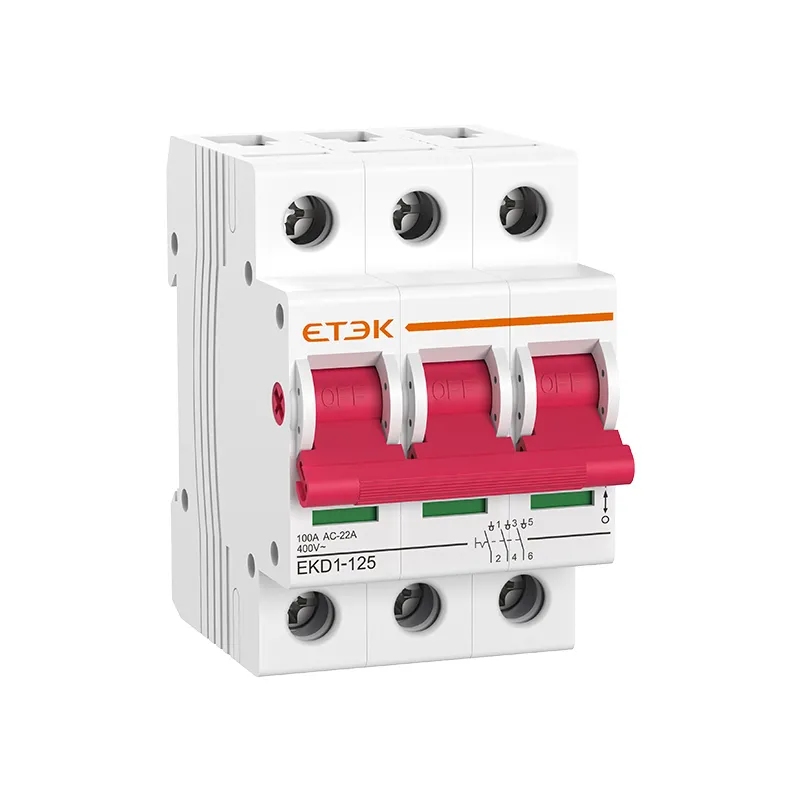

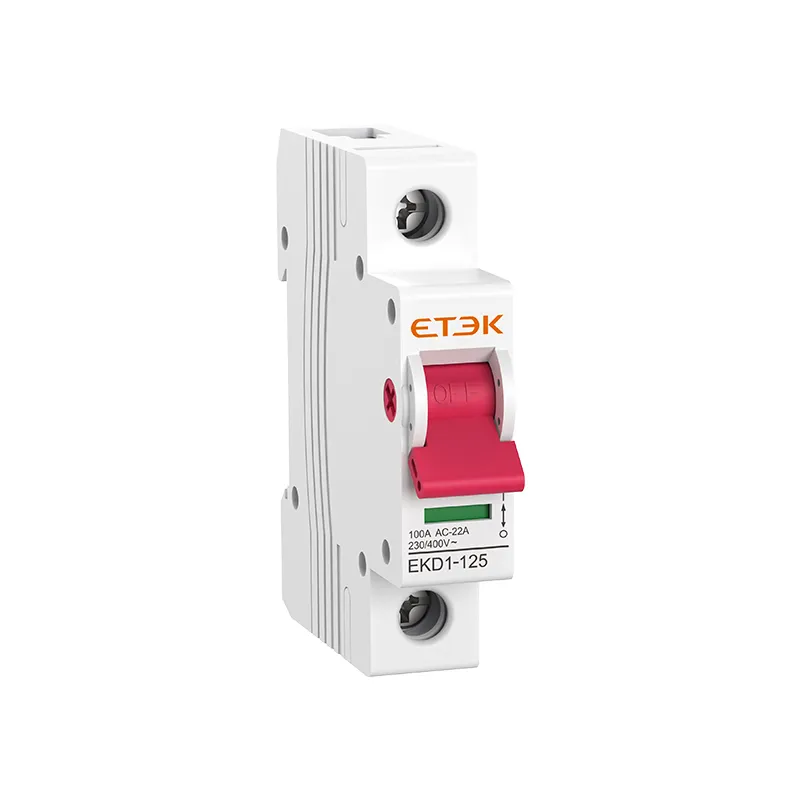

Interrupteur d'isolement EKD1-125 MCB pour déconnecter un équipement ou une charge électrique de l'alimentation

Le commutateur d'isolement EKD1-125 convient au courant alternatif 50Hz ou 60Hz, courant nominal 125A, tension de fonctionnement nominale 230V et 400V ou moins dans la distribution d'alimentation ; Il est principalement utilisé comme interrupteur principal des appareils électriques terminaux et contrôle également divers types de moteurs électriques, de petits appareils électriques et de lieux d'éclairage; Sa durée de vie mécanique est de 10 000 fois, dont la durée de vie électrique est de 4 000 fois.

Renseignez-vous MAINTENANT PDF

Interrupteur d'isolement EKD1-125 MCB pour déconnecter un équipement ou une charge électrique de l'alimentation

Renseignez-vous MAINTENANT PDF
Profil du produit
données techniques
Dimensions
Formulaire de sélection de produits
Produits recommandés
Demande

Profil du produit

La description

Le commutateur d'isolement EKD1-125 convient au courant alternatif 50Hz ou 60Hz, courant nominal 125A, tension de fonctionnement nominale 230V et 400V ou moins dans la distribution d'alimentation ; Il est principalement utilisé comme interrupteur principal des appareils électriques terminaux et contrôle également divers types de moteurs électriques, de petits appareils électriques et de lieux d'éclairage; Sa durée de vie mécanique est de 10 000 fois, dont la durée de vie électrique est de 4 000 fois.

données techniques

Caractéristiques électriques
Courant nominal dans 32,40,50,63,80,100,125A
Poteaux 1P, 2P, 3P, 4P
Tension nominale Ue 240/415V
Tension d'isolement Ui 500V
Fréquence nominale 50/60Hz
Courant assigné de courte durée admissible Icw 12Ie,1s
Capacité nominale de fermeture et de rupture 3Ie,1.05Ue, cosφ=0.65
Capacité nominale de fermeture de court-circuit 20Ie, t=0,1s
Tension nominale de tenue aux chocs (1,5/50) Uimp 4 000 V
Tension d'essai diélectrique à ind.Freq. pendant 1min 2.5kV
Catégorie d'utilisation AC-22A
Caractéristiques mécaniques
Durée de vie électrique 4 000 Cycles
Durée de vie mécanique 10 000 cycles
Indicateur de position des contacts Oui
Degré de protection IP20
Installation
Type de connexion des bornes Câble/jeu de barres de type Pin/jeu de barres de type U
Taille de borne haut/bas pour câble 50mm2 18-2AWG
Taille de borne haut/bas pour jeu de barres 50mm2 18-2AWG
Couple de serrage 3.5Nm 30In-lbs
Montage Sur rail DIN EN60715(35mm) au moyen d'un dispositif de clip rapide
Lien Alimentation dans les deux sens

Dimensions

Taille d'installation



Formulaire de sélection de produits

Commutateur d'isolateur EKD1-125
Poteaux Courant nominal(A) Numéro de référence.
1P 32A EKD1-125-1-032
40A EKD1-125-1-040
50A EKD1-125-1-050
63A EKD1-125-1-063
80A EKD1-125-1-080
100A EKD1-125-1-100
125A EKD1-125-1-125
2P 32A EKD1-125-2-032
40A EKD1-125-2-040
50A EKD1-125-2-050
63A EKD1-125-2-063
80A EKD1-125-2-080
100A EKD1-125-2-100
125A EKD1-125-2-125
3P 32A EKD1-125-3-032
40A EKD1-125-3-040
50A EKD1-125-3-050
63A EKD1-125-3-063
80A EKD1-125-3-080
100A EKD1-125-3-100
125A EKD1-125-3-125
4P 32A EKD1-125-4-032
40A EKD1-125-4-040
50A EKD1-125-4-050
63A EKD1-125-4-063
80A EKD1-125-4-080
100A EKD1-125-4-100
125A EKD1-125-4-125

Profil du produit

La description

Le commutateur d'isolement EKD1-125 convient au courant alternatif 50Hz ou 60Hz, courant nominal 125A, tension de fonctionnement nominale 230V et 400V ou moins dans la distribution d'alimentation ; Il est principalement utilisé comme interrupteur principal des appareils électriques terminaux et contrôle également divers types de moteurs électriques, de petits appareils électriques et de lieux d'éclairage; Sa durée de vie mécanique est de 10 000 fois, dont la durée de vie électrique est de 4 000 fois.

données techniques

Dimensions

Formulaire de sélection de produits

Recommander des produits

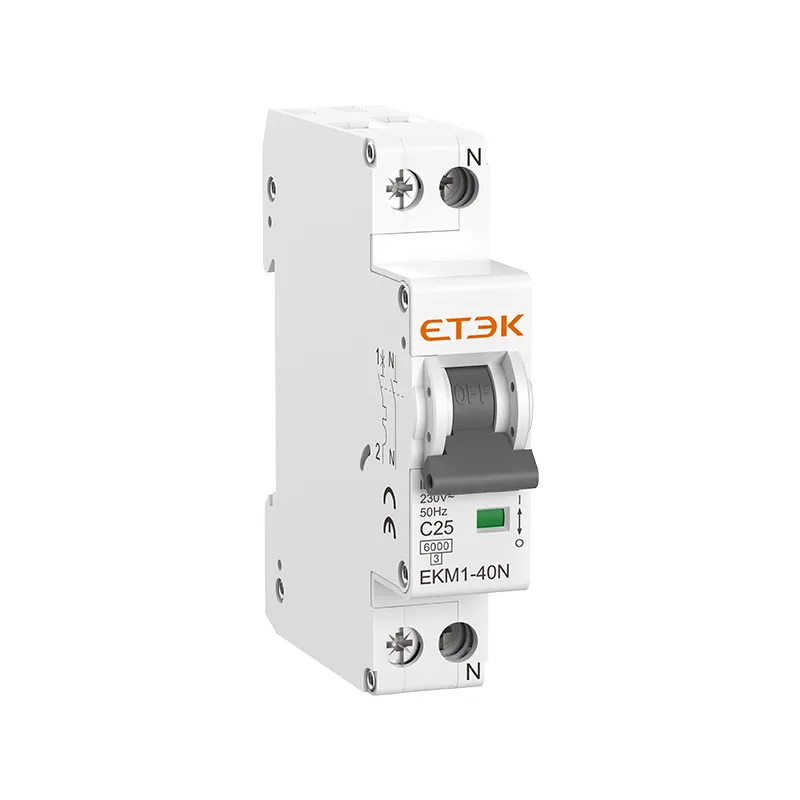

EKM1-40N 6kA Miniature Circuit Breaker

Disjoncteur miniature modulaire simple ETEK EKM1-40N 1P+N 6kA

Renseigner

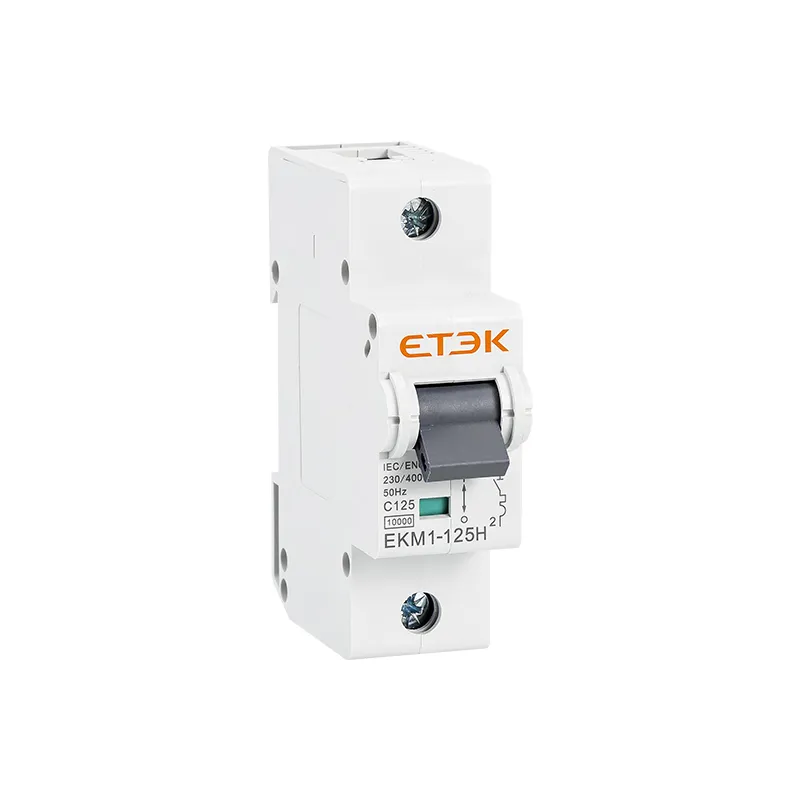

EKM1-125 10kA Miniature Circuit Breaker
