● Norme : IEC60898-1
● Protection : Surintensité et court-circuit
● Type de voyage : thermomagnétique
● Courant nominal : 6 à 40 A
● Tension nominale : 230/400 V ~ 240/415 V
● Nombre de pôles : 1P+N
● Pouvoir de coupure nominal en court-circuit : 6 kA
● Courbe de déclenchement : B, C
● Température ambiante : -25…+40 °C
● Connexion : De haut en bas
● Certifications : CE, CB

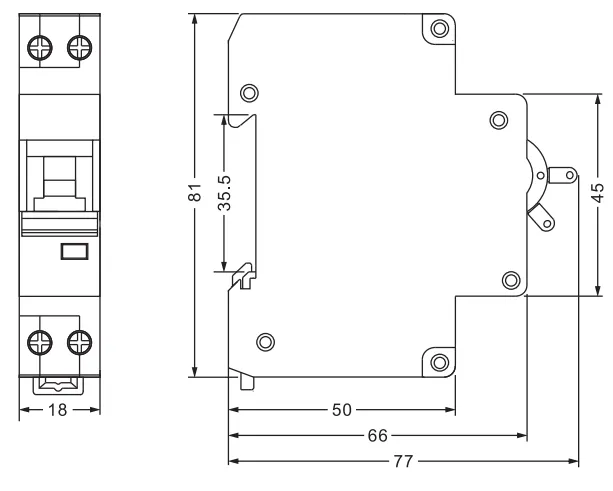

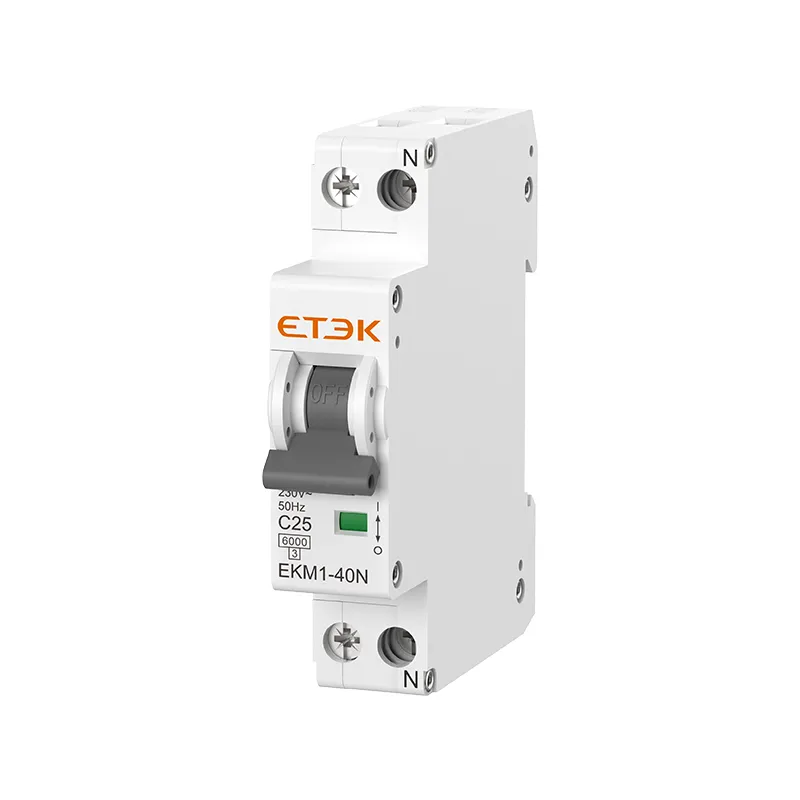

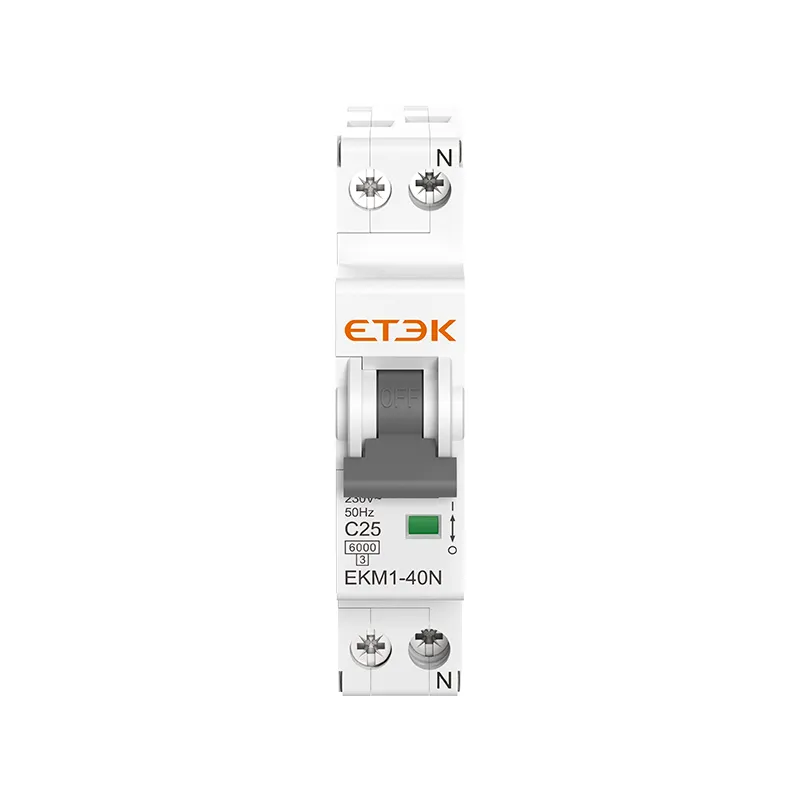

Le disjoncteur miniature EKM1-40N de type DPN est un dispositif de protection de circuit compact et performant conçu pour les systèmes électriques basse tension. Son principe de fonctionnement est identique à celui d'un disjoncteur standard : il interrompt le courant dans un circuit électrique en cas de défaut, tel qu'une surcharge ou un court-circuit.
Le principe de fonctionnement d'un disjoncteur miniature de type DPN repose sur une lame bimétallique et une bobine électromagnétique. En cas de surcharge, la lame bimétallique chauffe et se déforme, provoquant le déclenchement du disjoncteur. En cas de court-circuit, la bobine électromagnétique génère un champ magnétique puissant qui déclenche rapidement le disjoncteur.
Format compact : les disjoncteurs miniatures de type DPN sont plus petits que les disjoncteurs traditionnels, ce qui les rend adaptés aux applications où l’espace est limité.
Déclenchement plus rapide : les disjoncteurs de type DPN peuvent se déclencher plus rapidement en cas de défaut, offrant ainsi une meilleure protection aux équipements et systèmes électriques.
Facilité d'installation : les disjoncteurs miniatures de type DPN sont généralement plus faciles à installer et à remplacer que les disjoncteurs traditionnels, car ils proposent souvent des options de montage enfichables ou sur rail DIN.
Protection unipolaire + neutre (SPN) : les disjoncteurs de type DPN assurent la protection à la fois des fils de phase et des fils neutres d'un circuit, offrant une sécurité accrue par rapport aux disjoncteurs unipolaires.
Les disjoncteurs miniatures de type DPN sont couramment utilisés dans les applications résidentielles, commerciales et industrielles nécessitant une protection contre les surintensités, les courts-circuits et autres défauts électriques. Ils sont souvent associés à d'autres dispositifs de protection des circuits, tels que les fusibles ou les dispositifs différentiels résiduels (DDR), afin d'assurer une protection complète des installations électriques.
| Standard | CEI/EN60898-1 |
| Protection | Surintensité et court-circuit |
| Type de voyage | Thermomagnétique |
| Courant nominal | 6, 10, 16, 20, 25, 32, 40A |
| Pôles | 1P+N |
| Tension nominale Ue | 230/240 V |
| Tension d'isolement Ui | 500 V |
| Fréquence nominale | 50/60 Hz |
| Capacité de rupture nominale | 6 000A |
| classe de limitation d'énergie | 3 |
| Tension de tenue aux impulsions nominale (1,2/50) Uimp | 4 000 V |
| Tension d'essai diélectrique à la fréquence industrielle pendant 1 min | 2 kV |
| Caractéristique de libération thermique | (1,13-1,45) x In |
| Caractéristique de libération thermomagnétique | B : (3-5) x pouces, C : (5-10) x pouces |
| Durée de vie électrique | 4 000 cycles |
| Durée de vie mécanique | 10 000 cycles |
| Indicateur de position de contact | Oui |
| degré de protection | IP20 |
| Température ambiante (avec une moyenne quotidienne ≤ 35 °C) | -5℃ à +40℃, humidité maximale de 95 % |
| Type de connexion terminale | Barre omnibus de type câble/broche |
| Taille maximale des bornes pour câble | 10 mm 2 |
| Couple de serrage maximal | 1,5 Nm |
| Montage | Montage sur rail DIN 35 mm |
| Connexion | De haut en bas |
| EKM1-40N 1P+N 6KA Circuit Breaker | |||
| Poles | Rated Current (A) | B Curve | C Curve |
| 1P+N | 6A | EKM1-40N-1B06 | EKM1-40N-1C06 |
| 10A | EKM1-40N-1B10 | EKM1-40N-1C10 | |
| 16A | EKM1-40N-1B16 | EKM1-40N-1C16 | |
| 20A | EKM1-40N-1B20 | EKM1-40N-1C20 | |
| 25A | EKM1-40N-1B25 | EKM1-40N-1C25 | |
| 32A | EKM1-40N-1B32 | EKM1-40N-1C32 | |
| 40A | EKM1-40N-1B40 | EKM1-40N-1C40 | |
