● Normes : IEC60898-1, IEC60947-2
● Type de voyage : thermomagnétique
● Protection : Surintensité et court-circuit
● Courant nominal : 63 à 125 A
● Tension nominale : 230/400 V ~ 240/415 V
● Nombre de pôles : 1P, 2P, 3P, 4P, 1P+N, 3P+N
● Pouvoir de coupure nominal en court-circuit : 10 kA, 15 kA
● Courbe de déclenchement : C, D
● Température ambiante : -25…+40 °C
● Connexion : De haut en bas
● Certifications : CE, CB

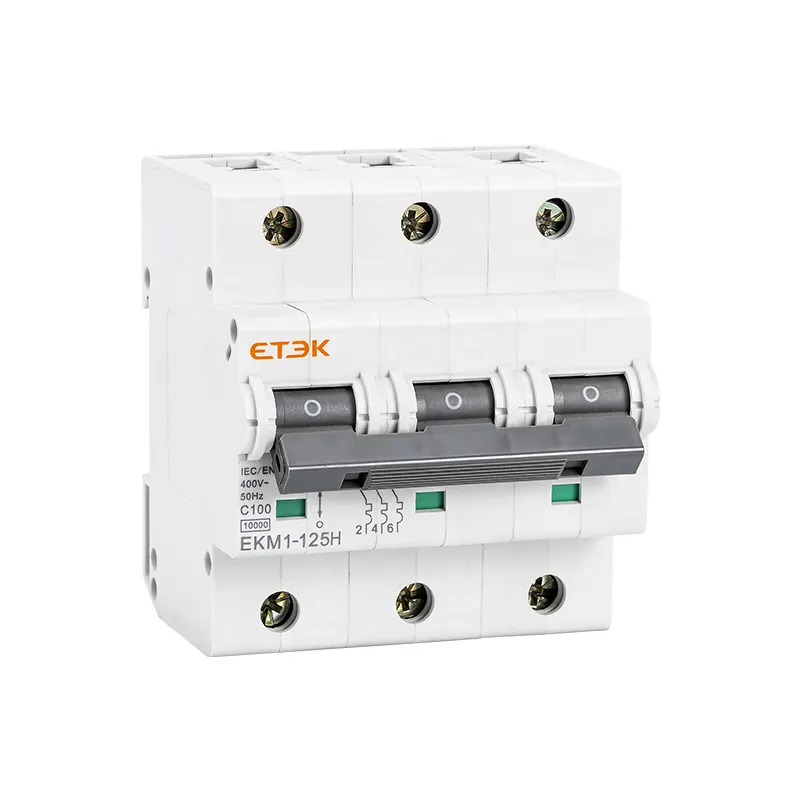

Le disjoncteur EKM1-125H se caractérise par une structure avancée, une grande fiabilité, un pouvoir de coupure élevé (10 kA, 15 kA) et une esthétique soignée. Il est principalement utilisé en courant alternatif 50 Hz ou 60 Hz, avec une tension nominale inférieure ou égale à 400 V et un courant nominal inférieur ou égal à 125 A. Il assure la protection contre les surcharges et les courts-circuits des éclairages, des lignes de distribution et des équipements dans les immeubles de bureaux, les bâtiments résidentiels, etc. Il convient également aux opérations de commutation peu fréquentes et à la mise sous tension de lignes.

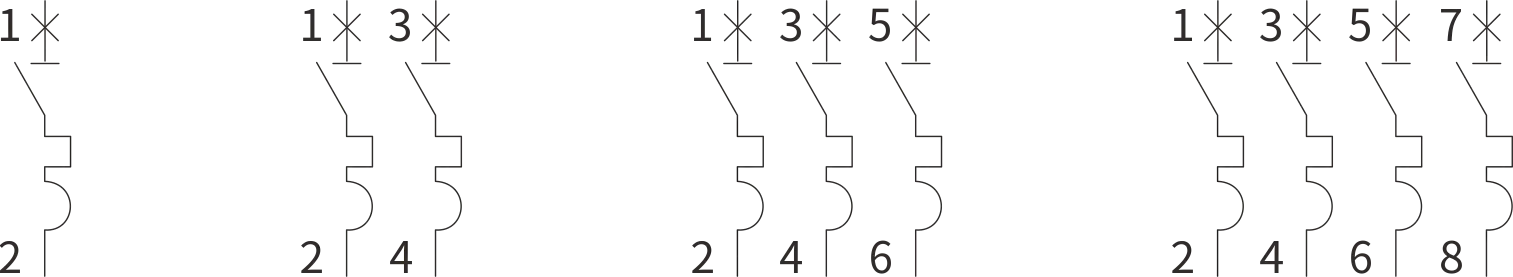

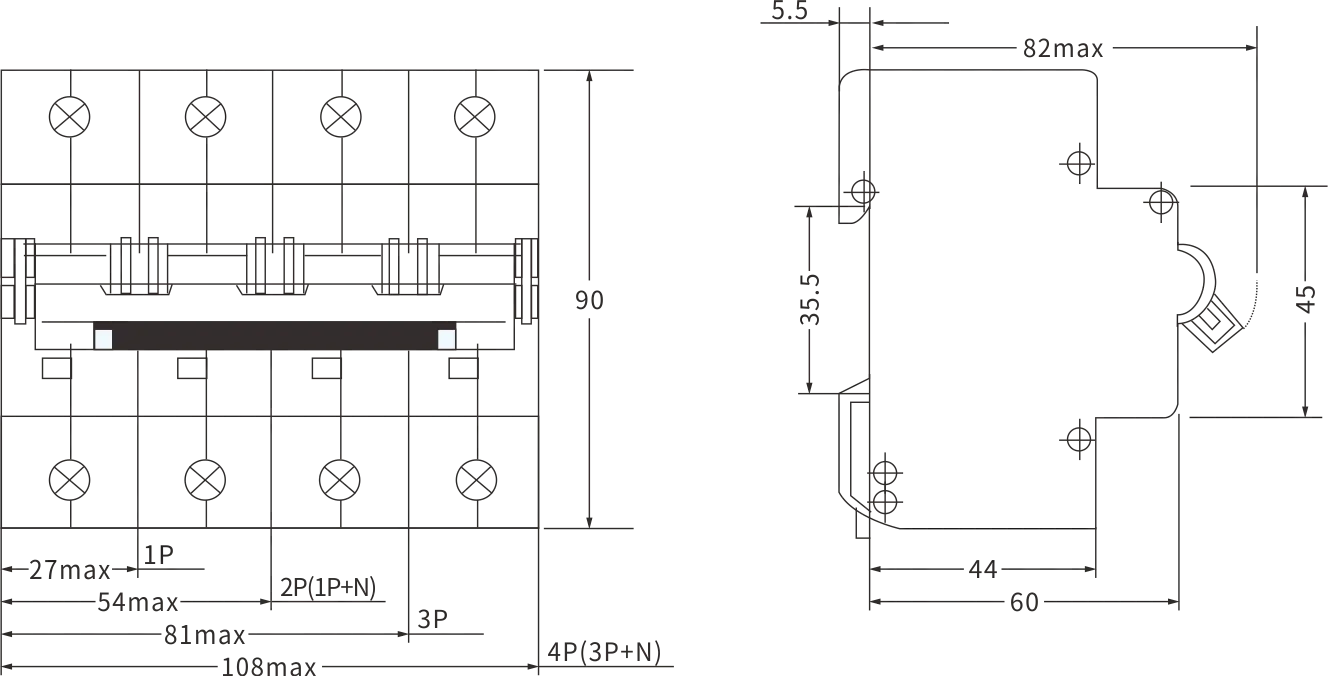

| Standard | CEI/EN60898-1 | CEI/EN60947-2 |
| Protection | Surintensité et court-circuit | |
| Type de voyage | Thermomagnétique | |
| Courant nominal | 63,80,100,125A | |
| Pôles | 1P, 1P+N, 2P, 3P, 3P+N, 4P | |
| Tension nominale Ue | 240/415 V | |
| Tension d'isolement Ui | 500 V | |
| Fréquence nominale | 50/60 Hz | |
| Capacité de rupture nominale | 10 000A | 15 000A |
| Classe de limitation d'énergie | 3 | |
| Tension de tenue aux impulsions nominale (1,2/50) Uimp | 4 000 V | |
| Tension d'essai diélectrique à la fréquence industrielle pendant 1 min | 2 kV | |
| Caractéristique de libération thermique | (1,13-1,45) x In | (1,05-1,3) x In |
| Caractéristique de libération thermomagnétique | C : (5-10) x pouces, D : (10-20) x pouces | (8-12) x Dans |
| Durée de vie électrique | 4 000 cycles | |
| Durée de vie mécanique | 10 000 cycles | |
| Indicateur de position de contact | Oui | |
| degré de protection | IP20 | |
| Température ambiante (avec une moyenne quotidienne ≤ 35 °C) | -5℃ à +40℃, humidité maximale de 95 % | |
| Type de connexion terminale | Barre omnibus de type câble/broche | |
| Type de connexion terminale | 50 mm 2 | |
| Couple de serrage maximal | 3,5 Nm | |
| Montage | Montage sur rail DIN 35 mm | |
| Connexion | De haut en bas | |
| EKM1-125 10KA Circuit Breaker | |||
| Poles | Rated Current(A) | C Curve | D Curve |
| 1P | 63A | EKM1-125-1C63 | EKM1-125-1D63 |
| 80A | EKM1-125-1C80 | EKM1-125-1D80 | |
| 100A | EKM1-125-1C100 | EKM1-125-1D100 | |
| 125A | EKM1-125-1C125 | EKM1-125-1D125 | |
| 2P | 63A | EKM1-125-2C63 | EKM1-125-2D63 |
| 80A | EKM1-125-2C80 | EKM1-125-2D80 | |
| 100A | EKM1-125-2C100 | EKM1-125-2D100 | |
| 125A | EKM1-125-2C125 | EKM1-125-2D125 | |
| 3P | 63A | EKM1-125-3C63 | EKM1-125-3D63 |
| 80A | EKM1-125-3C80 | EKM1-125-3D80 | |
| 100A | EKM1-125-3C100 | EKM1-125-3D100 | |
| 125A | EKM1-125-3C125 | EKM1-125-3D125 | |
| 4P | 63A | EKM1-125-4C63 | EKM1-125-4D63 |
| 80A | EKM1-125-4C80 | EKM1-125-4D80 | |
| 100A | EKM1-125-4C100 | EKM1-125-4D100 | |
| 125A | EKM1-125-4C125 | EKM1-125-4D125 | |
