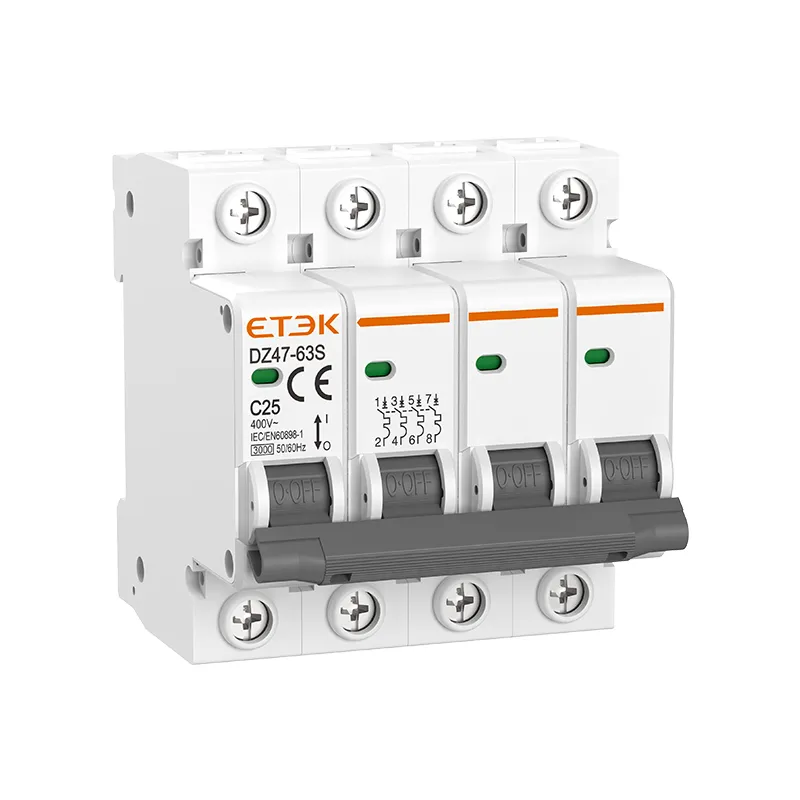

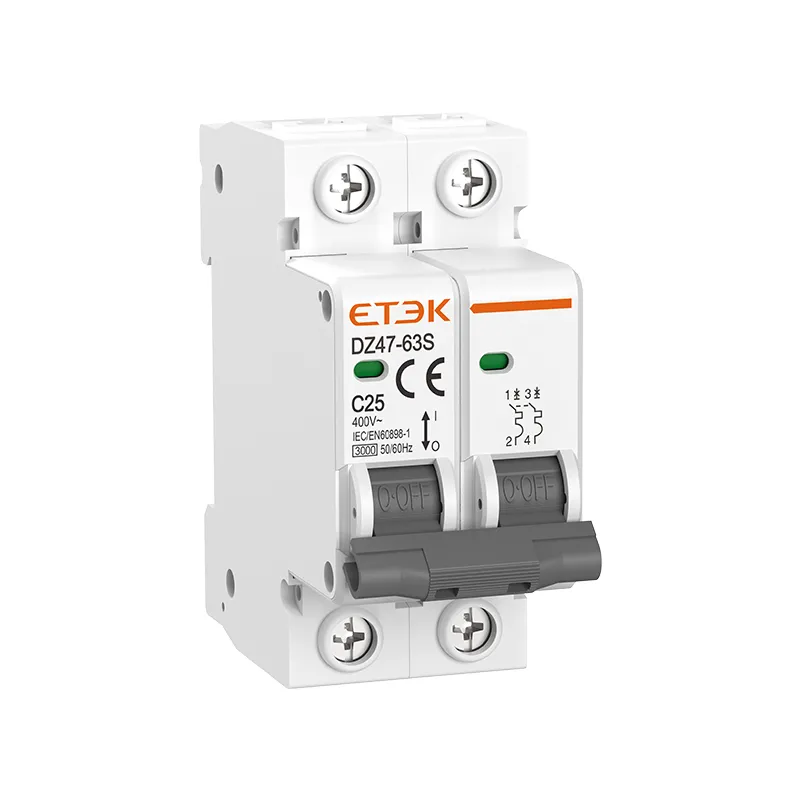

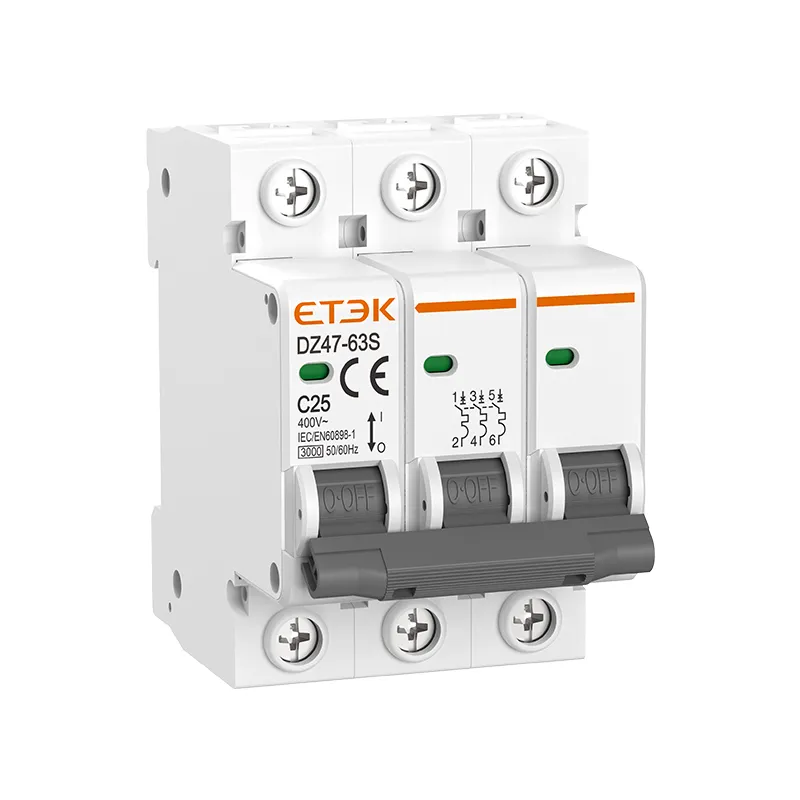

ETEK prix usine haute qualité DZ47-63S 4.5kA disjoncteur Miniature interrupteur d'air

1. Vaste, c'est un produit de haute qualité et peut être utilisé dans la plupart des circuits domestiques. 2. Flexibilité, capacité de rupture élevée et action sensible. 3. Durabilité, les bornes sont trempées et plaquées pour la protection de l'environnement, robustes et antirouille. 4. Coque ignifuge de haute qualité et haute performance, ignifuge et anti-corrosion. 5. Sécurité, fournir une protection contre les surcharges et une protection contre les courts-circuits pour les circuits ou les équipements.

Renseignez-vous MAINTENANT PDF

ETEK prix usine haute qualité DZ47-63S 4.5kA disjoncteur Miniature interrupteur d'air

Renseignez-vous MAINTENANT PDF
Profil du produit
données techniques
Dimensions
Formulaire de sélection de produits
Produits recommandés
Demande

Profil du produit

La description

DZ47-63S MCB a une double connexion pratique pour la connexion standard des barres omnibus et des conducteurs ; Durée de vie beaucoup plus longue grâce au mécanisme de fonctionnement à stockage d'énergie ; Boîtier et pièces fonctionnelles fabriqués à partir de plastiques importés avec des propriétés ignifuges, résistantes à la chaleur et aux impulsions ; Limitation de courant supérieure ; capacité assurant une gamme de produits rentable.
1. Vaste, c'est un produit de haute qualité et peut être utilisé dans la plupart des circuits domestiques.
2. Flexibilité, capacité de rupture élevée et action sensible.
3. Durabilité, les bornes sont trempées et plaquées pour la protection de l'environnement, robustes et antirouille.
4. Coque ignifuge de haute qualité et haute performance, ignifuge et anti-corrosion.
5. Sécurité, fournir une protection contre les surcharges et une protection contre les courts-circuits pour les circuits ou les équipements.

données techniques

Caractéristiques électriques
Courant nominal dans 1,2,3,4,5,6,8,10,13,16,20,25,32,40,50,63A
Poteaux 1P,1P+N,2P,3P,3P+N,4P
Tension nominale Ue 240/415V
Tension d'isolement Ui 500V
Fréquence nominale 50/60Hz
Pouvoir de coupure nominal 4 500 A
Classe de limitation d'énergie 3
Tension nominale de tenue aux chocs (1,5/50) Uimp 4 000 V
Tension d'essai diélectrique à ind. Fréq. pendant 1 minute 2kV
Degré de pollution 2
Caractéristique de déclenchement thermomagnétique B, C, D
Caractéristiques mécaniques
Durée de vie électrique 4 000 Cycles
Durée de vie mécanique 10 000 cycles
Indicateur de position des contacts Oui
Degré de protection IP20
Température de référence pour le réglage des éléments thermiques 30℃
Température ambiante (avec une moyenne quotidienne≤35℃) -5℃~+40℃
Température de stockage -25℃~+70℃
Installation
Type de connexion des bornes Jeu de barres de type câble/broche
Taille de borne haut/bas pour câble 25mm2 18-3AWG
Taille de borne haut/bas pour jeu de barres 25mm2 18-3AWG
Couple de serrage 2.5Nm 22In-Ibs
Montage Sur rail DIN EN 60715 (35mm) au moyen d'un dispositif de clip rapide
Lien Alimentation dans les deux sens
Combinaison avec des accessoires
Contact auxiliaire
DZ47-OF
Contact d'alarme DZ47-FB
Déclencheur shunt DZ47-MX
Déclencheur de sur/sous-tension DZ47-MV+MN

Dimensions

Schéma





Taille d'installation



Formulaire de sélection de produits

Disjoncteur DZ47-63S
Poteaux Courant nominal (A) Courbe B Courbe C Courbe D
1P 1A DZ47-63S-1B01 DZ47-63S-1C01 DZ47-63S-1D01
2A DZ47-63S-1B02 DZ47-63S-1C02 DZ47-63S-1D02
3A DZ47-63S-1B03 DZ47-63S-1C03 DZ47-63S-1D03
4A DZ47-63S-1B04 DZ47-63S-1C04 DZ47-63S-1D04
5A DZ47-63S-1B05 DZ47-63S-1C05 DZ47-63S-1D05
6A DZ47-63S-1B06 DZ47-63S-1C06 DZ47-63S-1D06
8A DZ47-63S-1B08 DZ47-63S-1C08 DZ47-63S-1D08
10A DZ47-63S-1B10 DZ47-63S-1C10 DZ47-63S-1D10
13A DZ47-63S-1B13 DZ47-63S-1C13 DZ47-63S-1D13
16A DZ47-63S-1B16 DZ47-63S-1C16 DZ47-63S-1D16
20A DZ47-63S-1B20 DZ47-63S-1C20 DZ47-63S-1D20
25A DZ47-63S-1B25 DZ47-63S-1C25 DZ47-63S-1D25
32A DZ47-63S-1B32 DZ47-63S-1C32 DZ47-63S-1D32
40A DZ47-63S-1B40 DZ47-63S-1C40 DZ47-63S-1D40
50A DZ47-63S-1B50 DZ47-63S-1C50 DZ47-63S-1D50
63A DZ47-63S-1B63 DZ47-63S-1C63 DZ47-63S-1D63
2P 1A DZ47-63S-2B01 DZ47-63S-2C01 DZ47-63S-2D01
2A DZ47-63S-2B02 DZ47-63S-2C02 DZ47-63S-2D02
3A DZ47-63S-2B03 DZ47-63S-2C03 DZ47-63S-2D03
4A DZ47-63S-2B04 DZ47-63S-2C04 DZ47-63S-2D04
5A DZ47-63S-2B05 DZ47-63S-2C05 DZ47-63S-2D05
6A DZ47-63S-2B06 DZ47-63S-2C06 DZ47-63S-2D06
8A DZ47-63S-2B08 DZ47-63S-2C08 DZ47-63S-2D08
10A DZ47-63S-2B10 DZ47-63S-2C10 DZ47-63S-2D10
13A DZ47-63S-2B13 DZ47-63S-2C13 DZ47-63S-2D13
16A DZ47-63S-2B16 DZ47-63S-2C16 DZ47-63S-2D16
20A DZ47-63S-2B20 DZ47-63S-2C20 DZ47-63S-2D20
25A DZ47-63S-2B25 DZ47-63S-2C25 DZ47-63S-2D25
32A DZ47-63S-2B32 DZ47-63S-2C32 DZ47-63S-2D32
40A DZ47-63S-2B40 DZ47-63S-2C40 DZ47-63S-2D40
50A DZ47-63S-2B50 DZ47-63S-2C50 DZ47-63S-2D50
63A DZ47-63S-2B63 DZ47-63S-2C63 DZ47-63S-2D63
3P 1A DZ47-63S-3B01 DZ47-63S-3C01 DZ47-63S-3D01
2A DZ47-63S-3B02 DZ47-63S-3C02 DZ47-63S-3D02
3A DZ47-63S-3B03 DZ47-63S-3C03 DZ47-63S-3D03
4A DZ47-63S-3B04 DZ47-63S-3C04 DZ47-63S-3D04
5A DZ47-63S-3B05 DZ47-63S-3C05 DZ47-63S-3D05
6A DZ47-63S-3B06 DZ47-63S-3C06 DZ47-63S-3D06
8A DZ47-63S-3B08 DZ47-63S-3C08 DZ47-63S-3D08
10A DZ47-63S-3B10 DZ47-63S-3C10 DZ47-63S-3D10
13A DZ47-63S-3B13 DZ47-63S-3C13 DZ47-63S-3D13
16A DZ47-63S-3B16 DZ47-63S-3C16 DZ47-63S-3D16
20A DZ47-63S-3B20 DZ47-63S-3C20 DZ47-63S-3D20
25A DZ47-63S-3B25 DZ47-63S-3C25 DZ47-63S-3D25
32A DZ47-63S-3B32 DZ47-63S-3C32 DZ47-63S-3D32
40A DZ47-63S-3B40 DZ47-63S-3C40 DZ47-63S-3D40
50A DZ47-63S-3B50 DZ47-63S-3C50 DZ47-63S-3D50
63A DZ47-63S-3B63 DZ47-63S-3C63 DZ47-63S-3D63
4P 1A DZ47-63S-4B01 DZ47-63S-4C01 DZ47-63S-4D01
2A DZ47-63S-4B02 DZ47-63S-4C02 DZ47-63S-4D02
3A DZ47-63S-4B03 DZ47-63S-4C03 DZ47-63S-4D03
4A DZ47-63S-4B04 DZ47-63S-4C04 DZ47-63S-4D04
5A DZ47-63S-4B05 DZ47-63S-4C05 DZ47-63S-4D05
6A DZ47-63S-4B06 DZ47-63S-4C06 DZ47-63S-4D06
8A DZ47-63S-4B08 DZ47-63S-4C08 DZ47-63S-4D08
10A DZ47-63S-4B10 DZ47-63S-4C10 DZ47-63S-4D10
13A DZ47-63S-4B13 DZ47-63S-4C13 DZ47-63S-4D13
16A DZ47-63S-4B16 DZ47-63S-4C16 DZ47-63S-4D16
20A DZ47-63S-4B20 DZ47-63S-4C20 DZ47-63S-4D20
25A DZ47-63S-4B25 DZ47-63S-4C25 DZ47-63S-4D25
32A DZ47-63S-4B32 DZ47-63S-4C32 DZ47-63S-4D32
40A DZ47-63S-4B40 DZ47-63S-4C40 DZ47-63S-4D40
50A DZ47-63S-4B50 DZ47-63S-4C50 DZ47-63S-4D50
63A DZ47-63S-4B63 DZ47-63S-4C63 DZ47-63S-4D63
1P+N 1A DZ47-63S-1NB01 DZ47-63S-1NC01 DZ47-63S-1ND01
2A DZ47-63S-1NB02 DZ47-63S-1NC02 DZ47-63S-1ND02
3A DZ47-63S-1NB03 DZ47-63S-1NC03 DZ47-63S-1ND03
4A DZ47-63S-1NB04 DZ47-63S-1NC04 DZ47-63S-1ND04
5A DZ47-63S-1NB05 DZ47-63S-1NC05 DZ47-63S-1ND05
6A DZ47-63S-1NB06 DZ47-63S-1NC06 DZ47-63S-1ND06
8A DZ47-63S-1NB08 DZ47-63S-1NC08 DZ47-63S-1ND08
10A DZ47-63S-1NB10 DZ47-63S-1NC10 DZ47-63S-1ND10
13A DZ47-63S-1NB13 DZ47-63S-1NC13 DZ47-63S-1ND13
16A DZ47-63S-1NB16 DZ47-63S-1NC16 DZ47-63S-1ND16
20A DZ47-63S-1NB20 DZ47-63S-1NC20 DZ47-63S-1ND20
25A DZ47-63S-1NB25 DZ47-63S-1NC25 DZ47-63S-1ND25
32A DZ47-63S-1NB32 DZ47-63S-1NC32 DZ47-63S-1ND32
40A DZ47-63S-1NB40 DZ47-63S-1NC40 DZ47-63S-1ND40
50A DZ47-63S-1NB50 DZ47-63S-1NC50 DZ47-63S-1ND50
63A DZ47-63S-1NB63 DZ47-63S-1NC63 DZ47-63S-1ND63
3P+N 1A DZ47-63S-3NB01 DZ47-63S-3NC01 DZ47-63S-3ND01
2A DZ47-63S-3NB02 DZ47-63S-3NC02 DZ47-63S-3ND02
3A DZ47-63S-3NB03 DZ47-63S-3NC03 DZ47-63S-3ND03
4A DZ47-63S-3NB04 DZ47-63S-3NC04 DZ47-63S-3ND04
5A DZ47-63S-3NB05 DZ47-63S-3NC05 DZ47-63S-3ND05
6A DZ47-63S-3NB06 DZ47-63S-3NC06 DZ47-63S-3ND06
8A DZ47-63S-3NB08 DZ47-63S-3NC08 DZ47-63S-3ND08
10A DZ47-63S-3NB10 DZ47-63S-3NC10 DZ47-63S-3ND10
13A DZ47-63S-3NB13 DZ47-63S-3NC13 DZ47-63S-3ND13
16A DZ47-63S-3NB16 DZ47-63S-3NC16 DZ47-63S-3ND16
20A DZ47-63S-3NB20 DZ47-63S-3NC20 DZ47-63S-3ND20
25A DZ47-63S-3NB25 DZ47-63S-3NC25 DZ47-63S-3ND25
32A DZ47-63S-3NB32 DZ47-63S-3NC32 DZ47-63S-3ND32
40A DZ47-63S-3NB40 DZ47-63S-3NC40 DZ47-63S-3ND40
50A DZ47-63S-3NB50 DZ47-63S-3NC50 DZ47-63S-3ND50
63A DZ47-63S-3NB63 DZ47-63S-3NC63 DZ47-63S-3ND63

Profil du produit

La description

DZ47-63S MCB a une double connexion pratique pour la connexion standard des barres omnibus et des conducteurs ; Durée de vie beaucoup plus longue grâce au mécanisme de fonctionnement à stockage d'énergie ; Boîtier et pièces fonctionnelles fabriqués à partir de plastiques importés avec des propriétés ignifuges, résistantes à la chaleur et aux impulsions ; Limitation de courant supérieure ; capacité assurant une gamme de produits rentable.
1. Vaste, c'est un produit de haute qualité et peut être utilisé dans la plupart des circuits domestiques.
2. Flexibilité, capacité de rupture élevée et action sensible.
3. Durabilité, les bornes sont trempées et plaquées pour la protection de l'environnement, robustes et antirouille.
4. Coque ignifuge de haute qualité et haute performance, ignifuge et anti-corrosion.
5. Sécurité, fournir une protection contre les surcharges et une protection contre les courts-circuits pour les circuits ou les équipements.
