Contact auxiliaire : relié au mécanisme de mise en marche/arrêt du circuit principal du disjoncteur, il sert principalement à indiquer l’état de mise en marche ou d’arrêt du disjoncteur. Connecté au circuit de commande du disjoncteur, il permet, par la mise en marche ou l’arrêt de ce dernier, de commander ou de verrouiller un dispositif électrique associé.
L'accessoire d'alarme auxiliaire signale le déclenchement d'un disjoncteur miniature ou d'un protecteur supplémentaire. Ce déclenchement peut être dû à une surcharge, un court-circuit, le fonctionnement d'un accessoire de déclenchement shunt ou d'un module de sous-tension/surtension.

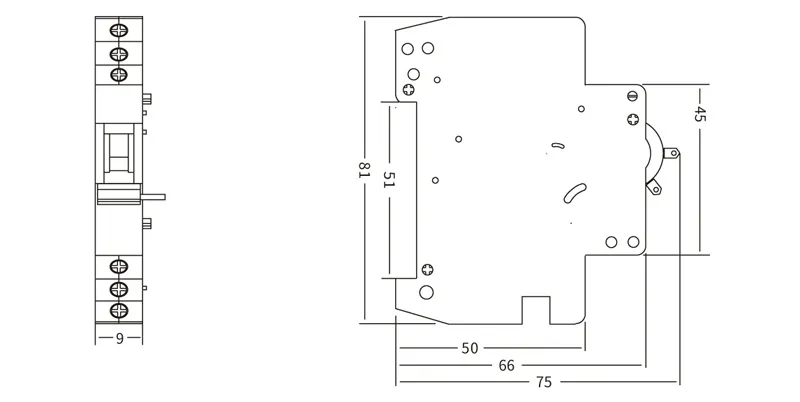

Caractéristiques électriques | |
| valeur nominale | AC415/400V 50/60Hz 3A |
| 240/400 V CA, 50/60 Hz, 3 A | |
| 130 V CC 1 A | |
| DC48V 2A | |
| 24 V CC 6 A | |
| Configurations | EKM1-OF 1N/O+1N/C |
| EKM1-FB 2N/O+2N/C | |
| Résistance aux impulsions nominales (tension de 1,2/50 Ω) | 4 000 V |
| Capacité de court-circuit nominale | 20le, t=0,1s |
| Tension d'essai diélectrique à la fréquence industrielle pendant 1 min | 2 kV |
| Tension d'isolement Ui | 500 V |
| Degré de pollution | 2 |
Caractéristiques mécaniques | |
| Durée de vie électrique | 6 000 cycles |
| Durée de vie mécanique | 10 000 cycles |
| degré de protection | IP20 |
| Température ambiante (avec une moyenne quotidienne ≤ 35 °C) | -5℃~+40℃ |
| température de stockage | -25℃~+70℃ |
Installation | |
| Type de connexion terminale | Câble |
| Dimension des bornes supérieure/inférieure pour câble | 2,5 mm 2 18-13 AWG |
| Couple de serrage | 0,8 Nm 7 po-lb |
