EKL9-40AFD RCBO AFDD
EKL9-40AFD RCBO AFDD
EKL9-40AFD RCBO AFDD

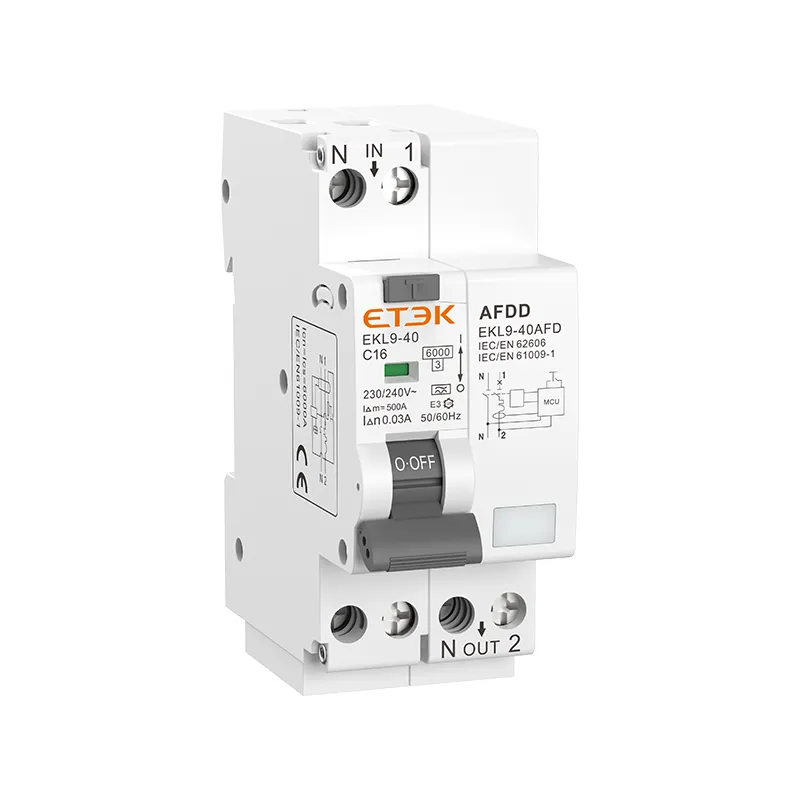

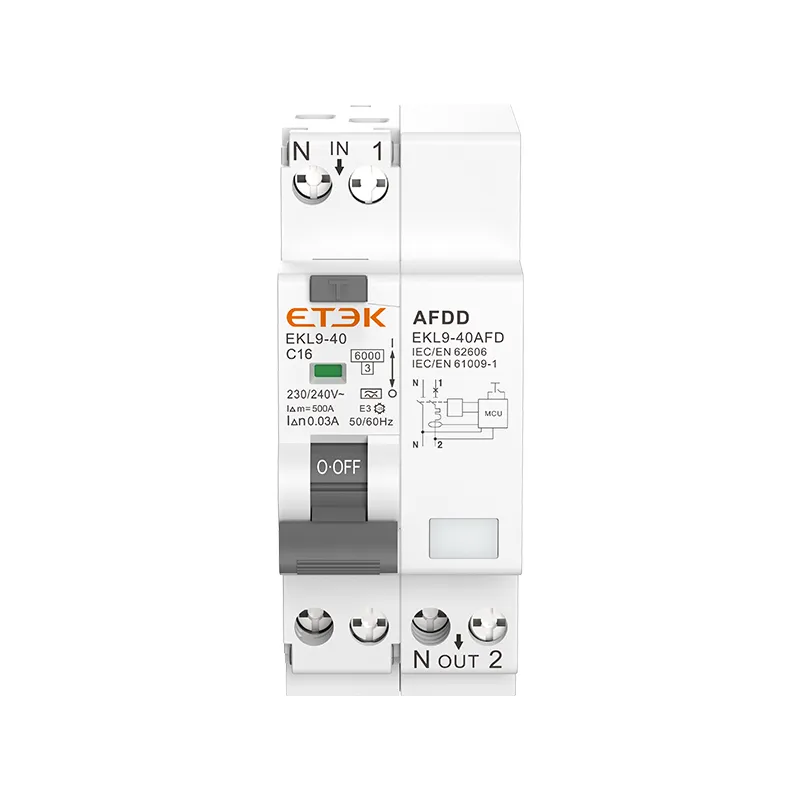

ETEK EKL9-40AFD 1P+N deux largeurs de module RCBO AFDD avec dispositifs de détection de défaut d'arc

La classe de protection du disjoncteur de défaut d'arc est IP20, et il peut fonctionner dans un environnement de moins 5 ℃ à moins 40 ℃. La durée de vie mécanique du disjoncteur anti-arc est de 10 000 cycles.

Renseignez-vous MAINTENANT PDF

ETEK EKL9-40AFD 1P+N deux largeurs de module RCBO AFDD avec dispositifs de détection de défaut d'arc

Renseignez-vous MAINTENANT PDF
Profil du produit
données techniques
Dimensions
Formulaire de sélection de produits
Produits recommandés
Demande

Profil du produit

La description

Série S2 6KA RCBO EKL9-40 avec AFDD EKAFD40

EKL9-40AFD est 1P + N (le pôle N peut être des dispositifs de détection de défaut d'arc marche/arrêt avec RCBO intégré dans une capacité de coupure de 6 kA, avec un courant nominal jusqu'à 40 A et une sensibilité de 300 mA. Indication de défaut d'arc par LED (En mode de fonctionnement standard (manette en position ON), la LED est verte. Lorsque la manette est en position OFF ou lorsqu'un défaut survient, la LED est éteinte), bouton-poussoir de test gris pour vérifier le bon fonctionnement de dispositif de courant résiduel. D'une largeur de seulement 36 mm, ils offrent une protection contre les défauts d'arc, les courts-circuits de surcharge et les courants de défaut à la terre.

données techniques

Caractéristiques électriques
Mode Électronique
Taper CA, UN
Courant nominal In 6, 10, 16, 20, 25, 32, 40A
Poteaux 1P+N (le pôle N peut être activé/désactivé)
Tension nominale Ue 240V~
Tension d'isolement Ui 400V
Fréquence nominale 50Hz
Courant de fonctionnement résiduel nominal(I△n) 10, 30, 100, 300mA
Temps de pause sous ≤0.1s
Pouvoir de coupure nominal 6 000 A
Classe de limitation d'énergie 3
Tension nominale de tenue aux chocs (1,5/50) Uimp 4 000 V
Tension d'essai diélectrique à ind.Freq. pendant 1min 2KV
Degré de pollution 2
Caractéristiques de déclenchement thermo-magnétique AVANT JC
Caractéristiques mécaniques
Durée de vie électrique 4 000 Cycles
Durée de vie mécanique 10 000 cycles
Indicateur de position des contacts Oui
Degré de protection IP20
Température de référence pour le réglage des éléments thermiques 30℃
Température ambiante (avec une moyenne quotidienne≤35℃) -5℃~+40℃
Température de stockage -25℃~+70℃
Installation
Type de connexion des bornes Jeu de barres de type câble/broche
Taille de borne haut/bas pour câble 16mm2 18-5AWG
Taille de borne haut/bas pour jeu de barres 16mm2 18-5AWG
Couple de serrage 2.5Nm 22In-lbs
Montage Sur rail DIN EN60715(35mm) au moyen d'un dispositif de clip rapide
Lien Alimentation par le haut

Dimensions

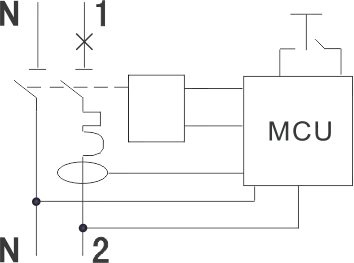

Schéma





Taille d'installation

Formulaire de sélection de produits

Poteaux Courant nominal (A) Courbe B
Sensibilité
10mA 30mA 100mA 300mA
Tapez CA
1P+N 6A EKL9-40AFD-1NB0610 EKL9-40AFD-1NB0630 EKL9-40AFD-1NB06100 EKL9-40AFD-1NB06300
10A EKL9-40AFD-1NB1010 EKL9-40AFD-1NB1030 EKL9-40AFD-1NB10100 EKL9-40AFD-1NB10300
16A EKL9-40AFD-1NB1610 EKL9-40AFD-1NB1630 EKL9-40AFD-1NB16100 EKL9-40AFD-1NB16300
20A EKL9-40AFD-1NB2010 EKL9-40AFD-1NB2030 EKL9-40AFD-1NB20100 EKL9-40AFD-1NB20300
25A EKL9-40AFD-1NB2510 EKL9-40AFD-1NB2530 EKL9-40AFD-1NB25100 EKL9-40AFD-1NB25300
32A EKL9-40AFD-1NB3210 EKL9-40AFD-1NB3230 EKL9-40AFD-1NB32100 EKL9-40AFD-1NB32300
40A EKL9-40AFD-1NB4010 EKL9-40AFD-1NB4030 EKL9-40AFD-1NB40100 EKL9-40AFD-1NB40300
  Type A
6A EKL9-40AFD-1NB0610A EKL9-40AFD-1NB0630A EKL9-40AFD-1NB06100A EKL9-40AFD-1NB06300A
10A EKL9-40AFD-1NB1010A EKL9-40AFD-1NB1030A EKL9-40AFD-1NB10100A EKL9-40AFD-1NB10300A
16A EKL9-40AFD-1NB1610A EKL9-40AFD-1NB1630A EKL9-40AFD-1NB16100A EKL9-40AFD-1NB16300A
20A EKL9-40AFD-1NB2010A EKL9-40AFD-1NB2030A EKL9-40AFD-1NB20100A EKL9-40AFD-1NB20300A
25A EKL9-40AFD-1NB2510A EKL9-40AFD-1NB2530A EKL9-40AFD-1NB25100A EKL9-40AFD-1NB25300A
32A EKL9-40AFD-1NB3210A EKL9-40AFD-1NB3230A EKL9-40AFD-1NB32100A EKL9-40AFD-1NB32300A
40A EKL9-40AFD-1NB4010A EKL9-40AFD-1NB4030A EKL9-40AFD-1NB40100A EKL9-40AFD-1NB40300A
Courant nominal (A) Courbe C
Sensibilité
10mA 30mA 100mA 300mA
Tapez CA
6A EKL9-40AFD-1NC0610 EKL9-40AFD-1NC0630 EKL9-40AFD-1NC06100 EKL9-40AFD-1NC06300
10A EKL9-40AFD-1NC1010 EKL9-40AFD-1NC1030 EKL9-40AFD-1NC10100 EKL9-40AFD-1NC10300
16A EKL9-40AFD-1NC1610 EKL9-40AFD-1NC1630 EKL9-40AFD-1NC16100 EKL9-40AFD-1NC16300
20A EKL9-40AFD-1NC2010 EKL9-40AFD-1NC2030 EKL9-40AFD-1NC20100 EKL9-40AFD-1NC20300
25A EKL9-40AFD-1NC2510 EKL9-40AFD-1NC2530 EKL9-40AFD-1NC25100 EKL9-40AFD-1NC25300
32A EKL9-40AFD-1NC3210 EKL9-40AFD-1NC3230 EKL9-40AFD-1NC32100 EKL9-40AFD-1NC32300
40A EKL9-40AFD-1NC4010 EKL9-40AFD-1NC4030 EKL9-40AFD-1NC40100 EKL9-40AFD-1NC40300
  Type A
6A EKL9-40AFD-1NC0610A EKL9-40AFD-1NC0630A EKL9-40AFD-1NC06100A EKL9-40AFD-1NC06300A
10A EKL9-40AFD-1NC1010A EKL9-40AFD-1NC1030A EKL9-40AFD-1NC10100A EKL9-40AFD-1NC10300A
16A EKL9-40AFD-1NC1610A EKL9-40AFD-1NC1630A EKL9-40AFD-1NC16100A EKL9-40AFD-1NC16300A
20A EKL9-40AFD-1NC2010A EKL9-40AFD-1NC2030A EKL9-40AFD-1NC20100A EKL9-40AFD-1NC20300A
25A EKL9-40AFD-1NC2510A EKL9-40AFD-1NC2530A EKL9-40AFD-1NC25100A EKL9-40AFD-1NC25300A
32A EKL9-40AFD-1NC3210A EKL9-40AFD-1NC3230A EKL9-40AFD-1NC32100A EKL9-40AFD-1NC32300A
40A EKL9-40AFD-1NC4010A EKL9-40AFD-1NC4030A EKL9-40AFD-1NC40100A EKL9-40AFD-1NC40300A
