Le déclencheur shunt est un dispositif utilisé pour l'excitation par une source de tension ; sa propre tension est indépendante de celle du circuit principal. Il sert ainsi d'auxiliaire pour le déclenchement à distance, permettant la coupure du circuit par télécommande et la liaison avec le système d'alarme incendie. Il peut également être déclenché à distance via le bouton d'arrêt d'urgence.
Un disjoncteur miniature autonome protège uniquement contre les surintensités et les courts-circuits. Lorsqu'un module de protection contre les sous-tensions/surtensions est utilisé, il déclenche le disjoncteur miniature ou le protecteur supplémentaire si la tension appliquée aux bornes de sa bobine dépasse la plage spécifiée.
En résumé, un dispositif de déclenchement pour sous-tension/surtension protège contre les creux et les surtensions. Le disjoncteur ne peut être réenclenché qu'une fois la tension rétablie. Cet accessoire offre une solution simple et économique pour mettre en œuvre cette protection.
Caractéristiques électriques EKM1-MX | |
| Tension nominale US (V) | AC230/400 50/60Hz DC24 DC48 AC24 50/60Hz |
| Résistance aux impulsions nominales (tension de 1,2/50 Ω) | 4 000 V |
| Capacité de court-circuit nominale | 20le, t=0,1s |
| Tension d'essai diélectrique à la fréquence industrielle pendant 1 min | 2 kV |
| Tension d'isolement Ui | 500 V |
| Degré de pollution | 2 |

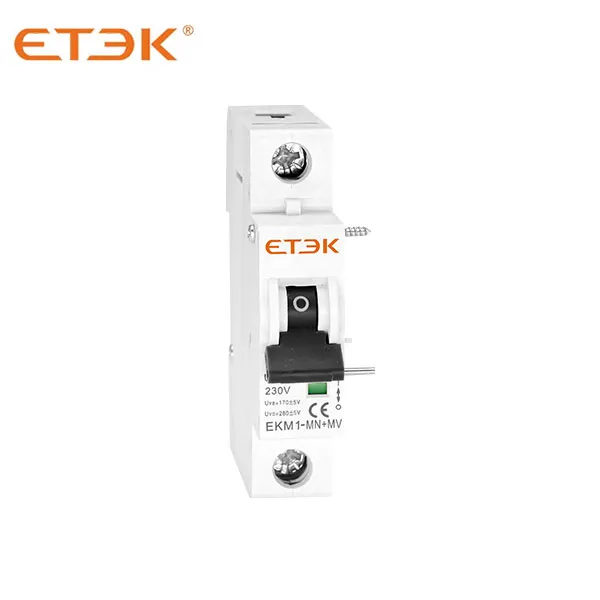

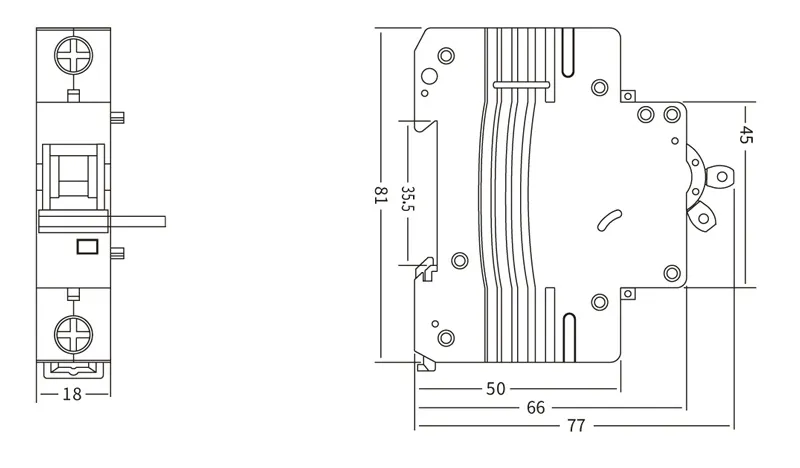

Caractéristiques électriques EKM1-MV+MN | |
| Tension nominale (Ue) | 230 V CA |
| Tension d'isolation nominale (Ui) | 500 V |
| Plage de déclenchement en cas de surtension | 280 V ± 5 % |
| Plage de déclenchement en cas de sous-tension | 170 V ± 5 % |
| Monté sur le côté droit du disjoncteur, le dispositif combiné actionne le déclenchement en cas de sous-tension ou de surtension, empêchant ainsi efficacement le fonctionnement du dispositif en cas de tension d'alimentation anormale. | |
Caractéristiques mécaniques | |
| Durée de vie électrique | 4 000 cycles |
| Durée de vie mécanique | 4 000 cycles |
| degré de protection | IP20 |
| Température ambiante (avec une moyenne quotidienne ≤ 35 °C) | -5℃~+40℃ |
| température de stockage | -25℃~+70℃ |
Installation | |
| Type de connexion terminale | Câble |
| Dimension des bornes supérieure/inférieure pour câble | 2,5 mm² 18-13 AWG |
| Couple de serrage | 0,8 Nm 7 po-lb |
