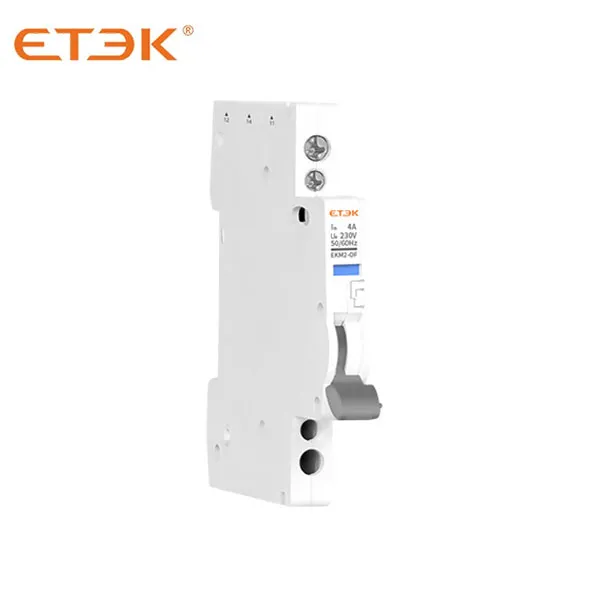

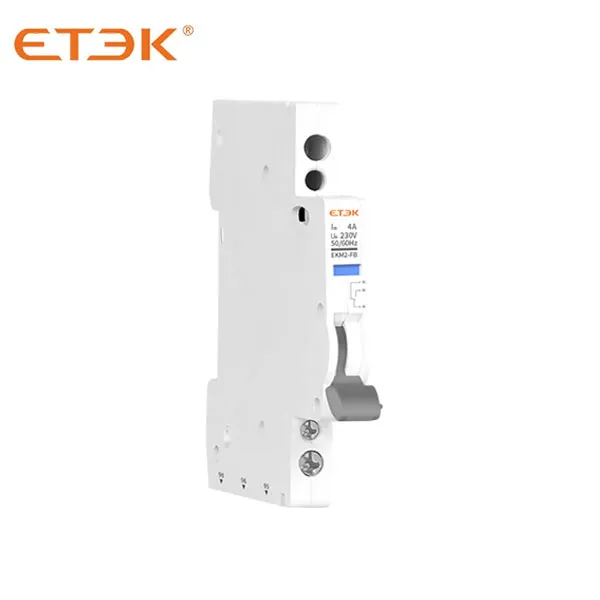

Contact auxiliaire EKM2-OF, contact auxiliaire d'alarme EKM2-FB pour disjoncteur différentiel EKM2

Indication de la position des contacts de l'appareil. A monter sur le côté gauche des disjoncteurs grâce à la broche spéciale.

Renseignez-vous maintenant PDF

Contact auxiliaire EKM2-OF, contact auxiliaire d'alarme EKM2-FB pour disjoncteur différentiel EKM2

Renseignez-vous maintenant PDF

Présentation du produit

Qu'est-ce qu'un contact auxiliaire ?

Contact auxiliaire : relié au mécanisme ON/OFF du circuit principal du disjoncteur, principalement utilisé pour indiquer l'état ON/OFF du disjoncteur. Pour le connecter au circuit de commande du disjoncteur, via ON/OFF du disjoncteur, le contact auxiliaire peut prendre le contrôle ou s'interconnecter à l'appareil électrique associé.

Qu'est-ce qu'un auxiliaire d'alarme ?

L'accessoire auxiliaire d'alarme indique le déclenchement d'un disjoncteur miniature ou d'un protecteur supplémentaire. Un déclenchement peut être dû à une surcharge, un court-circuit, le fonctionnement d'un accessoire de déclenchement par dérivation ou un module de sous-tension/surtension.

Paramètres techniques

Données techniques

Caractéristiques électriques

Valeur nominale

ONU(V)

EN (A)

CA 415 V 50/60 Hz

3

CA 240 V 50/60 Hz

6

DC130

1
DC48 2
DC24 6

Configurations

EKM2-OF 1N/O+1N/C

EKM2-FB 1F+1O

Tension nominale de tenue aux chocs (1,2/50)Uimp

4 000 V

Tension d'essai diélectrique à fréquence ind. pendant 1 min

2 kV

Tension d'isolement

500 V

Degré de pollution

2

Caractéristiques mécaniques
La vie électrique 6 050 cycles
Durée de vie mécanique 10 000 cycles
Degré de protection IP20
Température ambiante (avec une moyenne journalière ≤ 35 ℃) -5℃~+40℃
Température de stockage -25℃~+70℃
Installation
Type de connexion du terminal Câble
Taille du terminal haut/bas pour câble 2,5 mm² 18-14 AWG
Couple de serrage 0,8 Nm 7 po-lb

Dimensions
