Présentation du produit

Les contacteurs à large plage de tension de la série EKC2W avec bobine universelle CA/CC sont utilisés pour contrôler les moteurs triphasés et les circuits d'alimentation jusqu'à 690 VCA et 250 VCC. Ces contacteurs sont de type bloc avec trois pôles principaux. Contact auxiliaire 1NO+1NC intégré, ce qui permet de gagner du temps d'installation et de réaliser des économies.

Large plage de tension de contrôle : AC/DC : 24~60V, 110~250V
Peut gérer de grandes variations de tension de contrôle : (85%~110%) Us
Blocs de contacts auxiliaires complémentaires pour montage frontal ou latéral et une large gamme d'accessoires.

Paramètres techniques

Données techniques

Tableau 1

Alimentation de contrôle AC/DC	Taper	EKC2W-09	EKC2W-12	EKC2W-18	EKC2W-25	EKC2W-32
Caractéristiques du circuit principal
Polonais		3P
Contact principal		3 NON
Tension d'isolement nominale (Ui)		690V
Tension nominale de fonctionnement (Ue)		CA 220/230 V ; 380/400 V ; 660/690 V
Courant thermique nominal (Ith), AC-1		20	20	32	40	50
Fonctionnement nominal courant (Ie)(A)	CA-3, 220/230 V	9	12	18	25	32
	CA-4, 220/230 V	3.5	5	7.7	8.5	12
	CA-3, 380/400 V	9	12	18	25	32
	CA-4, 380/400 V	3.5	5	7.7	8.5	12
	CA-3, 660/690 V	6.6	8.9	12	18	22
	CA-4, 660/690 V	1,5	2	3.8	4.4	7.5
Opérationnel évalué puissance (Pe)(A)	CA-3, 220/230 V	2.2	3	4	5.5	7.5
	CA-4, 220/230 V	0,6	1.1	1,5	2.2	3
	CA-3, 380/400 V	4	5.5	7.5	11	15
	CA-4, 380/400 V	1,5	2.2	3.3	4	5.4
	CA-3, 660/690 V	5.5	7.5	10	15	18,5
	CA-4, 660/690 V	1.1	1,5	3	3.7	5.5
Durée de vie mécanique (×10 ⁶ fois)		10	10	10	10	8
La vie électrique (×10 ³ fois)	AC-3	1000	1000	1000	1000	800
La vie électrique (×10 ³ fois)	AC-4	200	200	200	200	200
Fréquence de opération (temps/h)	AC-3	1200	1200	1200	1200	600
Fréquence de opération (temps/h)	AC-4	300	300	300	300	300
Caractéristiques du circuit de commande
Contrôle nominal tension (Us)	50 Hz	CA/CC : 24~60 V, 110~250 V
Contrôle nominal tension (Us)	50/60 Hz	CA/CC : 24~60 V, 110~250 V
Contrôle autorisé tension du circuit	Opération	(85%~110%)Nous
Contrôle autorisé tension du circuit	Libérer	(20%~75%)Nous
Pouvoir consommation de bobine AC/DC	Actionnement (VA)	≤130	≤130	≤130	≤130	≤130
	Garder (VA)	≤2	≤2	≤2	≤2	≤2
	Consommation (W)	≤2	≤2	≤2	≤2	≤2
24-60 V CA/CC 110-250 V CA/CC	Temps d'aspiration (ms)	≤120
24-60 V CA/CC 110-250 V CA/CC	Temps de relâchement (ms)	≤90
Cote d'efficacité énergétique AC/DC		Niveau 2

Tableau 2

Alimentation de contrôle AC/DC	Taper	EKC2W-40	EKC2W-50	EKC2W-65	EKC2W-80	EKC2W-95
Caractéristiques du circuit principal
Polonais		3P
Contact principal		3 NON
Tension d'isolement nominale (Ui)		690V
Tension nominale de fonctionnement (Ue)		CA 220/230 V ; 380/400 V ; 660/690 V
Courant thermique nominal (Ith), AC-1		60	80	80	100	125
Fonctionnement nominal courant (Ie)(A)	CA-3, 220/230 V	40	50	65	80	95
	CA-4, 220/230 V	18,5	24	28	37	44
	CA-3, 380/400 V	40	50	65	80	95
	CA-4, 380/400 V	18,5	24	28	37	44
	CA-3, 660/690 V	34	39	42	49	49
	CA-4, 660/690 V	9	12	14	17.3	21.3
Opérationnel évalué puissance (Pe)(A)	CA-3, 220/230 V	11	15	18,5	22	25
	CA-4, 220/230 V	5.5	6	7.5	11	14
	CA-3, 380/400 V	18,5	22	30	37	45
	CA-4, 380/400 V	7.5	11	15	18,5	22
	CA-3, 660/690 V	30	33	37	45	45
	CA-4, 660/690 V	7.5	10	11	15	18,5
Durée de vie mécanique (×10 ⁶ fois)		8	8	8	10	8
La vie électrique (×10 ³ fois)	AC-3	600	600	600	600	600
La vie électrique (×10 ³ fois)	AC-4	150	150	150	100	100
Fréquence de opération (temps/h)	AC-3	600	600	600	600	600
Fréquence de opération (temps/h)	AC-4	300	300	300	300	300
Caractéristiques du circuit de commande
Contrôle nominal tension (Us)	50 Hz	CA/CC : 24~60 V, 110~250 V
Contrôle nominal tension (Us)	50/60 Hz	CA/CC : 24~60 V, 110~250 V
Contrôle autorisé tension du circuit	Opération	(85%~110%)Nous
Contrôle autorisé tension du circuit	Libérer	(20%~75%)Nous
Pouvoir consommation de bobine AC/DC	Actionnement (VA)	≤300	≤300	≤300	≤300	≤300
	Garder (VA)	≤2	≤2	≤2	≤2	≤2
	Consommation (W)	≤3	≤3	≤3	≤3	≤3
24-60 V CA/CC 110-250 V CA/CC	Temps d'aspiration (ms)	≤120
24-60 V CA/CC 110-250 V CA/CC	Temps de relâchement (ms)	≤90
Cote d'efficacité énergétique AC/DC		Niveau 2

Tableau 3

Contacts auxiliaires
Contact auxiliaire intégré		1NO+1NF
Courant thermique nominal (Ith)		10A
Fonctionnement nominal tension (Ue)	CA	380V
	DC	220V
Contrôle nominal capacité	AC-15	360 VA
	DC-13	33W

Formulaire de sélection de produits

Reference No.	Specification

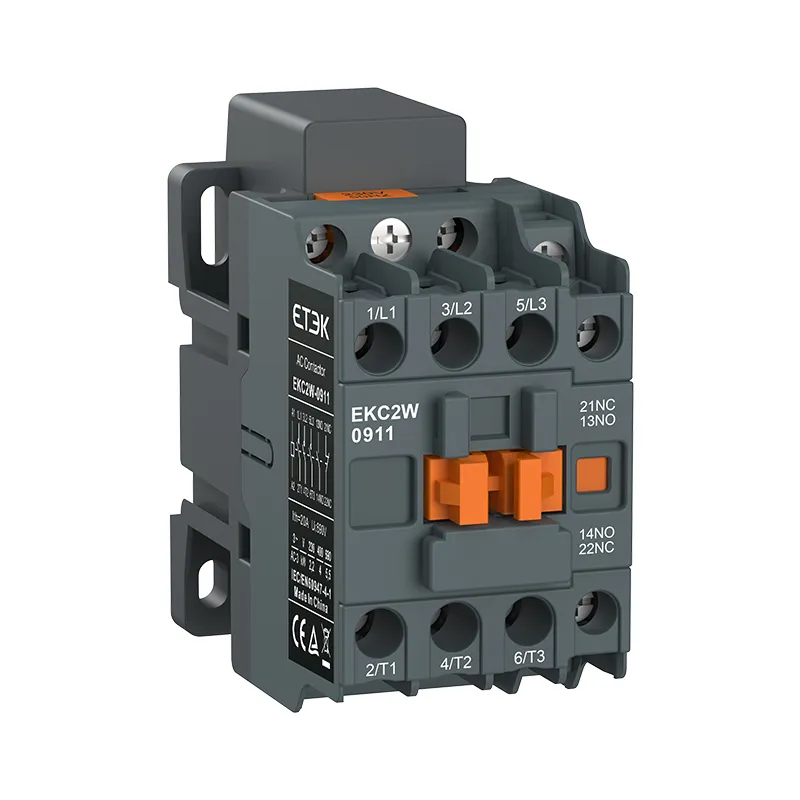

EKC2W-0911-60	Contactor 4KW AC3 9A 3P+1NO+1NC Wide control voltage range 24~60VAC/DC
EKC2W-0911-250	Contactor 4KW AC3 9A 3P+1NO+1NC Wide control voltage range 110~250VAC/DC
EKC2W-1211-60	Contactor 5.5KW AC3 12A 3P+1NO+1NC Wide control voltage range 24~60VAC/DC
EKC2W-1211-250	Contactor 5.5KW AC3 12A 3P+1NO+1NC Wide control voltage range 110~250VAC/DC
EKC2W-1811-60	Contactor 7.5KW AC3 18A 3P+1NO+1NC Wide control voltage range 24~60VAC/DC
EKC2W-1811-250	Contactor 7.5KW AC3 18A 3P+1NO+1NC Wide control voltage range 110~250VAC/DC

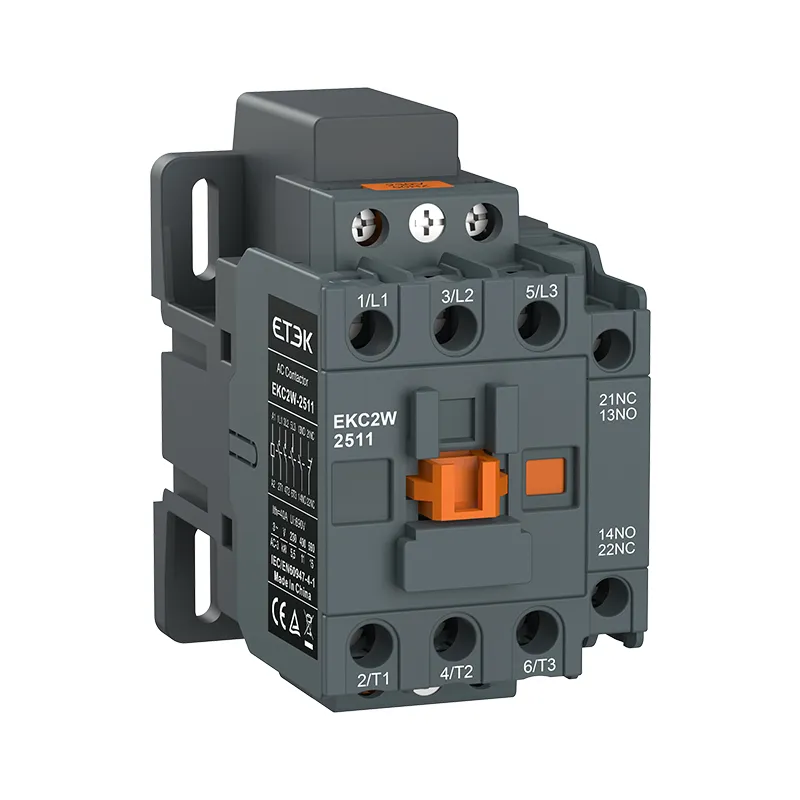

EKC2W-2511-60	Contactor 11KW AC3 25A 3P+1NO+1NC Wide control voltage range 24~60VAC/DC
EKC2W-2511-250	Contactor 11KW AC3 25A 3P+1NO+1NC Wide control voltage range 110~250VAC/DC
EKC2W-3211-60	Contactor 15KW AC3 32A 3P+1NO+1NC Wide control voltage range 24~60VAC/DC
EKC2W-3211-250	Contactor 15KW AC3 32A 3P+1NO+1NC Wide control voltage range 110~250VAC/DC

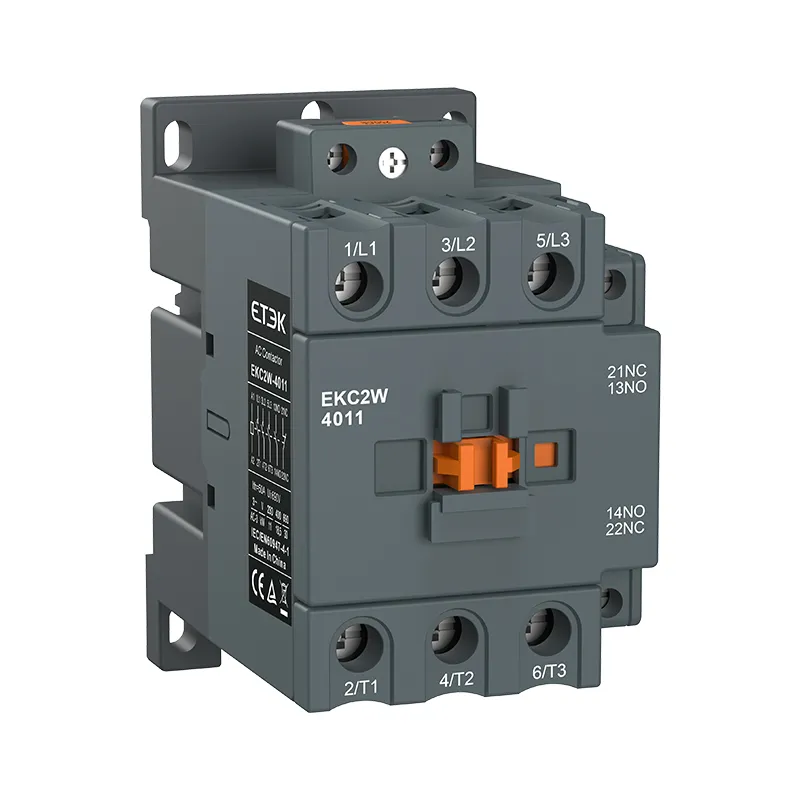

EKC2W-4011-60	Contactor 18.5KW AC3 40A 3P+1NO+1NC Wide control voltage range 24~60VAC/DC
EKC2W-4011-250	Contactor 18.5KW AC3 40A 3P+1NO+1NC Wide control voltage range 110~250VAC/DC
EKC2W-5011-60	Contactor 22KW AC3 50A 3P+1NO+1NC Wide control voltage range 24~60VAC/DC
EKC2W-5011-250	Contactor 22KW AC3 50A 3P+1NO+1NC Wide control voltage range 110~250VAC/DC
EKC2W-6511-60	Contactor 30KW AC3 65A 3P+1NO+1NC Wide control voltage range 24~60VAC/DC
EKC2W-6511-250	Contactor 30KW AC3 65A 3P+1NO+1NC Wide control voltage range 110~250VAC/DC
EKC2W-8011-60	Contactor 37KW AC3 80A 3P+1NO+1NC Wide control voltage range 24~60VAC/DC
EKC2W-8011-250	Contactor 37KW AC3 80A 3P+1NO+1NC Wide control voltage range 110~250VAC/DC

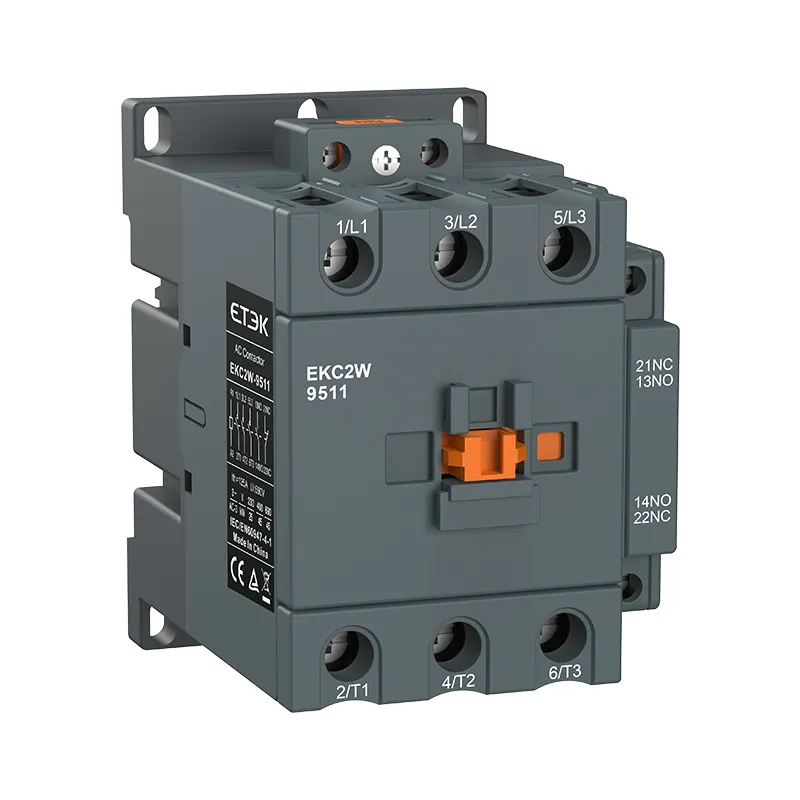

EKC2W-9511-60	Contactor 45KW AC3 95A 3P+1NO+1NC Wide control voltage range 24~60VAC/DC
EKC2W-9511-250	Contactor 45KW AC3 95A 3P+1NO+1NC Wide control voltage range 110~250VAC/DC

Télécharger les fichiers

Document actuellement disponible en anglais uniquement.

Présentation du produit

Large plage de tension de contrôle : AC/DC : 24~60V, 110~250V
Peut gérer de grandes variations de tension de contrôle : (85%~110%) Us
Blocs de contacts auxiliaires complémentaires pour montage frontal ou latéral et une large gamme d'accessoires.

Paramètres techniques

Données techniques

Tableau 1

Alimentation de contrôle AC/DC	Taper	EKC2W-09	EKC2W-12	EKC2W-18	EKC2W-25	EKC2W-32
Caractéristiques du circuit principal
Polonais		3P
Contact principal		3 NON
Tension d'isolement nominale (Ui)		690V
Tension nominale de fonctionnement (Ue)		CA 220/230 V ; 380/400 V ; 660/690 V
Courant thermique nominal (Ith), AC-1		20	20	32	40	50
Fonctionnement nominal courant (Ie)(A)	CA-3, 220/230 V	9	12	18	25	32
	CA-4, 220/230 V	3.5	5	7.7	8.5	12
	CA-3, 380/400 V	9	12	18	25	32
	CA-4, 380/400 V	3.5	5	7.7	8.5	12
	CA-3, 660/690 V	6.6	8.9	12	18	22
	CA-4, 660/690 V	1,5	2	3.8	4.4	7.5
Opérationnel évalué puissance (Pe)(A)	CA-3, 220/230 V	2.2	3	4	5.5	7.5
	CA-4, 220/230 V	0,6	1.1	1,5	2.2	3
	CA-3, 380/400 V	4	5.5	7.5	11	15
	CA-4, 380/400 V	1,5	2.2	3.3	4	5.4
	CA-3, 660/690 V	5.5	7.5	10	15	18,5
	CA-4, 660/690 V	1.1	1,5	3	3.7	5.5
Durée de vie mécanique (×10 ⁶ fois)		10	10	10	10	8
La vie électrique (×10 ³ fois)	AC-3	1000	1000	1000	1000	800
La vie électrique (×10 ³ fois)	AC-4	200	200	200	200	200
Fréquence de opération (temps/h)	AC-3	1200	1200	1200	1200	600
Fréquence de opération (temps/h)	AC-4	300	300	300	300	300
Caractéristiques du circuit de commande
Contrôle nominal tension (Us)	50 Hz	CA/CC : 24~60 V, 110~250 V
Contrôle nominal tension (Us)	50/60 Hz	CA/CC : 24~60 V, 110~250 V
Contrôle autorisé tension du circuit	Opération	(85%~110%)Nous
Contrôle autorisé tension du circuit	Libérer	(20%~75%)Nous
Pouvoir consommation de bobine AC/DC	Actionnement (VA)	≤130	≤130	≤130	≤130	≤130
	Garder (VA)	≤2	≤2	≤2	≤2	≤2
	Consommation (W)	≤2	≤2	≤2	≤2	≤2
24-60 V CA/CC 110-250 V CA/CC	Temps d'aspiration (ms)	≤120
24-60 V CA/CC 110-250 V CA/CC	Temps de relâchement (ms)	≤90
Cote d'efficacité énergétique AC/DC		Niveau 2

Tableau 2

Alimentation de contrôle AC/DC	Taper	EKC2W-40	EKC2W-50	EKC2W-65	EKC2W-80	EKC2W-95
Caractéristiques du circuit principal
Polonais		3P
Contact principal		3 NON
Tension d'isolement nominale (Ui)		690V
Tension nominale de fonctionnement (Ue)		CA 220/230 V ; 380/400 V ; 660/690 V
Courant thermique nominal (Ith), AC-1		60	80	80	100	125
Fonctionnement nominal courant (Ie)(A)	CA-3, 220/230 V	40	50	65	80	95
	CA-4, 220/230 V	18,5	24	28	37	44
	CA-3, 380/400 V	40	50	65	80	95
	CA-4, 380/400 V	18,5	24	28	37	44
	CA-3, 660/690 V	34	39	42	49	49
	CA-4, 660/690 V	9	12	14	17.3	21.3
Opérationnel évalué puissance (Pe)(A)	CA-3, 220/230 V	11	15	18,5	22	25
	CA-4, 220/230 V	5.5	6	7.5	11	14
	CA-3, 380/400 V	18,5	22	30	37	45
	CA-4, 380/400 V	7.5	11	15	18,5	22
	CA-3, 660/690 V	30	33	37	45	45
	CA-4, 660/690 V	7.5	10	11	15	18,5
Durée de vie mécanique (×10 ⁶ fois)		8	8	8	10	8
La vie électrique (×10 ³ fois)	AC-3	600	600	600	600	600
La vie électrique (×10 ³ fois)	AC-4	150	150	150	100	100
Fréquence de opération (temps/h)	AC-3	600	600	600	600	600
Fréquence de opération (temps/h)	AC-4	300	300	300	300	300
Caractéristiques du circuit de commande
Contrôle nominal tension (Us)	50 Hz	CA/CC : 24~60 V, 110~250 V
Contrôle nominal tension (Us)	50/60 Hz	CA/CC : 24~60 V, 110~250 V
Contrôle autorisé tension du circuit	Opération	(85%~110%)Nous
Contrôle autorisé tension du circuit	Libérer	(20%~75%)Nous
Pouvoir consommation de bobine AC/DC	Actionnement (VA)	≤300	≤300	≤300	≤300	≤300
	Garder (VA)	≤2	≤2	≤2	≤2	≤2
	Consommation (W)	≤3	≤3	≤3	≤3	≤3
24-60 V CA/CC 110-250 V CA/CC	Temps d'aspiration (ms)	≤120
24-60 V CA/CC 110-250 V CA/CC	Temps de relâchement (ms)	≤90
Cote d'efficacité énergétique AC/DC		Niveau 2

Tableau 3

Contacts auxiliaires
Contact auxiliaire intégré		1NO+1NF
Courant thermique nominal (Ith)		10A
Fonctionnement nominal tension (Ue)	CA	380V
	DC	220V
Contrôle nominal capacité	AC-15	360 VA
	DC-13	33W

Formulaire de sélection de produits

Reference No.	Specification
EKC2W-0911-60	Contactor 4KW AC3 9A 3P+1NO+1NC Wide control voltage range 24~60VAC/DC
EKC2W-0911-250	Contactor 4KW AC3 9A 3P+1NO+1NC Wide control voltage range 110~250VAC/DC
EKC2W-1211-60	Contactor 5.5KW AC3 12A 3P+1NO+1NC Wide control voltage range 24~60VAC/DC
EKC2W-1211-250	Contactor 5.5KW AC3 12A 3P+1NO+1NC Wide control voltage range 110~250VAC/DC
EKC2W-1811-60	Contactor 7.5KW AC3 18A 3P+1NO+1NC Wide control voltage range 24~60VAC/DC
EKC2W-1811-250	Contactor 7.5KW AC3 18A 3P+1NO+1NC Wide control voltage range 110~250VAC/DC
EKC2W-2511-60	Contactor 11KW AC3 25A 3P+1NO+1NC Wide control voltage range 24~60VAC/DC
EKC2W-2511-250	Contactor 11KW AC3 25A 3P+1NO+1NC Wide control voltage range 110~250VAC/DC
EKC2W-3211-60	Contactor 15KW AC3 32A 3P+1NO+1NC Wide control voltage range 24~60VAC/DC
EKC2W-3211-250	Contactor 15KW AC3 32A 3P+1NO+1NC Wide control voltage range 110~250VAC/DC
EKC2W-4011-60	Contactor 18.5KW AC3 40A 3P+1NO+1NC Wide control voltage range 24~60VAC/DC
EKC2W-4011-250	Contactor 18.5KW AC3 40A 3P+1NO+1NC Wide control voltage range 110~250VAC/DC
EKC2W-5011-60	Contactor 22KW AC3 50A 3P+1NO+1NC Wide control voltage range 24~60VAC/DC
EKC2W-5011-250	Contactor 22KW AC3 50A 3P+1NO+1NC Wide control voltage range 110~250VAC/DC
EKC2W-6511-60	Contactor 30KW AC3 65A 3P+1NO+1NC Wide control voltage range 24~60VAC/DC
EKC2W-6511-250	Contactor 30KW AC3 65A 3P+1NO+1NC Wide control voltage range 110~250VAC/DC
EKC2W-8011-60	Contactor 37KW AC3 80A 3P+1NO+1NC Wide control voltage range 24~60VAC/DC
EKC2W-8011-250	Contactor 37KW AC3 80A 3P+1NO+1NC Wide control voltage range 110~250VAC/DC
EKC2W-9511-60	Contactor 45KW AC3 95A 3P+1NO+1NC Wide control voltage range 24~60VAC/DC
EKC2W-9511-250	Contactor 45KW AC3 95A 3P+1NO+1NC Wide control voltage range 110~250VAC/DC

Contacteur à large plage de tension EKC2W avec bobine universelle CA/CC

Les contacteurs à large plage de tension de la série EKC2W avec bobine universelle AC/DC sont utilisés pour contrôler les moteurs triphasés et les circuits d'alimentation jusqu'à 690 VAC et 250 VDC.

Contacteur à large plage de tension EKC2W avec bobine universelle CA/CC

Présentation du produit

Paramètres techniques

Données techniques

Tableau 1

Tableau 2

Tableau 3

Formulaire de sélection de produits

Télécharger les fichiers

Présentation du produit

Paramètres techniques

Données techniques

Tableau 1

Tableau 2

Tableau 3

Formulaire de sélection de produits

Télécharger les fichiers

Produits recommandés

Contacteur magnétique CA EKC2 9~95A

Contacteur de parasurtenseurs intégré EKC2SU

Contacteur magnétique CA économique EKC2S avec une plage de 9 à 95 A

Contacteur magnétique AC EKC1 9~95A

Produits recommandés

Contacteur magnétique CA EKC2 9~95A

Contacteur de parasurtenseurs intégré EKC2SU

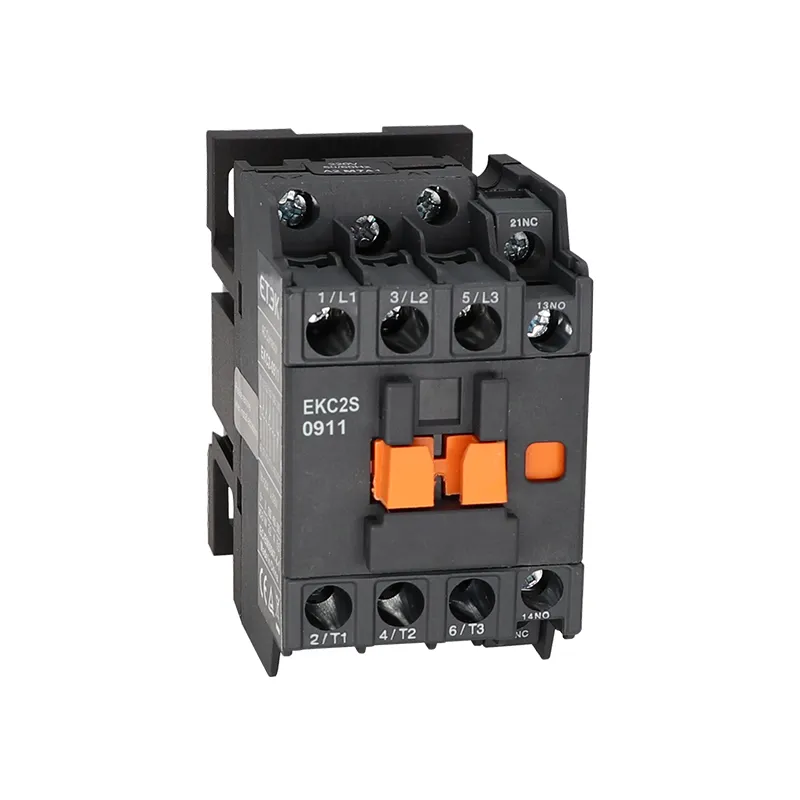

Contacteur magnétique CA économique EKC2S avec une plage de 9 à 95 A

Contacteur magnétique AC EKC1 9~95A

Contacteur à large plage de tension EKC2W avec bobine universelle CA/CC

Les contacteurs à large plage de tension de la série EKC2W avec bobine universelle AC/DC sont utilisés pour contrôler les moteurs triphasés et les circuits d'alimentation jusqu'à 690 VAC et 250 VDC.

Contacteur à large plage de tension EKC2W avec bobine universelle CA/CC

Présentation du produit

Paramètres techniques

Données techniques

Tableau 1

Tableau 2

Tableau 3

Formulaire de sélection de produits

Télécharger les fichiers

Présentation du produit

Paramètres techniques

Données techniques

Tableau 1

Tableau 2

Tableau 3

Formulaire de sélection de produits

Télécharger les fichiers

Produits recommandés

Produits recommandés

Entrer en contact
