Présentation du produit

Le contacteur CA de la série EKC2 présente une apparence innovante et une structure compacte. Il est utilisé pour démarrer et contrôler fréquemment les moteurs à courant alternatif, connecter et couper des circuits sur de longues distances et peut être combiné avec des relais de surcharge thermique appropriés pour former un démarreur électromagnétique. Il est équipé d'un contact auxiliaire 1NO+1NC.
Conforme aux normes : IEC 60947-1, IEC 60947-4-1.

Application	Circuits de fermeture et de coupure à distance
	Protégez le circuit contre les surcharges lors de l'assemblage avec un relais de surcharge thermique
	Démarrage et contrôle fréquents du contacteur AC
Valeur électrique	CA 50/60 Hz, 690 V, jusqu'à 95 A
Catégorie d'utilisation	AC-3, AC-4
Altitude	≤2000m
Température ambiante	-5℃~+40℃
Catégorie de montage	III
Conditions de montage	L'inclinaison entre le plan de montage et le plan vertical ne doit pas dépasser ±5°

Désignation du type

CE	C	2	25	11
Code de l'entreprise	Contacteur	Séquence de conception N°	Spécification de base, exprimée avec le courant nominal de fonctionnement (380V/400V, Ac3)	Nombre de contacts 11 : 3 contacts principaux NO + 1 contact auxiliaire NO + 1 contact auxiliaire NC (9A,12A,18A,25A,32A,38A,40A,50A,65A,80A,95A)

Paramètres techniques

Données techniques

Tableau 1

Modèle n°		EKC2-09	EKC2-12	EKC2-18	EKC2-25	EKC2-32	EKC2-38
Polonais		3P
Courant nominal de chauffage conventionnel	Ith(A)	20	20	32	40	50	50
Tension nominale Ui(V)	Interface utilisateur (V)	690
Courant de fonctionnement nominal Ue=380/415V	AC-3 Ie(A)	9	12	18	25	32	38
Courant de fonctionnement nominal Ue=380/415V	AC-4 Ie(A)	3.5	5	7.7	8.5	12	14
Moteur à cage triphasé à commande de puissance AC-3	220/240V KW	2.2	3	4	5.5	7.5	8.9
	380/415V KW	4	5.5	7.5	11	15	18,5
	660/690V KW	5.5	7.5	10	15	18,5	18,5
Durée de vie électrique (x10 ³ opérations)	AC-3	1100	1100	1100	1100	900	900
Durée de vie électrique (x10 ³ opérations)	AC-4	220
Durée de vie mécanique (x10 ⁶ opérations)		12	12	12	10	10	10
Fusible assorti	Taille	RT16-00
Fusible assorti	UN	20	20	32	40	50	50
Contact principal	3 NON
Contact auxiliaire intégré	1NO+1NF

Tableau 2

Modèle n°		EKC2-40	EKC2-50	EKC2-65	EKC2-80	EKC2-95
Polonais		3P
Courant nominal de chauffage conventionnel	Ith(A)	60	80	80	100	125
Tension nominale Ui(V)	Interface utilisateur (V)	690
Courant de fonctionnement nominal Ue=380/415V	AC-3 Ie(A)	40	50	65	80	95
Courant de fonctionnement nominal Ue=380/415V	AC-4 Ie(A)	18,5	24	28	37	44
Moteur à cage triphasé à commande de puissance AC-3	220/240V KW	11	15	18,5	22	25
	380/415V KW	18,5	22	30	37	45
	660/690V KW	30	33	37	45	45
Durée de vie électrique (x10 ³ opérations)	AC-3	900	900	900	650	650
Durée de vie électrique (x10 ³ opérations)	AC-4	170			110
Durée de vie mécanique (x10 ⁶ opérations)		9	9	9	6.5	6.5
Fusible assorti	Taille	RT16-00
Fusible assorti	UN	63	80	80	100	125
Contact principal	3 NON
Contact auxiliaire intégré	1NO+1NF

Tableau 3

Connexion du terminal
Modèle	Section de câblage (Cu)				Taille de la vis	Couple de serrage (Nm)
Modèle	Nombre de pièces	Câble flexible avec douille pressée à froid (mm2)	Câble flexible sans douille pressée à froid (mm2)	Câble rigide (mm2)	Taille de la vis	Couple de serrage (Nm)
EKC2-09	1~2	2.5	4	4	M3.5	0,8
EKC2-12	1~2	2.5	4	4	M3.5	0,8
EKC2-18	1~2	4	6	6	M3.5	0,8
EKC2-25	1	4	10	6	M4	1.2
EKC2-25	2	4	6	6	M4	1.2
EKC2-32	1	4	10	6	M4	1.2
EKC2-32	2	4	6	6	M4	1.2
EKC2-38	1	4	10	6	M4	1.2
EKC2-38	2	4	6	6	M4	1.2
EKC2-40	1	10	16	10	M4	3.5
EKC2-40	2	10	10	10	M8	3.5
EKC2-50	1	16	25	25	M8	3.5
EKC2-50	2	16	16	-	M8	3.5
EKC2-65	1	16	25	25	M8	3.5
EKC2-65	2	16	16	-	M8	3.5
EKC2-80	1	50	50	50	M8	3.5
EKC2-80	2	25	35	-	M10	4.0
EKC2-95	1	50	50	50	M10	4.0
EKC2-95	2	25	35	-	M10	4.0

Dimensions

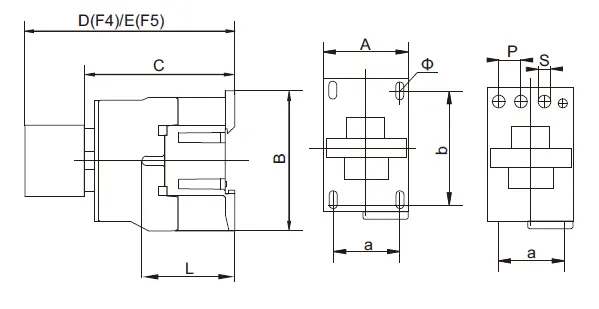

EKC2-09 ~ 38

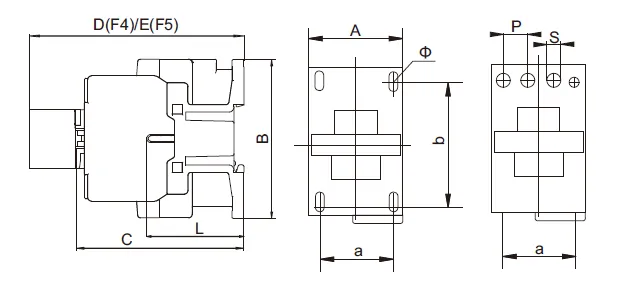

EKC2-25 ~ 32

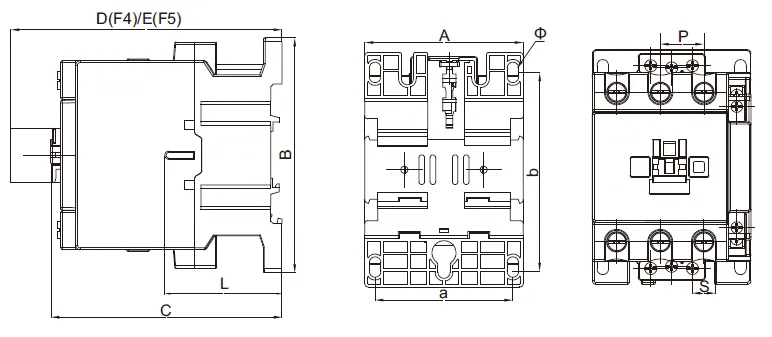

EKC2-40 ~ 65

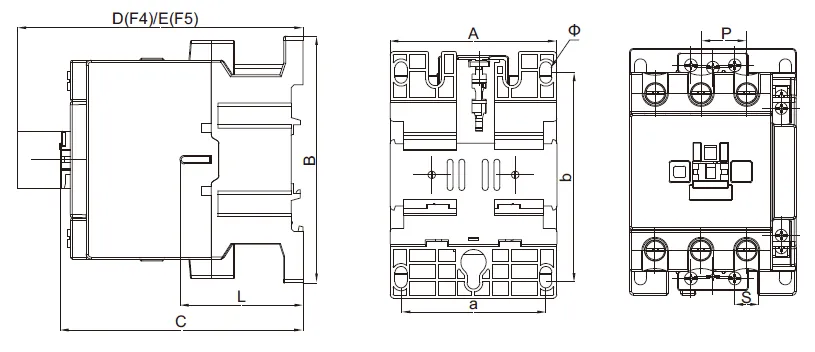

EKC2-80-95

Modèle	Amax	Bmax	Cmax	Dmax	Emax	et	b	Φ	L	P.	S
EKC2-09 ~ 18	45	74,5	87	120	124	34,5	50/60	4.5	51	11	10.5
EKC2-25,32	56	87	98,6	132	136	40	61,5	4.5	59.3	14.2	13
EKC2-40_65	75	127	118	151.1	155	63,5	105	6	63.2	20	14
EKC2-80 ~ 95	86	126,5	126,5	158,5	162,5	74,5	105	6	63.2	23,5	17.5

Formulaire de sélection de produits

Reference No.	Specification
EKC2-0911-24	Contactor 4KW AC3 9A 3P+1NO+1NC Coil 24VAC
EKC2-0911-42	Contactor 4KW AC3 9A 3P+1NO+1NC Coil 42VAC
EKC2-0911-48	Contactor 4KW AC3 9A 3P+1NO+1NC Coil 48VAC
EKC2-0911-110	Contactor 4KW AC3 9A 3P+1NO+1NC Coil 110VAC
EKC2-0911-220	Contactor 4KW AC3 9A 3P+1NO+1NC Coil 220VAC
EKC2-0911-230	Contactor 4KW AC3 9A 3P+1NO+1NC Coil 230VAC
EKC2-0911-240	Contactor 4KW AC3 9A 3P+1NO+1NC Coil 240VAC
EKC2-0911-380	Contactor 4KW AC3 9A 3P+1NO+1NC Coil 380VAC
EKC2-0911-415	Contactor 4KW AC3 9A 3P+1NO+1NC Coil 415VAC
EKC2-1211-24	Contactor 5.5KW AC3 12A 3P+1NO+1NC Coil 24VAC
EKC2-1211-42	Contactor 5.5KW AC3 12A 3P+1NO+1NC Coil 42VAC
EKC2-1211-48	Contactor 5.5KW AC3 12A 3P+1NO+1NC Coil 48VAC
EKC2-1211-110	Contactor 5.5KW AC3 12A 3P+1NO+1NC Coil 110VAC
EKC2-1211-220	Contactor 5.5KW AC3 12A 3P+1NO+1NC Coil 220VAC
EKC2-1211-230	Contactor 5.5KW AC3 12A 3P+1NO+1NC Coil 230VAC
EKC2-1211-240	Contactor 5.5KW AC3 12A 3P+1NO+1NC Coil 240VAC
EKC2-1211-380	Contactor 5.5KW AC3 12A 3P+1NO+1NC Coil 380VAC
EKC2-1211-415	Contactor 5.5KW AC3 12A 3P+1NO+1NC Coil 415VAC
EKC2-1811-24	Contactor 7.5KW AC3 18A 3P+1NO+1NC Coil 24VAC
EKC2-1811-42	Contactor 7.5KW AC3 18A 3P+1NO+1NC Coil 42VAC
EKC2-1811-48	Contactor 7.5KW AC3 18A 3P+1NO+1NC Coil 48VAC
EKC2-1811-110	Contactor 7.5KW AC3 18A 3P+1NO+1NC Coil 110VAC
EKC2-1811-220	Contactor 7.5KW AC3 18A 3P+1NO+1NC Coil 220VAC
EKC2-1811-230	Contactor 7.5KW AC3 18A 3P+1NO+1NC Coil 230VAC
EKC2-1811-240	Contactor 7.5KW AC3 18A 3P+1NO+1NC Coil 240VAC
EKC2-1811-380	Contactor 7.5KW AC3 18A 3P+1NO+1NC Coil 380VAC
EKC2-1811-415	Contactor 7.5KW AC3 18A 3P+1NO+1NC Coil 415VAC

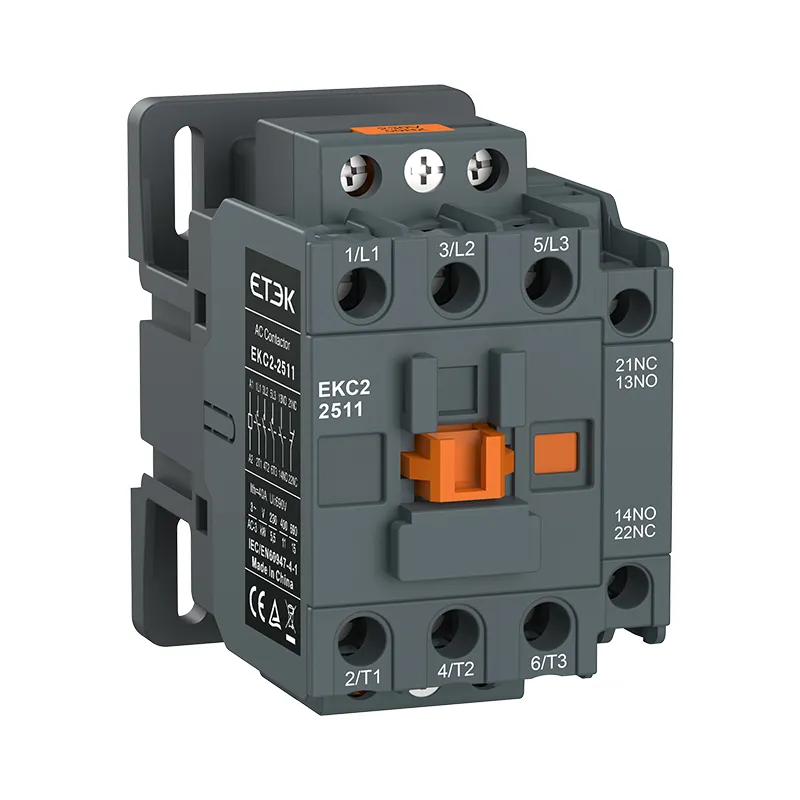

EKC2-2511-24	Contactor 11KW AC3 25A 3P+1NO+1NC Coil 24VAC
EKC2-2511-42	Contactor 11KW AC3 25A 3P+1NO+1NC Coil 42VAC
EKC2-2511-48	Contactor 11KW AC3 25A 3P+1NO+1NC Coil 48VAC
EKC2-2511-110	Contactor 11KW AC3 25A 3P+1NO+1NC Coil 110VAC
EKC2-2511-220	Contactor 11KW AC3 25A 3P+1NO+1NC Coil 220VAC
EKC2-2511-230	Contactor 11KW AC3 25A 3P+1NO+1NC Coil 230VAC
EKC2-2511-240	Contactor 11KW AC3 25A 3P+1NO+1NC Coil 240VAC
EKC2-2511-380	Contactor 11KW AC3 25A 3P+1NO+1NC Coil 380VAC
EKC2-2511-415	Contactor 11KW AC3 25A 3P+1NO+1NC Coil 415VAC
EKC2-3211-24	Contactor 15KW AC3 32A 3P+1NO+1NC Coil 24VAC
EKC2-3211-42	Contactor 15KW AC3 32A 3P+1NO+1NC Coil 42VAC
EKC2-3211-48	Contactor 15KW AC3 32A 3P+1NO+1NC Coil 48VAC
EKC2-3211-110	Contactor 15KW AC3 32A 3P+1NO+1NC Coil 110VAC
EKC2-3211-220	Contactor 15KW AC3 32A 3P+1NO+1NC Coil 220VAC
EKC2-3211-230	Contactor 15KW AC3 32A 3P+1NO+1NC Coil 230VAC
EKC2-3211-240	Contactor 15KW AC3 32A 3P+1NO+1NC Coil 240VAC
EKC2-3211-380	Contactor 15KW AC3 32A 3P+1NO+1NC Coil 380VAC
EKC2-3211-415	Contactor 15KW AC3 32A 3P+1NO+1NC Coil 415VAC
EKC2-3811-24	Contactor 18.5KW AC3 40A 3P+1NO+1NC Coil 24VAC
EKC2-3811-42	Contactor 18.5KW AC3 40A 3P+1NO+1NC Coil 42VAC
EKC2-3811-48	Contactor 18.5KW AC3 40A 3P+1NO+1NC Coil 48VAC
EKC2-3811-110	Contactor 18.5KW AC3 40A 3P+1NO+1NC Coil 110VAC
EKC2-3811-220	Contactor 18.5KW AC3 40A 3P+1NO+1NC Coil 220VAC
EKC2-3811-230	Contactor 18.5KW AC3 40A 3P+1NO+1NC Coil 230VAC
EKC2-3811-240	Contactor 18.5KW AC3 40A 3P+1NO+1NC Coil 240VAC
EKC2-3811-380	Contactor 18.5KW AC3 40A 3P+1NO+1NC Coil 380VAC
EKC2-3811-415	Contactor 18.5KW AC3 40A 3P+1NO+1NC Coil 415VAC

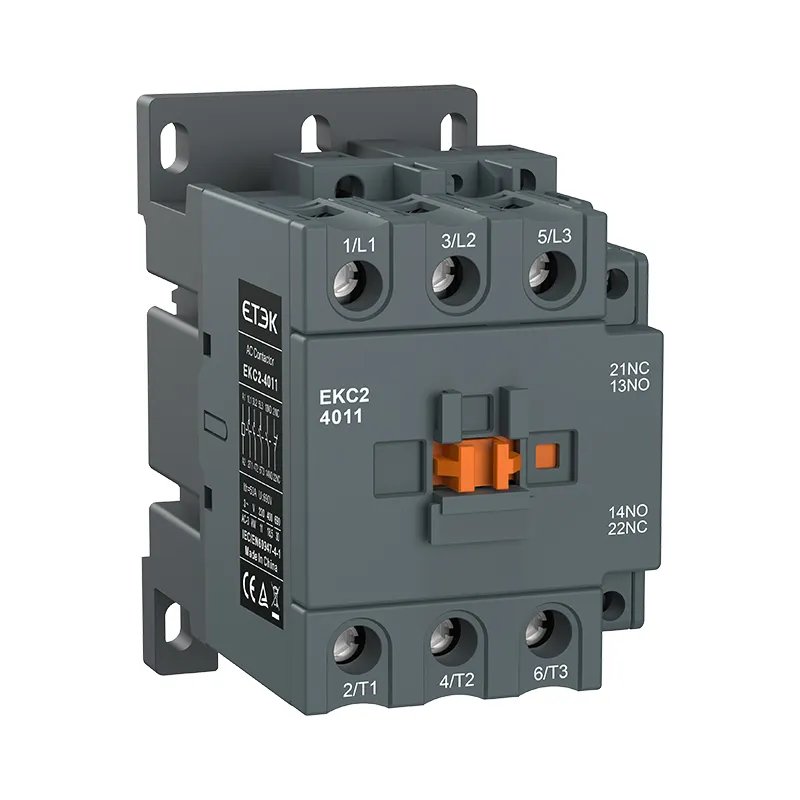

EKC2-4011-24	Contactor 18.5KW AC3 40A 3P+1NO+1NC Coil 24VAC
EKC2-4011-42	Contactor 18.5KW AC3 40A 3P+1NO+1NC Coil 42VAC
EKC2-4011-48	Contactor 18.5KW AC3 40A 3P+1NO+1NC Coil 48VAC
EKC2-4011-110	Contactor 18.5KW AC3 40A 3P+1NO+1NC Coil 110VAC
EKC2-4011-220	Contactor 18.5KW AC3 40A 3P+1NO+1NC Coil 220VAC
EKC2-4011-230	Contactor 18.5KW AC3 40A 3P+1NO+1NC Coil 230VAC
EKC2-4011-240	Contactor 18.5KW AC3 40A 3P+1NO+1NC Coil 240VAC
EKC2-4011-380	Contactor 18.5KW AC3 40A 3P+1NO+1NC Coil 380VAC
EKC2-4011-415	Contactor 18.5KW AC3 40A 3P+1NO+1NC Coil 415VAC
EKC2-5011-24	Contactor 22KW AC3 50A 3P+1NO+1NC Coil 24VAC
EKC2-5011-42	Contactor 22KW AC3 50A 3P+1NO+1NC Coil 42VAC
EKC2-5011-48	Contactor 22KW AC3 50A 3P+1NO+1NC Coil 48VAC
EKC2-5011-110	Contactor 22KW AC3 50A 3P+1NO+1NC Coil 110VAC
EKC2-5011-220	Contactor 22KW AC3 50A 3P+1NO+1NC Coil 220VAC
EKC2-5011-230	Contactor 22KW AC3 50A 3P+1NO+1NC Coil 230VAC
EKC2-5011-240	Contactor 22KW AC3 50A 3P+1NO+1NC Coil 240VAC
EKC2-5011-380	Contactor 22KW AC3 50A 3P+1NO+1NC Coil 380VAC
EKC2-5011-415	Contactor 22KW AC3 50A 3P+1NO+1NC Coil 415VAC
EKC2-6511-24	Contactor 30KW AC3 65A 3P+1NO+1NC Coil 24VAC
EKC2-6511-42	Contactor 30KW AC3 65A 3P+1NO+1NC Coil 42VAC
EKC2-6511-48	Contactor 30KW AC3 65A 3P+1NO+1NC Coil 48VAC
EKC2-6511-110	Contactor 30KW AC3 65A 3P+1NO+1NC Coil 110VAC
EKC2-6511-220	Contactor 30KW AC3 65A 3P+1NO+1NC Coil 220VAC
EKC2-6511-230	Contactor 30KW AC3 65A 3P+1NO+1NC Coil 230VAC
EKC2-6511-240	Contactor 30KW AC3 65A 3P+1NO+1NC Coil 240VAC
EKC2-6511-380	Contactor 30KW AC3 65A 3P+1NO+1NC Coil 380VAC
EKC2-6511-415	Contactor 30KW AC3 65A 3P+1NO+1NC Coil 415VAC
EKC2-8011-24	Contactor 37KW AC3 80A 3P+1NO+1NC Coil 24VAC
EKC2-8011-42	Contactor 37KW AC3 80A 3P+1NO+1NC Coil 42VAC
EKC2-8011-48	Contactor 37KW AC3 80A 3P+1NO+1NC Coil 48VAC
EKC2-8011-110	Contactor 37KW AC3 80A 3P+1NO+1NC Coil 110VAC
EKC2-8011-220	Contactor 37KW AC3 80A 3P+1NO+1NC Coil 220VAC
EKC2-8011-230	Contactor 37KW AC3 80A 3P+1NO+1NC Coil 230VAC
EKC2-8011-240	Contactor 37KW AC3 80A 3P+1NO+1NC Coil 240VAC
EKC2-8011-380	Contactor 37KW AC3 80A 3P+1NO+1NC Coil 380VAC
EKC2-8011-415	Contactor 37KW AC3 80A 3P+1NO+1NC Coil 415VAC

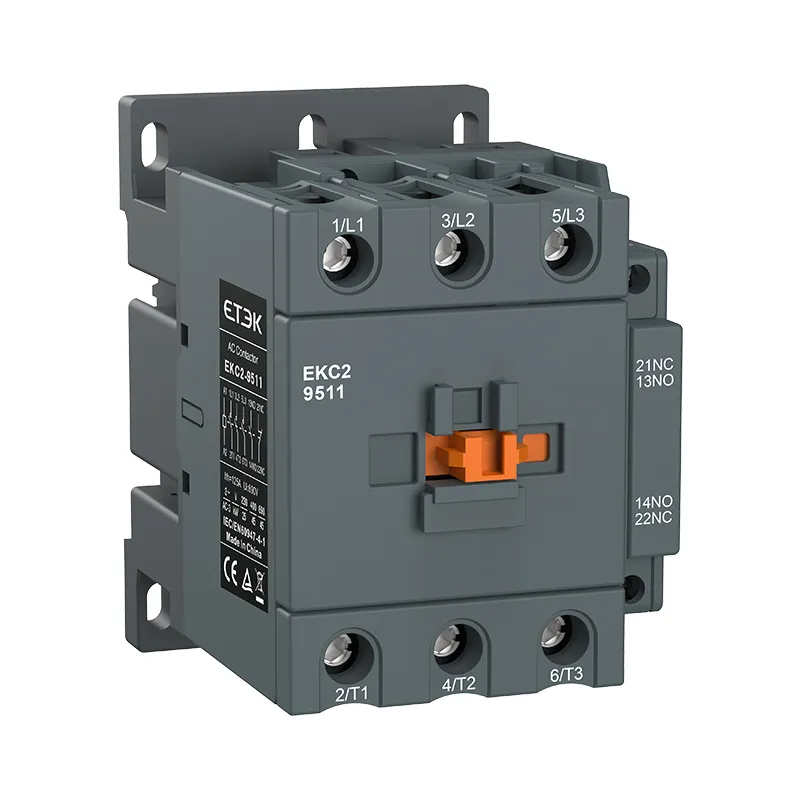

EKC2-9511-24	Contactor 45KW AC3 95A 3P+1NO+1NC Coil 24VAC
EKC2-9511-42	Contactor 45KW AC3 95A 3P+1NO+1NC Coil 42VAC
EKC2-9511-48	Contactor 45KW AC3 95A 3P+1NO+1NC Coil 48VAC
EKC2-9511-110	Contactor 45KW AC3 95A 3P+1NO+1NC Coil 110VAC
EKC2-9511-220	Contactor 45KW AC3 95A 3P+1NO+1NC Coil 220VAC
EKC2-9511-230	Contactor 45KW AC3 95A 3P+1NO+1NC Coil 230VAC
EKC2-9511-240	Contactor 45KW AC3 95A 3P+1NO+1NC Coil 240VAC
EKC2-9511-380	Contactor 45KW AC3 95A 3P+1NO+1NC Coil 380VAC
EKC2-9511-415	Contactor 45KW AC3 95A 3P+1NO+1NC Coil 415VAC
