Contacteur de protection contre les surtensions intégré

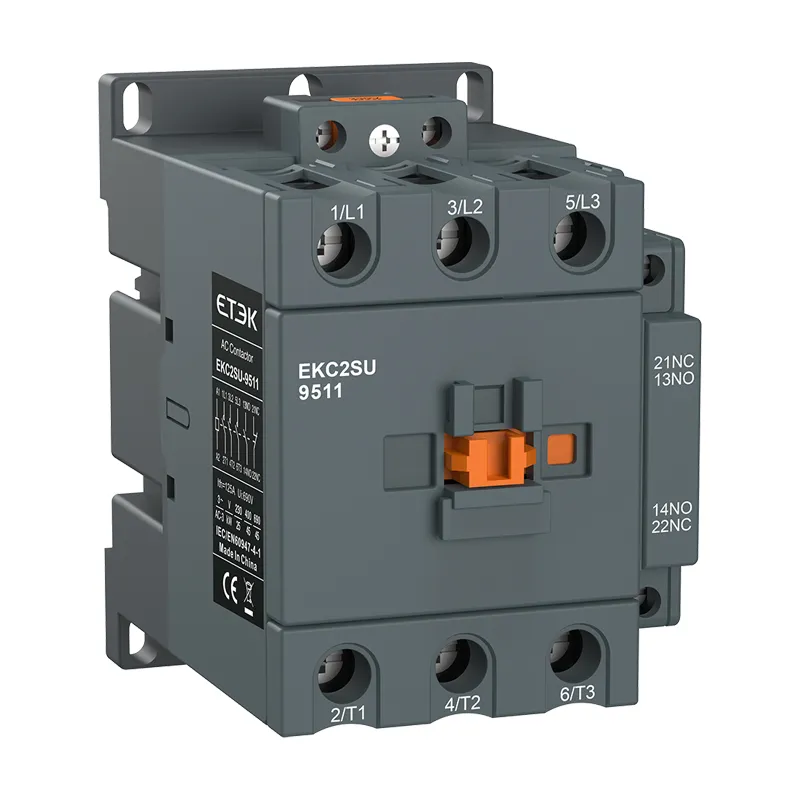

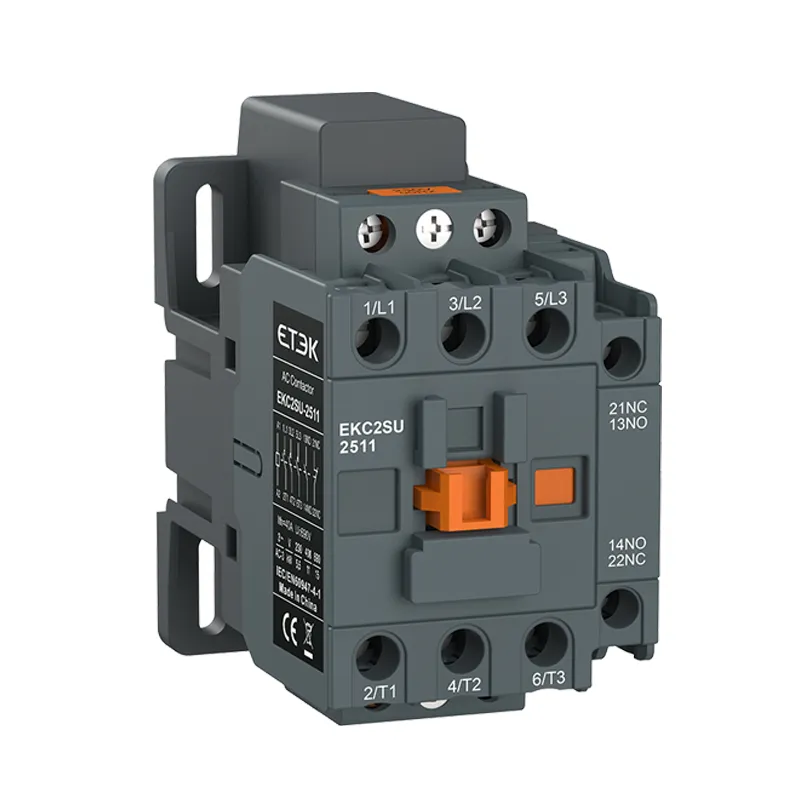

Les contacteurs CA de la série EKC2SU sont utilisés pour la commande de circuits de moteurs triphasés jusqu'à 690 V CA. Ces contacteurs, de type bloc, possèdent 3 pôles principaux. Ils intègrent un contact auxiliaire 1NO+1NF et une protection contre les surtensions, ce qui permet de réduire les coûts et le temps d'installation.
Comparativement aux contacteurs utilisant des suppresseurs de surtension extrêmes, les contacteurs utilisant des suppresseurs de surtension intégrés offrent des performances plus fiables et, en même temps, les surtensions sont gérées par le contacteur lui-même et la surtension n'atteint jamais le circuit de commande.

Pourquoi la protection contre les surtensions est-elle nécessaire pour les contacteurs CA ?

Les bobines des contacteurs CA sont intrinsèquement inductives. Lors de la coupure de la bobine, une tension transitoire élevée est générée, susceptible de provoquer des interférences électromagnétiques et d'imposer des contraintes électriques aux dispositifs de commande électroniques.

Pour garantir un fonctionnement fiable dans les systèmes de commande industriels, le contacteur intègre un parafoudre RC connecté directement aux bornes de la bobine (A1–A2). Ce parafoudre limite la surtension à la coupure de la bobine, améliore la compatibilité électromagnétique (CEM) et contribue à protéger les sorties de commande sensibles telles que les automates programmables et les interfaces à semi-conducteurs. De ce fait, le contacteur assure un fonctionnement stable et durable dans les environnements industriels exigeants.

Principaux avantages

• Surtension de coupure de bobine réduite
• Performances CEM améliorées
• Protection renforcée pour les sorties des automates programmables et des commandes électroniques
• Fiabilité et durée de vie accrues du système

Caractéristiques techniques

Tableau 1

Tableau 2

Tableau 3

Tableau 4

Formulaire de sélection de produits
