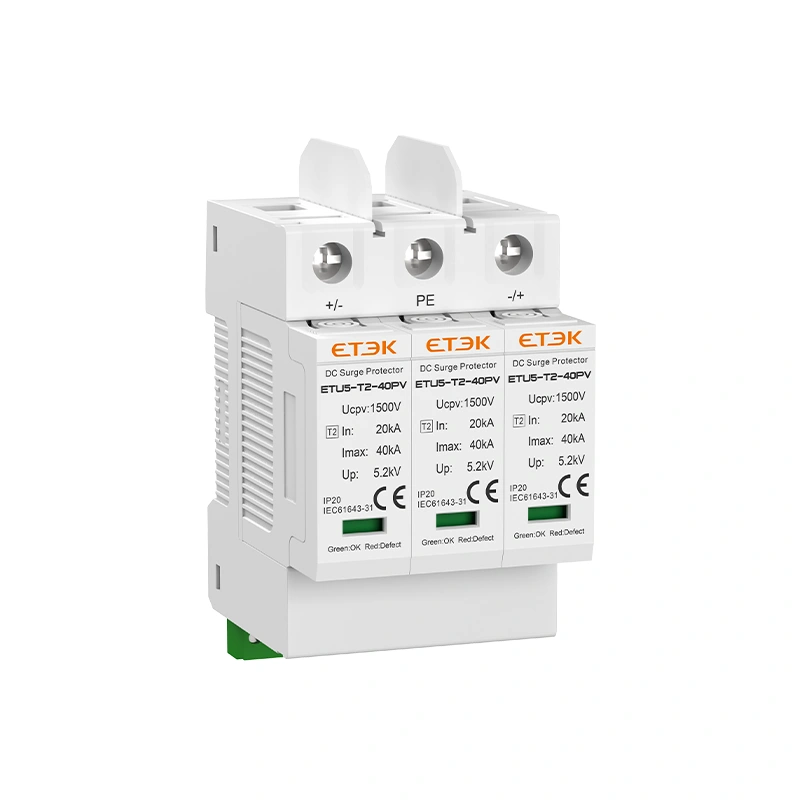

Dispositif de protection contre les surtensions CC de type 2 pour panneaux photovoltaïques

La série de dispositifs de protection contre les surtensions en courant continu ETU5-T2-40PV est conçue pour offrir une protection renforcée contre les surtensions du côté courant continu des installations photovoltaïques solaires. Elle convient aux boîtiers de raccordement des chaînes photovoltaïques et aux entrées courant continu des onduleurs, contribuant ainsi à améliorer la fiabilité du système en limitant les effets des surtensions induites par la foudre et des surtensions transitoires.

Grâce à sa capacité de décharge accrue, adaptée aux applications photovoltaïques exigeantes, cette série est particulièrement indiquée pour les installations solaires nécessitant une protection robuste et fiable du côté courant continu.

Type : Type 2
Ucpv : 600 V / 800 V / 1 000 V / 1 500 V
In : 20 kA (8/20 μs)
Imax : 40 kA (8/20 μs)
Courant de court-circuit nominal (Iscpv) : 2000 A
Lieu d'utilisation : boîtiers de chaînes photovoltaïques, côté entrée CC de l'onduleur

Renseignez-vous dès MAINTENANT

Caractéristiques du produit

①	ETEK	⑥	Installation photovoltaïque
②	Série T	⑦	N° du module : Module 2:2 ; Module 3:3
③	Série SPD n° 5	⑧	Uc: 600:DC600V; 800:DC800V; 1000:DC1000V; 1500:DC1500V
④	Classe II / Type 2	⑨	Avec signalisation à distance
⑤	Imax: 40kA

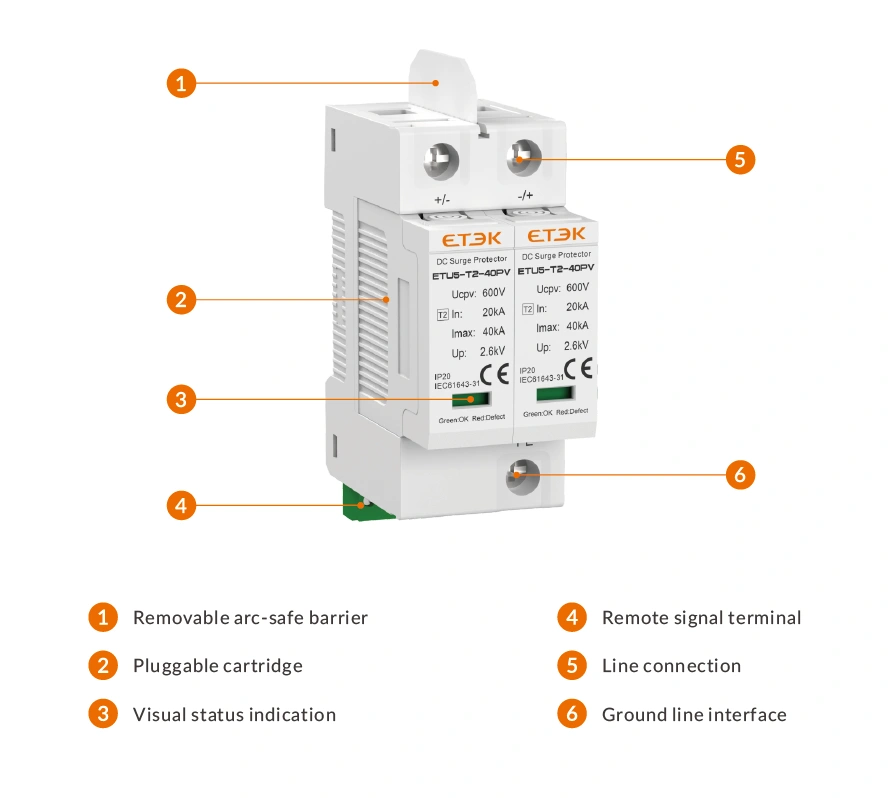

Protection contre les surtensions de type 2 pour les installations photovoltaïques solaires
Entrée : 20 kA (8/20 μs)
Imax : 40 kA (8/20 μs)
Ucpv : jusqu'à 1 500 V CC
Iscpv : 2 000 A
Signalisation à distance en option
Indication visuelle de l'état
Montage sur rail DIN 35 mm
Barrière anti-arc amovible
Norme : CEI/EN 61643-31 Dispositifs de protection contre les surtensions à basse tension

Conseils d'utilisation

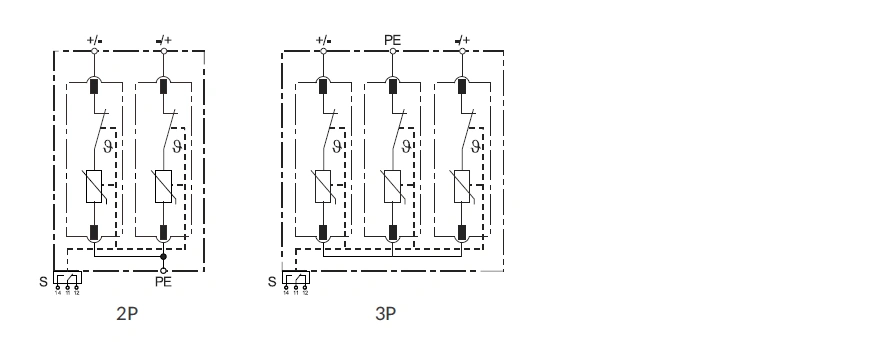

Schéma de circuit de base

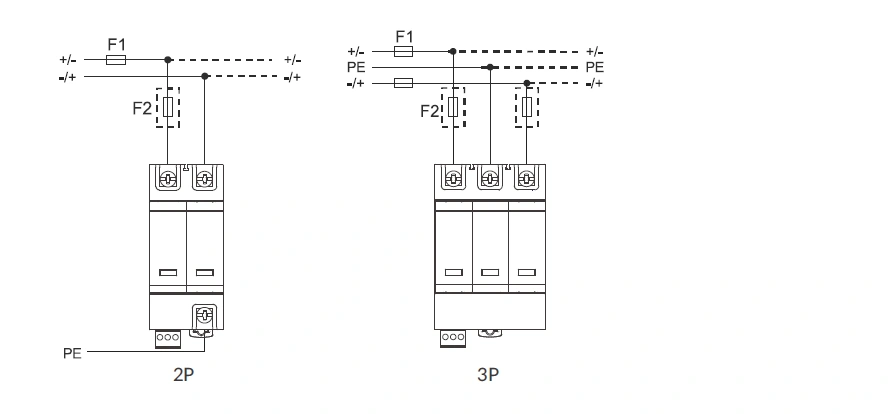

Schéma de raccordement

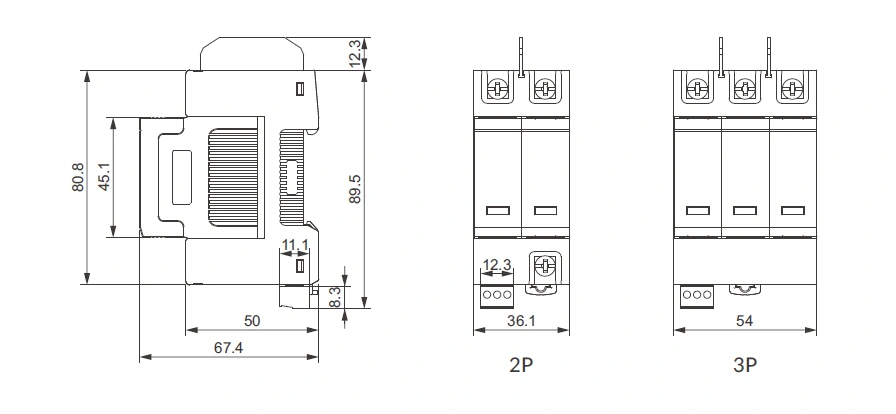

Dimensions (mm)

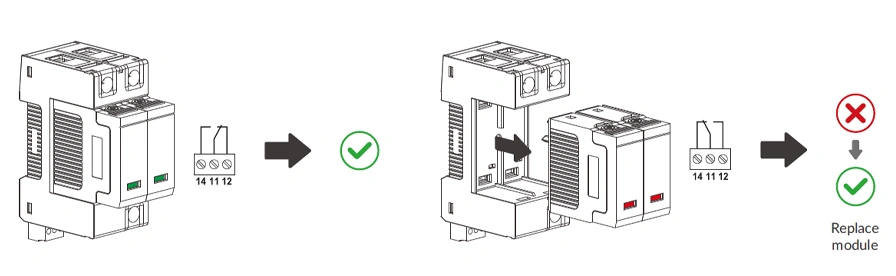

Entretien

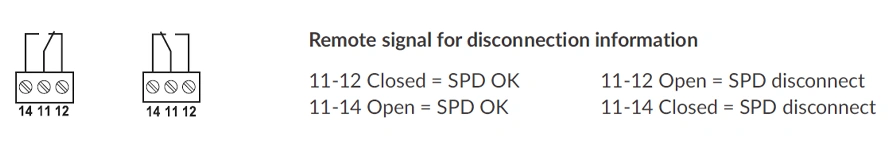

Terminal de signal à distance

Caractéristiques techniques

Nombre de pôles		2P (2 modules), 3P (3 modules)
Emplacement d'utilisation		Boîtier de raccordement, onduleur
Mode de protection		(CC+)-PE, (CC-)-PE, (CC+)-(CC-)
Éléments de protection		MOV haute énergie
Tension continue maximale en service continu		600 V	800 V	1 000 V	1500 V
Courant de décharge nominal (8/20 µs)	Ucpv	20 kA
Courant de décharge total (8/20 μs)	In	40 kA
Courant de décharge maximal (8/20 μs)	ITotal	40 kA
Niveau de protection en tension (2P)	Imax	2,6 kV	3,5 kV	4,0 kV	-
Niveau de protection en tension (3P)	Haut	-	-	4,0 kV	5,2 kV
Temps de réponse	Haut	≤25 ns
Courant de court-circuit nominal	tA	2000 A
Plage de température de fonctionnement	Iscpv	-40 °C à +80 °C
Indication d'état de fonctionnement/de défaut	Tu	Vert/Rouge
Section (min.)/(max.)		4 mm²/35 mm²
Montage		Rail DIN 35 mm, EN 60715
Matériau du boîtier		Thermoplastique UL94-V0
Indice de protection		IP20 (encastré)
Contacts à distance (RC)		En option
Capacité de commutation RC		CA : 250 V/0,5 A ; CC : 250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section des conducteurs RC (max.)		16 AWG (monoconducteur) / 1,5 mm² (monoconducteur)
