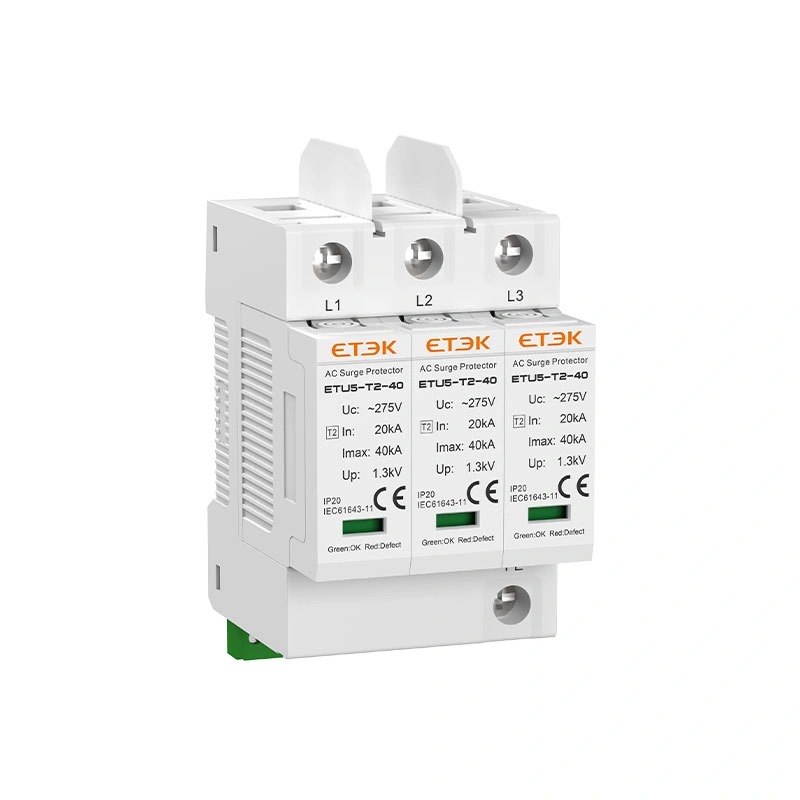

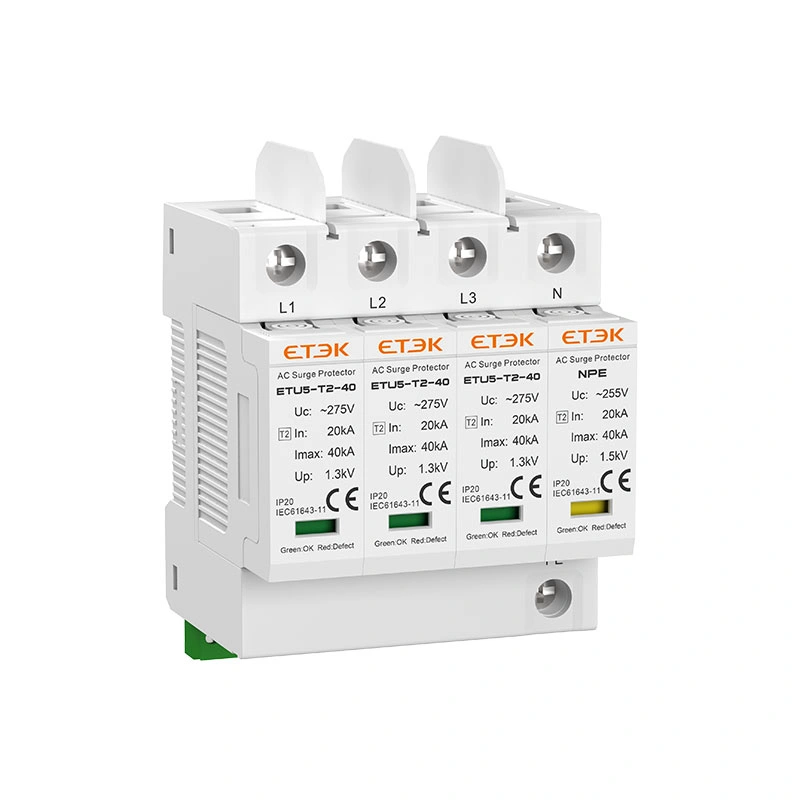

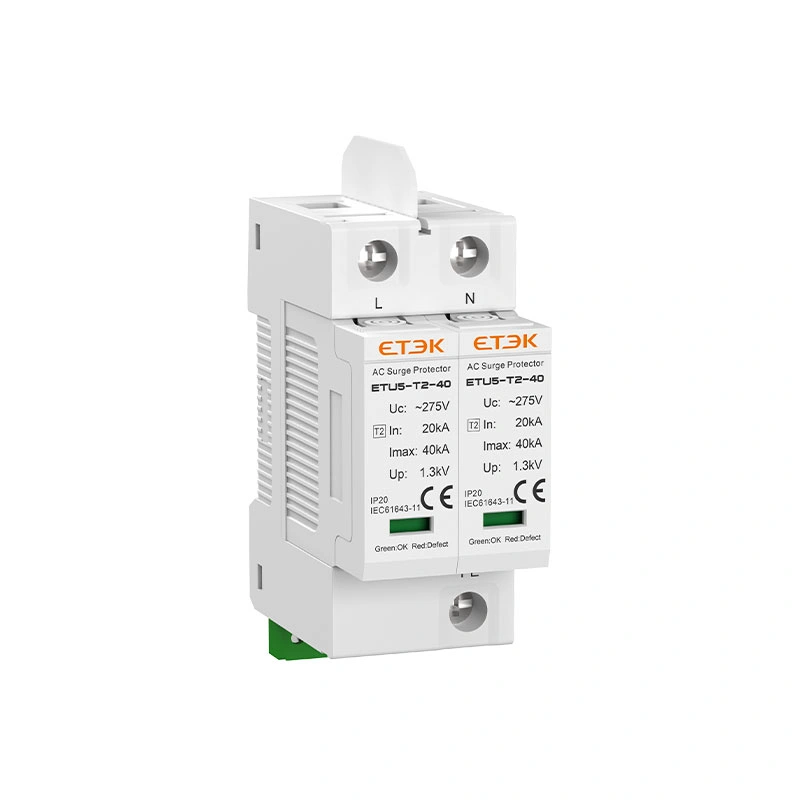

Le dispositif de protection contre les surtensions CA de la série ETU5-T2-40 est conçu pour assurer la protection contre les surtensions dans les réseaux de distribution électrique basse tension. Doté d'une protection de type 2 / classe II, d'une capacité In₂ de 20 kA (8/20 μs) et d'un courant maximal Imax de 40 kA (8/20 μs), il offre une protection fiable contre les surtensions d'origine foudreuse et les surtensions de commutation dans les applications de distribution en bâtiments et en milieu industriel.

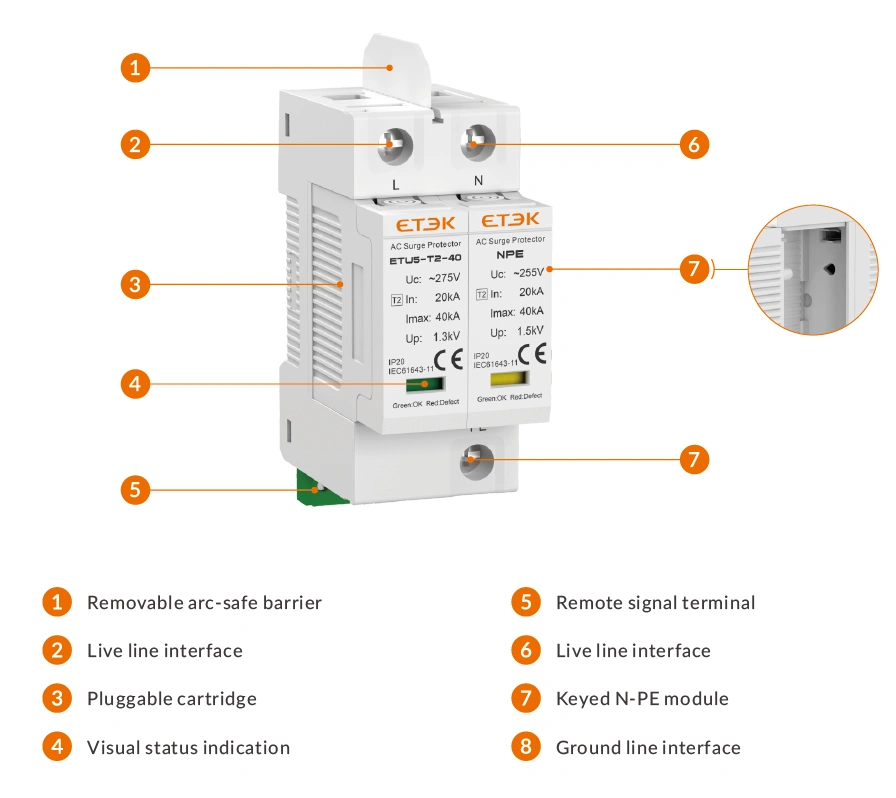

Le produit se caractérise par une conception de module N-PE à clé et une barrière anti-arc amovible qui aide à prévenir tout remplacement incorrect tout en améliorant la sécurité de l'installation et la facilité d'entretien. Son apparence et ses dimensions de montage sont conformes à celles des dispositifs de la série T, ce qui permet une installation côte à côte et une disposition uniforme du panneau.
| ① | ETEK | ⑤ | Imax: 40kA |
| ② | Série T | ⑥ | Nombre de pôles : 2 : 2P ; 3 : 3P ; 4 : 4P ; 1PN : 1P+NPE ; 3PN : 3P+NPE |
| ③ | Série SPD n° 5 | ⑦ | Uc: 150:150V; 275:275V; 320:320V; 385:385V; 440:440V |
| ④ | Classe II / Type 2 | ⑧ | Avec signalisation à distance |
| Nombre de pôles | 2P | 3P | 4P | 1P+NPE | 3P+NPE |

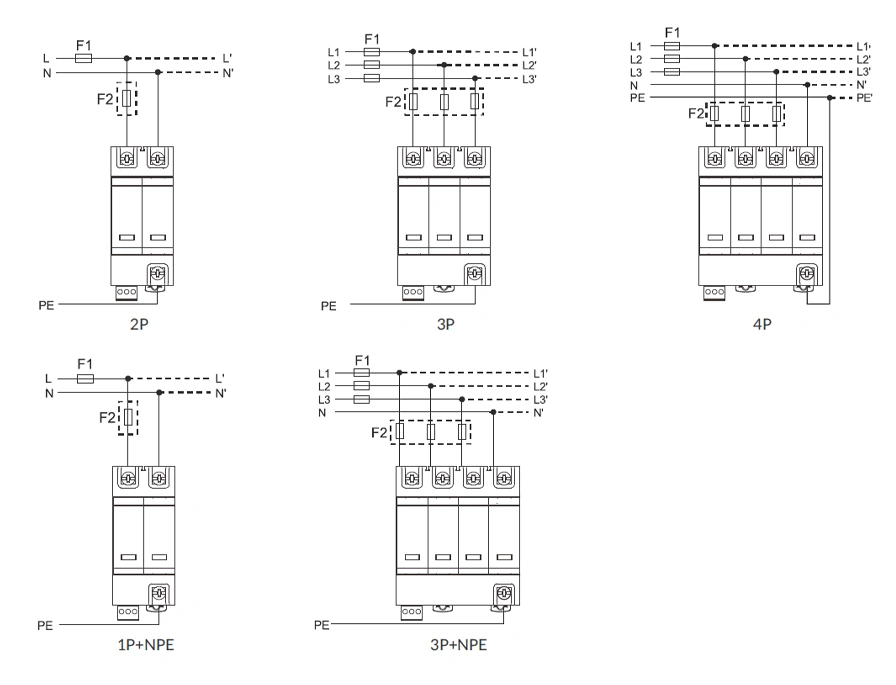

| Systèmes de réseau | TN-S | TN-C | TN-S | TT, TN-S | |

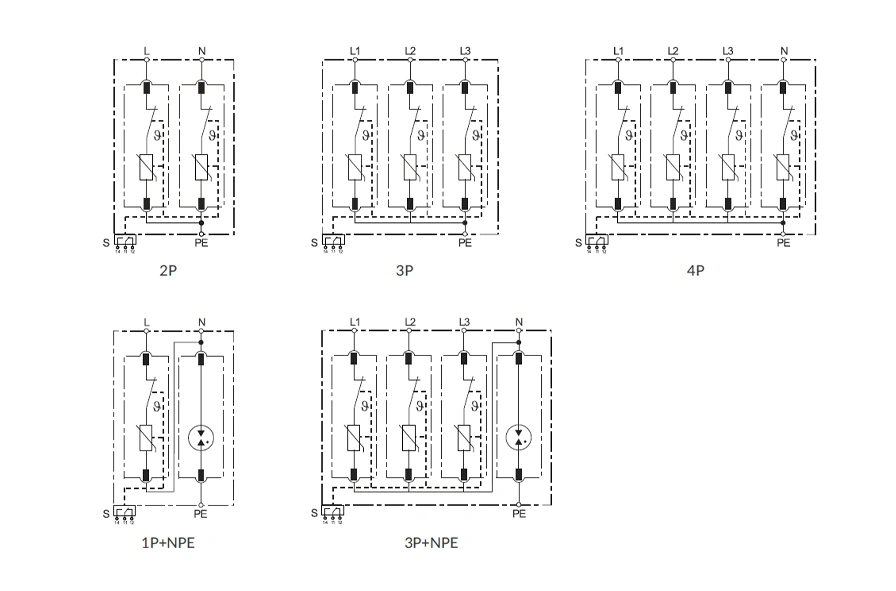

| Mode de protection | L-PE, N-PE | L-PEN | L-PE, N-PE | L-N, N-PE | |
| Éléments de protection | MOV haute énergie | MOV haute énergie et GDT | |||
| Tension de service continue maximale (L-N) |
Uc | 150V | 275V | 320V | 385V | 440V |
| Tension de service continue maximale (N-PE) |
Uc | 255V | ||||
| Courant de décharge nominal (8/20 μs) (L-N)/(N-PE) |
In | 20kA | ||||
| Courant de décharge maximal (8/20 μs) (L-N)/(N-PE) |
Imax | 20kA | ||||
| Niveau de protection contre les surtensions (L-N)/(N-PE) |
Up | 0.8kV/ 1.5kV | 1.3kV/ 1.5kV | 1.5kV/ 1.5kV | 1.8kV/ 1.5kV | 2.0kV/ 1.5kV |
| Niveau de protection contre les surtensions : 5 kA | Up | 0.6kV | 1.0kV | 1.2kV | 1.4kV | 1.6kV |
| Temps de réponse (L-N)/(N-PE) |
tA | ≤25ns / ≤100ns | ||||
| Plage de températures de fonctionnement | Tu | -40℃ to +80℃ | ||||
| Fusible de secours max. | 125A gL/gG | |||||
| Indication d'état de fonctionnement/de défaut | Vert / Rouge (L-N), Jaune (N-PE) | |||||
| Section transversale (min.)/(max.) |
4mm² / 35mm² | |||||

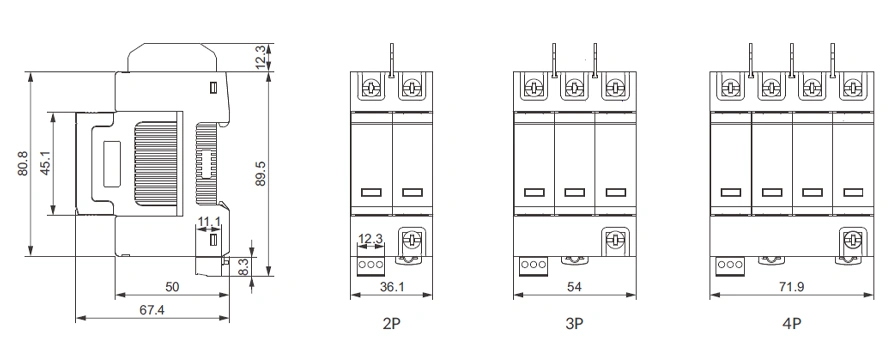

| Montage | Rail DIN 35 mm, EN 60715 | |||||
| Matériau du boîtier | Thermoplastique UL94-V0 | |||||
| Indice de protection | IP20 (encastré) | |||||

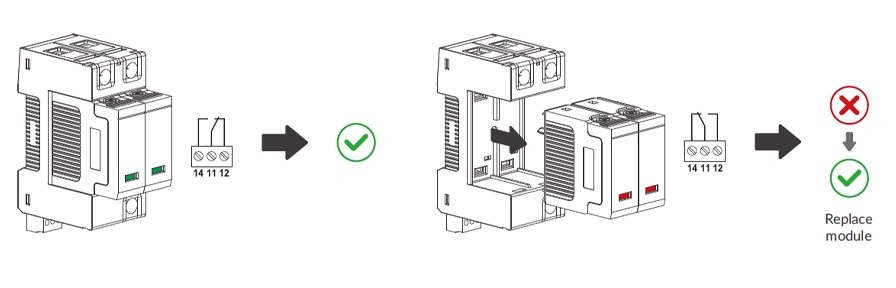

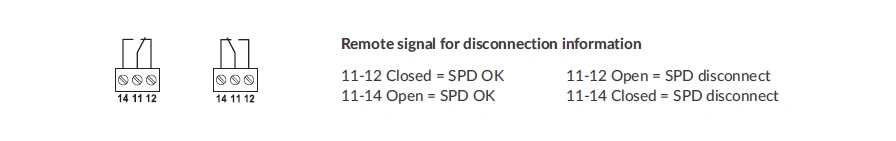

| Contacts à distance (RC) | En option | |||||
| Capacité de commutation RC |
AC: 250V/0.5A; DC: 250V/0.1A; 125V/0.2A; 75V/0.5A |
|||||
| Section maximale du conducteur RC | Section maximale du conducteur RC : 16 AWG (monoconducteur) / 1,5 mm² (monoconducteur) | |||||
| Tension alternative maximale en fonctionnement continu | |||||
| Nombre de pôles | 150V | 275V | 320V | 385V | 440V |
| 2P | ETU5-T2-40-2P150 | ETU5-T2-40-2P275 | ETU5-T2-40-2P320 | ETU5-T2-40-2P385 | ETU5-T2-40-2P440 |
| 3P | ETU5-T2-40-3P150 | ETU5-T2-40-3P275 | ETU5-T2-40-3P320 | ETU5-T2-40-3P385 | ETU5-T2-40-3P440 |
| 4P | ETU5-T2-40-4P150 | ETU5-T2-40-4P275 | ETU5-T2-40-4P320 | ETU5-T2-40-4P385 | ETU5-T2-40-4P440 |
| 1P+NPE | ETU5-T2-40-1PN150 | ETU5-T2-40-1PN275 | ETU5-T2-40-1PN320 | ETU5-T2-40-1PN385 | ETU5-T2-40-1PN440 |
| 3P+NPE | ETU5-T2-40-3PN150 | ETU5-T2-40-3PN275 | ETU5-T2-40-3PN320 | ETU5-T2-40-3PN385 | ETU5-T2-40-3PN440 |
| Avec signalisation à distance | |||||
| Nombre de pôles | 150V | 275V | 320V | 385V | 440V |
| 2P | ETU5-T2-40-2P150S | ETU5-T2-40-2P275S | ETU5-T2-40-2P320S | ETU5-T2-40-2P385S | ETU5-T2-40-2P440S |
| 3P | ETU5-T2-40-3P150S | ETU5-T2-40-3P275S | ETU5-T2-40-3P320S | ETU5-T2-40-3P385S | ETU5-T2-40-3P440S |
| 4P | ETU5-T2-40-4P150S | ETU5-T2-40-4P275S | ETU5-T2-40-4P320S | ETU5-T2-40-4P385S | ETU5-T2-40-4P440S |
| 1P+NPE | ETU5-T2-40-1PN150S | ETU5-T2-40-1PN275S | ETU5-T2-40-1PN320S | ETU5-T2-40-1PN385S | ETU5-T2-40-1PN440S |
| 3P+NPE | ETU5-T2-40-3PN150S | ETU5-T2-40-3PN275S | ETU5-T2-40-3PN320S | ETU5-T2-40-3PN385S | ETU5-T2-40-3PN440S |
