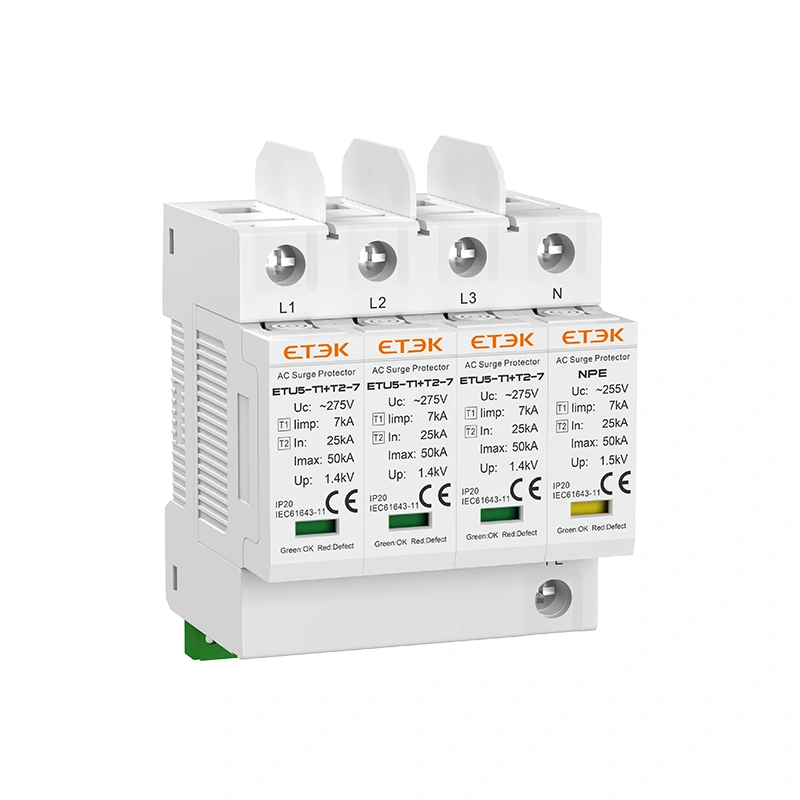

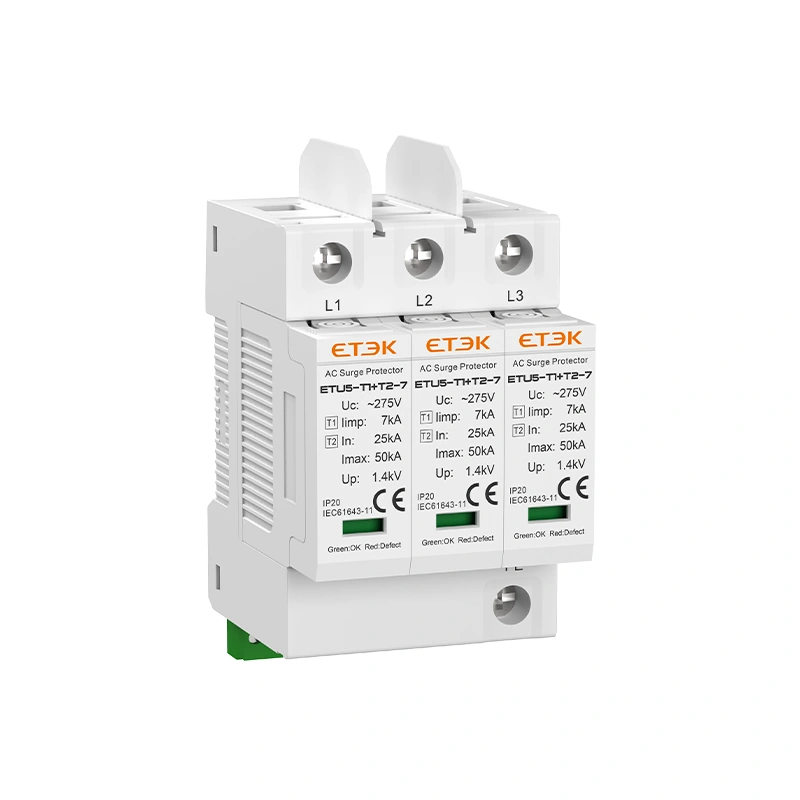

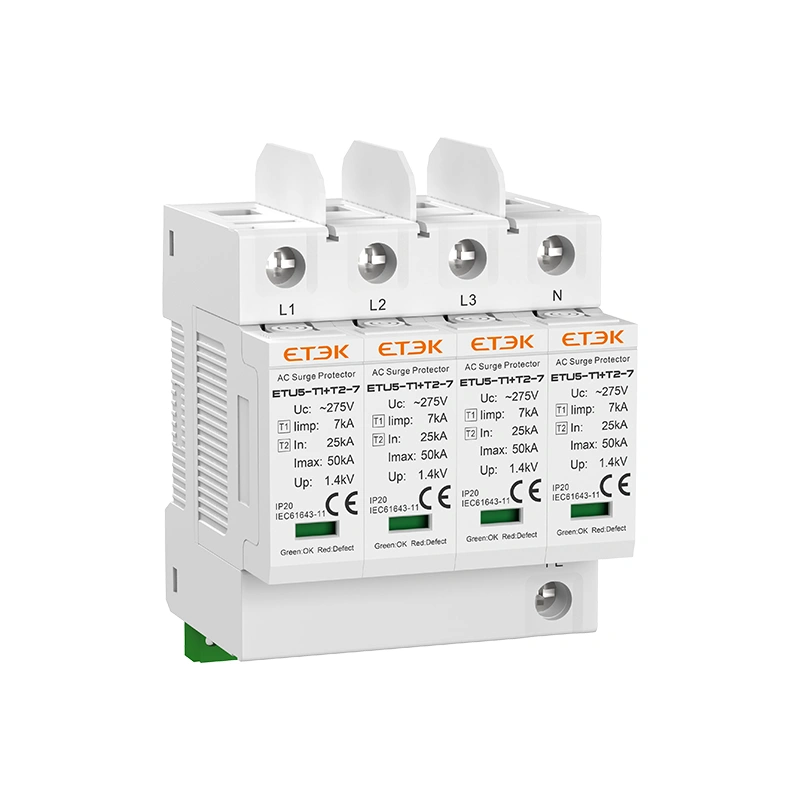

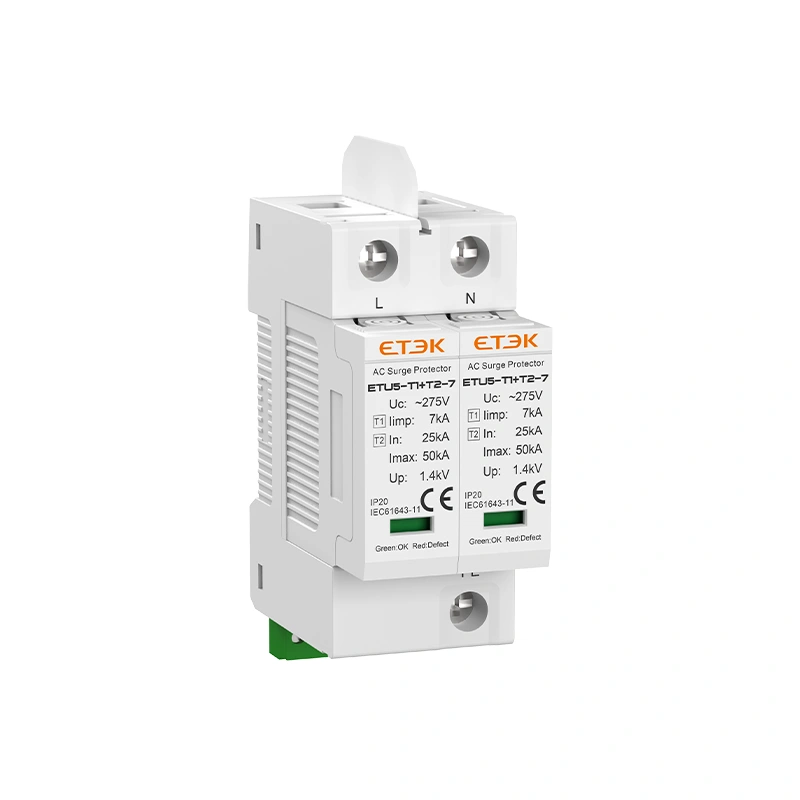

Le dispositif de protection contre les surtensions CA de la série ETU5-T1+T2-7 est conçu pour assurer la protection contre les surtensions de foudre et de commutation dans les réseaux de distribution électrique basse tension. Doté d'une protection combinée de type 1+type 2 avec un courant de décharge impulsionnel de Iimp 7 kA (10/350 μs), il convient aux réseaux de distribution principaux des bâtiments, aux tableaux de distribution de dérivation, aux armoires de commande industrielles, ainsi qu'aux salles de télécommunications et de données.

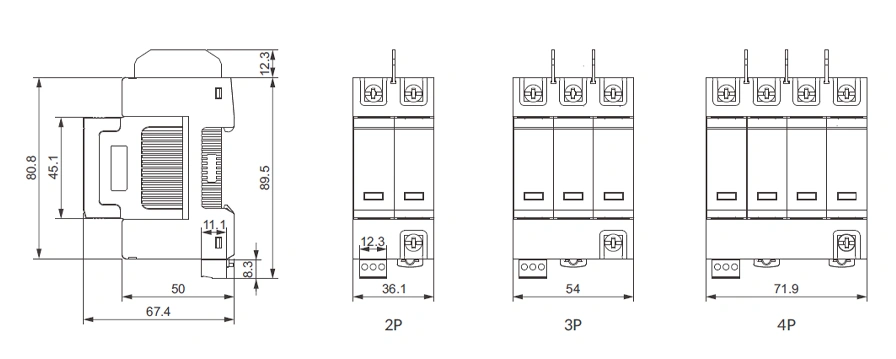

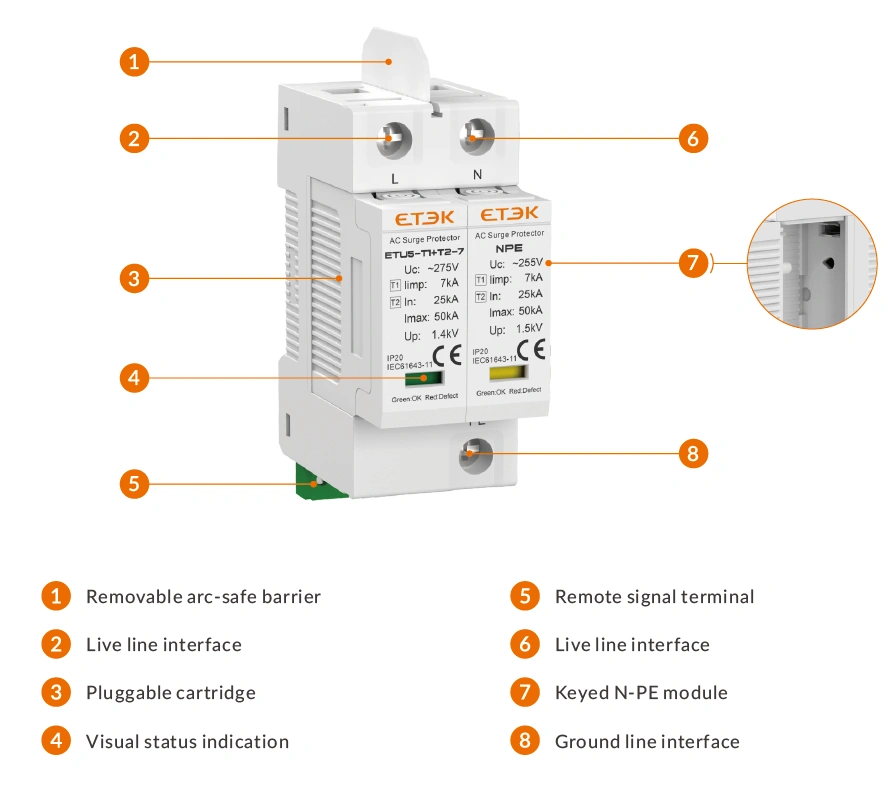

Le produit présente une conception de module N-PE à clé et une barrière anti-arc amovible pour éviter tout remplacement incorrect, tout en améliorant la sécurité de l'installation et la facilité d'entretien. Son apparence et ses dimensions de montage sont conformes à celles des dispositifs de la série T, ce qui permet une installation côte à côte et une disposition uniforme du panneau.
| ① | ETEK | ⑤ | Courant de choc : 7 kA |
| ② | Série T | ⑥ | Nombre de pôles : 2 : 2P ; 3 : 3P ; 4 : 4P ; 1PN : 1P+NPE ; 3PN : 3P+NPE |
| ③ | Série SPD n° 5 | ⑦ | Uc : 150 : 150 V ; 275 : 275 V ; 320 : 320 V ; 385 : 385 V ; 440 : 440 V |
| ④ | Classe I+II / Type 1+2 | ⑧ | Avec signalisation à distance |
| Nombre de pôles | 2P | 3P | 4P | 1P+NPE | 3P+NPE |
| Systèmes de réseau | TN-S | TN-C | TN-S | TT, TN-S | |

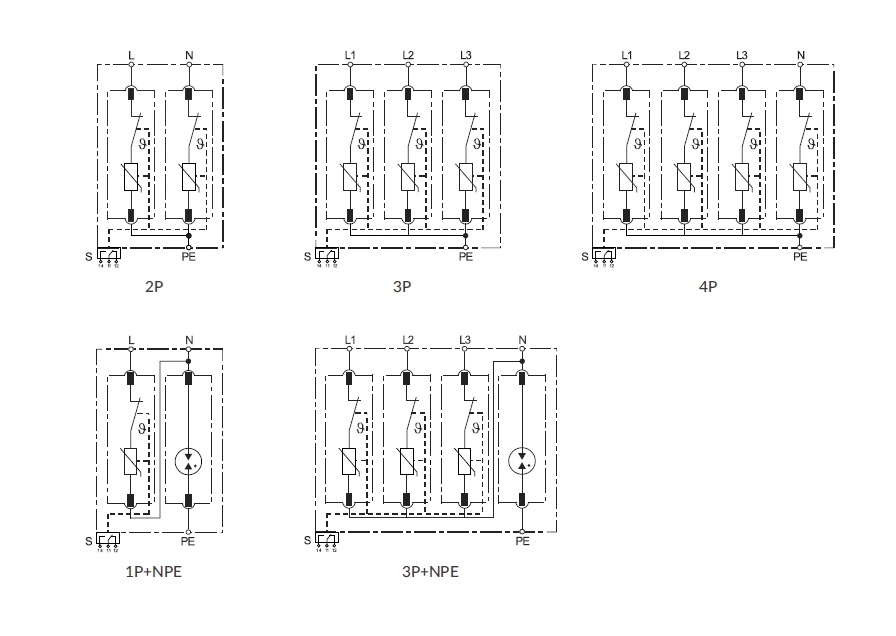

| Mode de protection | L-PE, N-PE | L-PEN | L-PE, N-PE | L-N, N-PE | |
| Éléments de protection | MOV haute énergie | MOV haute énergie et GDT | |||
| Tension de service continue maximale (L-N) |
Uc | 150 V | 275 V | 320 V | 385 V | 440 V |
| Tension de service continue maximale (N-PE) |
Uc | 255 V | ||||
| Courant de décharge impulsionnel (10/350 μs) |
Iimp | 7 kA | ||||
| Courant de décharge nominal (8/20 μs) |
In | 25 kA | ||||
| Courant de décharge maximal (8/20 μs) |
Imax | 50 kA | ||||
| Niveau de protection contre les surtensions (L-N)/(N-PE) |
Haut | 1,2 kV / 1,5 kV | 1,4 kV / 1,5 kV | 1,6 kV/ 1,5 kV | 1,8 kV/ 1,5 kV | 2,0 kV/ 1,5 kV |
| Niveau de protection contre les surtensions 5 kA | Haut | 1,0 kV | 1,2 kV | 1,4 kV | 1,5 kV | 1,6 kV |
| Temps de réponse (L-N)/(N-PE) |
tA | ≤25 ns/ ≤100 ns | ||||
| Plage de température de fonctionnement | Tu | -40 °C à +80 °C | ||||

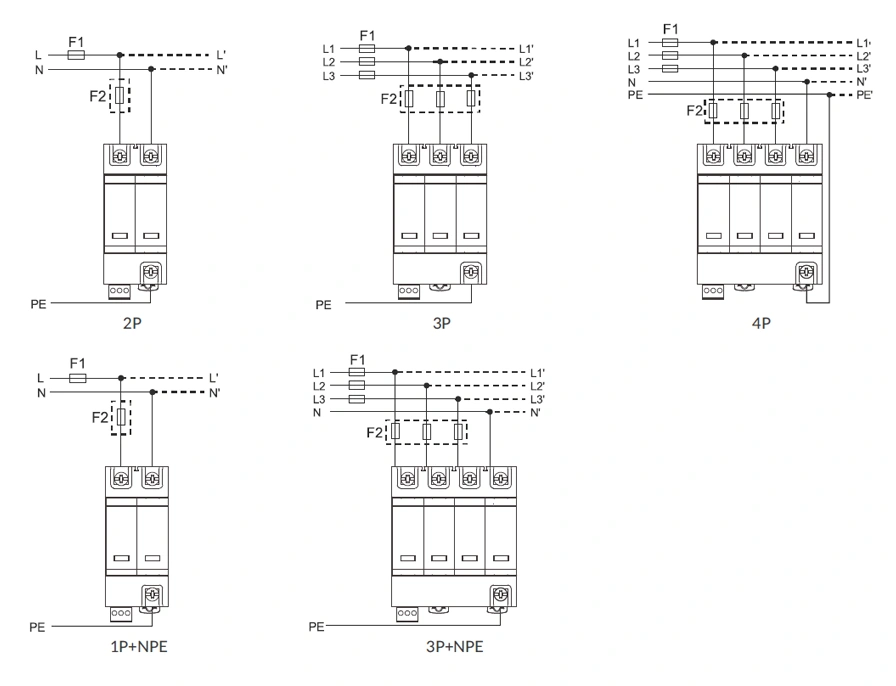

| Fusible de secours max. | 160 A gL/gG | |||||
| Indication d'état de fonctionnement/de défaut | Vert/Rouge (L-N), Jaune (N-PE) | |||||
| Section transversale (min.)/(max.) |
4 mm²/35 mm² | |||||
| Montage | Rail DIN 35 mm, EN 60715 | |||||
| Matériau du boîtier | Thermoplastique UL94-V0 | |||||
| Indice de protection | IP20 (encastré) | |||||

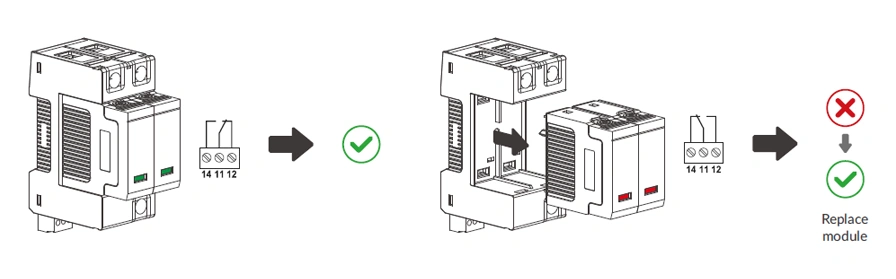

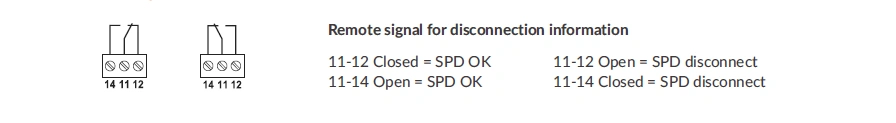

| Contacts à distance (RC) |
En option | |||||
| Capacité de commutation RC | CA : 250 V/0,5 A ; CC : 250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A | |||||
| Section du conducteur RC (max.) |
16 AWG (monoconducteur) / 1,5 mm² (monoconducteur) | |||||
| Tension alternative maximale en fonctionnement continu | |||||
| Nombre de pôles | 150 V | 275 V | 320 V | 385 V | 440 V |
| 2P | ETU5-T1+T2-7-2P150 | ETU5-T1+T2-7-2P275 | ETU5-T1+T2-7-2P320 | ETU5-T1+T2-7-2P385 | ETU5-T1+T2-7-2P440 |
| 3P | ETU5-T1+T2-7-3P150 | ETU5-T1+T2-7-3P275 | ETU5-T1+T2-7-3P320 | ETU5-T1+T2-7-3P385 | ETU5-T1+T2-7-3P440 |
| 4P | ETU5-T1+T2-7-4P150 | ETU5-T1+T2-7-4P275 | ETU5-T1+T2-7-4P320 | ETU5-T1+T2-7-4P385 | ETU5-T1+T2-7-4P440 |
| 1P+NPE | ETU5-T1+T2-7-1PN150 | ETU5-T1+T2-7-1PN275 | ETU5-T1+T2-7-1PN320 | ETU5-T1+T2-7-1PN385 | ETU5-T1+T2-7-1PN440 |
| 3P+NPE | ETU5-T1+T2-7-3PN150 | ETU5-T1+T2-7-3PN275 | ETU5-T1+T2-7-3PN320 | ETU5-T1+T2-7-3PN385 | ETU5-T1+T2-7-3PN440 |
| Avec signalisation à distance | |||||
| Nombre de pôles | 150V | 275V | 320V | 385V | 440V |
| 2P | ETU5-T1+T2-7-2P150S | ETU5-T1+T2-7-2P275S | ETU5-T1+T2-7-2P320S | ETU5-T1+T2-7-2P385S | ETU5-T1+T2-7-2P440S |
| 3P | ETU5-T1+T2-7-3P150S | ETU5-T1+T2-7-3P275S | ETU5-T1+T2-7-3P320S | ETU5-T1+T2-7-3P385S | ETU5-T1+T2-7-3P440S |
| 4P | ETU5-T1+T2-7-4P150S | ETU5-T1+T2-7-4P275S | ETU5-T1+T2-7-4P320S | ETU5-T1+T2-7-4P385S | ETU5-T1+T2-7-4P440S |
| 1P+NPE | ETU5-T1+T2-7-1PN150S | ETU5-T1+T2-7-1PN275S | ETU5-T1+T2-7-1PN320S | ETU5-T1+T2-7-1PN385S | ETU5-T1+T2-7-1PN440S |
| 3P+NPE | ETU5-T1+T2-7-3PN150S | ETU5-T1+T2-7-3PN275S | ETU5-T1+T2-7-3PN320S | ETU5-T1+T2-7-3PN385S | ETU5-T1+T2-7-3PN440S |
