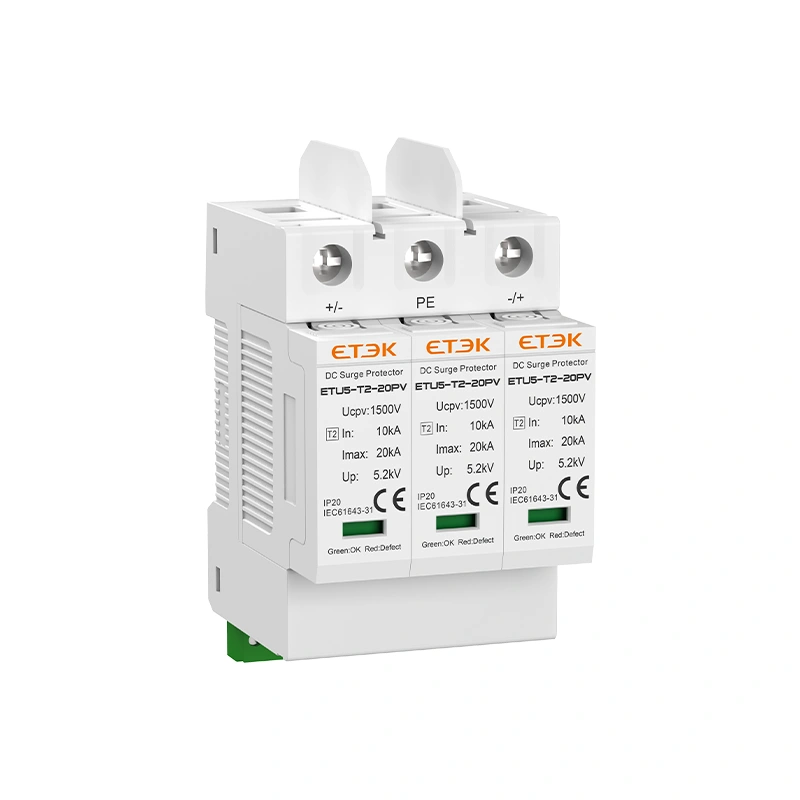

Dispositif de protection contre les surtensions CC de type 2 pour panneaux photovoltaïques

La série de dispositifs de protection contre les surtensions en courant continu ETU5-T2-20PV est conçue pour offrir une protection fiable contre les surtensions sur le circuit CC des installations photovoltaïques solaires. Elle est adaptée à une utilisation dans les boîtiers de raccordement des chaînes photovoltaïques et aux entrées CC des onduleurs, contribuant ainsi à réduire l'impact des surtensions induites par la foudre et des surtensions transitoires sur les composants critiques du système.

Conçue pour les installations photovoltaïques modernes, cette série offre une protection fiable, un encombrement réduit et une grande flexibilité d'adaptation aux systèmes pour une large gamme d'applications solaires.

Type : Type 2
Ucpv : 600 V / 800 V / 1 000 V / 1 500 V
In : 10 kA (8/20 μs)
Imax : 20 kA (8/20 μs)
Courant de court-circuit nominal (Iscpv) : 2000 A

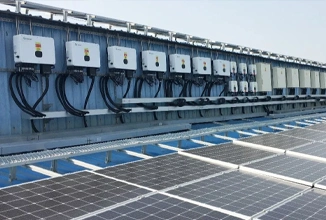

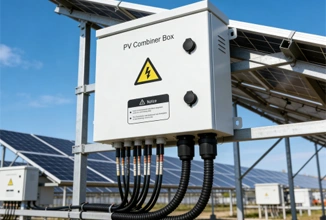

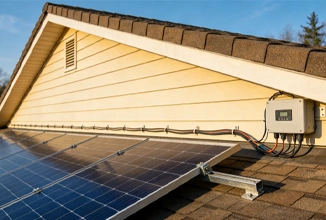

Lieu d'utilisation : boîtiers de chaînes photovoltaïques, côté entrée CC de l'onduleur

Renseignez-vous dès MAINTENANT

Caractéristiques du produit


①	ETEK	⑥	Installation photovoltaïque
②	Série T	⑦	Nombre de modules : 2:2 modules ; 3:3 modules
③	Série SPD n° 5	⑧	Uc: 600:DC600V; 800:DC800V; 1000:DC1000V; 1500:DC1500V
④	Classe II / Type 2	⑨	Avec signalisation à distance
⑤	Imax: 20kA

Protection contre les surtensions de type 2 pour les installations photovoltaïques solaires
Entrée : 10 kA (8/20 μs)
Imax : 20 kA (8/20 μs)
Ucpv : jusqu'à 1 500 V CC
Iscpv : 2 000 A
Signalisation à distance en option

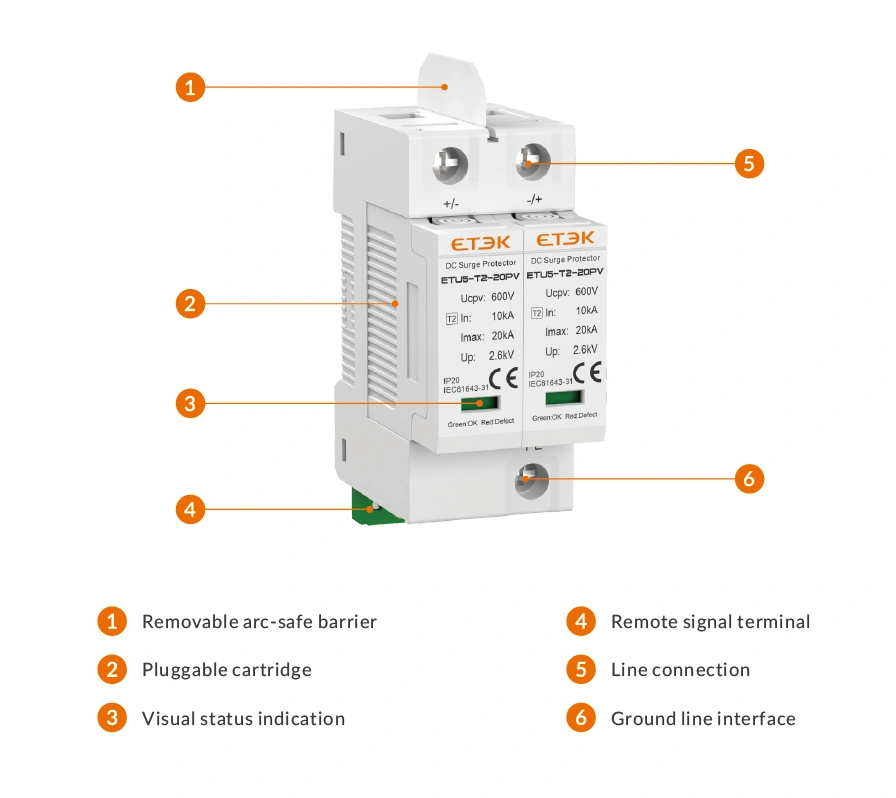

Indication visuelle de l'état
Montage sur rail DIN 35 mm
Barrière anti-arc amovible
Norme : CEI/EN 61643-31 Dispositifs de protection contre les surtensions à basse tension

Conseils d'utilisation

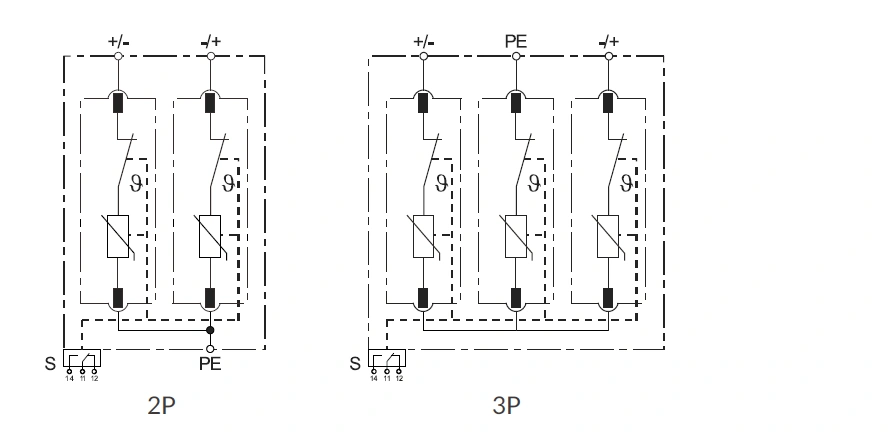

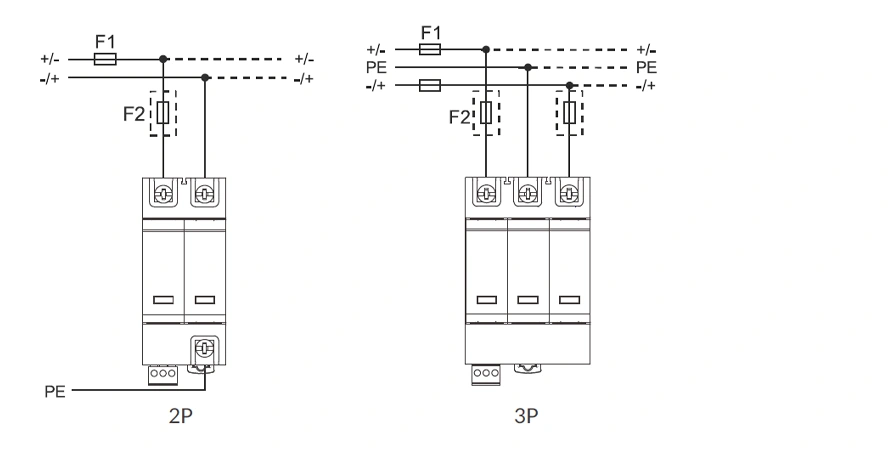

Schéma de circuit de base

Schéma de raccordement

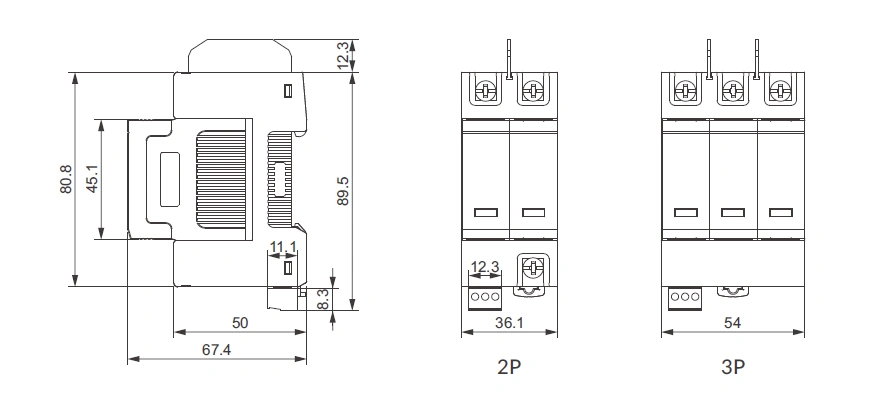

Dimensions (mm)

Entretien

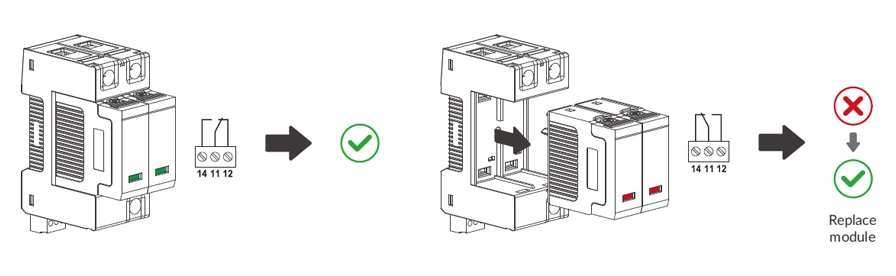

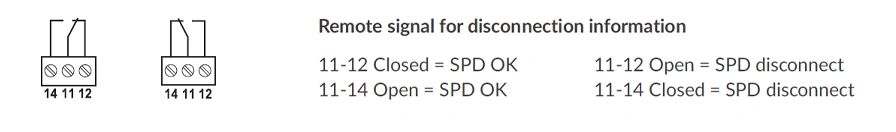

Terminal de signal à distance

Caractéristiques techniques

Nombre de pôles		2P (2 modules), 3P (3 modules)
Lieu d'utilisation		Lieu d'utilisation Boîtier de raccordement, onduleur
Mode de protection		Mode de protection (DC+)-PE, (DC-)-PE, (DC+)-(DC-)
Éléments de protection		Éléments de protection MOV haute énergie
Tension continue maximale en service continu	Ucpv	600 V	800 V	1 000 V	1 500 V
Courant de décharge nominal (8/20 μs)	In	10 kA
Courant de décharge total (8/20 μs)	ITotal	20 kA
Courant de décharge maximal (8/20 μs)	Imax	20 kA
Niveau de protection en tension (2P)	Up	2,6 kV	3,5 kV	4,0 kV	-
Niveau de protection contre les surtensions (3P)	Haut	-	-	4,0 kV	5,2 kV
Temps de réponse	tA	≤25 ns
Courant de court-circuit nominal	Iscpv	2000 A
Plage de température de fonctionnement	Tu	-40 °C à +80 °C
Indication état de fonctionnement/défaut		Vert/Rouge
Section (min.)/(max.)		4 mm²/35 mm²
Montage		Rail DIN 35 mm, EN 60715
Matériau du boîtier		Thermoplastique UL94-V0
Indice de protection		IP20 (encastrable)
Contacts à distance (RC)		En option
Capacité de commutation RC		CA : 250 V/0,5 A ; CC : 250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de conducteur RC (max.)		16 AWG (monoconducteur) / 1,5 mm² (monoconducteur)

Liste de référence des types SPD

Tension continue maximale en fonctionnement continu
Nombre de pôles	600V	800V	1000V	1500V
Module 2	ETU5-T2-20PV-2M600	ETU5-T2-20PV-2M800	ETU5-T2-20PV-2M1000	-
Module 3	-	-	ETU5-T2-20PV-3M1000	ETU5-T2-20PV-3M1500

Avec signalisation à distance
Nombre de pôles	600V	800V	1000V	1500V
Module 2	ETU5-T2-20PV-2M600S	ETU5-T2-20PV-2M800S	ETU5-T2-20PV-2M1000S	-
Module 3	-	-	ETU5-T2-20PV-3M1000S	ETU5-T2-20PV-3M150S0
