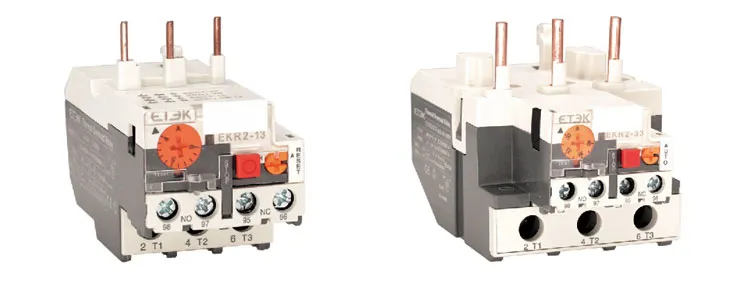

Présentation du produit

Description

Les relais de surcharge sont des dispositifs qui protègent les moteurs électriques contre les surcharges et les pannes de phase. Lorsque le moteur est surchargé, il le détecte et interrompt le flux de puissance, empêchant ainsi la surchauffe du moteur et l'endommagement des enroulements.

Valeur électrique	CA 50/60 Hz, 690 V, 0,1 A à 630 A
Classe de voyage	10A
Version de montage	Plug-in : disponible pour EKR2-13,23,33

Désignation du type

CE	R	2	13	10
Code de l'entreprise	Relais de surcharge thermique	Numéro de séquence de conception	Taille du cadre	Code de courant nominal : Spécification de base, exprimée avec le courant nominal de fonctionnement (380 V/400 V, AC3)

Fonctionnalité

Bilame triphasé
Réglages de courant réglables en continu,
Compensation de température
Indicateur de déclenchement
Bouton de test, lorsque le moteur nécessite des arrêts d'urgence pendant le fonctionnement, il est possible d'arrêter le moteur
en coupant son contact du contact magnétique avec le bouton de test. Afin de tester le fonctionnement des contacts du relais de surcharge thermique, un test immédiat est possible en tirant vers le haut le bouton de test qui change le contact NO/NC.
Bouton d'arrêt, lorsque le moteur nécessite des arrêts d'urgence pendant le fonctionnement, il est possible d'arrêter le moteur en coupant son contact du contact magnétique avec le bouton d'arrêt.
Bouton de réinitialisation manuel et automatique
Contact 1N/O plus 1N/C séparé électriquement

Paramètres techniques

Données techniques

Propriété de protection
Article	Numéro de série	Je/Dans		Durée de fonctionnement Tp	Condition de test
Surcharge protection	1	1,05		>2 h	Démarrer à partir de l'état froid
	2	1.2		≤2h	Démarrer à partir de l'état de chaleur, juste après l'article n°1
	3	1,5		≤2 min	Démarrer à partir de l'état de chaleur, juste après l'article n°1
	4	7.2		2s	Démarrer à partir de l'état froid
Défaillance de phase protection	5	Deux phases quelconques	Une autre phase	>2 h	Démarrer à partir de l'état froid
		1	0,9
	6	1.15	0	≤2 h	Démarrer à partir de l'état de chaleur, juste après l'article n°5

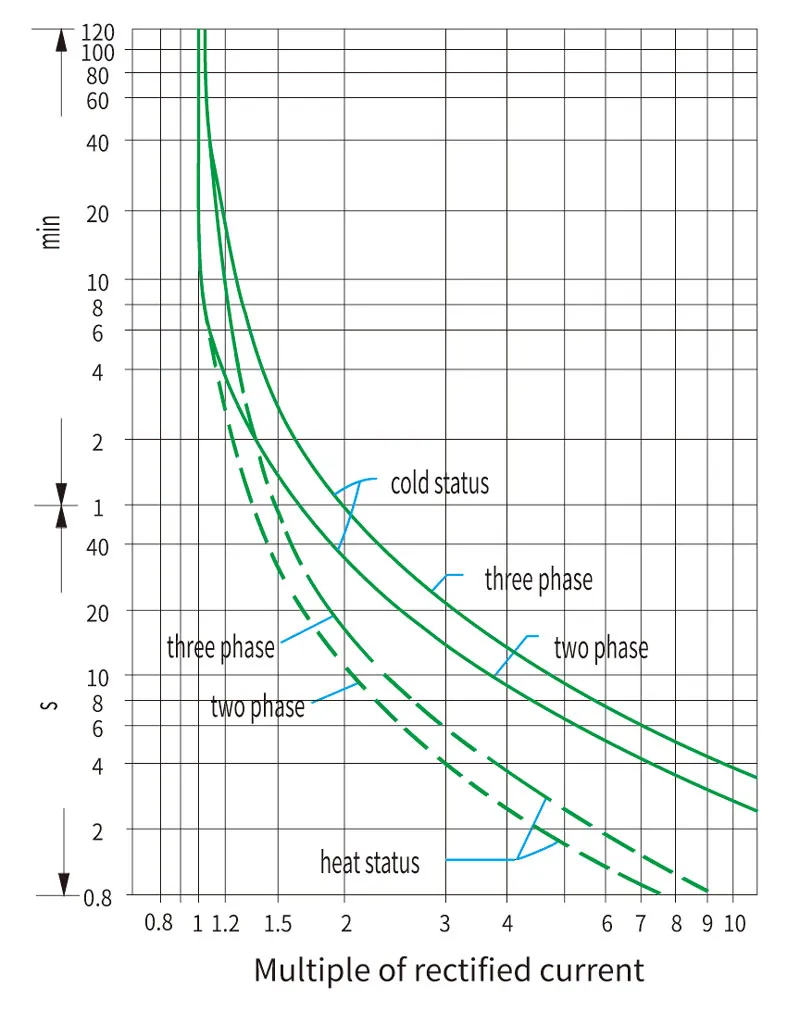

Courbe de relais de surcharge thermique

Données techniques principales
Fonction de protection contre les défaillances de phase		Oui
Réinitialisation automatique et manuelle		Oui
Compensation de température		Oui
Indicateur de déclenchement		Oui
Bouton poussoir test & stop		Oui
Mode de montage	Brancher	Oui
	Indépendant	Oui
	Nombre de contacts	1N/O+1O/C
Contacts auxiliaires	Courant nominal (A) (AC-15 220V)	2.73
	Courant nominal (A) (AC-15 380V)	1,58
	Courant nominal (A) (DC-13 220V)	0,2

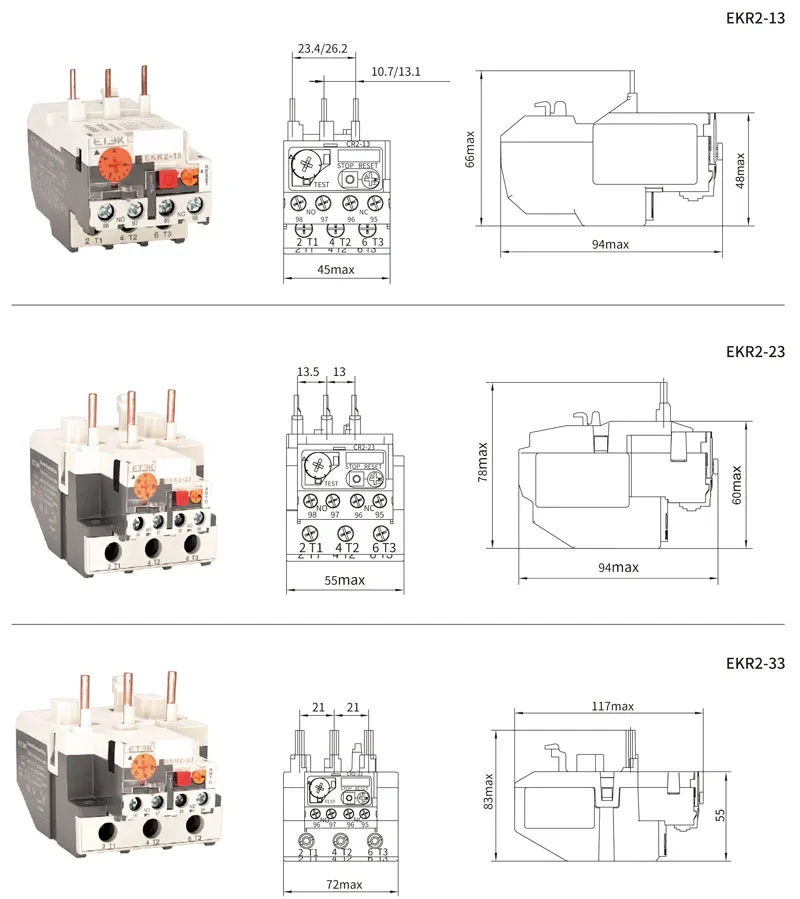

Dimensions

Câblage
Articles			EKR2-13	EKR2-23	EKR2-33
Section transversale du conducteur mm2	Circuit principal	Fil monoconducteur ou toronné	1 à 4	4 à 10	4 à 35
	Circuit principal	Vis de câblage	M4	M4	M10
	Circuit auxiliaire	Fil monoconducteur ou toronné	0,5 à 2,5	0,5 à 2,5	0,5 à 2,5
	Circuit auxiliaire	Vis de câblage	M3.5	M3.5	M3.5

Formulaire de sélection de produits

Montage avec contacteur
Modèle de relais de surcharge	Code	Courant nominal (A)	Type de fusible recommandé (Recommandé RT16)		Contacteur assorti
Modèle de relais de surcharge	Code	Courant nominal (A)	aM	gG	Contacteur assorti
EKR2-13	1301	0.1~0.16	0.25	2	EKC1-09 EKC1-12 EKC1-18 EKC1-25 EKC1-32
	1302	0.16~0.25	0.5	2
	1303	0.25~0.4	1	2
	1304	0.4~0.63	1	2
	1305	0.63~1	2	4
	1306	1~1.6	2	4
	1307	1.6~2.5	4	6
	1308	2.5~4	6	10
	1310	4~6	8	16
	1312	5.5~8	12	20
	1314	7~10	12	20
	1316	9~13	16	25
	1321	12~18	20	35
	1322	17~25	25	50
EKR2-23	2353	23~32	40	63	EKC1-32
EKR2-23	2355	30~40	40	80	EKC1-32
EKR2-33	3353	23~32	40	63	EKC1-40 EKC1-50 EKC1-65 EKC1-80 EKC1-95
	3355	30~40	40	100
	3357	37~50	63	100
	3359	48~65	63	100
	3361	55~70	80	125
	3363	63~80	80	125
	3365	80~93	100	160

Numéro de référence	Spécification
EKR2-1301	Relais de surcharge thermique Courant 0,1-0,16A
EKR2-1302	Relais de surcharge thermique Courant 0,16-0,25A
EKR2-1303	Relais de surcharge thermique Courant 0,25-0,4A
EKR2-1304	Relais de surcharge thermique Courant 0,4-0,63A
EKR2-1305	Relais de surcharge thermique Courant 0,63-1A
EKR2-1306	Relais de surcharge thermique Courant 1-1,6A
EKR2-1307	Relais de surcharge thermique Courant 1,6-2,5A
EKR2-1308	Relais de surcharge thermique Courant 2,5-4A
EKR2-1310	Relais de surcharge thermique Courant 4-6A
EKR2-1312	Relais de surcharge thermique Courant 5,5-8A
EKR2-1314	Relais de surcharge thermique Courant 7-10A
EKR2-1316	Relais de surcharge thermique Courant 9-13A
EKR2-1321	Relais de surcharge thermique Courant 12-18A
EKR2-1322	Relais de surcharge thermique Courant 17-25A

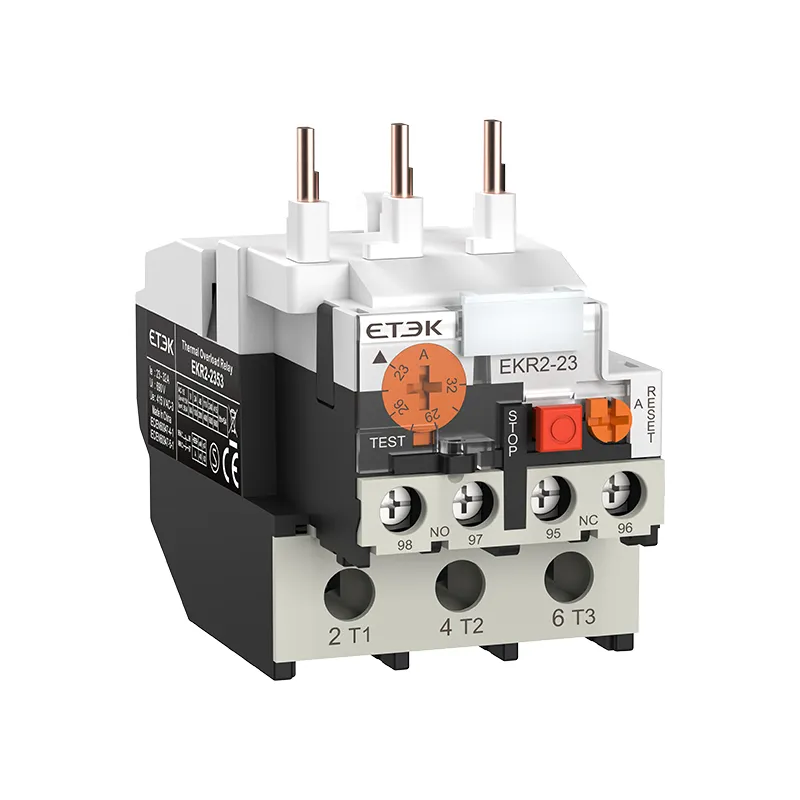

EKR2-2353	Relais de surcharge thermique Courant 23-32A
EKR2-2355	Thermique Relais de surcharge Courant 30-40A
EKR2-3353	Relais de surcharge thermique Courant 23-32A

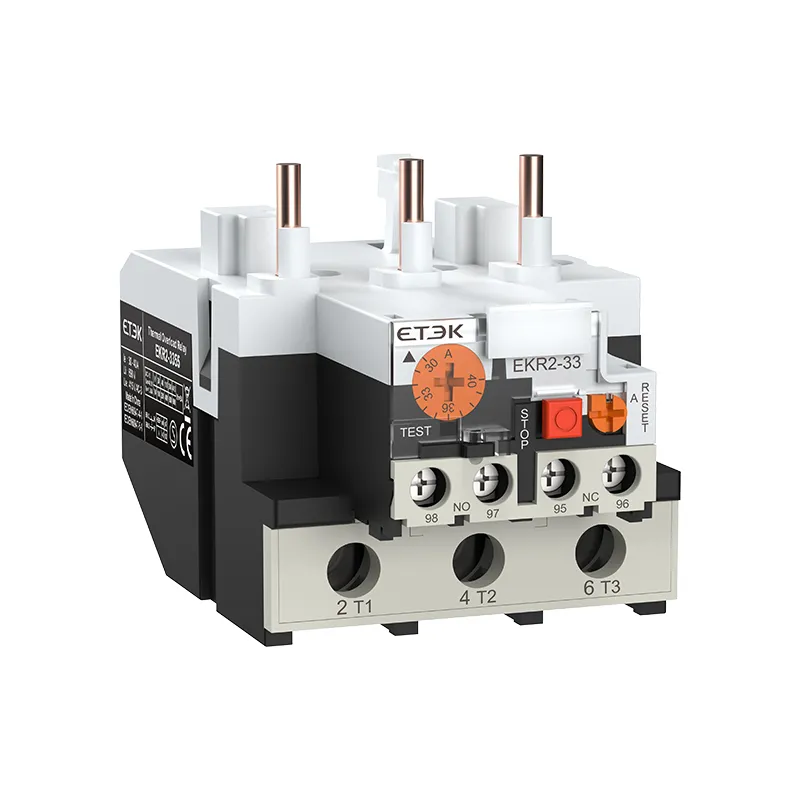

EKR2-3355	Relais de surcharge thermique Courant 30-40A
EKR2-3357	Relais de surcharge thermique Courant 37-50A
EKR2-3359	Relais de surcharge thermique Courant 48-65A
EKR2-3361	Relais de surcharge thermique Courant 55-70A
EKR2-3363	Relais de surcharge thermique Courant 63-80A
EKR2-3365	Relais de surcharge thermique Courant 80-93A
