Profil du produit

La description

Qu'est-ce qu'un disjoncteur de protection moteur ?

Un disjoncteur de protection moteur, ou MPCB, est un dispositif électromécanique qui remplit trois fonctions importantes en amont d'un moteur électrique : isolation, protection du moteur contre les surcharges et les courts-circuits, contrôle du moteur (marche/arrêt).

En cas de surcharge ou de court-circuit, le MPCB déconnecte automatiquement le circuit. Il a des contacts internes qui relient la ligne d'alimentation à la charge. Une bobine interne détecte les courants de court-circuit (valeurs de courant élevées ou très élevées), tandis qu'un élément thermosensible, soudé sur le bilame, détecte les surintensités (valeurs de courant légèrement supérieures à la valeur nominale) qui peuvent endommager le moteur. En cas de surintensité, la bobine ou le bilame détermine l'ouverture des contacts.

Désignation de type

CE	MME	2	32	01
Code du courant nominal	Démarreur de moteur à courant alternatif	Numéro de séquence de conception	Courant nominal de taille de cadre (A)	Code du courant nominal

données techniques

Valeur électrique	AC690V, 32A, 80A
Standard	CEI/EN 60947-2, CEI60947-4-1

État de fonctionnement

Température:	-5℃~+40℃, la température moyenne en 24 heures ne dépasse pas +35℃
Altitude	ne dépasse pas 2000m
Conditions atmosphériques	sur le site de montage, l'humidité relative ne dépasse pas 50 % à la température maximale de + 40 ℃, une humidité relative plus élevée est autorisée à basse température, par exemple, l'humidité relative peut être de 90 % à + 20 ℃
Niveau de sortie	Classe Ⅲ
Niveau de sortie	10A(EKMS2-32) 10A(EKMS2-80)
Système opérationnel évalué	Système opérationnel continu
Conditions de montage	L'inclinaison entre le plan de montage et le plan vertical ne doit pas dépasser 5°
Conditions de montage	Le produit doit être installé et utilisé dans un endroit sans secousse, impact et vibration évidents

Propriété protectrice

Propriétés de protection contre les surcharges
Numéro de série	Multiple du courant de réglage	Statut initial	Temps		Résultats attendus	Température ambiante
1	1.05	État froid	t≥2h		sans déclenchement	+20℃±2℃
2	1.2	État de la chaleur (juste après le test.1)	t<2min		Déclenchement	+20℃±2℃
3	1.5	État de la chaleur (juste après le test.1)	Classe de déclenchement	10A t＜2min	Déclenchement	+20℃±2℃
				10 t＜4min
4	7.2	État froid	Classe de déclenchement	10A 2s＜t≤10s	Déclenchement	+20℃±2℃
				10 4s＜t≤10s

Propriétés de protection contre les défaillances de phase
Numéro de série	Multiple du courant de réglage		Statut initial	Temps	Résultats attendus	Température ambiante
	Tout 2 phases	l'autre phase
1	1	0,9	État froid	t≥2h	sans déclenchement	+20℃±2℃
2	1.15	0	État de la chaleur (juste après le test.1)	t<2h	Déclenchement	+20℃±2℃

Propriétés de compensation de température
Numéro de série	Multiple du courant de réglage	Statut initial	Temps	Résultats attendus	Température ambiante
1	1	État froid	t≥2h	sans déclenchement	+40℃±2℃
2	1.2	État de la chaleur (juste après le test.1)	t<2min	Déclenchement	+40℃±2℃
3	1.05	État froid	t≥2h	sans déclenchement	-5℃±2℃
4	1.3	État de la chaleur (juste après le test.1)	t<2min	Déclenchement	-5℃±2℃

Liste de référence des types

Modèle de relais de surcharge	Code	Courant nominal(A)	Pouvoir de coupure ultime en court-circuit nominal lcu(kA)			Capacité nominale de coupure en court-circuit de service lcs(kA)			Puissance nominale standard du moteur triphasé (kW)
Modèle de relais de surcharge	Code	Courant nominal(A)	230/ 240V	400/ 415V	660/ 690V	230/ 240V	400/ 415V	660/ 690V	230/ 240V	400/ 415V	660/ 690V
EKMS2 -32	3201	0,1 ~ 0,16	100	100	100	100	100	100	-	-	-
	3202	0,16~0,25	100	100	100	100	100	100	-	-	-
	3203	0,25 ~ 0,4	100	100	100	100	100	100	-	-	-
	3204	0,4 ~ 0,63	100	100	100	100	100	100	-	-	0,37
	3205	0.63~1	100	100	100	100	100	100	-	-	0,55
	3206	1~1.6	100	100	100	100	100	100	-	-	1.1
	3207	1.6~2.5	100	100	3	100	100	2.25	0,37	0,75	1.5
	3208	2.5~4	100	100	3	100	100	2.25	0,75	1.5	3
	3210	4~6.3	100	100	3	100	100	2.25	1.1	2.2	4
	3214	6 ~ 10	100	100	3	100	100	2.25	2.2	4	7.5
	3216	9 ~ 14	100	15	3	100	7.5	2.25	3	5.5	9
	3220	13 ~ 18	100	15	3	100	7.5	2.25	4	9	11
	3221	17 ~ 23	50	15	3	50	6	2.25	5.5	11	15
	3222	20 ~ 25	50	15	3	50	6	2.25	5.5	11	18.5
	3232	24 ~ 32	50	15	3	50	6	2.25	7.5	12.5	22
EKMS2 -80	8025	16 ~ 25	-	15	-	-	7.5	-	5.5	11	-
	8040	25 ~ 40	-	15	-	-	7.5	-	11	22	-
	8063	40 ~ 63	-	15	-	-	7.5	-	15	33	-
	8080	56 ~ 80	-	15	-	-	7.5	-	22	45	-

Accessoires

Libération de sous-tension
	Tension d'isolation nominale Ui(V)	Plage de tension de fonctionnement	Modèle	spécification
	690	35 % ~ 70 % UE	EKMS2-UV110	110~115V 50Hz
	690	35 % ~ 70 % UE	EKMS2-UV127	127V 60Hz
	690	35 % ~ 70 % UE	EKMS2-UV220	220~240V 50Hz
	690	35 % ~ 70 % UE	EKMS2-UV380	380~400V 50Hz
	690	35 % ~ 70 % UE	EKMS2-UV440	440V 60Hz

Déclenchement shunt
	Tension d'isolation nominale Ui(V)	Plage de tension de fonctionnement	Modèle	spécification
	690	70 % ~ 110 % UE	EKMS2-SH110	110~115V 50Hz
	690	70 % ~ 110 % UE	EKMS2-SH127	127V 60Hz
	690	70 % ~ 110 % UE	EKMS2-SH220	220~240V 50Hz
	690	70 % ~ 110 % UE	EKMS2-SH380	380~400V 50Hz
	690	70 % ~ 110 % UE	EKMS2-SH440	440V 60Hz

Contact auxiliaire instantané
	Tension d'isolation nominale Ui(V)	Courant de chauffage conventionnel Ith(A)	Modèle	Configuration
	250	2.5	EKMS2-AE20	2N/O
	250	2.5	EKMS2-AE11	1N/O+1N/F

Tension d'isolation nominale Ui(V)	Courant de chauffage conventionnel Ith(A)	Modèle	Configuration	Démarreur assorti
690	6	EKMS2-AN20	2N/O	EKMS2-32
690	6	EKMS2-AN11	1N/O+1N/F	EKMS2-32
690	6	EKMS2-AU20	2N/O	EKMS2-80
690	6	EKMS2-AU11	1N/O+1N/C	EKMS2-80

Contact de signalisation de défaut et contact auxiliaire instantané
	Tension d'isolation nominale Ui(V)	Courant de chauffage conventionnel Ith(A)		Modèle	Configuration
	Tension d'isolation nominale Ui(V)	Contact auxiliaire instantané	Contact de signalisation de défaut	Modèle	Configuration
	690	6	2.5	EKMS2-FA0110	1N/C+1N/O
	690	6	2.5	EKMS2-FA0101	1N/C+1N/C
	690	6	2.5	EKMS2-FA1010	1N/O+1N/O
	690	6	2.5	EKMS2-FA1001	1N/O+1N/C

Classe d'application, tension de fonctionnement nominale et courant de fonctionnement du contact auxiliaire instantané
Catégorie d'utilisation	AC-15					DC-13
Tension nominale de fonctionnement Ue(V)	24	48	110/127	230/240	24	48	60
Courant assigné d'emploi Ie(A)	2	1.25	1	0,5	1	0,3	0,15
Puissance opérationnelle normale P(W)	48	60	127	120	24	15	9

EKMS2-MC Boîtier d'installation sans bouton-poussoir

IP55

Dimensions

EKMS2-MC

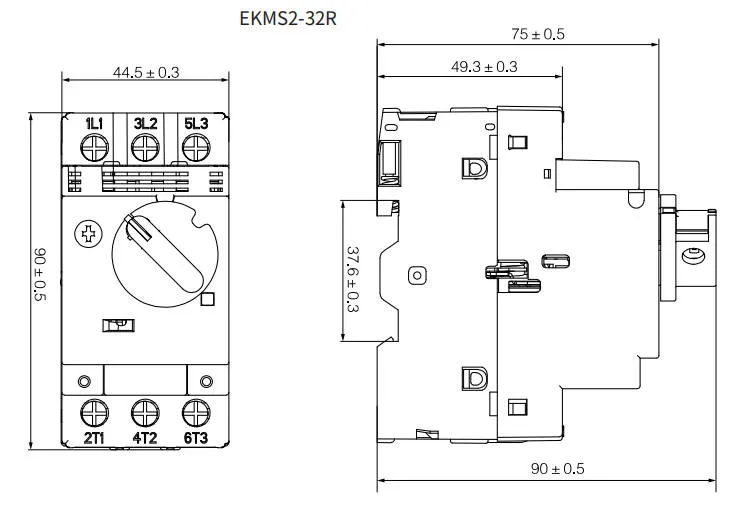

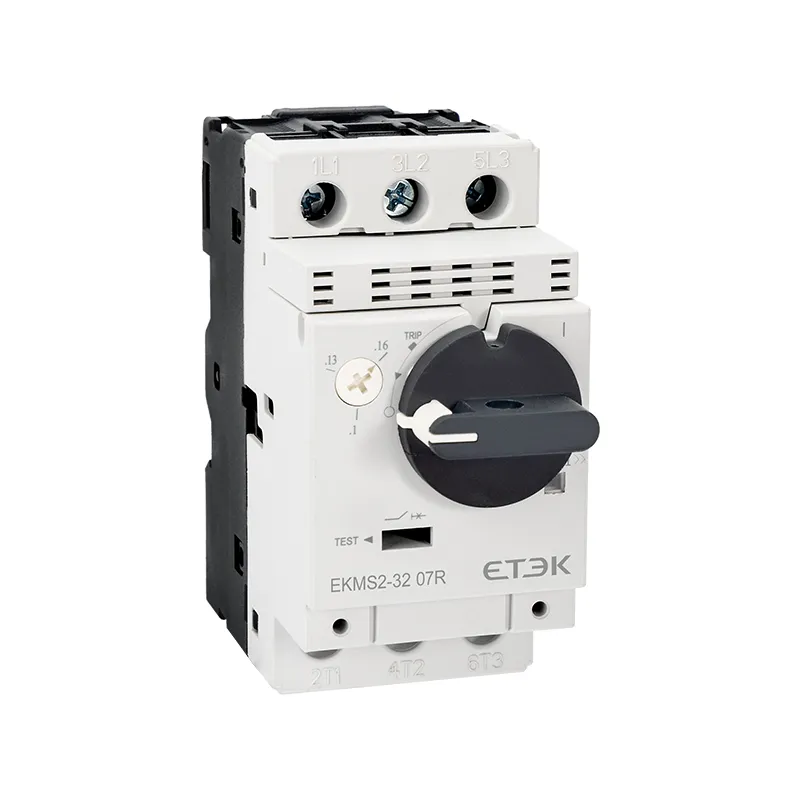

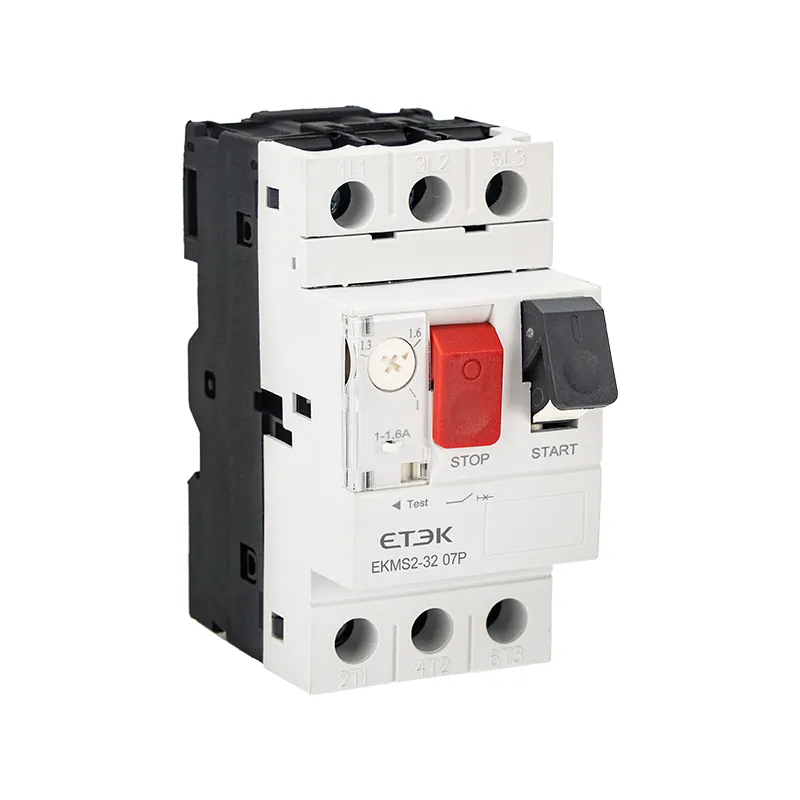

EKMS2-32

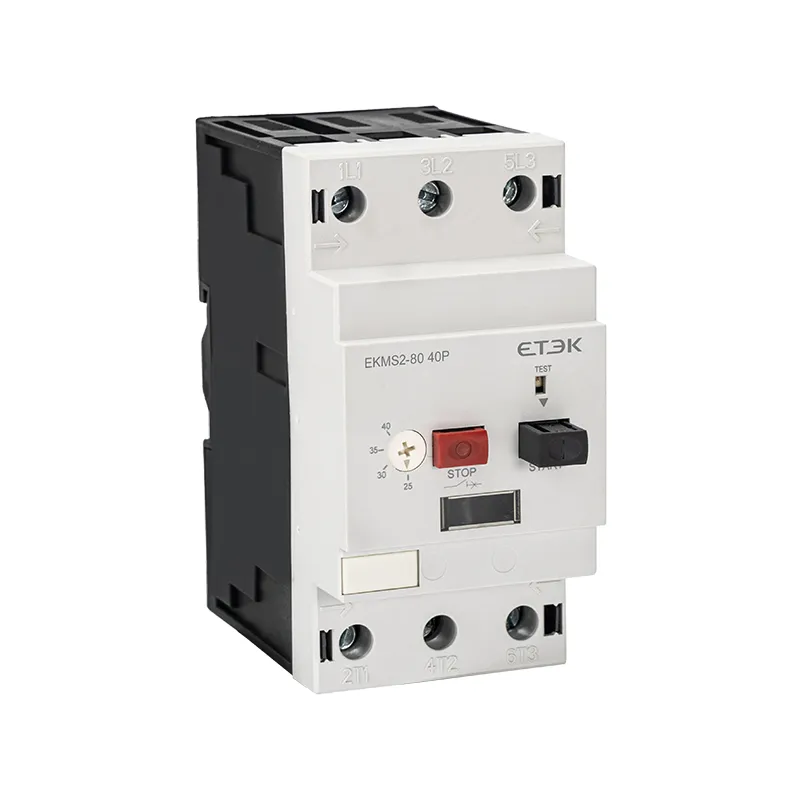

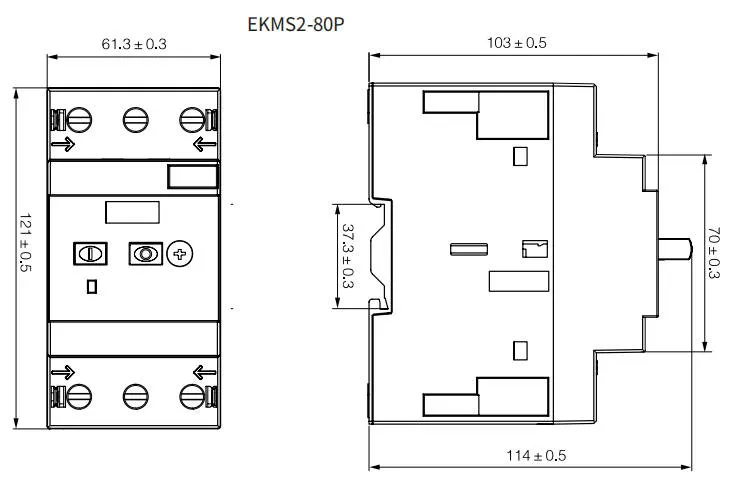

EKMS2-80

Formulaire de sélection de produits

Numéro de référence.	spécification
Disjoncteur moteur
EKMS2-3201P	MPCB Push Type de fonctionnement 400/415V 0.1-0.16A
EKMS2-3202P	MPCB Push Type de fonctionnement 400/415V 0.16-0.25A
EKMS2-3203P	MPCB Push Type d'opération 400/415V 0.25-0.4A
EKMS2-3204P	MPCB Push Type de fonctionnement 400/415V 0.4-0.63A
EKMS2-3205P	MPCB Push Type de fonctionnement 400/415V 0.63-1A
EKMS2-3206P	MPCB Push Type de fonctionnement 400/415V 1-1.6A
EKMS2-3207P	MPCB Push Type de fonctionnement 400/415V 1.6-2.5A
EKMS2-3208P	MPCB Push Type de fonctionnement 400/415V 2.5-4A
EKMS2-3210P	MPCB Push Type de fonctionnement 400/415V 4-6.3A
EKMS2-3214P	MPCB Push Type de fonctionnement 400/415V 6-10A
EKMS2-3216P	MPCB Push Type de fonctionnement 400/415V 9-14A
EKMS2-3220P	MPCB Push Type de fonctionnement 400/415V 13-18A
EKMS2-3221P	MPCB Push Type de fonctionnement 400/415V 17-23A
EKMS2-3222P	MPCB Push Type de fonctionnement 400/415V 20-25A
EKMS2-3232P	MPCB Push Type de fonctionnement 400/415V 24-32A
EKMS2-3201R	MPCB Rotatif Type de fonctionnement 400/415V 0.1-0.16A
EKMS2-3202R	MPCB Rotatif Type de fonctionnement 400/415V 0,16-0,25A
EKMS2-3203R	MPCB Rotatif Type de fonctionnement 400/415V 0,25-0,4A
EKMS2-3204R	Type de fonctionnement rotatif MPCB 400/415 V 0,4-0,63 A
EKMS2-3205R	MPCB Rotatif Type de fonctionnement 400/415V 0.63-1A
EKMS2-3206R	MPCB Rotatif Type de fonctionnement 400/415V 1-1.6A
EKMS2-3207R	MPCB Rotatif Type de fonctionnement 400/415V 1.6-2.5A
EKMS2-3208R	MPCB Rotatif Type de fonctionnement 400/415V 2.5-4A
EKMS2-3210R	MPCB Rotatif Type de fonctionnement 400/415V 4-6.3A
EKMS2-3214R	MPCB Rotatif Type de fonctionnement 400/415V 6-10A
EKMS2-3216R	MPCB Rotatif Type de fonctionnement 400/415V 9-14A
EKMS2-3220R	MPCB Rotatif Type de fonctionnement 400/415V 13-18A
EKMS2-3221R	MPCB Rotatif Type de fonctionnement 400/415V 17-23A
EKMS2-3222R	MPCB Rotatif Type de fonctionnement 400/415V 20-25A
EKMS2-3232R	MPCB Rotatif Type de fonctionnement 400/415V 24-32A
EKMS2-8025P	MPCB Push Type de fonctionnement 400/415V 16-25A
EKMS2-8040P	MPCB Push Type de fonctionnement 400/415V 25-40A
EKMS2-8063P	MPCB Push Type de fonctionnement 400/415V 40-63A
EKMS2-8080P	MPCB Push Type de fonctionnement 400/415V 56-80A
Accessoire
EKMS2-UV110	Déclencheur de sous-tension MPCB 110VAC
EKMS2-UV127	Déclencheur de sous-tension MPCB 127VAC
EKMS2-UV220	Déclencheur de sous-tension MPCB 220VAC
EKMS2-UV380	Déclencheur de sous-tension MPCB 380VAC
EKMS2-UV415	Déclencheur de sous-tension MPCB 415VAC
EKMS2-UV440	Déclencheur de sous-tension MPCB 440VAC
EKMS2-SH110	Déclencheur shunt MPCB 110VAC
EKMS2-SH127	Déclencheur shunt MPCB 127VAC
EKMS2-SH220	Déclencheur shunt MPCB 220VAC
EKMS2-SH380	Déclencheur shunt MPCB 380VAC
EKMS2-SH415	Déclencheur shunt MPCB 415VAC
EKMS2-SH440	Déclencheur shunt MPCB 440VAC
EKMS2-AE20	MPCB EKMS2-32 Contact auxiliaire montage supérieur 2NO
EKMS2-AE11	MPCB EKMS2-32 Contact auxiliaire montage supérieur 1NO+1NC
EKMS2-AN20	MPCB EKMS2-32 Contact auxiliaire montage latéral 2NO
EKMS2-AN11	MPCB EKMS2-32 Montage latéral de contact auxiliaire 1NO+1NC
EKMS2-AU20	MPCB EKMS2-80 Contact auxiliaire montage latéral 2NO
EKMS2-AU11	MPCB EKMS2-80 Contact auxiliaire montage latéral 1NO+1NC
EKMS2-FA0110	Contact auxiliaire de signal de défaut MPCB EKMS2-32 1NC + 1NO
EKMS2-FA0110	Contact auxiliaire de signal de défaut MPCB EKMS2-32 1NC + 1NC
EKMS2-FA1010	Contact auxiliaire de signal de défaut MPCB EKMS2-32 1NO + 1NO
EKMS2-FA1001	Contact auxiliaire de signal de défaut MPCB EKMS2-32 1NO + 1NC
EKMS2-MC	MPCB EKMS2-32 Boîtier Vide IP55 sans Bouton Poussoir

Profil du produit

La description

Qu'est-ce qu'un disjoncteur de protection moteur ?

Désignation de type

CE	MME	2	32	01
Code du courant nominal	Démarreur de moteur à courant alternatif	Numéro de séquence de conception	Courant nominal de taille de cadre (A)	Code du courant nominal

données techniques

Valeur électrique	AC690V, 32A, 80A
Standard	CEI/EN 60947-2, CEI60947-4-1

État de fonctionnement

Température:	-5℃~+40℃, la température moyenne en 24 heures ne dépasse pas +35℃
Altitude	ne dépasse pas 2000m
Conditions atmosphériques	sur le site de montage, l'humidité relative ne dépasse pas 50 % à la température maximale de + 40 ℃, une humidité relative plus élevée est autorisée à basse température, par exemple, l'humidité relative peut être de 90 % à + 20 ℃
Niveau de sortie	Classe Ⅲ
Niveau de sortie	10A(EKMS2-32) 10A(EKMS2-80)
Système opérationnel évalué	Système opérationnel continu
Conditions de montage	L'inclinaison entre le plan de montage et le plan vertical ne doit pas dépasser 5°
Conditions de montage	Le produit doit être installé et utilisé dans un endroit sans secousse, impact et vibration évidents

Propriété protectrice

Propriétés de protection contre les surcharges
Numéro de série	Multiple du courant de réglage	Statut initial	Temps		Résultats attendus	Température ambiante
1	1.05	État froid	t≥2h		sans déclenchement	+20℃±2℃
2	1.2	État de la chaleur (juste après le test.1)	t<2min		Déclenchement	+20℃±2℃
3	1.5	État de la chaleur (juste après le test.1)	Classe de déclenchement	10A t＜2min	Déclenchement	+20℃±2℃
				10 t＜4min
4	7.2	État froid	Classe de déclenchement	10A 2s＜t≤10s	Déclenchement	+20℃±2℃
				10 4s＜t≤10s

Propriétés de protection contre les défaillances de phase
Numéro de série	Multiple du courant de réglage		Statut initial	Temps	Résultats attendus	Température ambiante
	Tout 2 phases	l'autre phase
1	1	0,9	État froid	t≥2h	sans déclenchement	+20℃±2℃
2	1.15	0	État de la chaleur (juste après le test.1)	t<2h	Déclenchement	+20℃±2℃

Propriétés de compensation de température
Numéro de série	Multiple du courant de réglage	Statut initial	Temps	Résultats attendus	Température ambiante
1	1	État froid	t≥2h	sans déclenchement	+40℃±2℃
2	1.2	État de la chaleur (juste après le test.1)	t<2min	Déclenchement	+40℃±2℃
3	1.05	État froid	t≥2h	sans déclenchement	-5℃±2℃
4	1.3	État de la chaleur (juste après le test.1)	t<2min	Déclenchement	-5℃±2℃

Liste de référence des types

Modèle de relais de surcharge	Code	Courant nominal(A)	Pouvoir de coupure ultime en court-circuit nominal lcu(kA)			Capacité nominale de coupure en court-circuit de service lcs(kA)			Puissance nominale standard du moteur triphasé (kW)
Modèle de relais de surcharge	Code	Courant nominal(A)	230/ 240V	400/ 415V	660/ 690V	230/ 240V	400/ 415V	660/ 690V	230/ 240V	400/ 415V	660/ 690V
EKMS2 -32	3201	0,1 ~ 0,16	100	100	100	100	100	100	-	-	-
	3202	0,16~0,25	100	100	100	100	100	100	-	-	-
	3203	0,25 ~ 0,4	100	100	100	100	100	100	-	-	-
	3204	0,4 ~ 0,63	100	100	100	100	100	100	-	-	0,37
	3205	0.63~1	100	100	100	100	100	100	-	-	0,55
	3206	1~1.6	100	100	100	100	100	100	-	-	1.1
	3207	1.6~2.5	100	100	3	100	100	2.25	0,37	0,75	1.5
	3208	2.5~4	100	100	3	100	100	2.25	0,75	1.5	3
	3210	4~6.3	100	100	3	100	100	2.25	1.1	2.2	4
	3214	6 ~ 10	100	100	3	100	100	2.25	2.2	4	7.5
	3216	9 ~ 14	100	15	3	100	7.5	2.25	3	5.5	9
	3220	13 ~ 18	100	15	3	100	7.5	2.25	4	9	11
	3221	17 ~ 23	50	15	3	50	6	2.25	5.5	11	15
	3222	20 ~ 25	50	15	3	50	6	2.25	5.5	11	18.5
	3232	24 ~ 32	50	15	3	50	6	2.25	7.5	12.5	22
EKMS2 -80	8025	16 ~ 25	-	15	-	-	7.5	-	5.5	11	-
	8040	25 ~ 40	-	15	-	-	7.5	-	11	22	-
	8063	40 ~ 63	-	15	-	-	7.5	-	15	33	-
	8080	56 ~ 80	-	15	-	-	7.5	-	22	45	-

Accessoires

Libération de sous-tension
	Tension d'isolation nominale Ui(V)	Plage de tension de fonctionnement	Modèle	spécification
	690	35 % ~ 70 % UE	EKMS2-UV110	110~115V 50Hz
	690	35 % ~ 70 % UE	EKMS2-UV127	127V 60Hz
	690	35 % ~ 70 % UE	EKMS2-UV220	220~240V 50Hz
	690	35 % ~ 70 % UE	EKMS2-UV380	380~400V 50Hz
	690	35 % ~ 70 % UE	EKMS2-UV440	440V 60Hz

Déclenchement shunt
	Tension d'isolation nominale Ui(V)	Plage de tension de fonctionnement	Modèle	spécification
	690	70 % ~ 110 % UE	EKMS2-SH110	110~115V 50Hz
	690	70 % ~ 110 % UE	EKMS2-SH127	127V 60Hz
	690	70 % ~ 110 % UE	EKMS2-SH220	220~240V 50Hz
	690	70 % ~ 110 % UE	EKMS2-SH380	380~400V 50Hz
	690	70 % ~ 110 % UE	EKMS2-SH440	440V 60Hz

Contact auxiliaire instantané
	Tension d'isolation nominale Ui(V)	Courant de chauffage conventionnel Ith(A)	Modèle	Configuration
	250	2.5	EKMS2-AE20	2N/O
	250	2.5	EKMS2-AE11	1N/O+1N/F

Tension d'isolation nominale Ui(V)	Courant de chauffage conventionnel Ith(A)	Modèle	Configuration	Démarreur assorti
690	6	EKMS2-AN20	2N/O	EKMS2-32
690	6	EKMS2-AN11	1N/O+1N/F	EKMS2-32
690	6	EKMS2-AU20	2N/O	EKMS2-80
690	6	EKMS2-AU11	1N/O+1N/C	EKMS2-80

Contact de signalisation de défaut et contact auxiliaire instantané
	Tension d'isolation nominale Ui(V)	Courant de chauffage conventionnel Ith(A)		Modèle	Configuration
	Tension d'isolation nominale Ui(V)	Contact auxiliaire instantané	Contact de signalisation de défaut	Modèle	Configuration
	690	6	2.5	EKMS2-FA0110	1N/C+1N/O
	690	6	2.5	EKMS2-FA0101	1N/C+1N/C
	690	6	2.5	EKMS2-FA1010	1N/O+1N/O
	690	6	2.5	EKMS2-FA1001	1N/O+1N/C

Classe d'application, tension de fonctionnement nominale et courant de fonctionnement du contact auxiliaire instantané
Catégorie d'utilisation	AC-15					DC-13
Tension nominale de fonctionnement Ue(V)	24	48	110/127	230/240	24	48	60
Courant assigné d'emploi Ie(A)	2	1.25	1	0,5	1	0,3	0,15
Puissance opérationnelle normale P(W)	48	60	127	120	24	15	9

EKMS2-MC Boîtier d'installation sans bouton-poussoir

IP55

Dimensions

Formulaire de sélection de produits

Numéro de référence.	spécification
Disjoncteur moteur
EKMS2-3201P	MPCB Push Type de fonctionnement 400/415V 0.1-0.16A
EKMS2-3202P	MPCB Push Type de fonctionnement 400/415V 0.16-0.25A
EKMS2-3203P	MPCB Push Type d'opération 400/415V 0.25-0.4A
EKMS2-3204P	MPCB Push Type de fonctionnement 400/415V 0.4-0.63A
EKMS2-3205P	MPCB Push Type de fonctionnement 400/415V 0.63-1A
EKMS2-3206P	MPCB Push Type de fonctionnement 400/415V 1-1.6A
EKMS2-3207P	MPCB Push Type de fonctionnement 400/415V 1.6-2.5A
EKMS2-3208P	MPCB Push Type de fonctionnement 400/415V 2.5-4A
EKMS2-3210P	MPCB Push Type de fonctionnement 400/415V 4-6.3A
EKMS2-3214P	MPCB Push Type de fonctionnement 400/415V 6-10A
EKMS2-3216P	MPCB Push Type de fonctionnement 400/415V 9-14A
EKMS2-3220P	MPCB Push Type de fonctionnement 400/415V 13-18A
EKMS2-3221P	MPCB Push Type de fonctionnement 400/415V 17-23A
EKMS2-3222P	MPCB Push Type de fonctionnement 400/415V 20-25A
EKMS2-3232P	MPCB Push Type de fonctionnement 400/415V 24-32A
EKMS2-3201R	MPCB Rotatif Type de fonctionnement 400/415V 0.1-0.16A
EKMS2-3202R	MPCB Rotatif Type de fonctionnement 400/415V 0,16-0,25A
EKMS2-3203R	MPCB Rotatif Type de fonctionnement 400/415V 0,25-0,4A
EKMS2-3204R	Type de fonctionnement rotatif MPCB 400/415 V 0,4-0,63 A
EKMS2-3205R	MPCB Rotatif Type de fonctionnement 400/415V 0.63-1A
EKMS2-3206R	MPCB Rotatif Type de fonctionnement 400/415V 1-1.6A
EKMS2-3207R	MPCB Rotatif Type de fonctionnement 400/415V 1.6-2.5A
EKMS2-3208R	MPCB Rotatif Type de fonctionnement 400/415V 2.5-4A
EKMS2-3210R	MPCB Rotatif Type de fonctionnement 400/415V 4-6.3A
EKMS2-3214R	MPCB Rotatif Type de fonctionnement 400/415V 6-10A
EKMS2-3216R	MPCB Rotatif Type de fonctionnement 400/415V 9-14A
EKMS2-3220R	MPCB Rotatif Type de fonctionnement 400/415V 13-18A
EKMS2-3221R	MPCB Rotatif Type de fonctionnement 400/415V 17-23A
EKMS2-3222R	MPCB Rotatif Type de fonctionnement 400/415V 20-25A
EKMS2-3232R	MPCB Rotatif Type de fonctionnement 400/415V 24-32A
EKMS2-8025P	MPCB Push Type de fonctionnement 400/415V 16-25A
EKMS2-8040P	MPCB Push Type de fonctionnement 400/415V 25-40A
EKMS2-8063P	MPCB Push Type de fonctionnement 400/415V 40-63A
EKMS2-8080P	MPCB Push Type de fonctionnement 400/415V 56-80A
Accessoire
EKMS2-UV110	Déclencheur de sous-tension MPCB 110VAC
EKMS2-UV127	Déclencheur de sous-tension MPCB 127VAC
EKMS2-UV220	Déclencheur de sous-tension MPCB 220VAC
EKMS2-UV380	Déclencheur de sous-tension MPCB 380VAC
EKMS2-UV415	Déclencheur de sous-tension MPCB 415VAC
EKMS2-UV440	Déclencheur de sous-tension MPCB 440VAC
EKMS2-SH110	Déclencheur shunt MPCB 110VAC
EKMS2-SH127	Déclencheur shunt MPCB 127VAC
EKMS2-SH220	Déclencheur shunt MPCB 220VAC
EKMS2-SH380	Déclencheur shunt MPCB 380VAC
EKMS2-SH415	Déclencheur shunt MPCB 415VAC
EKMS2-SH440	Déclencheur shunt MPCB 440VAC
EKMS2-AE20	MPCB EKMS2-32 Contact auxiliaire montage supérieur 2NO
EKMS2-AE11	MPCB EKMS2-32 Contact auxiliaire montage supérieur 1NO+1NC
EKMS2-AN20	MPCB EKMS2-32 Contact auxiliaire montage latéral 2NO
EKMS2-AN11	MPCB EKMS2-32 Montage latéral de contact auxiliaire 1NO+1NC
EKMS2-AU20	MPCB EKMS2-80 Contact auxiliaire montage latéral 2NO
EKMS2-AU11	MPCB EKMS2-80 Contact auxiliaire montage latéral 1NO+1NC
EKMS2-FA0110	Contact auxiliaire de signal de défaut MPCB EKMS2-32 1NC + 1NO
EKMS2-FA0110	Contact auxiliaire de signal de défaut MPCB EKMS2-32 1NC + 1NC
EKMS2-FA1010	Contact auxiliaire de signal de défaut MPCB EKMS2-32 1NO + 1NO
EKMS2-FA1001	Contact auxiliaire de signal de défaut MPCB EKMS2-32 1NO + 1NC
EKMS2-MC	MPCB EKMS2-32 Boîtier Vide IP55 sans Bouton Poussoir

Disjoncteur de protection moteur ETEK EKMS2

Disjoncteur de protection moteur ETEK EKMS2

Profil du produit

La description

Qu'est-ce qu'un disjoncteur de protection moteur ?

Désignation de type

données techniques

données techniques

État de fonctionnement

Propriété protectrice

Liste de référence des types

Accessoires

Dimensions

Formulaire de sélection de produits

Profil du produit

La description

Qu'est-ce qu'un disjoncteur de protection moteur ?

Désignation de type

données techniques

données techniques

État de fonctionnement

Propriété protectrice

Liste de référence des types

Accessoires

Dimensions

Formulaire de sélection de produits

Recommander des produits

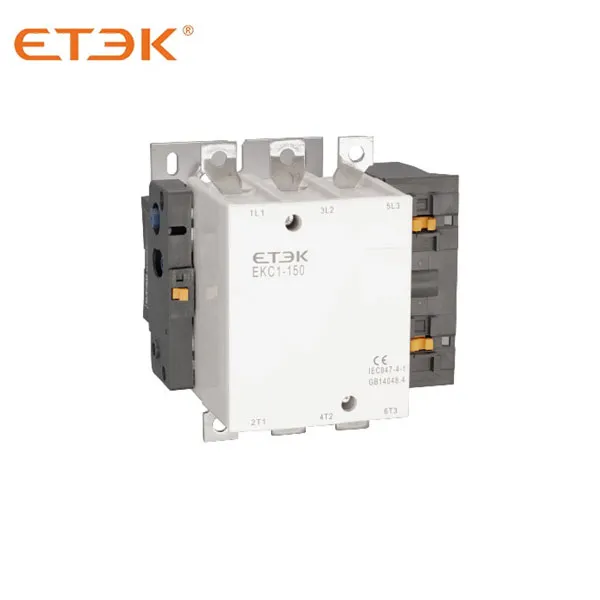

Contacteur magnétique ETEK EKC1 115 ~ 1000A AC

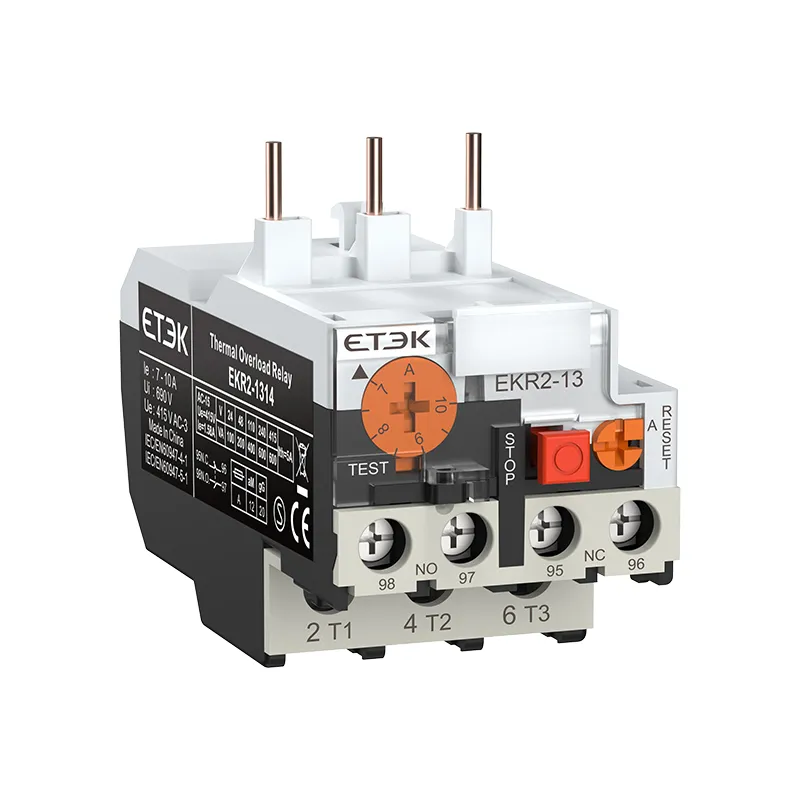

ETEK EKR2 Relais de surcharge thermique à courant réglable de classe 10 à déclenchement

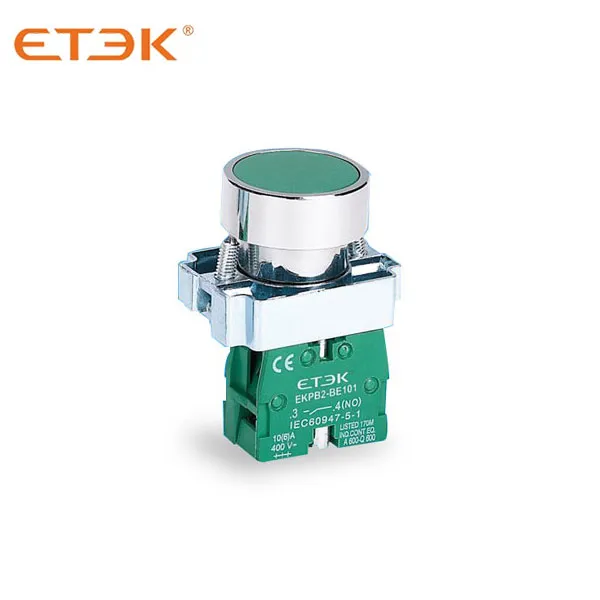

EKPB2 Type de plastique/Type de métal Interrupteur à bouton-poussoir de 22 mm

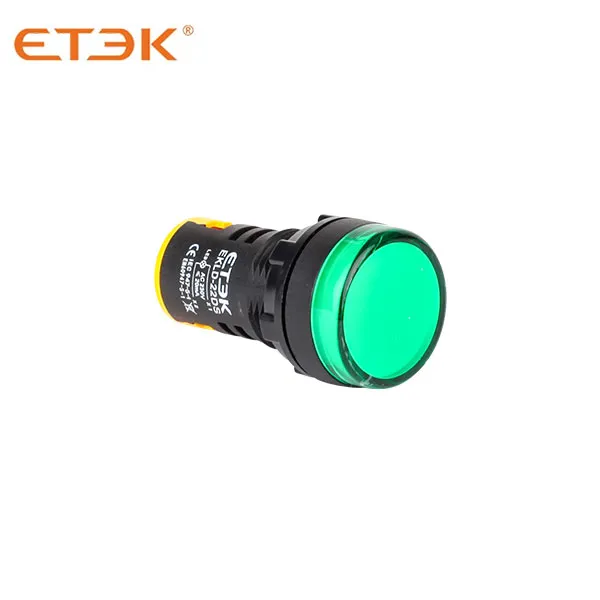

EKLD22 16mm/22mm Signal de montage sur panneau indicateur LED AC/DC 12V/24V/48V/110V/220V Signal d'avertissement

Recommander des produits

Contacteur magnétique ETEK EKC1 115 ~ 1000A AC

ETEK EKR2 Relais de surcharge thermique à courant réglable de classe 10 à déclenchement

EKPB2 Type de plastique/Type de métal Interrupteur à bouton-poussoir de 22 mm

EKLD22 16mm/22mm Signal de montage sur panneau indicateur LED AC/DC 12V/24V/48V/110V/220V Signal d'avertissement

Disjoncteur de protection moteur ETEK EKMS2

Disjoncteur de protection moteur ETEK EKMS2

Profil du produit

La description

Qu'est-ce qu'un disjoncteur de protection moteur ?

Désignation de type

données techniques

données techniques

État de fonctionnement

Propriété protectrice

Liste de référence des types

Accessoires

Dimensions

Formulaire de sélection de produits

Profil du produit

La description

Qu'est-ce qu'un disjoncteur de protection moteur ?

Désignation de type

données techniques

données techniques

État de fonctionnement

Propriété protectrice

Liste de référence des types

Accessoires

Dimensions

Formulaire de sélection de produits

Recommander des produits

Recommander des produits

Entrer en contact
