Accessoire pour contacteur magnétique AC

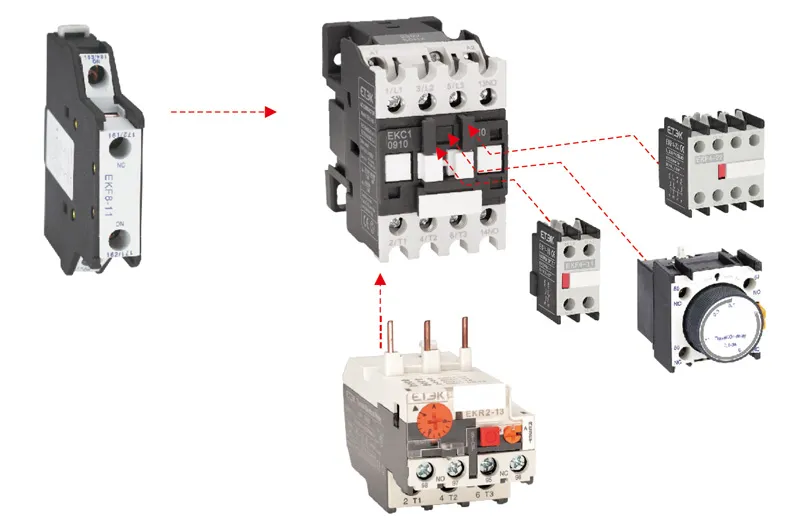

Croquis de montage

Accessoires pour entrepreneurs

Les accessoires de contacteur sont des pièces et des composants conçus pour être utilisés avec des contacteurs.

A quoi servent les accessoires de contacteur ?

Les accessoires d'entrepreneur sont tous les composants utilisés avec les dispositifs de contacteurs. Ils remplacent généralement une pièce ou sont utilisés pour modifier ou améliorer la fonction des contacteurs. Par exemple, ils peuvent améliorer la sécurité ou aider à connecter l'appareil au circuit.

Types d'accessoires de contacteur

Il existe une large gamme d'accessoires pour contacteurs, mais certaines catégories courantes incluent :

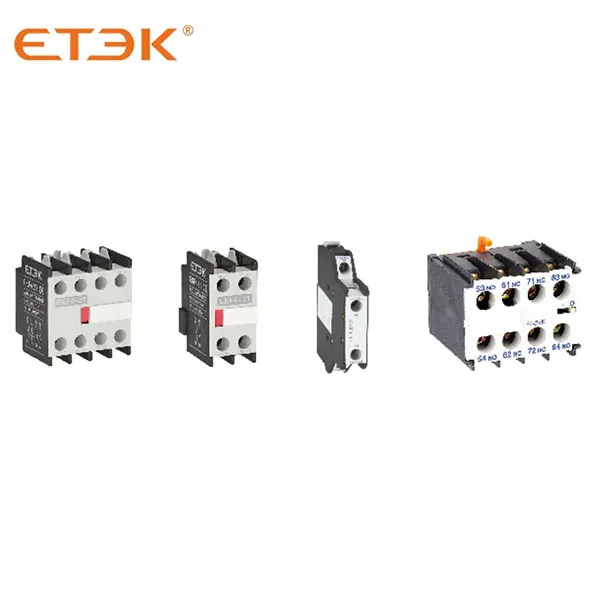

1. Composants, tels que contacts auxiliaires.
2. Accessoires de montage, en fonction de l'endroit où le contacteur doit être affiché.
3. Les accessoires de sécurité, tels que les cache-bornes, sont conçus pour éviter tout contact avec le circuit.
4. Accessoires de câblage, qui aident à connecter le contacteur au circuit.

Données techniques

	Spécification	Modèle	Numéro de contact	Contacteur assorti
	Contact auxiliaire Montage frontal à 4 pôles	EKF4-40	4 NON	EKC1-09~95 EKC1-115~800
		EKF4-31	3NO+1NF
		EKF4-22	2NO+2NC
		EKF4-13	1NO+3NC
		EKF4-04	4NC
	Contact auxiliaire Montage avant à 2 pôles	EKF4-20	2 NON
		EKF4-11	1NO+1NF
		EKF4-02	2NC
	Contact auxiliaire Montage latéral à 2 pôles	EKF8-20	2 NON	EKC1-09~95
		EKF8-11	1NO+1NF
		EKF8-02	2NC
	1NO+1NF Minuterie pneumatique Délai d'activation	EKF5-T0	0,1 à 3 s	EKC1-09~95 EKC1-115~800
		EKF5-T2	0,1 à 30 s
		EKF5-T4	10 à 180 s
	1NO+1NF Minuterie pneumatique Délai d'arrêt	EKF5-D0	0,1 à 3 s
		EKF5-D2	0,1 à 30 s
		EKF5-D4	10 à 180 s
	Contact auxiliaire Montage frontal à 4 pôles	EKF4-40M	4 NON	EKC1-09~12M
		EKF4-31M	3NO+1NF
		EKF4-22M	2NO+2NC
		EKF4-13M	1NO+3NC
		EKF4-04M	4NC
	Contact auxiliaire Montage avant à 2 pôles	EKF4-20M	2 NON
		EKF4-11M	1NO+1NF
		EKF4-02M	2NC
	Bobine de contacteur	EKX1-2	Volts alternatifs	EKC1-09~18
		EKX1-4	Volts alternatifs	EKC1-25~32
		EKX1-6	Volts alternatifs	EKC1-40~95
	Bobine de contacteur Résistant à l'eau	EKX1-6N	Volts alternatifs	EKC1-40~95
		EKX1-FF	Volts alternatifs	EKC1-115~150
		EKX1-FG	Volts alternatifs	EKC1-185~225
		EKX1-FH	Volts alternatifs	EKC1-265
		EKX1-FJ	Volts alternatifs	EKC1-400
		EKX1-FK	Volts alternatifs	EKC1-500
		EKX1-FL	Volts alternatifs	EKC1-630
		EKX1-FX	Volts alternatifs	EKC1-780
	Spécification	Modèle		Contacteur assorti
	Accessoires pour Contacteur de type inverseur/commutateur	EKA9-0932		EKC1-09~32
		EKA9-4095		EKC1-40~95
		EKA9-FF970		EKC1-115~150
		EKA9-FG970		EKC1-185~225
		EKA9-FJ970		EKC1-330~400
		EKA9-FL970		EKC1-630
	Spécification	Modèle		TOR correspondant
	Bloc de montage pour relais de surcharge thermique	EKA9-1064		EKR2-13
		EKA9-2064		EKR2-23
		EKA9-3064		EKR2-33

Formulaire de sélection de produits
