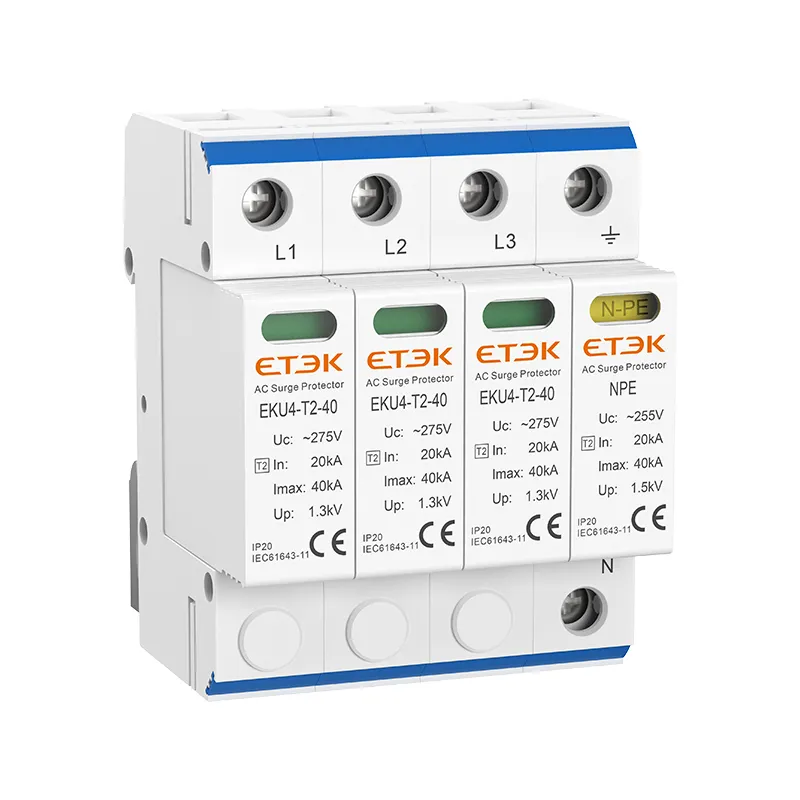

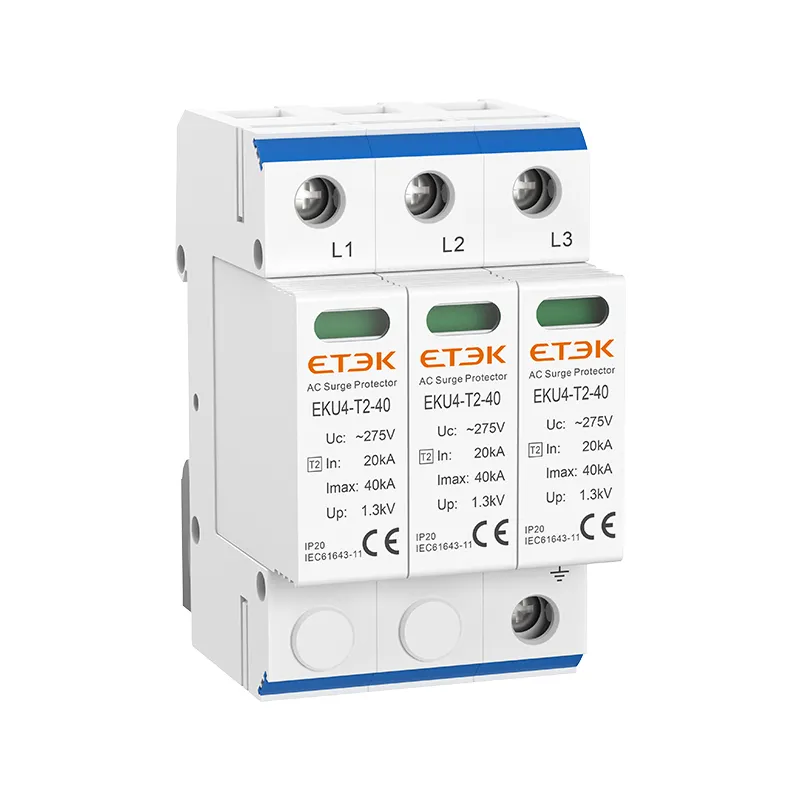

Dispositif de protection contre les surtensions CA de classe II, type 2 EKU4, Imax 40 kA

Les dispositifs de protection contre les surtensions modulaires EKU4-T2-40 Type 2 Imax 40 kA offrent une protection pour les équipements connectés à des alimentations CA basse tension, protégeant contre les surtensions transitoires causées par la foudre locale ou la commutation de charges électriques inductives ou capacitives.

● Norme : IEC/EN 61643-11
● Surtension nominale : Imax=40kA (8/20 µs)
● Catégorie IEC/EN : Type 2/Classe II
● Tension de service continue max. : 275, 320, 385, 440 V
● Boîtier : conception enfichable

Renseignez-vous maintenant PDF

Présentation du produit

Les dispositifs de protection contre les surtensions modulaires EKU4-T2-40 Type 2 Imax 40 kA offrent une protection pour les équipements connectés aux alimentations CA basse tension, protégeant contre les surtensions transitoires causées par la foudre locale ou la commutation de charges électriques inductives ou capacitives.

Le module N-PE et le module LN sont séparés mécaniquement pour éviter les combinaisons incorrectes de modules SPD enfichables et de prises conformes aux dispositions pertinentes du point 7.3.1 de la norme IEC61643-11. Par exemple, la cartouche du mode N-PE (composée d'un tube à décharge de gaz) peut être enfichée en mode LN (composé d'une varistance), ce qui peut conduire à des situations dangereuses comme un incendie.

Paramètres techniques

Données techniques

Tableau 1

Nombre de pôles	1P	2P	3P	4P	1P+NPE	3P+NPE
Systèmes de réseau	TN-S, TN-C, TT (uniquement LN)	TN-S	TN-C	TN-S	TT, TN-S
Mode de protection	L-PE, N-PE (uniquement TN-S), L-PEN, LN	PE-L, PE-N	Stylo L	PE-L, PE-N	LN, N-PE
Éléments de protection	MOV à haute énergie				MOV et GDT à haute énergie

Tableau 2

Tension maximale de service continu (LN)	UC	275 V	320V	385V	440V
Tension maximale de service continu (N-PE)	UC	255 V
Courant de décharge nominal (8/20μs) (LN)/(N-PE)	Dans	20 kA
Courant de décharge maximal (8/20μs) (LN)/(N-PE)	Imax	40 kA
Niveau de protection de tension (LN)/(N-PE)	En haut	1,3 kV/1,5 kV	1,5 kV/1,5 kV	1,8 kV/1,5 kV	2,0 kV/1,5 kV
Niveau de protection de tension 5 kA	En haut	1,0 kV	1,2 kV	1,4 kV	1,6 kV
Temps de réponse (LN)/(N-PE)	tA	≤25ns/≤100ns
Plage de température de fonctionnement	Tu	-40℃ à +80℃
Fusible de secours max.		125 A gL/gG
Indication de l'état de fonctionnement/défaut		Vert/Rouge (LN), Jaune (N-PE)
Section transversale (Min.)/(Max.)		4 mm²/35 mm²
Montage		Rail DIN 35 mm, EN 60715
Matériau de l'enceinte		Plastique thermique UL94-V0
Degré de protection		IP20 (intégré)

Dimensions

Schéma de circuit de base

Taille d'installation

Formulaire de sélection de produits

Nombre de pôles	Tension CA max. de fonctionnement continu
	275V	320V	385V	440V
1P	EKU5-T2-40-1P275	EKU5-T2-40-1P320	EKU5-T2-40-1P385	EKU5-T2-40-1P440
2P	EKU5-T2-40-2P275	EKU5-T2-40-2P320	EKU5-T2-40-2P385	EKU5-T2-40-2P440
3P	EKU5-T2-40-3P275	EKU5-T2-40-3P320	EKU5-T2-40-3P385	EKU5-T2-40-3P440
4P	EKU5-T2-40-4P275	EKU5-T2-40-4P320	EKU5-T2-40-4P385	EKU5-T2-40-4P440
1P+NPE	EKU5-T2-40-1PN275	EKU5-T2-40-1PN320	EKU5-T2-40-1PN385	EKU5-T2-40-1PN440
3P+NPE	EKU5-T2-40-3PN275	EKU5-T2-40-3PN320	EKU5-T2-40-3PN385	EKU5-T2-40-3PN440
Avec signalisation à distance
1P	EKU5-T2-40-1P275S	EKU5-T2-40-1P320S	EKU5-T2-40-1P385S	EKU5-T2-40-1P440S
2P	EKU5-T2-40-2P275S	EKU5-T2-40-2P320S	EKU5-T2-40-2P385S	EKU5-T2-40-2P440S
3P	EKU5-T2-40-3P275S	EKU5-T2-40-3P320S	EKU5-T2-40-3P385S	EKU5-T2-40-3P440S
4P	EKU5-T2-40-4P275S	EKU5-T2-40-4P320S	EKU5-T2-40-4P385S	EKU5-T2-40-4P440S
1P+NPE	EKU5-T2-40-1PN275S	EKU5-T2-40-1PN320S	EKU5-T2-40-1PN385S	EKU5-T2-40-1PN440S
3P+NPE	EKU5-T2-40-3PN275S	EKU5-T2-40-3PN320S	EKU5-T2-40-3PN385S	EKU5-T2-40-3PN440S
