● Norme : IEC61095, IEC60947-4-1
● Courant nominal : 16 à 100 A
● Tension de fonctionnement nominale : 250 V, 1P (1NO, 1NC), 2P (2NO, 2NC, 1NO + 1NC)
400 V, 3P(3NO,3NC),4P(4NO,4NC,2NO+2NC,3NO+1NC)
● Tension d'isolement nominale (Ui) : 500 V
● Tension de la bobine : 24 V/110 V/230 V
● Catégorie d'utilisation : AC-7a (AC-1), AC-7b(AC-3)
● Mode de commande : Automatique
● Montage : rail DIN 35 mm
Le contacteur modulaire est un dispositif de commutation permettant de commander des charges de faible puissance sans émettre de bourdonnement. Il se monte sur rail DIN. De taille compacte, il s'intègre facilement dans les petits coffrets et armoires électriques.
Les contacteurs modulaires ETEK EKMF sont disponibles en versions manuelles et automatiques avec une large gamme de valeurs nominales allant de 16 A à 100 A. Largement utilisés dans les bâtiments pour la commutation et le contrôle de l'éclairage, du chauffage, de la ventilation, des moteurs et des pompes, ces contacteurs modulaires portent la réduction du bruit à un niveau supérieur.
| Tension de fonctionnement nominale (Ue) | 1P (1NO,1NC), 2P (2NO,2NC,1NO+1NC) | 250 V CA |
| 3P (3NO,3NC), 4P (4NO,4NC,2NO+2NC,3NO+1NC) | 400 V CA | |
| Fréquence | 50/60 Hz | |
| Durée de vie électrique | 100 000 | |
| Nombre maximal d'opérations de commutation par jour | 100 | |
| Tension d'isolement (Ui) | 500 V CA | |
| Degré de pollution | 2 | |
| Tension de résistance à l'impulsion nominale (Uimp) | 2,5 kV (4 kV à 12/24/48 V CA) | |
| Degré de protection | IP20 | |
| (CEI 60529) | IP40 | |
| Température de fonctionnement | -5℃~+60℃ (1) | |
| température de stockage | -40℃~+70℃ | |
| Tropicalisation (IEC 60068-1) | Traitement 2 (humidité relative 95 % à 55 °C) | |
| Conformité ELSV (Très Basse Tension de Sécurité) pour les versions 12/24/48 V CA | ||
| La commande du produit est conforme aux exigences TBTS (très basse tension de sécurité). | ||
| Remarque : Dans le cas du montage des contacteurs dans une armoire dont la température intérieure est comprise entre 50 °C et 60 °C, il est nécessaire d'utiliser une entretoise entre chaque contacteur. | ||
| Évaluation (en) | Tension de commande (VAC) (50/60 Hz) | Consommation | Puissance maximale | |||
| AC-7a | AC-7b | Holding | Affluence | |||
| 1P | 16A | 6A | 230 | 2,8 V CA | 11,5 V CA | 1,2 W |
| 20A | 7A | 230 | 2,8 V CA | 11,5 V CA | 1,2 W | |
| 25A | 9A | 230 | 2,8 V CA | 11,5 V CA | 1,2 W | |
| 2P | 16A | 6A | 230 | 2,8 V CA | 11,5 V CA | 1,2 W |
| 20A | 7A | 230 | 2,8 V CA | 11,5 V CA | 1,2 W | |
| 25A | 9A | 240 | 3,0 V CA | 11,5 V CA | 1,3 W | |
| 230 | 2,8 V CA | 11,5 V CA | 1,2 W | |||
| 32A | 12A | 230 | 4,1 VA | 31VA | 1,6 W | |
| 40A | 18A | 230 | 4,1 VA | 31VA | 1,6 W | |
| 63A | 25A | 230 | 4,1 VA | 31VA | 1,6 W | |
| 100A | - | 230 | 4,1 VA | 31VA | 2,1 W | |
| 3P | 16A | 6A | 230 | 4,1 VA | 31VA | 1,6 W |
| 20A | 7A | 230 | 4,1 VA | 31VA | 1,6 W | |
| 25A | 9A | 230 | 4,1 VA | 31VA | 1,6 W | |
| 32A | 12A | 230 | 7VA | 48VA | 2,1 W | |
| 40A | 18A | 230 | 7VA | 48VA | 2,1 W | |
| 63A | 25A | 230 | 7VA | 48VA | 2,1 W | |
| 4P | 16A | 6A | 230 | 4,1 VA | 31VA | 1,6 W |
| 20A | 7A | 230 | 4,1 VA | 31VA | 1,6 W | |
| 25A | 9A | 240 | 4,8 V CA | 33VA | 1,6 W | |
| 230 | 4,1 VA | 31VA | 1,6 W | |||
| 32A | 12A | 230 | 7VA | 48VA | 2,1 W | |
| 40A | 18A | 230 | 7VA | 48VA | 2,1 W | |
| 63A | 25A | 230 | 7VA | 48VA | 2,1 W | |
| 100A | - | 230 | 13VA | 106 VA | 4,2 W | |
 |
Contacteur de commande manuelle EKMF 16/25A |
 |
| Contacteur de commande manuelle EKMF 40/63A |
 |
| EACT |
|
No.of Poles
|
Model
|
Rating (In)
|
Coil voltage (VAC) | Circuit Diagram | |
| AC-7a | AC-7b | ||||
| 1P |
EKMF-1610M
|
16A | 6A |
24
110
230
|
 |
|
EKMF-2010M
|
20A | 7A | |||
|
EKMF-2510M
|
25A | 9A | |||
|
EKMF-1601M
|
16A | 6A |  |
||
|
EKMF-2001M
|
20A | 7A | |||
|
EKMF-2501M
|
25A | 9A | |||
| 2P |
EKMF-1620M
|
16A | 6A |
24
110
230
|
 |
|
EKMF-2020M
|
20A | 7A | |||
|
EKMF-2520M
|
25A | 9A | |||
|
EKMF-1611M
|
16A | 6A |  |
||
|
EKMF-2011M
|
20A | 7A | |||
|
EKMF-2511M
|
25A | 9A | |||
|
EKMF-1602M
|
16A | 6A |  |
||
|
EKMF-2002M
|
20A | 7A | |||
|
EKMF-2502M
|
25A | 9A | |||
|
EKMF-3220M
|
32A | 12A |  |
||
|
EKMF-4020M
|
40A | 18A | |||
|

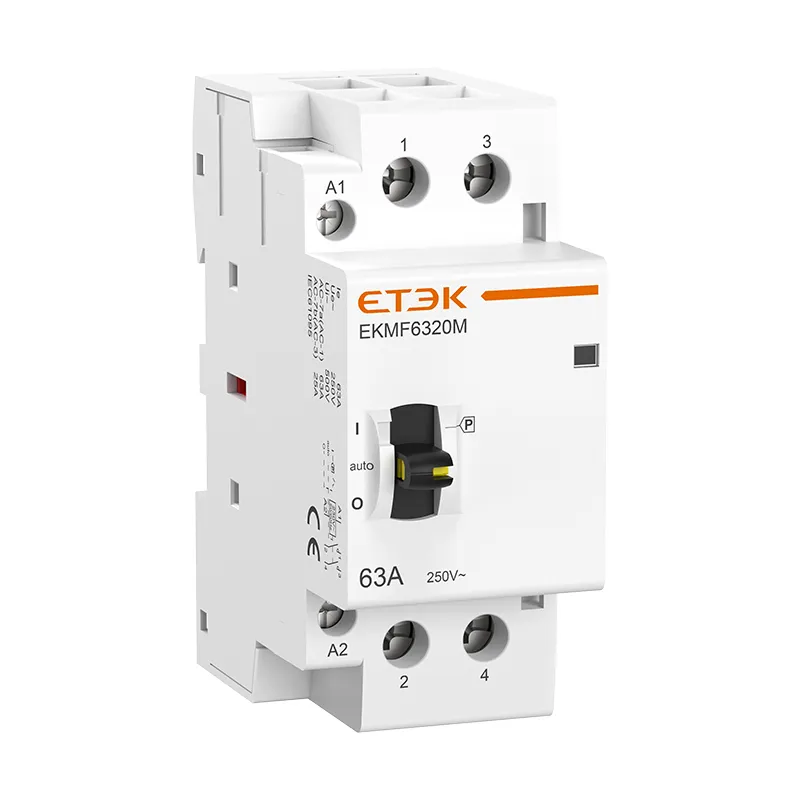

EKMF-6320M
|
63A | 25A | |||
|
EKMF-3211M
|
32A | 12A |  |
||
|
EKMF-4011M
|
40A | 18A | |||
|
EKMF-6311M
|
63A | 25A | |||
|
EKMF-3202M
|
32A | 12A |  |
||
|
EKMF-4002M
|
40A | 18A | |||
|
EKMF-6302M
|
63A | 25A | |||
| 3P |
EKMF-1630M
|
16A | 6A |
24
110
230
380
|
 |
|
EKMF-2030M
|
20A | 7A | |||
|
EKMF-2530M
|
25A | 9A | |||
|
EKMF-1603M
|
16A | 6A |  |
||
|
EKMF-2003M
|
20A | 7A | |||
|
EKMF-2503M
|
25A | 9A | |||
|
EKMF-3230M
|
32A | 12A |  |
||
|
EKMF-4030M
|
40A | 18A | |||
|
EKMF-6330M
|
63A | 25A | |||
|
EKMF-3203M
|
32A | 12A |  |
||
|
EKMF-4003M
|
40A | 18A | |||
|
EKMF-6303M
|
63A | 25A | |||
| 4P |
EKMF-1640M
|
16A | 6A |
24
110
230
380
|
 |
|
EKMF-2040M
|
20A | 7A | |||
|

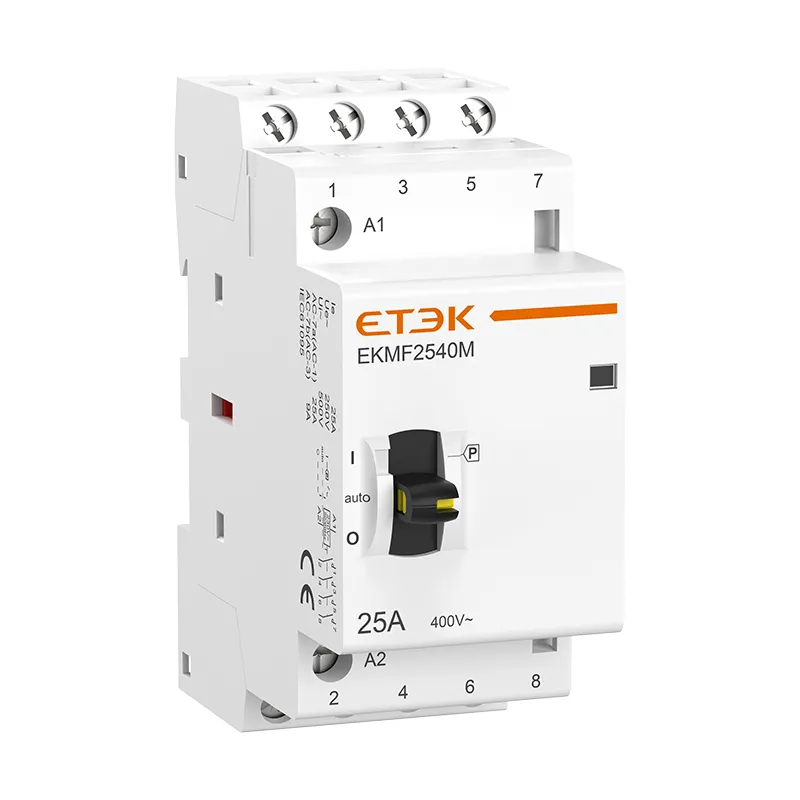

EKMF-2540M
|
25A | 9A | |||
|
EKMF-1604M
|
16A | 6A |  |
||
|
EKMF-2004M
|
20A | 7A | |||
|
EKMF-2504M
|
25A | 9A | |||
|
EKMF-1622M
|
16A | 6A |  |
||
|
EKMF-2022M
|
20A | 7A | |||
|
EKMF-2522M
|
25A | 9A | |||
|
EKMF-1631M
|
16A | 6A |  |
||
|
EKMF-2031M
|
20A | 7A | |||
|
EKMF-2531M
|
25A | 9A | |||
|
EKMF-3240M
|
32A | 12A |  |
||
|
EKMF-4040M
|
40A | 18A | |||
|

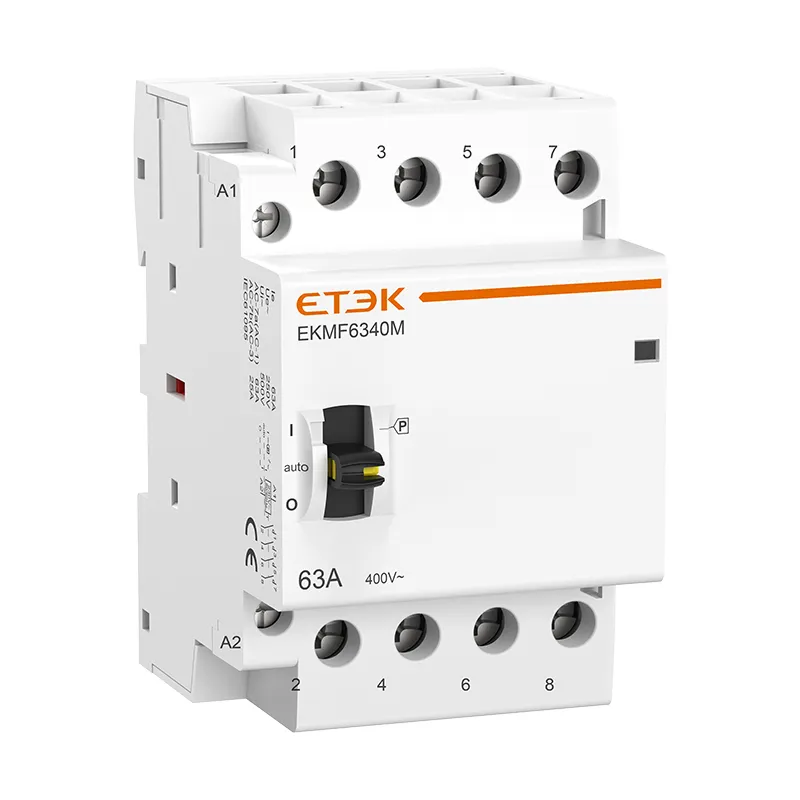

EKMF-6340M
|
63A | 25A | |||
|
EKMF-3204M
|
32A | 12A |  |
||
|
EKMF-4004M
|
40A | 18A | |||
|
EKMF-6304M
|
63A | 25A | |||
|
EKMF-3222M
|
32A | 12A |  |
||
|
EKMF-4022M
|
40A | 18A | |||
|
EKMF-6322M
|
63A | 25A | |||
|
EKMF-3231M
|
32A | 12A |  |
||
|
EKMF-4031M
|
40A | 18A | |||
|
EKMF-6331M
|
63A | 25A | |||
