Name: Contacteur modulaire à commande automatique EKMF de type CA
Brand: ETEK
SKU: 01404
Rating: 4.1 (752 reviews)

Présentation du produit

Le contacteur modulaire est un type d'appareil de commutation utilisé pour contrôler des charges de faible capacité sans générer de bourdonnement pendant son fonctionnement. Il peut être monté sur un rail DIN. Il est de taille compacte et peut être utilisé dans de petits boîtiers et armoires électriques.

Les contacteurs modulaires ETEK EKMF proposent des versions manuelles et automatiques avec une large gamme de valeurs nominales de 16 A à 100 A. Largement utilisés dans les bâtiments pour la commutation et le contrôle de l'éclairage, du chauffage, de la ventilation, des moteurs et des pompes, les contacteurs modulaires portent la réduction du bruit à un nouveau niveau.

Paramètres techniques

Données techniques

Tension nominale de fonctionnement (Ue)	1P (1NO, 1NF), 2P (2N0, 2NF, 1NO+1NF)	250 V c.a.
	3P (3NO,3NC), 4P (4NO,4NC,2NO+2NC,3NO+1NC)	400 V c.a.
Fréquence		50/60 Hz
La vie électrique		100000
Nombre maximal d'opérations de commutation par jour		100
Caractéristiques supplémentaires
Tension d'isolement (Ui)		500 V c.a.
Degré de pollution		2
Tension de tenue aux chocs nominale (Uimp)		2,5 kV (4 kV à 12/24/48 VCA)
Degré de protection (CEI 60529)		IP20
		IP40
Température de fonctionnement		-5℃~+60℃ (1)
Température de stockage		-40℃~+70℃
Tropicalisation (CEI 60068-1)		Traitement 2 (humidité relative 95% à 55℃)
Conformité ELSV (Extra Low Safety Voltage) pour les versions 12/24/48VAC
Le contrôle du produit est conforme aux exigences SELV (très basse tension de sécurité)
Remarque : Dans le cas d'un montage de contacteur dans un boîtier dont la température intérieure est comprise entre 50℃ et 60℃, il est nécessaire d'utiliser une entretoise entre chaque contacteur.

Consommation

	Évaluation (en)		Tension de commande (VAC) (50/60 Hz)	Consommation		Puissance max.
	AC-7a	AC-7b	Tension de commande (VAC) (50/60 Hz)	Holding	Affluence	Puissance max.
1P	16A	6A	230	2,8 VA	11,5 VA	1,2 W
	20A	7A	230	2,8 VA	11,5 VA	1,2 W
	25A	9A	230	2,8 VA	11,5 VA	1,2 W
2P	16A	6A	230	2,8 VA	11,5 VA	1,2 W
	20A	7A	230	2,8 VA	11,5 VA	1,2 W
	25A	9A	240	3,0 VA	11,5 VA	1,3 W
	25A	9A	230	2,8 VA	11,5 VA	1,2 W
	32A	12A	230	4,1 VA	31VA	1,6 W
	40A	18A	230	4,1 VA	31VA	1,6 W
	63A	25A	230	4,1 VA	31VA	1,6 W
	100A	-	230	4,1 VA	31VA	2,1 W
3P	16A	6A	230	4,1 VA	31VA	1,6 W
	20A	7A	230	4,1 VA	31VA	1,6 W
	25A	9A	230	4,1 VA	31VA	1,6 W
	32A	12A	230	7VA	48 VA	2,1 W
	40A	18A	230	7VA	48 VA	2,1 W
	63A	25A	230	7VA	48 VA	2,1 W
4P	16A	6A	230	4,1 VA	31VA	1,6 W
	20A	7A	230	4,1 VA	31VA	1,6 W
	25A	9A	240	4,8 VA	33VA	1,6 W
	25A	9A	230	4,1 VA	31VA	1,6 W
	32A	12A	230	7VA	48 VA	2,1 W
	40A	18A	230	7VA	48 VA	2,1 W
	63A	25A	230	7VA	48 VA	2,1 W
	100A	-	230	13VA	106 VA	4,2 W

Dimensions

Dimensions hors tout et d'installation (mm)

EKMF-16/20/25A

EKMF-32/40/63A

EKMF-80/100/125A

EACT

Formulaire de sélection de produits

Liste de référence des types automatiques EKMF

Nombre de pôles	Tension de bobine (VAC)	Contacts NO+NC	Mode	Évaluation (en)
Nombre de pôles	Tension de bobine (VAC)	Contacts NO+NC	Mode	AC-7a	AC-7b
1P	24 110 230	1NO	EKMF-1610	16A	6A
			EKMF-2010	20A	7A
			EKMF-2510	25A	9A
		1NC	EKMF-1601	16A	6A
			EKMF-2001	20A	7A
			EKMF-2501	25A	9A
		1NO	EKMF-3210	32A	12A
			EKMF-4010	40A	18A
			EKMF-6310	63A	25A
		1NC	EKMF-3201	32A	12A
			EKMF-4001	40A	18A
			EKMF-6301	63A	25A
2P	24 110 230	2NO	EKMF-1620	16A	6A
			EKMF-2020	20A	7A
			EKMF-2520	25A	9A
		1NO+1NC	EKMF-1611	16A	6A
			EKMF-2011	20A	7A
			EKMF-2511	25A	9A
		2NC	EKMF-1602	16A	6A
			EKMF-2002	20A	7A
			EKMF-2502	25A	9A
		2NO	EKMF-3220	32A	12A

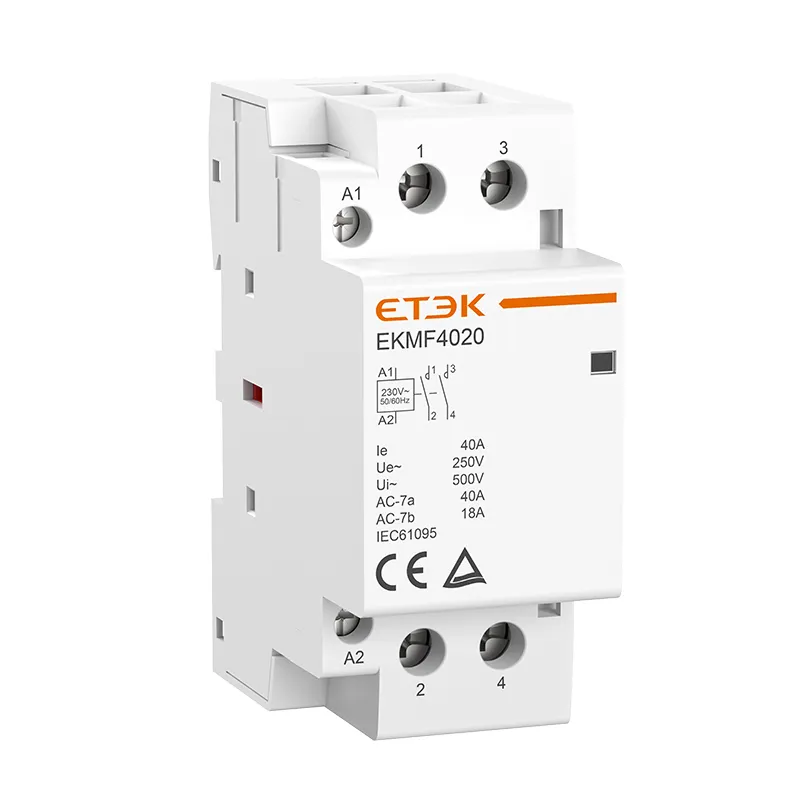

			EKMF-4020	40A	18A
			EKMF-6320	63A	25A
		1NO+1NC	EKMF-3211	32A	12A
			EKMF-4011	40A	18A
			EKMF-6311	63A	25A
		2NC	EKMF-3202	32A	12A
			EKMF-4002	40A	18A
			EKMF-6302	63A	25A
		2NO	EKMF-8020	80A	32A
			EKMF-10020	100A	40A
			EKMF-12520	125A	50A
		1NO+1NC	EKMF-8011	80A	32A
			EKMF-10011	100A	40A
			EKMF-12511	125A	50A
		2NC	EKMF-8002	80A	32A
			EKMF-10002	100A	40A
			EKMF-12502	125A	50A
3P	24 110 230 380	3NO	EKMF-1630	16A	6A
			EKMF-2030	20A	7A
			EKMF-2530	25A	9A
		3NC	EKMF-1603	16A	6A
			EKMF-2003	20A	7A
			EKMF-2503	25A	9A
		3NO	EKMF-3230	32A	12A
			EKMF-4030	40A	18A
			EKMF-6330	63A	25A
		3NC	EKMF-3203	32A	12A
			EKMF-4003	40A	18A
			EKMF-6303	63A	25A
4P	24 110 230 380	4NO	EKMF-1640	16A	6A
			EKMF-2040	20A	7A

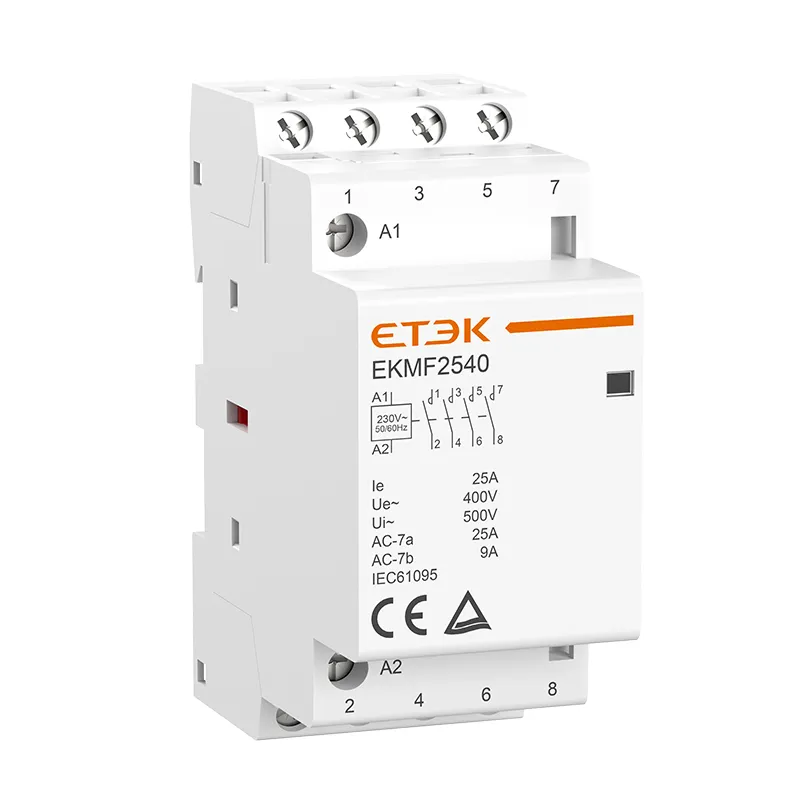

			EKMF-2540	25A	9A
		4NC	EKMF-1604	16A	6A
			EKMF-2004	20A	7A
			EKMF-2504	25A	9A
		2NO+2NC	EKMF-1622	16A	6A
			EKMF-2022	20A	7A
			EKMF-2522	25A	9A
		3NO+1NC	EKMF-1631	16A	6A
			EKMF-2031	20A	7A
			EKMF-2531	25A	9A
		4NO	EKMF-3240	32A	12A

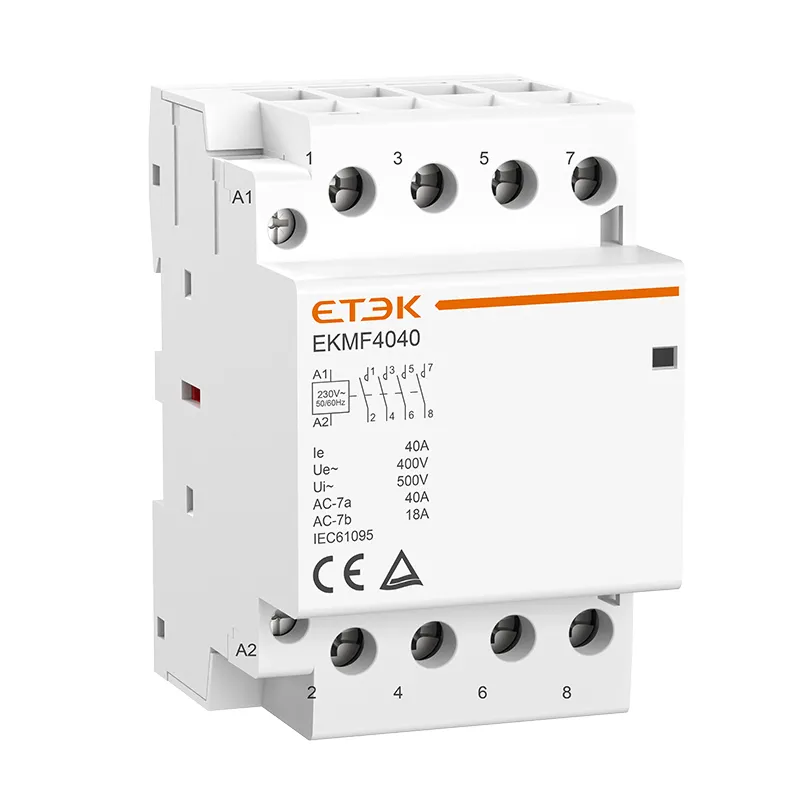

			EKMF-4040	40A	18A
			EKMF-6340	63A	25A
		4NC	EKMF-3204	32A	12A
			EKMF-4004	40A	18A
			EKMF-6304	63A	25A
		2NO+2NC	EKMF-3222	32A	12A
			EKMF-4022	40A	18A
			EKMF-6322	63A	25A
		3NO+1NC	EKMF-3231	32A	12A
			EKMF-4031	40A	18A
			EKMF-6331	63A	25A
		4NO	EKMF-8040	80A	32A
			EKMF-10040	100A	40A
			EKMF-12540	125A	50A
		4NC	EKMF-8004	80A	32A
			EKMF-10004	100A	40A
			EKMF-12504	125A	50A
		2NO+2NC	EKMF-8022	80A	32A
			EKMF-10022	100A	40A
			EKMF-12522	125A	50A
		3NO+1NC	EKMF-8031	80A	32A
			EKMF-10031	100A	40A
			EKMF-12531	125A	50A
