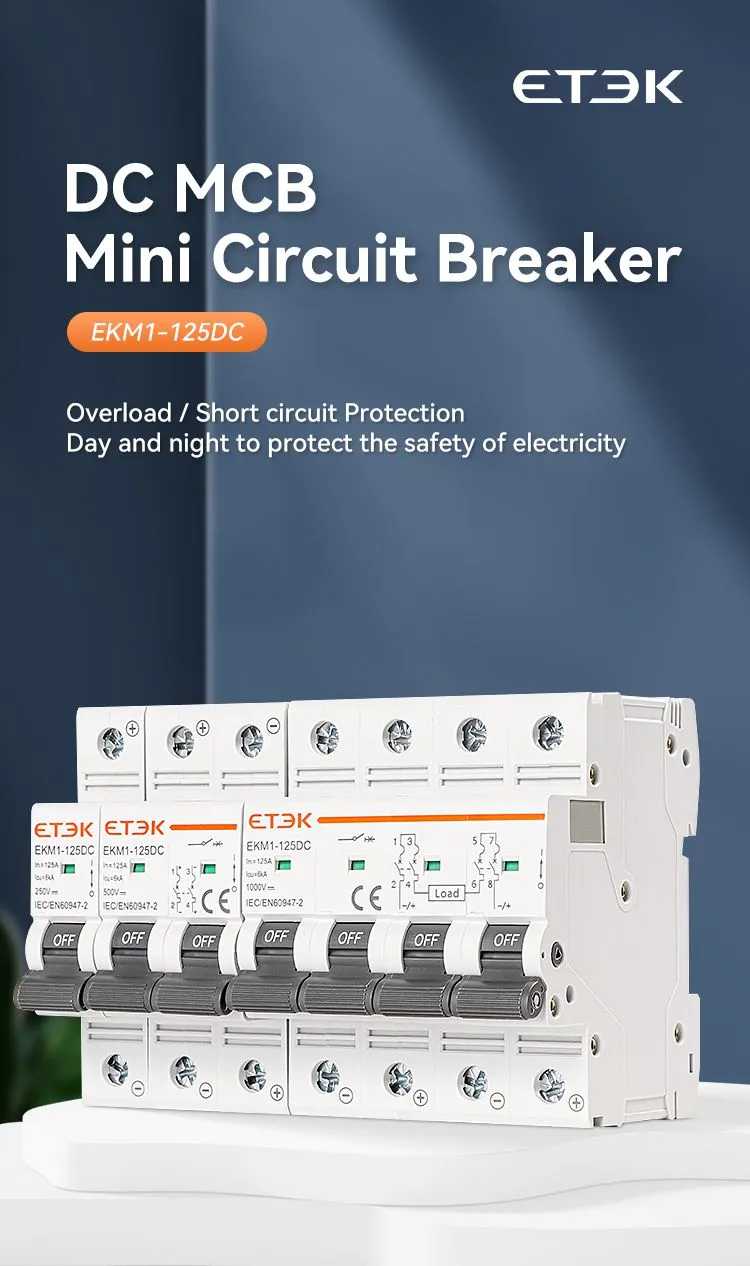

Disjoncteur différentiel CC 10 kA 125 A EKM1-125DC

Le disjoncteur miniature CC de la série EKM1-125DC (ci-après dénommé disjoncteur) convient aux lignes avec un courant nominal de 125 A

● Norme : IEC60947-2
● Type de voyage : Thermo-magnétique
● Courant nominal : 80, 100, 125 A
● Tension nominale : 1P (250 V CC), 2P (500 V CC), 4P (1 000 V CC)
● Nombre de pôles : 1P, 2P, 4P
● Pouvoir de coupure nominal en court-circuit : 10 kA
●Caractéristique de déclenchement magnétique : (8-12) x In
● Température ambiante : -5...+40 ºC
● Connexion : Selon le schéma de câblage
● Certificats : CE, CB

Présentation du produit

Description

Le disjoncteur miniature CC de la série EKM1-125DC (ci-après dénommé disjoncteur) convient aux lignes avec un courant nominal de 125 A et une tension nominale CC inférieure à 250 V ou 500 V et 1 000 V. Il est utilisé pour la protection contre les surcharges et les courts-circuits des installations et des équipements électriques du système de distribution d'énergie CC et peut être largement utilisé dans les entreprises d'énergie électrique, de poste et de télécommunications, de communication, industrielles et minières et d'autres industries. Ce produit répond aux exigences de la norme IEC60947-2.

Avantages

Fonctions de protection : surcharge, court-circuit.
Pouvoir de coupure nominal en court-circuit icu jusqu'à 10 kA.
Non polarité, câblage facile.
Courant nominal jusqu'à 125 A.
Tension nominale jusqu'à 1000 V.
Conçu pour le photovoltaïque, le stockage d'énergie et d'autres applications CC.

Paramètres techniques

Données techniques

Standard	CEI/EN60947-2
Protection	Surintensité et court-circuit
Type de voyage	Thermo-magnétique
Nombre de pôles	1P, 2P, 4P
Courants nominaux (In)	80,100,125A
Tension nominale (Ue)	1P (250 V CC), 2P (500 V CC), 4P (1 000 V CC)
Tension d'isolement nominale (Ui)	500 V
Pouvoir de coupure nominal	10 000 A
Tension de tenue aux chocs nominale (1,2/50) Uimp	4 kV
Tension d'essai diélectrique à fréquence ind. pendant 1 min	3 kV
Caractéristique de libération thermique	(1.05-1.30) x Dans
Caractéristique de déclenchement magnétique	(8-12) x Dans
La vie électrique	4 000 cycles
Durée de vie mécanique	10 000 cycles
Indicateur de position de contact	Oui
Degré de protection	IP20
Température ambiante	-5℃ à +40℃, humidité max. 95%
Type de connexion du terminal	Câble/barre omnibus de type broche/barre omnibus de type fourche
Taille max. du terminal pour le câble	35 mm ²
Couple de serrage max.	2,5 Nm
Installation	Montage sur rail DIN 35 mm
Connexion	Selon le schéma de câblage

Dimensions

Schéma de circuit

Taille d'installation

Formulaire de sélection de produits

Disjoncteur CC EKM1-125DC
Polonais	Courant nominal (A)	IEC60947-2
Pouvoir de coupure 10KA
1P (250VDC)	80A	EKM1-125HDC-1080
	100A	EKM1-125HDC-1100
	125A	EKM1-125HDC-1125
2P (500VDC)	80A	EKM1-125HDC-2080
	100A	EKM1-125HDC-2100
	125A	EKM1-125HDC-2125
4P (1000VDC)	80A	EKM1-125HDC-4080
	100A	EKM1-125HDC-4100
	125A	EKM1-125HDC-4125
