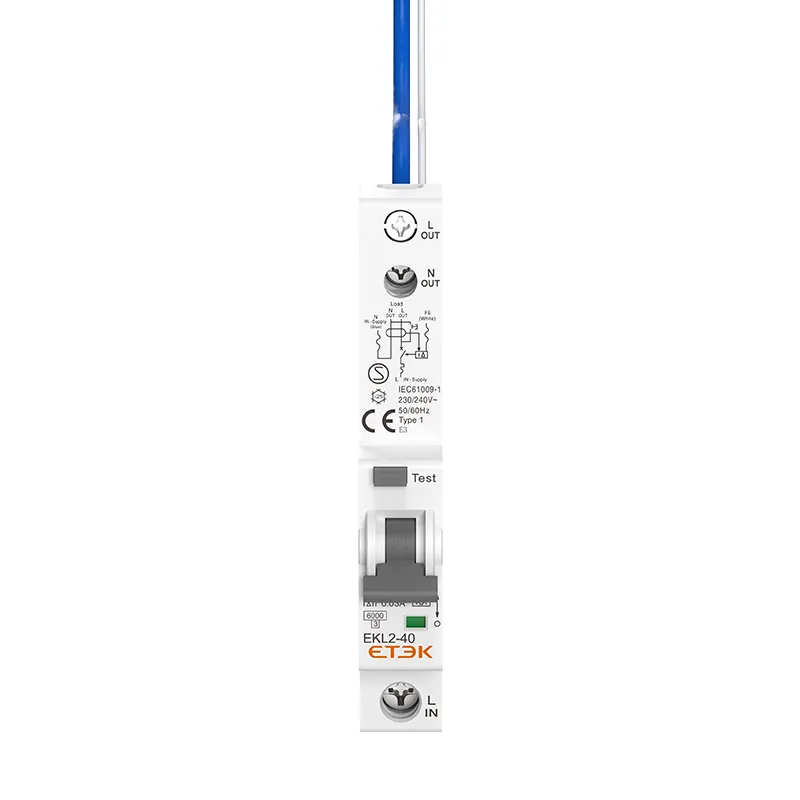

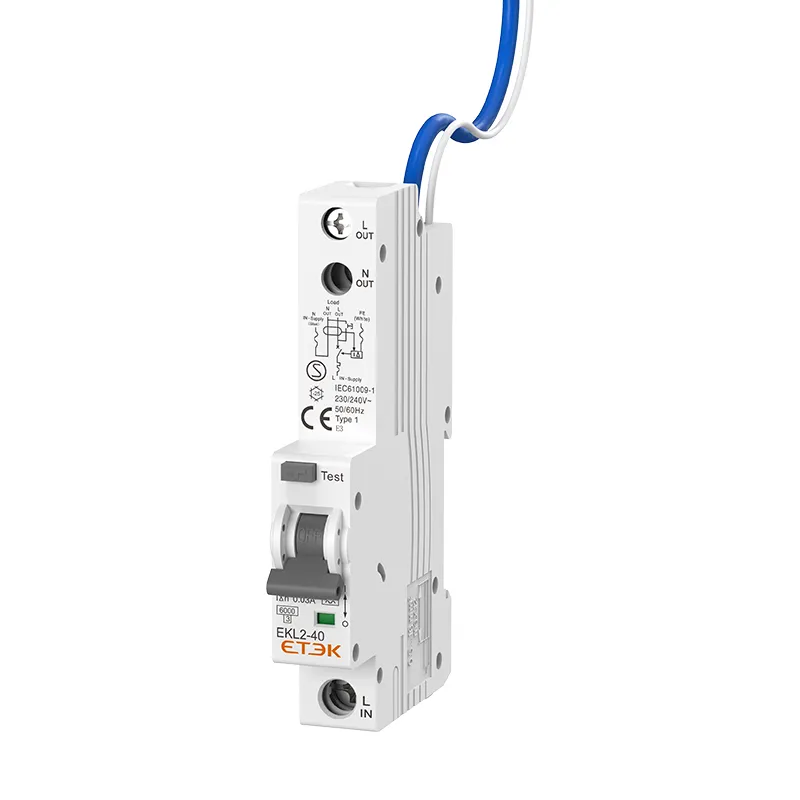

Name: Disjoncteur différentiel à courant résiduel EKL2-40 RCBO 6kA 1P+N
Brand: ETEK
SKU: 01417
Rating: 4.1 (759 reviews)

Présentation du produit

Les disjoncteurs différentiels électroniques 1P+N avec protection contre les surintensités (RCBO), EKL2-40 offrent un pouvoir de coupure de 6 kA et répondent en un seul module à la demande d'appareils qui protègent entièrement les installations modernes contre les courants de court-circuit, les surcharges, les courants de défaut à la terre et les contacts indirects, en offrant une protection supplémentaire contre les contacts directs (versions 30 mA).

Le disjoncteur différentiel commercial à module unique est doté d'un fil de terre pour assurer la détection de fuite à la terre, en cas de perte accidentelle du neutre dans l'installation.

Ces disjoncteurs différentiels électroniques peuvent être installés dans les pays où l'utilisation de disjoncteurs différentiels 1P+N avec terre fonctionnelle est consolidée.

Paramètres techniques

Données techniques

Standard	CEI/EN61009-1
Protection	Défaut de terre, surintensité et court-circuit, surtension (sélectionnable)
Type de voyage	Défaut de terre : électronique
	Surcharge et court-circuit : thermomagnétique
Taper	CA, A
Nombre de pôles	1P+N,1 module, ligne N avec déconnecté
Courant nominal In	6,10,16,20,25,32,40A
Courants de sensibilité nominaux I△n	10, 30, 100, 300 mA
Temps de coupure du courant résiduel sous I△n	≤0,1 s
Pouvoir résiduel de fermeture et de coupure (I△m)	500 A (Entrée ≤ 50 A)
Tension nominale Ue	230/240V~
Fréquence nominale	50/60 Hz
Pouvoir de coupure nominal	6 000 A
Classe de limitation d'énergie	3
Tension de tenue aux chocs nominale (1,2/50) Uimp	4 000 V
Tension d'essai diélectrique à fréquence ind. pendant 1 min	2 kV
Caractéristique de libération thermique	(1.13-1.45) x Dans
Caractéristique de déclenchement magnétique	B:(3-5) x Dans, C:(5-10) x Dans
La vie électrique	4 000 cycles
Durée de vie mécanique	10 000 cycles
Indicateur de position de contact	Oui
Degré de protection	IP20
Température ambiante	-25℃~+40℃, humidité maximale de 95 %
Type de connexion du terminal	Barre omnibus de type câble/broche
Taille max. du terminal pour le câble	L (entrée) : ²⁵ mm2, N/L (sortie) : ¹⁶ mm2
Couple de serrage max.	L (entrée) : 2,5 Nm, N/L (sortie) : 2 N.m
Installation	Montage sur rail DIN 35 mm
Connexion	Du bas

Dimensions

Schéma de circuit

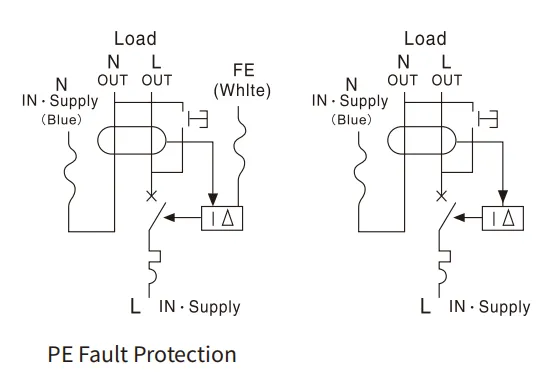

schéma de circuit du rcbo etek ekl2-40

Taille d'installation

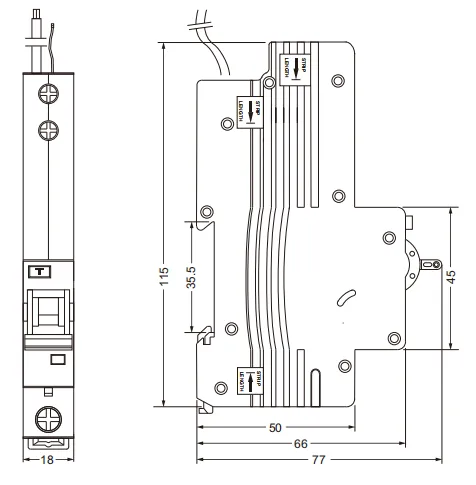

taille du rcbo etek ekl2-40

Formulaire de sélection de produits

Polonais	Courant nominal (A)	Courbe B
		Sensibilité
		10mA	30mA	100mA	300mA
		Type AC
1P+N	6A	EKL2-40-1NB0610	EKL2-40-1NB0630	EKL2-40-1NB06100	EKL2-40-1NB06300
	10A	EKL2-40-1NB1010	EKL2-40-1NB1030	EKL2-40-1NB10100	EKL2-40-1NB10300
	16A	EKL2-40-1NB1610	EKL2-40-1NB1630	EKL2-40-1NB16100	EKL2-40-1NB16300
	20A	EKL2-40-1NB2010	EKL2-40-1NB2030	EKL2-40-1NB20100	EKL2-40-1NB20300
	25A	EKL2-40-1NB2510	EKL2-40-1NB2530	EKL2-40-1NB25100	EKL2-40-1NB25300
	32A	EKL2-40-1NB3210	EKL2-40-1NB3230	EKL2-40-1NB32100	EKL2-40-1NB32300
	40A	EKL2-40-1NB4010	EKL2-40-1NB4030	EKL2-40-1NB40100	EKL2-40-1NB40300
		Type A
	6A	EKL2-40-1NB0610A	EKL2-40-1NB0630A	EKL2-40-1NB06100A	EKL2-40-1NB06300A
	10A	EKL2-40-1NB1010A	EKL2-40-1NB1030A	EKL2-40-1NB10100A	EKL2-40-1NB10300A
	16A	EKL2-40-1NB1610A	EKL2-40-1NB1630A	EKL2-40-1NB16100A	EKL2-40-1NB16300A
	20A	EKL2-40-1NB2010A	EKL2-40-1NB2030A	EKL2-40-1NB20100A	EKL2-40-1NB20300A
	25A	EKL2-40-1NB2510A	EKL2-40-1NB2530A	EKL2-40-1NB25100A	EKL2-40-1NB25300A
	32A	EKL2-40-1NB3210A	EKL2-40-1NB3230A	EKL2-40-1NB32100A	EKL2-40-1NB32300A
	40A	EKL2-40-1NB4010A	EKL2-40-1NB4030A	EKL2-40-1NB40100A	EKL2-40-1NB40300A
Polonais	Courant nominal (A)	Courbe C
		Sensibilité
		10mA	30mA	100mA	300mA
		Type AC
1P+N	6A	EKL2-40-1NC0610	EKL2-40-1NC0630	EKL2-40-1NC06100	EKL2-40-1NC06300
	10A	EKL2-40-1NC1010	EKL2-40-1NC1030	EKL2-40-1NC10100	EKL2-40-1NC10300
	16A	EKL2-40-1NC1610	EKL2-40-1NC1630	EKL2-40-1NC16100	EKL2-40-1NC16300
	20A	EKL2-40-1NC2010	EKL2-40-1NC2030	EKL2-40-1NC20100	EKL2-40-1NC20300
	25A	EKL2-40-1NC2510	EKL2-40-1NC2530	EKL2-40-1NC25100	EKL2-40-1NC25300
	32A	EKL2-40-1NC3210	EKL2-40-1NC3230	EKL2-40-1NC32100	EKL2-40-1NC32300
	40A	EKL2-40-1NC4010	EKL2-40-1NC4030	EKL2-40-1NC40100	EKL2-40-1NC40300
		Type A
	6A	EKL2-40-1NC0610A	EKL2-40-1NC0630A	EKL2-40-1NC06100A	EKL2-40-1NC06300A
	10A	EKL2-40-1NC1010A	EKL2-40-1NC1030A	EKL2-40-1NC10100A	EKL2-40-1NC10300A
	16A	EKL2-40-1NC1610A	EKL2-40-1NC1630A	EKL2-40-1NC16100A	EKL2-40-1NC16300A
	20A	EKL2-40-1NC2010A	EKL2-40-1NC2030A	EKL2-40-1NC20100A	EKL2-40-1NC20300A
	25A	EKL2-40-1NC2510A	EKL2-40-1NC2530A	EKL2-40-1NC25100A	EKL2-40-1NC25300A
	32A	EKL2-40-1NC3210A	EKL2-40-1NC3230A	EKL2-40-1NC32100A	EKL2-40-1NC32300A
	40A	EKL2-40-1NC4010A	EKL2-40-1NC4030A	EKL2-40-1NC40100A	EKL2-40-1NC40300A

Télécharger les fichiers

Document actuellement disponible en anglais uniquement.

Type de document

Nom du document

Taille

Catalogue de produits

EKL2-40_RCBO

440.69KB

Certificat de produit

Certificat_de_EKL2-40_(CE+CB+S)

874.01KB
