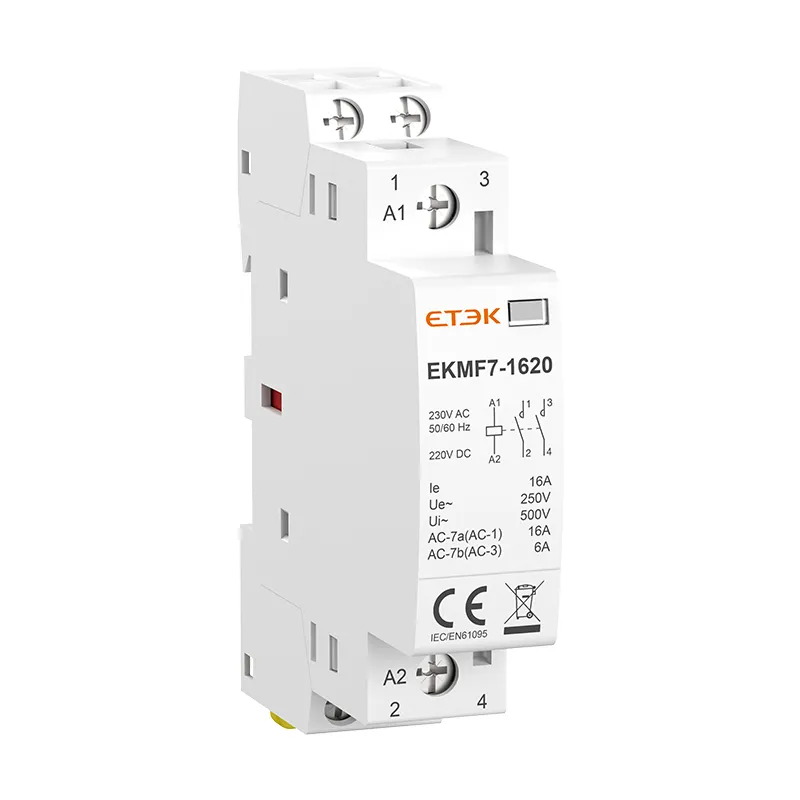

Présentation du produit

Les contacteurs de la série EKMF sont utilisés pour contrôler des charges monophasées et triphasées de 16 A à 63 A. Ils peuvent être actionnés par des tensions CA ou CC avec des bobines universelles CA/CC. Ces contacteurs sont conçus pour être utilisés dans des applications domestiques ainsi que dans un environnement industriel. Largement utilisés pour la commutation et le contrôle de l'éclairage, du chauffage, de la ventilation, des bornes de recharge pour véhicules électriques, des moteurs et des pompes, etc.

Courant : 16A-63A
12V, 24V, 48V, 110V, 230V AC et DC Universel
Catégories d'utilisation multiples
Peut être utilisé dans les catégories d'utilisation AC-1, AC-3, AC-7a, AC-7b et autres

Paramètres techniques

Données techniques

Tension nominale de fonctionnement (Ue)	12,2P	250 VCA
	3P, 4P	400 VCA
Nombre de contacts principaux		1P(1NO,1NC),2P(2NO,2NC,1NO+1NC)
		3P(3NO,3NC),4P(4NO,4NC,2NO+2NC,3NO+1NC)
Fréquence		50/60 Hz
Tension d'isolement nominale (Ui)		500 V c.a.
Tension de la bobine		12 V, 24 V, 48 V, 110 V, 230 V CA/CC
Catégorie d'utilisation		AC-1, AC-3, AC-7a, AC-7b
Tension nominale de tenue aux chocs (Uimp)		2,5 kV (4 kV pour 12/24/48 VCA)
Durée de vie mécanique		1 000 000 de cycles
La vie électrique		100 000 cycles
Nombre maximal d'opérations de commutation par jour		100
Degré de pollution		2
Degré de protection (CEI 60529)		IP20
Température de fonctionnement		-5℃~+60°C
Température de stockage		-40℃~+70°C
Montage		Rail DIN 35 mm

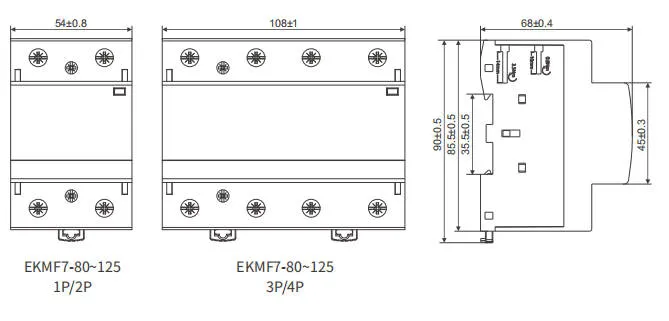

Dimensions

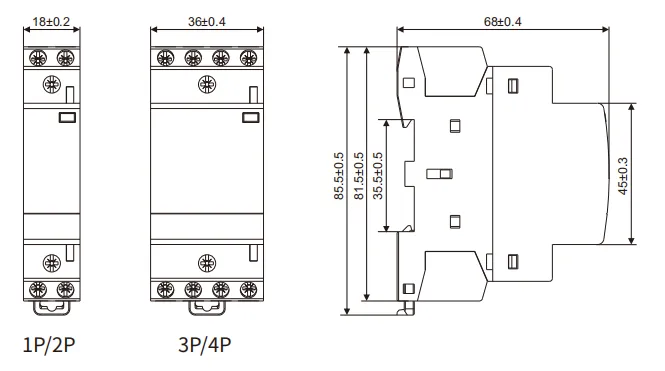

EKMF7-16/20/25/32

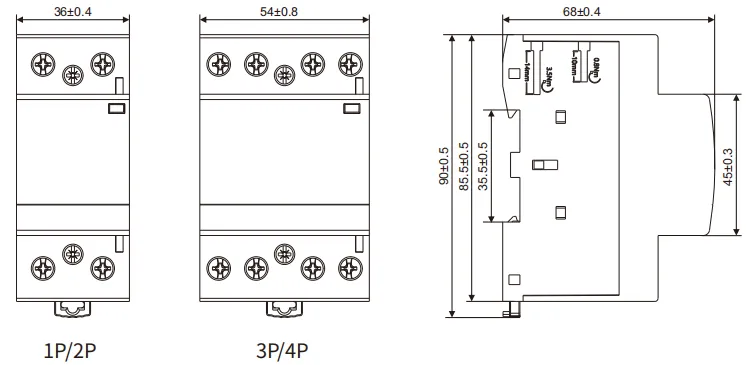

EKMF7-40/63

Formulaire de sélection de produits

Tension de la bobine	Polonais	Contacts NO+NC	Modèle de contacteur	Courant nominal
Tension de la bobine	Polonais	Contacts NO+NC	Modèle de contacteur	AC-1, AC-7a	AC-3, AC-7b
12V AC/DC 24V AC/DC 48V AC/DC 110V AC/DC 230V AC/DC	1P	1NO	EKMF7-1610	16A	6A
			EKMF7-2010	20A	7A
			EKMF7-2510	25A	9A
			EKMF7-3210	32A	12A
		1NC	EKMF7-1601	16A	6A
			EKMF7-2001	20A	7A
			EKMF7-2501	25A	9A
			EKMF7-3201	32A	12A
	2P	2NO	EKMF7-1620	16A	6A
			EKMF7-2020	20A	7A
			EKMF7-2520	25A	9A
			EKMF7-3220	32A	12A
		1NO+1NC	EKMF7-1611	16A	6A
			EKMF7-2011	20A	7A
			EKMF7-2511	25A	9A
			EKMF7-3211	32A	12A
		2NC	EKMF7-1602	16A	6A
			EKMF7-2002	20A	7A
			EKMF7-2502	25A	9A
			EKMF7-3202	32A	12A
12V AC/DC 24V AC/DC 48V AC/DC 110V AC/DC 230V AC/DC	1P	1NO	EKMF7-4010	40A	18A
		1NO	EKMF7-6310	63A	25A
		1NC	EKMF7-4001	40A	18A
		1NC	EKMF7-6301	63A	25A

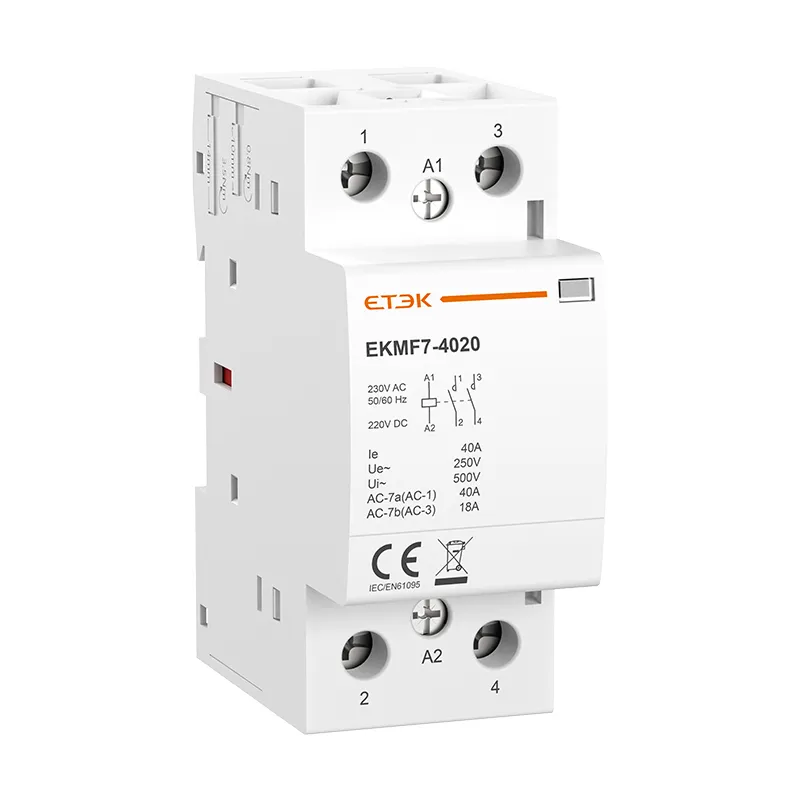

	2P	2NO	EKMF7-4020	40A	18A
		2NO	EKMF7-6320	63A	25A
		1NO+1NC	EKMF7-4011	40A	18A
		1NO+1NC	EKMF7-6311	63A	25A
		2NC	EKMF7-4002	40A	18A
		2NC	EKMF7-6302	63A	25A
	3P	3NO	EKMF7-1630	16A	6A
			EKMF7-2030	20A	7A
			EKMF7-2530	25A	9A
			EKMF7-3230	32A	12A
		3NC	EKMF7-1603	16A	6A
			EKMF7-2003	20A	7A
			EKMF7-2503	25A	9A
			EKMF7-3203	32A	12A
	4P	4NO	EKMF7-1640	16A	6A
			EKMF7-2040	20A	7A

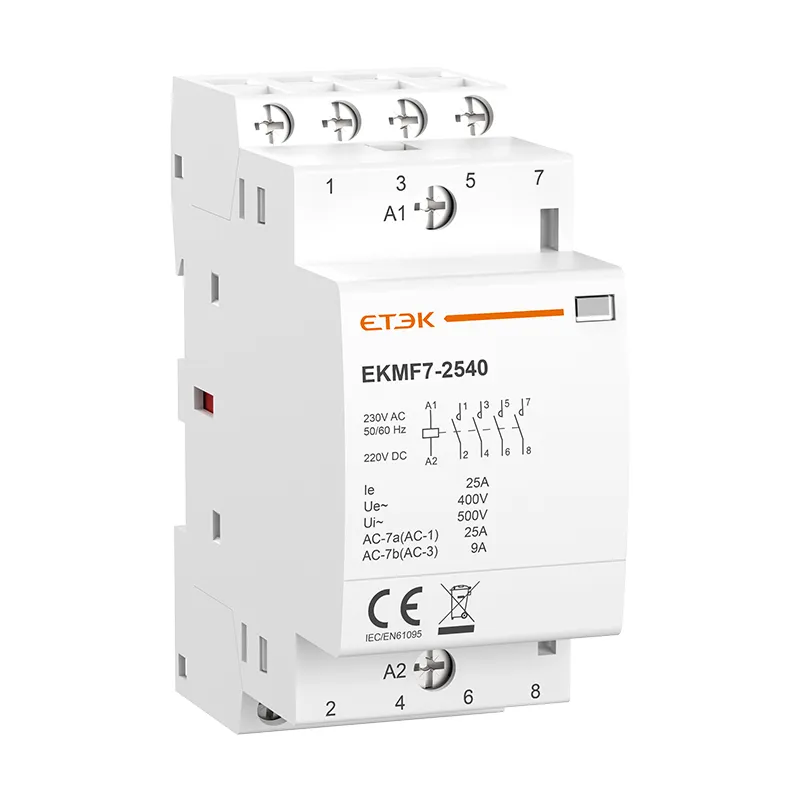

			EKMF7-2540	25A	9A
			EKMF7-3240	32A	12A
		4NC	EKMF7-1604	16A	6A
			EKMF7-2004	20A	7A
			EKMF7-2504	25A	9A
			EKMF7-3204	32A	12A
		2NO+2NC	EKMF7-1622	16A	6A
			EKMF7-2022	20A	7A
			EKMF7-2522	25A	9A
			EKMF7-3222	32A	12A
		3NO+1NC	EKMF7-1631	16A	6A
			EKMF7-2031	20A	7A
			EKMF7-2531	25A	9A
			EKMF7-3231	32A	12A
12V AC/DC 24V AC/DC 48V AC/DC 110V AC/DC 230V AC/DC	3P	3NO	EKMF7-4030	40A	18A
		3NO	EKMF7-6330	63A	25A
		3NC	EKMF7-4003	40A	18A
		3NC	EKMF7-6303	63A	25A
	4P	4NO	EKMF7-4040	40A	18A

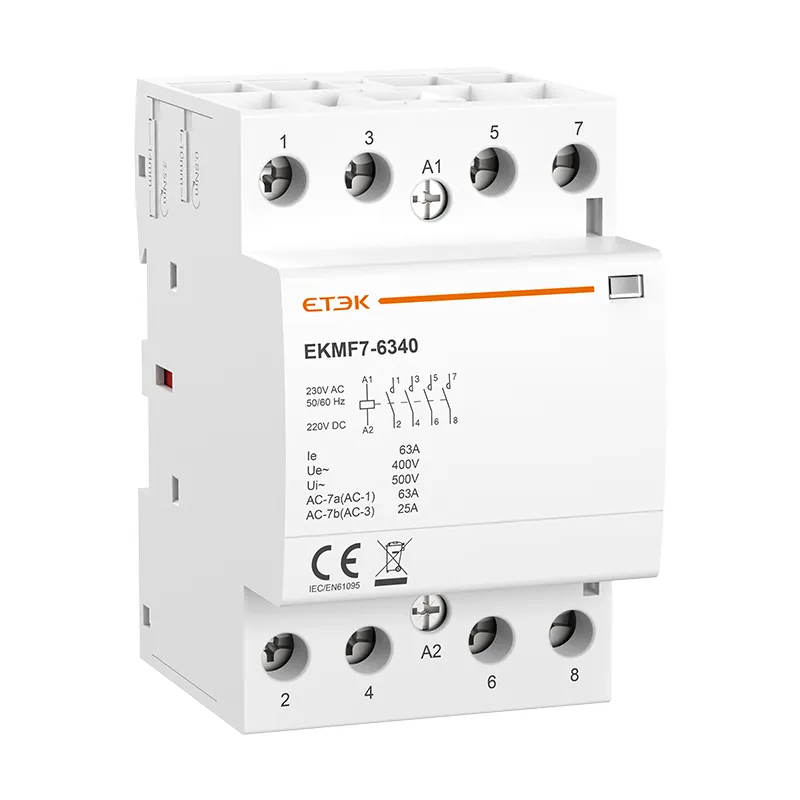

		4NO	EKMF7-6340	63A	25A
		4NC	EKMF7-4004	40A	18A
		4NC	EKMF7-6304	63A	25A
		2NO+2NC	EKMF7-4022	40A	18A
		2NO+2NC	EKMF7-6322	63A	25A
		3NO+1NC	EKMF7-4031	40A	18A
		3NO+1NC	EKMF7-6331	63A	25A

Télécharger les fichiers

Présentation du produit

Courant : 16A-63A
12V, 24V, 48V, 110V, 230V AC et DC Universel
Catégories d'utilisation multiples
Peut être utilisé dans les catégories d'utilisation AC-1, AC-3, AC-7a, AC-7b et autres

Paramètres techniques

Données techniques

Tension nominale de fonctionnement (Ue)	12,2P	250 VCA
	3P, 4P	400 VCA
Nombre de contacts principaux		1P(1NO,1NC),2P(2NO,2NC,1NO+1NC)
		3P(3NO,3NC),4P(4NO,4NC,2NO+2NC,3NO+1NC)
Fréquence		50/60 Hz
Tension d'isolement nominale (Ui)		500 V c.a.
Tension de la bobine		12 V, 24 V, 48 V, 110 V, 230 V CA/CC
Catégorie d'utilisation		AC-1, AC-3, AC-7a, AC-7b
Tension nominale de tenue aux chocs (Uimp)		2,5 kV (4 kV pour 12/24/48 VCA)
Durée de vie mécanique		1 000 000 de cycles
La vie électrique		100 000 cycles
Nombre maximal d'opérations de commutation par jour		100
Degré de pollution		2
Degré de protection (CEI 60529)		IP20
Température de fonctionnement		-5℃~+60°C
Température de stockage		-40℃~+70°C
Montage		Rail DIN 35 mm

Dimensions

EKMF7-16/20/25/32

EKMF7-40/63

Formulaire de sélection de produits

Tension de la bobine	Polonais	Contacts NO+NC	Modèle de contacteur	Courant nominal
Tension de la bobine	Polonais	Contacts NO+NC	Modèle de contacteur	AC-1, AC-7a	AC-3, AC-7b
12V AC/DC 24V AC/DC 48V AC/DC 110V AC/DC 230V AC/DC	1P	1NO	EKMF7-1610	16A	6A
			EKMF7-2010	20A	7A
			EKMF7-2510	25A	9A
			EKMF7-3210	32A	12A
		1NC	EKMF7-1601	16A	6A
			EKMF7-2001	20A	7A
			EKMF7-2501	25A	9A
			EKMF7-3201	32A	12A
	2P	2NO	EKMF7-1620	16A	6A
			EKMF7-2020	20A	7A
			EKMF7-2520	25A	9A
			EKMF7-3220	32A	12A
		1NO+1NC	EKMF7-1611	16A	6A
			EKMF7-2011	20A	7A
			EKMF7-2511	25A	9A
			EKMF7-3211	32A	12A
		2NC	EKMF7-1602	16A	6A
			EKMF7-2002	20A	7A
			EKMF7-2502	25A	9A
			EKMF7-3202	32A	12A
12V AC/DC 24V AC/DC 48V AC/DC 110V AC/DC 230V AC/DC	1P	1NO	EKMF7-4010	40A	18A
		1NO	EKMF7-6310	63A	25A
		1NC	EKMF7-4001	40A	18A
		1NC	EKMF7-6301	63A	25A
	2P	2NO	EKMF7-4020	40A	18A
		2NO	EKMF7-6320	63A	25A
		1NO+1NC	EKMF7-4011	40A	18A
		1NO+1NC	EKMF7-6311	63A	25A
		2NC	EKMF7-4002	40A	18A
		2NC	EKMF7-6302	63A	25A
	3P	3NO	EKMF7-1630	16A	6A
			EKMF7-2030	20A	7A
			EKMF7-2530	25A	9A
			EKMF7-3230	32A	12A
		3NC	EKMF7-1603	16A	6A
			EKMF7-2003	20A	7A
			EKMF7-2503	25A	9A
			EKMF7-3203	32A	12A
	4P	4NO	EKMF7-1640	16A	6A
			EKMF7-2040	20A	7A
			EKMF7-2540	25A	9A
			EKMF7-3240	32A	12A
		4NC	EKMF7-1604	16A	6A
			EKMF7-2004	20A	7A
			EKMF7-2504	25A	9A
			EKMF7-3204	32A	12A
		2NO+2NC	EKMF7-1622	16A	6A
			EKMF7-2022	20A	7A
			EKMF7-2522	25A	9A
			EKMF7-3222	32A	12A
		3NO+1NC	EKMF7-1631	16A	6A
			EKMF7-2031	20A	7A
			EKMF7-2531	25A	9A
			EKMF7-3231	32A	12A
12V AC/DC 24V AC/DC 48V AC/DC 110V AC/DC 230V AC/DC	3P	3NO	EKMF7-4030	40A	18A
		3NO	EKMF7-6330	63A	25A
		3NC	EKMF7-4003	40A	18A
		3NC	EKMF7-6303	63A	25A
	4P	4NO	EKMF7-4040	40A	18A
		4NO	EKMF7-6340	63A	25A
		4NC	EKMF7-4004	40A	18A
		4NC	EKMF7-6304	63A	25A
		2NO+2NC	EKMF7-4022	40A	18A
		2NO+2NC	EKMF7-6322	63A	25A
		3NO+1NC	EKMF7-4031	40A	18A
		3NO+1NC	EKMF7-6331	63A	25A

Contacteur modulaire à bobine universelle AC/DC EKMF7

Contacteur modulaire à bobine universelle AC/DC EKMF7

Présentation du produit

Paramètres techniques

Données techniques

Dimensions

EKMF7-16/20/25/32

EKMF7-40/63

Formulaire de sélection de produits

Télécharger les fichiers

Présentation du produit

Paramètres techniques

Données techniques

Dimensions

EKMF7-16/20/25/32

EKMF7-40/63

Formulaire de sélection de produits

Télécharger les fichiers

Produits recommandés

Serrure à poignée EKLK18 pour MCB

Pièce de prise EKM1PL pour MCB

Contacteur modulaire à commande automatique EKMF de type CA

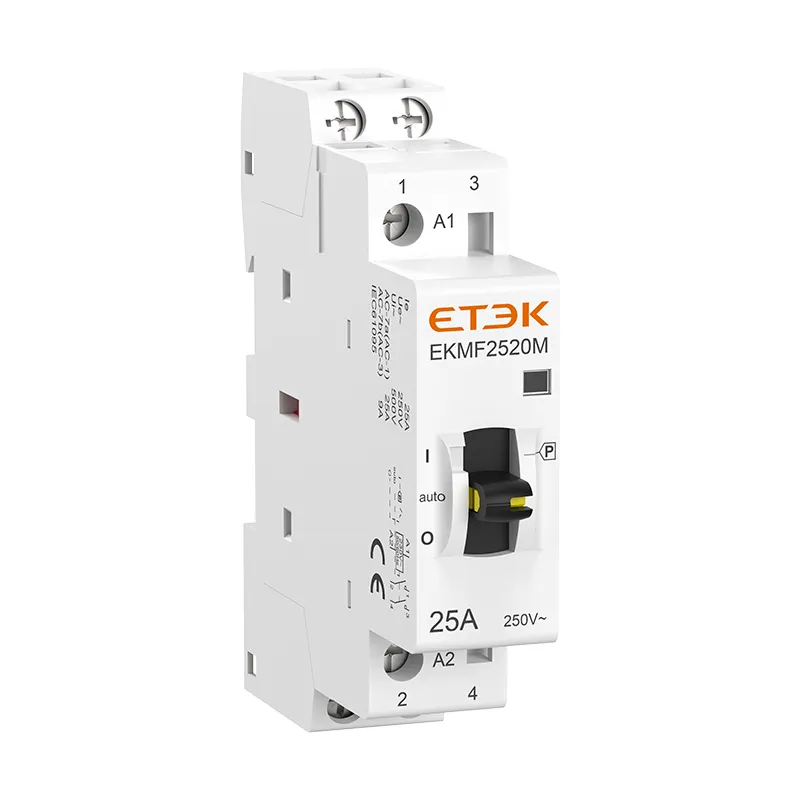

Contacteur modulaire CA à rail DIN de type à commande manuelle EKMF

Produits recommandés

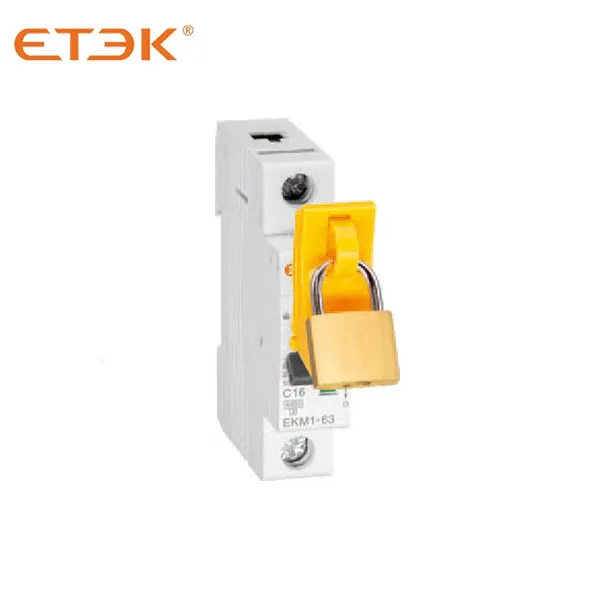

Serrure à poignée EKLK18 pour MCB

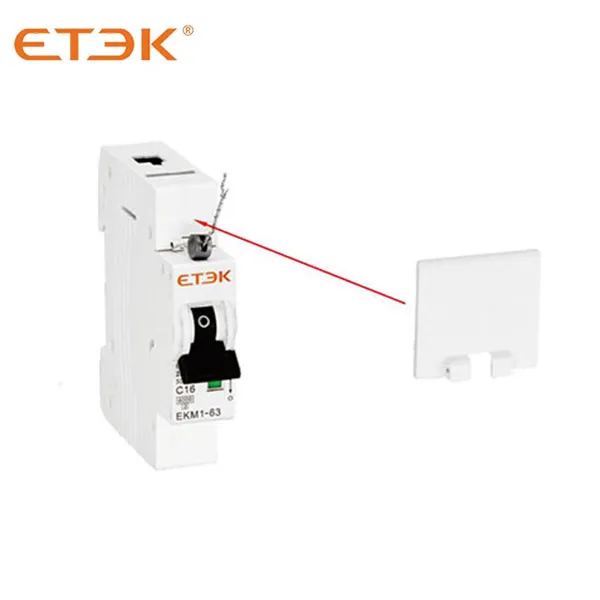

Pièce de prise EKM1PL pour MCB

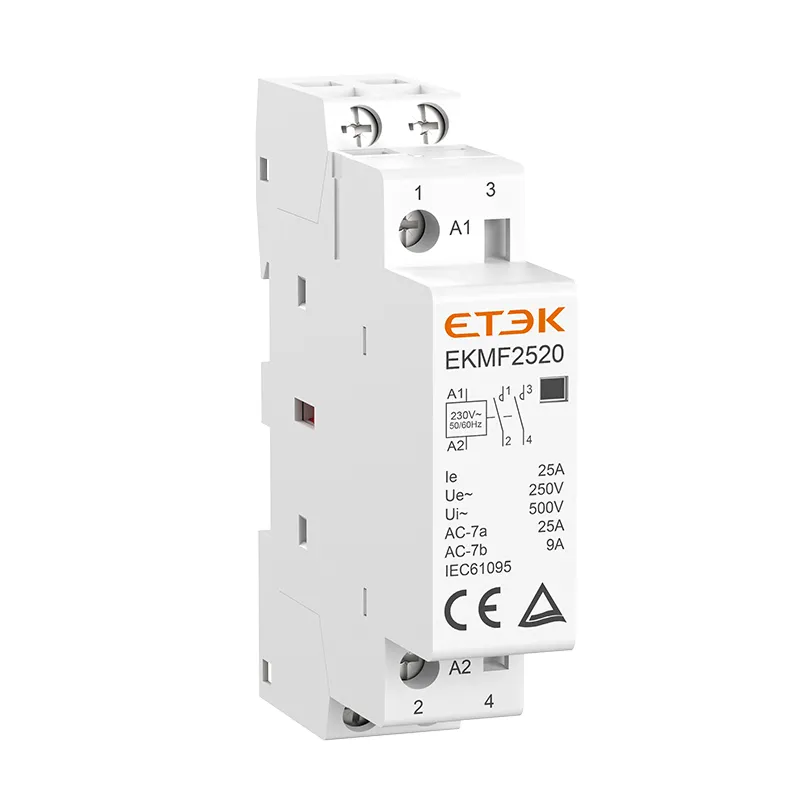

Contacteur modulaire à commande automatique EKMF de type CA
