Disjoncteur à boîtier moulé

Disjoncteur universel intelligent

EKM8T Thermal-magnetic double adjustable type MCCB
EKM8T Thermal-magnetic double adjustable type MCCB
EKM8T Thermal-magnetic double adjustable type MCCB
EKM8T Thermal-magnetic double adjustable type MCCB
EKM8T Thermal-magnetic double adjustable type MCCB

Disjoncteur MCCB à réglage thermique et magnétique EKM8T

EKM8T MCCB de type thermomagnétique à double réglage Obtenez une protection ultime et utilisez des déclencheurs électroniques haut de gamme pour une mesure précise et une communication pratique

Renseignez-vous MAINTENANT PDF

Disjoncteur MCCB à réglage thermique et magnétique EKM8T

Renseignez-vous MAINTENANT PDF
Profil du produit
données techniques
Dimensions
Formulaire de sélection de produits
Produits recommandés
Demande

Profil du produit

EKM8T Thermal magnetic double adjustable type MCCB

La gamme réglable EKM8T de disjoncteurs à boîtier moulé est conçue et fabriquée selon des normes de classe mondiale. Fournir une protection contre les surcharges et les courts-circuits pour toutes les applications. Les éléments thermiques, réglables sur une large bande, rendent ces MCCB idéaux pour toute application de distribution.

Avantages

  • 20A à 1250A en 6 tailles de châssis en tripolaire et tétrapolaire avec exécution commutée.

  • Dimensions compactes

  • Réglage thermique réglable (70-100%) In.

  • Disposition du bouton poussoir pour déclencher.

  • Contacts principaux et d'arc séparés

  • Large gamme d'accessoires.

données techniques

EKM8 J 160 H
↓ ↓ ↓ ↓
Code produit Type réglable Code de la taille de trame actuelle Pouvoir de coupure ICU/ICS (kA)
Disjoncteur à boîtier moulé (MCCB) T : thermomagnétique réglable
T/A : simple réglable
(c'est-à-dire thermique réglable
\Magnétique fixe)		 160, 250, 400, 630, 800
Noter:
160 est un type amélioré de cadre 100
225 est un type amélioré de cadre 250
630 est un type amélioré de cadre 400		   S H
160 25/18 35/25
250 25/18 35/25
400 35/25 50/35
630 35/25 50/35
1250 50/35 65/50
H-haute performance 70KA



Z 3 300 160
↓ ↓ ↓ ↓
Code du mode de fonctionnement Numéro de pôle Code du type de déclencheur et accessoire interne Courant nominal (A)
P : fonctionnement électrique
Z : poignée rotative
W : fonctionnement direct
①Fonctionnement électrique
DC1, DC2，DC3		 3 : 3 pôles
4 : 4 pôles		 le premier chiffre représente le type de version
2 : A une libération instantanée uniquement
3 : Version complexe
Noter:
Deux chiffres plus tard sont le code de
accessoires (voir tableau des accessoires 1)		 160 20-25,25-32,32-40,40-50,50-63,
63-80,80-100,100-125,125-160
250 100-125,125-160,160-200,200-250
400 200-250,250-320,320-400
630 400-500,500-630
1250 630-800,800-1000,1000-1250



2 UN
↓ ↓
Application Code du produit tétrapolaire
1 : répartition de puissance
2 : protection moteur		 A : N-pôle sans protection, impossible de fermer ou d'ouvrir
B : N-pôle sans protection, peut fermer et ouvrir
C : N-pôle avec protection, peut fermer et ouvrir
D : N-pôle avec protection, impossible de fermer ou d'ouvrir



Q1 D1 Q 2
↓ ↓ ↓ ↓
Tension accessoire Tension de fonctionnement électrique Méthodes d'installation Installer le câblage
planche ou pas
Q1 : AC220V F1 : AC220V J1 : 125 V CA D1 : AC220V D5 : AC230V Q : Panneau avant
H : panneau arrière
C : Type de plug-in		 1 : Non
2 : Oui
Q2 : AC240V F2 : AC380V J2 : 250 V CA D2 : AC230V D6 : 110 V CA
Q3 : AC380V F3 : 110 V CC J3 : DC125V D3 : AC380V D7 : DC220
Q4 : AC415V F4 : DC24V J4 : DC24V D4 : AC400V D8 : DC110
  D9 : AC110-240V
  D10 : DC100-220V
  Noter:
Tensions adaptables pour deux électriques
opérations. Veuillez vous référer au
Introduction de l'accessoire externe



Courant de trame (A) 160 250
Modèle EKM8T-160S EKM8T-160H EKM8T-250S EKM8T-250H
Numéro de pôle 3, 4 3, 4

Courant nominal (A) 20-25, 25-32, 32-40, 40-50, 50-63,
63-80,80-100, 100-125A, 125-160A		 100-125, 125-160, 160-200, 200-250A
Tension nominale (V) AC400V AC400V
Tension d'isolation nominale (V) AC1000V AC1000V
Pouvoir de coupure en court-circuit (KA)Icu/Ics AC400V 25/18 35/25 25/18 35/25
Numéro de cycle de fonctionnement Durée de vie électrique 3000 3000
Durée de vie mécanique 7000 7000
Dimensions contour(mm) abc-ca

3P 90-155-68-90 90-155-88-115 105-165-68-92 105-165-88-115
4P 120-155-68-90 120-155-88-115 140-165-68-92 140-165-88-115

poids (kg) 3P 1 1.1 1.5 1.7
4P 1.1 1.7 1.9 2.1
Dispositif de commande électrique (MD) ●
Poignée de commande de conduite externe ●
Libération automatique Type électromagnétique thermique
Courant de trame (A) 400 630 1250

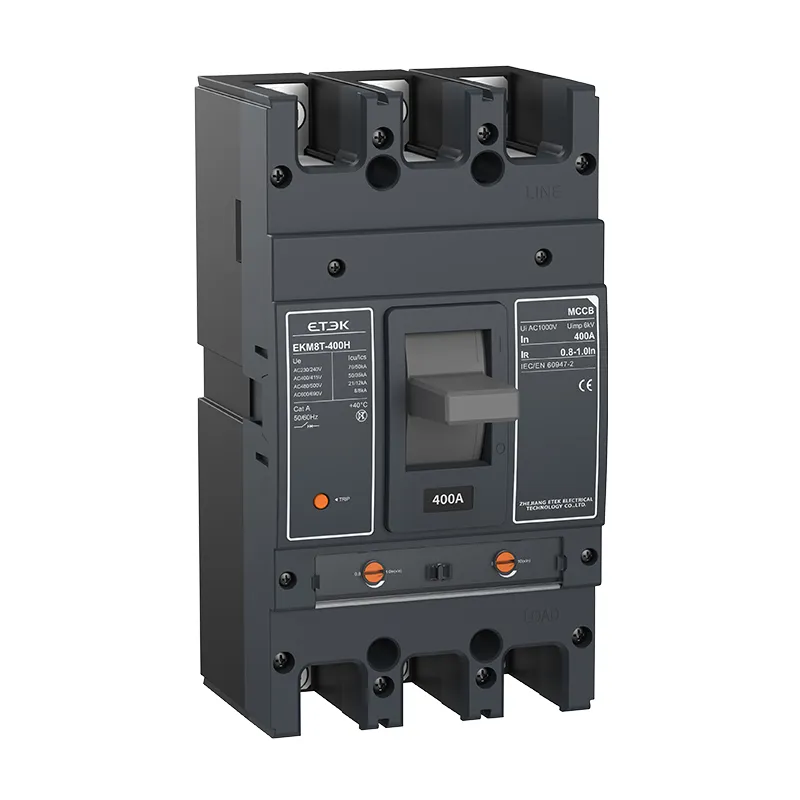

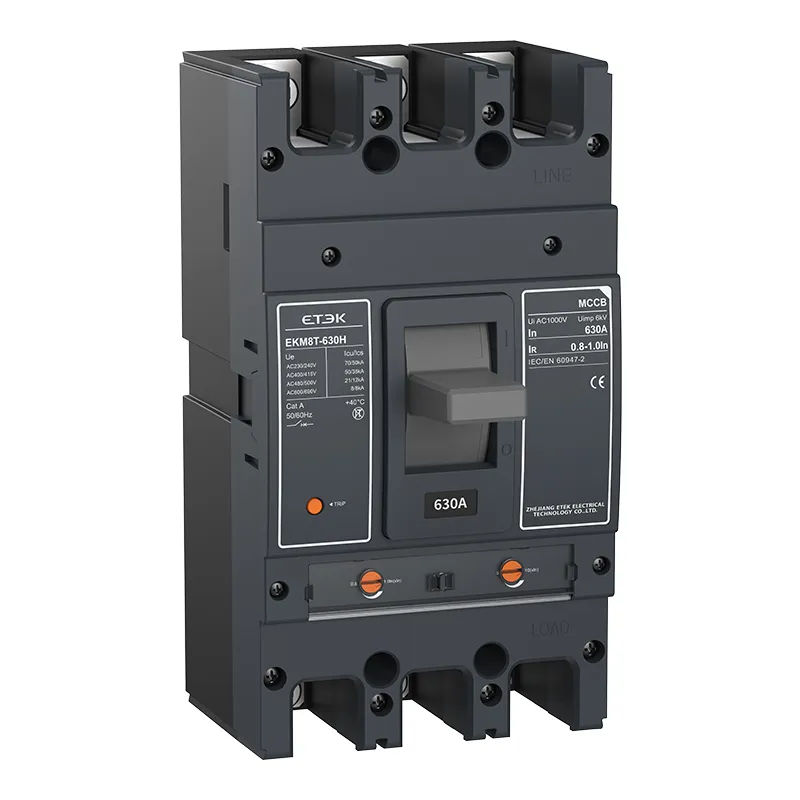

Modèle EKM8T-400S EKM8T-400H EKM8T-630S EKM8T-630H EKM8T-1250S EKM8T-1250H
Numéro de pôle 3, 4 3, 4 3, 4

Courant nominal (A) 200-250, 250-320, 320-400 400-500, 500-630 630-800,800-1250
Tension nominale (V) AC400V AC400V AC400V
Tension d'isolation nominale (V) AC1000V AC1000V AC1000V
Pouvoir de coupure en court-circuit (KA)Icu/Ics AC400V 35/25 50/35 35/25 50/35 50/35 65/50
Numéro de cycle de fonctionnement Durée de vie électrique 2000 2000 1500
Durée de vie mécanique 4000 4000 4000
Dimensions du contour (mm)
abc-ca

3P 140-257-103-155 140-257-103-155 210-275-103-155
4P 185-257-103-155 185-257-103-155 280-275-103-155

poids (kg) 3P 5.5 5.7 9.5
4P sept 7.5 12.5
Fonctionnement électrique
appareil (DM)		 ●
Conduite externe
poignée de commande		 ●
Libération automatique Type électromagnétique thermique

Dimensions

Formulaire de sélection de produits

Numéro de référence. spécification
EKM8T-125S-3-025 Thermomagnétique type TA MCCB 3P 20-25A ICU/ICS:18/15KA
EKM8T-125S-3-032 Thermomagnétique TA type MCCB 3P 25.6-32A ICU/ICS:18/15KA
EKM8T-125S-3-040 Thermomagnétique type TA MCCB 3P 32-40A ICU/ICS:18/15KA
EKM8T-125S-3-050 Thermomagnétique TA type MCCB 3P 40-50A ICU/ICS:18/15KA
EKM8T-125S-3-063 Thermomagnétique type TA MCCB 3P 50.4-63A ICU/ICS:18/15KA
EKM8T-125S-3-080 Thermomagnétique type TA MCCB 3P 64-80A ICU/ICS:18/15KA
EKM8T-125S-3-100 Thermomagnétique type TA MCCB 3P 80-100A ICU/ICS:18/15KA
EKM8T-125S-3-125 Thermomagnétique TA type MCCB 3P 100-125A ICU/ICS:18/15KA
EKM8T-125S-4-025 Thermomagnétique type TA MCCB 4P 20-25A ICU/ICS:18/15KA
EKM8T-125S-4-032 Thermomagnétique type TA MCCB 4P 25.6-32A ICU/ICS:18/15KA
EKM8T-125S-4-040 Thermomagnétique type TA MCCB 4P 32-40A ICU/ICS:18/15KA
EKM8T-125S-4-050 Thermomagnétique type TA MCCB 4P 40-50A ICU/ICS:18/15KA
EKM8T-125S-4-063 Thermomagnétique type TA MCCB 4P 50.4-63A ICU/ICS:18/15KA
EKM8T-125S-4-080 Thermomagnétique type TA MCCB 4P 64-80A ICU/ICS:18/15KA
EKM8T-125S-4-100 Thermomagnétique type TA MCCB 4P 80-100A ICU/ICS:18/15KA
EKM8T-125S-4-125 Thermomagnétique type TA MCCB 4P 100-125A ICU/ICS:18/15KA
EKM8T-160S-3-025 Thermomagnétique TMA type MCCB 3P 20-25A ICU/ICS:25/18KA
EKM8T-160S-3-032 Thermomagnétique TMA type MCCB 3P 25.6-32A ICU/ICS:25/18KA
EKM8T-160S-3-040 Thermomagnétique TMA type MCCB 3P 32-40A ICU/ICS:25/18KA
EKM8T-160S-3-050 Thermomagnétique TMA type MCCB 3P 40-50A ICU/ICS:25/18KA
EKM8T-160S-3-063 Thermomagnétique TMA type MCCB 3P 50.4-63A ICU/ICS:25/18KA
EKM8T-160S-3-080 Thermomagnétique TMA type MCCB 3P 64-80A ICU/ICS:25/18KA
EKM8T-160S-3-100 Thermomagnétique TMA type MCCB 3P 80-100A ICU/ICS:25/18KA
EKM8T-160S-3-125 Thermomagnétique TMA type MCCB 3P 100-125A ICU/ICS:25/18KA
EKM8T-160S-3-160 Thermomagnétique TMA type MCCB 3P 128-160A ICU/ICS:25/18KA
EKM8T-160S-4-025 Thermomagnétique TMA type MCCB 4P 20-25A ICU/ICS:25/18KA
EKM8T-160S-4-032 Thermomagnétique TMA type MCCB 4P 25.6-32A ICU/ICS:25/18KA
EKM8T-160S-4-040 Thermomagnétique TMA type MCCB 4P 32-40A ICU/ICS:25/18KA
EKM8T-160S-4-050 Thermomagnétique TMA type MCCB 4P 40-50A ICU/ICS:25/18KA
EKM8T-160S-4-063 Thermomagnétique TMA type MCCB 4P 50.4-63A ICU/ICS:25/18KA
EKM8T-160S-4-080 Thermomagnétique TMA type MCCB 4P 64-80A ICU/ICS:25/18KA
EKM8T-160S-4-100 Thermomagnétique TMA type MCCB 4P 80-100A ICU/ICS:25/18KA
EKM8T-160S-4-125 Thermomagnétique TMA type MCCB 4P 100-125A ICU/ICS:25/18KA
EKM8T-160S-4-160 Thermomagnétique TMA type MCCB 4P 128-160A ICU/ICS:25/18KA
EKM8T-160H-3-025 Thermomagnétique TMA type MCCB 3P 20-25A ICU/ICS:35/25KA
EKM8T-160H-3-032 Thermomagnétique TMA type MCCB 3P 25.6-32A ICU/ICS:35/25KA
EKM8T-160H-3-040 Thermomagnétique TMA type MCCB 3P 32-40A ICU/ICS:35/25KA
EKM8T-160H-3-050 Thermomagnétique TMA type MCCB 3P 40-50A ICU/ICS:35/25KA
EKM8T-160H-3-063 Thermomagnétique TMA type MCCB 3P 50.4-63A ICU/ICS:35/25KA
EKM8T-160H-3-080 Thermomagnétique TMA type MCCB 3P 64-80A ICU/ICS:35/25KA
EKM8T-160H-3-100 Thermomagnétique TMA type MCCB 3P 80-100A ICU/ICS:35/25KA
EKM8T-160H-3-125 Thermomagnétique TMA type MCCB 3P 100-125A ICU/ICS:35/25KA
EKM8T-160H-3-160 Thermomagnétique TMA type MCCB 3P 128-160A ICU/ICS:35/25KA
EKM8T-160H-4-025 Thermomagnétique TMA type MCCB 4P 20-25A ICU/ICS:35/25KA
EKM8T-160H-4-032 Thermomagnétique TMA type MCCB 4P 25.6-32A ICU/ICS:35/25KA
EKM8T-160H-4-040 Thermomagnétique TMA type MCCB 4P 32-40A ICU/ICS:35/25KA
EKM8T-160H-4-050 Thermomagnétique TMA type MCCB 4P 40-50A ICU/ICS:35/25KA
EKM8T-160H-4-063 Thermomagnétique TMA type MCCB 4P 50.4-63A ICU/ICS:35/25KA
EKM8T-160H-4-080 Thermomagnétique TMA type MCCB 4P 64-80A ICU/ICS:35/25KA
EKM8T-160H-4-100 Thermomagnétique TMA type MCCB 4P 80-100A ICU/ICS:35/25KA
EKM8T-160H-4-125 Thermomagnétique TMA type MCCB 4P 100-125A ICU/ICS:35/25KA
EKM8T-160H-4-160 Thermomagnétique TMA type MCCB 4P 128-160A ICU/ICS:35/25KA
EKM8T-250S-3-125 Thermomagnétique TMA type MCCB 3P 100-125A ICU/ICS:25/18KA
EKM8T-250S-3-160 Thermomagnétique TMA type MCCB 3P 128-160A ICU/ICS:25/18KA
EKM8T-250S-3-200 Thermomagnétique TMA type MCCB 3P 160-200A ICU/ICS:25/18KA
EKM8T-250S-3-250 Thermomagnétique TMA type MCCB 3P 200-250A ICU/ICS:25/18KA
EKM8T-250S-4-125 Thermomagnétique TMA type MCCB 4P 100-125A ICU/ICS:25/18KA
EKM8T-250S-4-160 Thermomagnétique TMA type MCCB 4P 128-160A ICU/ICS:25/18KA
EKM8T-250S-4-200 Thermomagnétique TMA type MCCB 4P 160-200A ICU/ICS:25/18KA
EKM8T-250S-4-250 Thermomagnétique TMA type MCCB 4P 200-250A ICU/ICS:25/18KA
EKM8T-250H-3-125 Thermomagnétique TMA type MCCB 3P 100-125A ICU/ICS:35/25KA
EKM8T-250H-3-160 Thermomagnétique TMA type MCCB 3P 128-160A ICU/ICS:35/25KA
EKM8T-250H-3-200 Thermomagnétique TMA type MCCB 3P 160-200A ICU/ICS:35/25KA
EKM8T-250H-3-250 Thermomagnétique TMA type MCCB 3P 200-250A ICU/ICS:35/25KA
EKM8T-250H-4-125 Thermomagnétique TMA type MCCB 4P 100-125A ICU/ICS:35/25KA
EKM8T-250H-4-160 Thermomagnétique TMA type MCCB 4P 128-160A ICU/ICS:35/25KA
EKM8T-250H-4-200 Thermomagnétique TMA type MCCB 4P 160-200A ICU/ICS:35/25KA
EKM8T-250H-4-250 Thermomagnétique TMA type MCCB 4P 200-250A ICU/ICS:35/25KA
EKM8T-400H-3-250 Thermomagnétique TMA type MCCB 3P 200-250A ICU/ICS:50/35KA
EKM8T-400H-3-320 Thermomagnétique TMA type MCCB 3P 256-320A ICU/ICS:50/35KA
EKM8T-400H-3-400 Thermomagnétique TMA type MCCB 3P 320-400A ICU/ICS:50/35KA
EKM8T-400H-4-250 Thermomagnétique TMA type MCCB 4P 200-250A ICU/ICS:50/35KA
EKM8T-400H-4-320 Thermomagnétique TMA type MCCB 4P 256-320A ICU/ICS:50/35KA
EKM8T-400H-4-400 Thermomagnétique TMA type MCCB 4P 320-400A ICU/ICS:50/35KA
EKM8T-630H-3-500 Thermomagnétique TMA type MCCB 3P 400-500A ICU/ICS:50/35KA
EKM8T-630H-3-630 Thermomagnétique TMA type MCCB 3P 504-630A ICU/ICS:50/35KA
EKM8T-630H-4-500 Thermomagnétique TMA type MCCB 4P 400-500A ICU/ICS:50/35KA
EKM8T-630H-4-630 Thermomagnétique TMA type MCCB 4P 504-630A ICU/ICS:50/35KA
EKM8T-800H-3-630 Thermomagnétique TMA type MCCB 3P 504-630A ICU/ICS:65/50KA
EKM8T-800H-3-800 Thermomagnétique TMA type MCCB 3P 640-800A ICU/ICS:65/50KA
EKM8T-800H-4-630 Thermomagnétique TMA type MCCB 4P 504-630A ICU/ICS:65/50KA
EKM8T-800H-4-800 Thermomagnétique TMA type MCCB 4P 640-800A ICU/ICS:65/50KA

Profil du produit

EKM8T Thermal magnetic double adjustable type MCCB

La gamme réglable EKM8T de disjoncteurs à boîtier moulé est conçue et fabriquée selon des normes de classe mondiale. Fournir une protection contre les surcharges et les courts-circuits pour toutes les applications. Les éléments thermiques, réglables sur une large bande, rendent ces MCCB idéaux pour toute application de distribution.

Avantages

  • 20A à 1250A en 6 tailles de châssis en tripolaire et tétrapolaire avec exécution commutée.

  • Dimensions compactes

  • Réglage thermique réglable (70-100%) In.

  • Disposition du bouton poussoir pour déclencher.

  • Contacts principaux et d'arc séparés

  • Large gamme d'accessoires.

données techniques

Dimensions

Formulaire de sélection de produits

Recommander des produits

AC Isolator Switch

Accessoire de commutateur d'isolateur EKD6

Renseigner
EKM8 Thermo-magnetic Type MCCB

Disjoncteur à boîtier moulé MCCB de type fixe thermomagnétique EKM8

Renseigner
EKM8E Electronic adjustable type MCCB

Disjoncteur à boîtier moulé MCCB de type réglable électronique EKM8E

Renseigner
EKM8DC Thermo-magnetic type DC MCCB

EKM8DC Type thermomagnétique DC MCCB

Renseigner

Recommander des produits

AC Isolator Switch

Accessoire de commutateur d'isolateur EKD6

Renseigner
EKM8 Thermo-magnetic Type MCCB

Disjoncteur à boîtier moulé MCCB de type fixe thermomagnétique EKM8

Renseigner
EKM8E Electronic adjustable type MCCB

Disjoncteur à boîtier moulé MCCB de type réglable électronique EKM8E

Renseigner
EKM8DC Thermo-magnetic type DC MCCB

EKM8DC Type thermomagnétique DC MCCB

Renseigner
Panier de demande()

Entrer en contact

Captcha Code
×
Contactez-nous
E-Mial：info@etek-china.com
Tel：0086-577-62780116
