Disjoncteur à boîtier moulé avec déclencheur électronique de surintensité : la caractéristique qui distingue les disjoncteurs électroniques des disjoncteurs thermomagnétiques est de contrôler les déclencheurs de surintensité avec des circuits électroniques. Le contrôle électronique est effectué via un microprocesseur. Lors de la conception du circuit électronique, les pires possibilités rencontrées en fonctionnement ont été prises en considération. Dans les courants de circuit élevés, l'ouverture directe a été assurée sans faire fonctionner le circuit électronique. Les zones de réglage du courant d'ouverture nominal et instantané des disjoncteurs électroniques sont assez larges. Cette caractéristique permet une large possibilité d'utilisation du disjoncteur. De plus, les disjoncteurs électroniques ne sont pas affectés par les températures ambiantes.

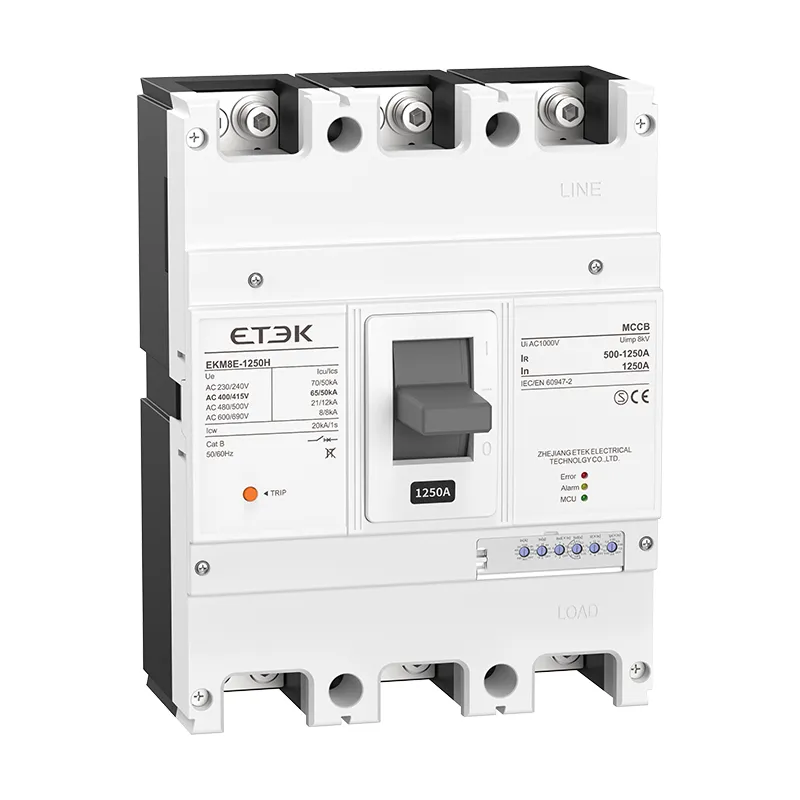

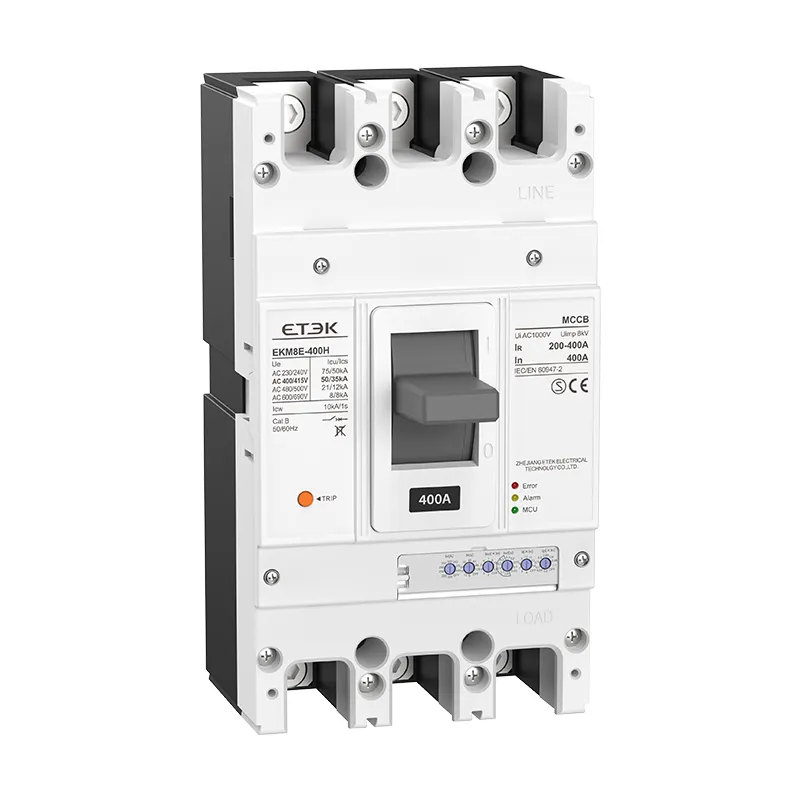

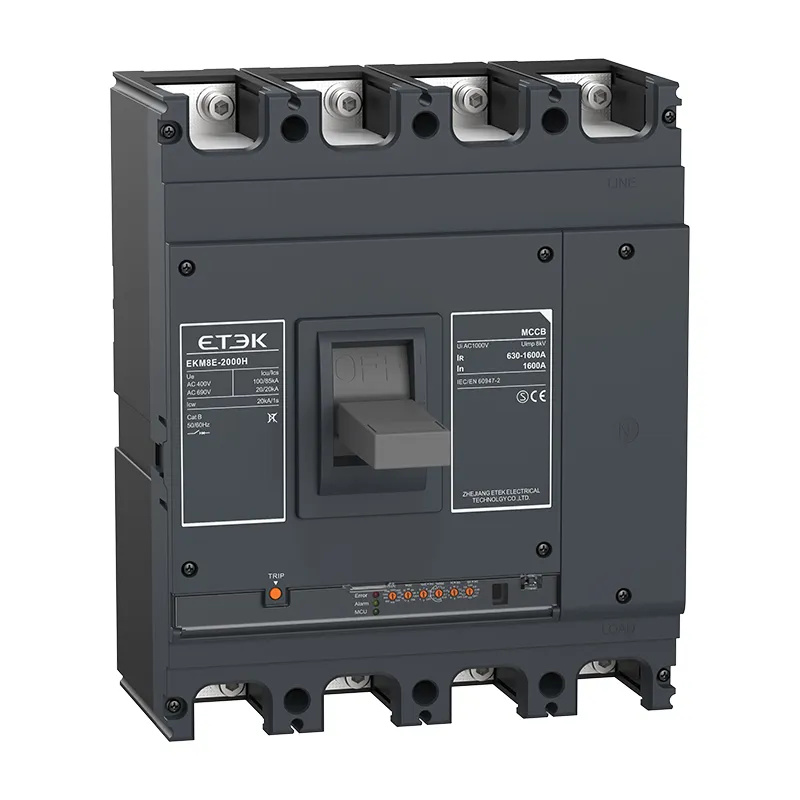

Les disjoncteurs électroniques de la série EKM8E sont applicables aux systèmes d'alimentation basse tension AC 50Hz, tension de fonctionnement nominale jusqu'à 1000V et courant de fonctionnement nominal de 16A à 1250A.
Conditions ambiantes et d'installation
● Altitude jusqu'à 2000m ;
● La température moyenne ambiante doit être comprise entre -10℃ et +55℃ ;
● Il peut résister à l'effet de l'air humide ;
● Il peut résister à l'effet du brouillard salin ou du brouillard d'huile ;
● Il peut résister à l'effet des moisissures ;
● Il peut résister à l'effet des radiations nucléaires ;
● L'inclinaison maximale est de 22,5℃.
● Il peut toujours fonctionner de manière fiable lorsque le navire est soumis à des vibrations normales ;
● Il peut toujours fonctionner de manière fiable si le produit est soumis au tremblement de terre (4g).
● Endroits où le milieu environnant est exempt de danger d'explosion et loin de gaz ou de poussières conductrices qui éroderaient le métal ou détruiraient l'isolation ;
● Tenir à l'écart de la pluie ou de la neige.
caractéristiques du produit
● Le disjoncteur peut être équipé d'un déclencheur à minimum de tension, d'un déclencheur shunt, de contacts auxiliaires, de contacts d'alarme, d'un mécanisme de commande électrique, d'une poignée de commande rotative et d'autres accessoires.
● Le disjoncteur a des fonctions de protection de long retard de surcharge, de court-circuit et de court-circuit
protection instantanée, l'utilisateur peut définir les caractéristiques de protection requises (il suffit à l'utilisateur d'actionner le commutateur DIP pour régler les paramètres de la fonction de protection).
● Le disjoncteur a des fonctions de protection contre les défauts à la terre et thermiques analogiques, une indication de pré-alarme de surintensité
indication, indication du courant de charge, technologie d'analyse de courant numérique, et il peut atteindre un niveau de protection plus élevé.

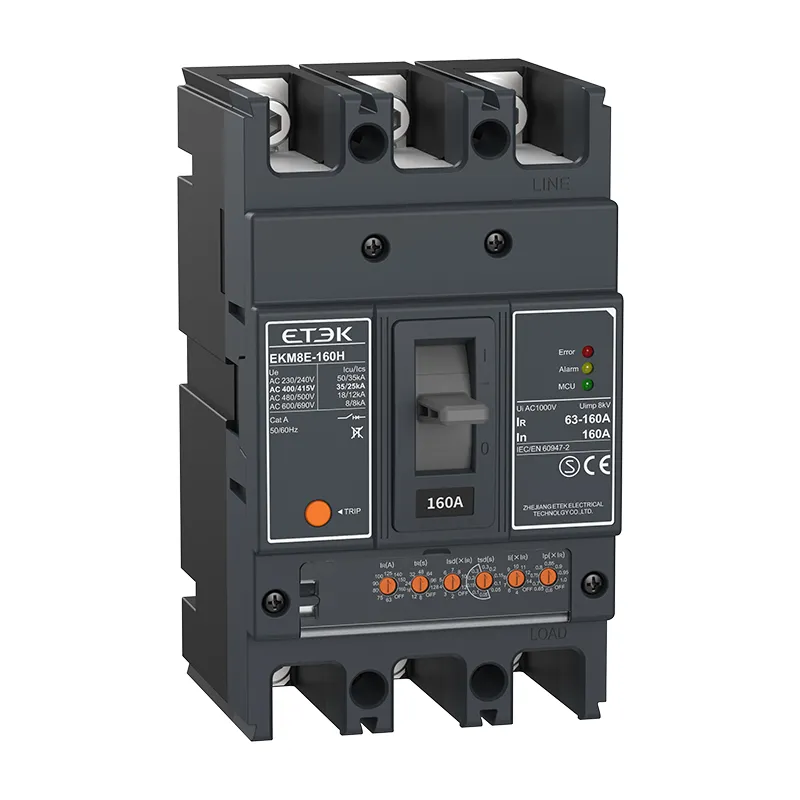

Description du panneau et des fonctions
Bouton de réglage du panneau comme suit tour à tour :
● IR(A) Isd(x IR) Ii (x IR)
● IR : Courant de réglage de déclenchement à long retard de surcharge ; Isd : Courant de réglage de déclenchement court-circuit temporisé ;
● Ii : Courant de réglage du déclenchement instantané de court-circuit ;
Les autres paramètres sont définis par défaut en usine ou définis par communication à distance, comme suit :
● tR : temps de réglage du retard de surcharge, par défaut : 60 s ;
● tsd : temps de réglage du délai de court-circuit, par défaut : 0,1 s ;
● Ip : Courant de réglage de pré-alarme de surcharge, par défaut : 0,85*IR ;
Port de communication intelligent (COM) :
1:Entrée d'alimentation DC24V (+) |
6:485B- |
2:Entrée d'alimentation DC24V (-) |
7:Fermeture et ouverture de la borne commune du mécanisme de commande électrique |
3:485A+ |
8:Fermeture et ouverture de la borne commune du mécanisme de commande électrique |
4:485A+ |
9:Ouverture du mécanisme de commande électrique |
5:485B- |
10:Fermeture de la commande électrique |
Panneau avec protection contre les courants résiduels
1 : réglage du courant dans l'indicateur de surcharge, le voyant rouge s'allume lorsque le courant de fonctionnement est ≥ 105 % dans |
|
2: Indicateur Ip du courant de pré-alarme, le voyant jaune commence à clignoter lorsque le courant de fonctionnement est ≥ Ipx90% |
3: Lorsque le courant de fonctionnement est ≥ 60% de courant de réglage xln, le voyant vert s'allume |
4: Le commutateur de code pour le réglage du courant résiduel |
5: Le commutateur de code pour le réglage du temps d'action de fuite |
