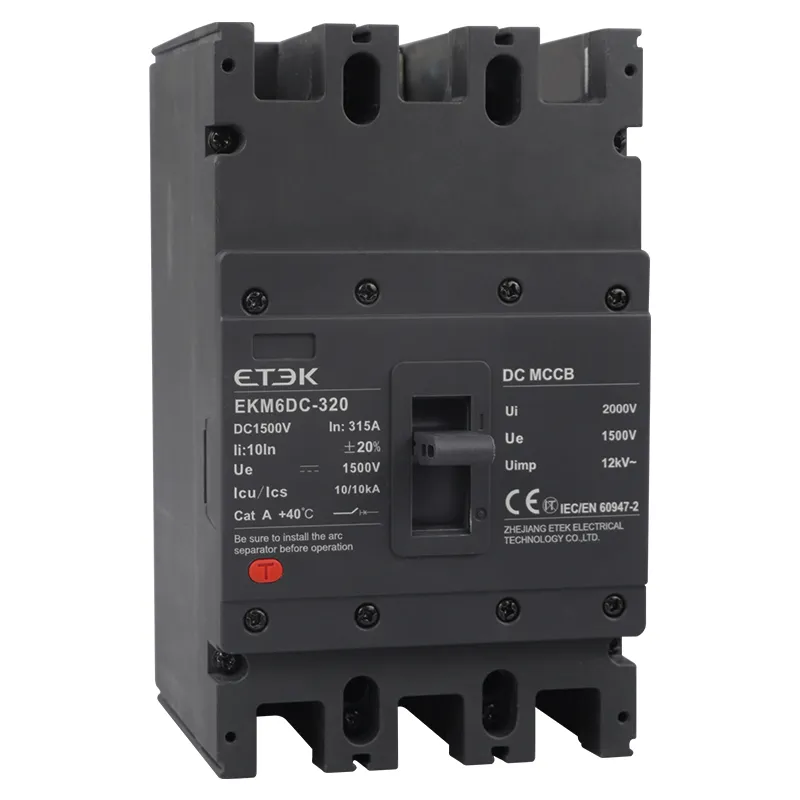

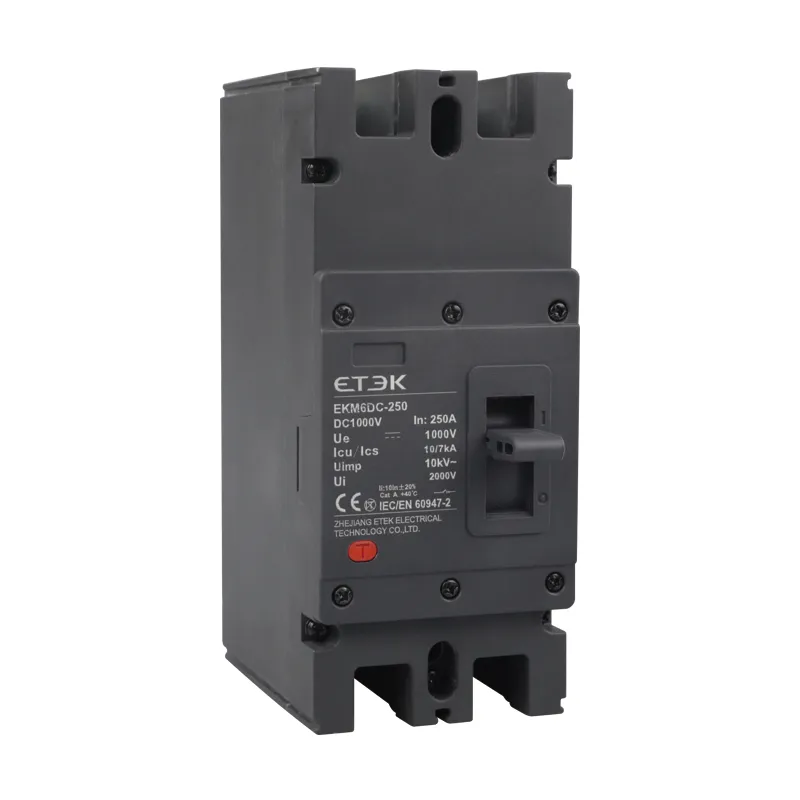

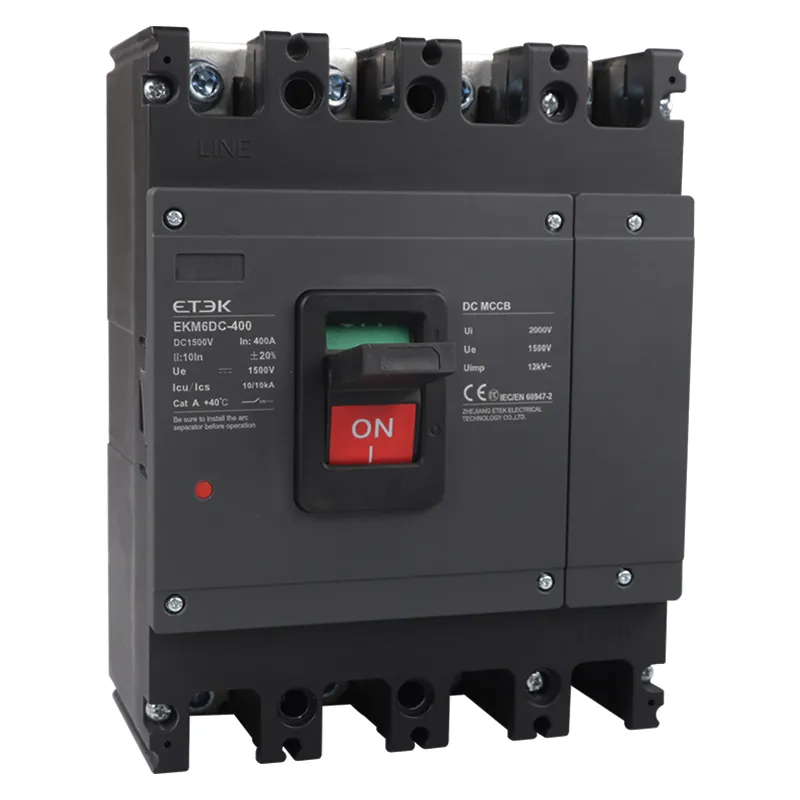

Name: Disjoncteur à boîtier moulé haute tension EKM6DC MCCB
Brand: ETEK
SKU: 01534
Rating: 4.1 (817 reviews)

Présentation du produit

Aperçu

Grâce à de nombreuses années de recherche dédiée sur la situation réelle de fonctionnement du système et les besoins des clients en matière d'énergie nouvelle au pays et à l'étranger, ETEK Electric a développé le disjoncteur moulé CC série EKM6 DC pour les nouvelles énergies.

Disjoncteur moulé série EKM6 DC, la tension nominale maximale est de 1500 V CC et le courant maximal est de 800 A. Le MCCB dans la tension de 1500 V CC, la capacité de coupure maximale est de 50 kA, ce qui peut assurer une protection fiable contre les courts-circuits du système.

Paramètres techniques

Données techniques

Tableau 1

Modèle		EKM6DC-250, EKM6DC-320			EKM6DC-400
Courant nominal du cadre de coque de classe Imm(A)		250, 320			400
Courant nominal In(A)		63, 80, 100, 125, 140, 160,180, 200, 225, 250, 280, 315, 320			225, 250, 315, 350, 400
Numéro de pôle		2		3	2			3
Tension nominale de fonctionnement Ue (V)		500	1000	1500	250/500	750/1000	1250/1500	1250/1500
Tension d'isolement nominale Ui (V)		1250		1500	1500
Tension nominale de tenue aux chocs Courant de fuite (kV)		8		12	12
Courts-circuits extrêmes pouvoir de coupure Icu (kA)	Type H	50	20	20	70	40	20	20,40
	Type R	/	/	/	85	60	40	40,50
Court-circuit de fonctionnement pouvoir de coupure Ics (kA)		Ics=100%Icu
Mode de câblage		Montée entrante et descente sortante, descente entrante et montée sortante (2P, 320/3P) Entrant vers le bas et sortant vers le bas, entrant vers le haut et sortant vers le haut (3P)
Durée de vie mécanique (Nombre total de fois)		20000			10000
Durée de vie électrique (nombre total de fois)		3000	2000	1500	1000	1000	700	500
Fonction d'insolation		Oui
Standard		CEI 60947-2
Température ambiante autorisée		-40°C~+70°C
Niveaux de protection		IP20
Certificat de qualité		Certificat CB, TUV
Avec accessoires		Auxiliaire, alarme, hors charge, commande manuelle, commande électrique
Distance d'arc (mm)		≤50 (arc zéro, avec protection d'arc)
Valeur d'action transitoire		10 pouces

Tableau 2

Modèle		EKM6DC-630				EKM6DC-800
Courant nominal du cadre de coque de classe Imm(A)		630				800
Courant nominal In(A)		500 630				700 800
Numéro de pôle		2			3	2			3
Tension nominale de fonctionnement Ue (V)		250/500	750/1000	1250/1500	1250/1500	250/500	750/1000	1250/1500	1250/1500
Tension d'isolement nominale Ui (V)		1500				1500
Tension nominale de tenue aux chocs Courant de fuite (kV)		12				12
Courts-circuits extrêmes pouvoir de coupure Icu (kA)	Type H	70	40	20	20,40	70	40	20	20,40
	Type R	85	60	40	40,50	85	60	40	40,50
Court-circuit de fonctionnement pouvoir de coupure Ics (kA)		Ics=100%Icu
Mode de câblage		Montée entrante et descente sortante, descente entrante et montée sortante (2P, 320/3P) Entrant vers le bas et sortant vers le bas, entrant vers le haut et sortant vers le haut (3P)
Durée de vie mécanique (Nombre total de fois)		5000
Durée de vie électrique (nombre total de fois)		1000	1000	700	500	1000	1000	700	500
Fonction d'insolation		Oui
Standard		CEI 60947-2
Température ambiante autorisée		-40°C~+70°C
Niveaux de protection		IP20
Certificat de qualité		Certificat CB, TUV
Avec accessoires		Auxiliaire, alarme, hors charge, commande manuelle, commande électrique
Distance d'arc (mm)		≤50 (arc zéro, avec protection d'arc)
Valeur d'action transitoire		10 pouces

Dimensions

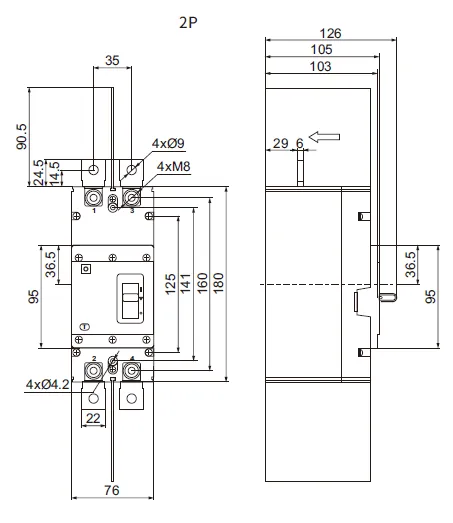

EKM6DC-250/320 Description et installation Taille

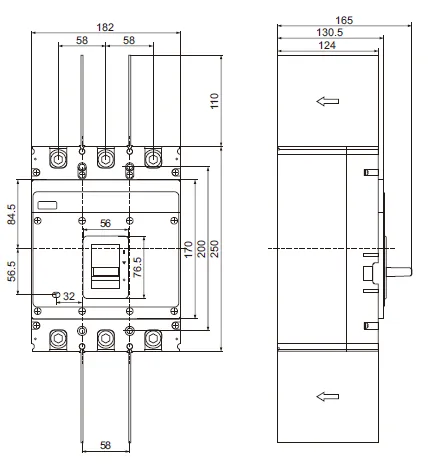

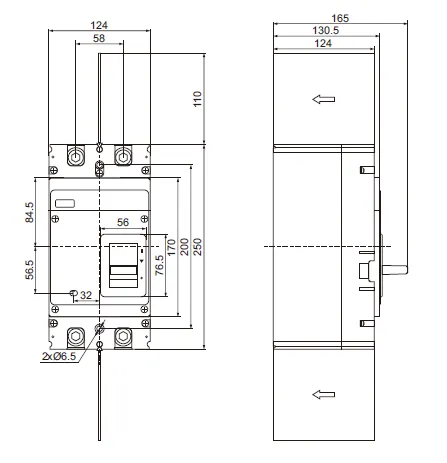

EKM6DC-400/630/800 Description et installation Taille

Télécharger les fichiers

Présentation du produit

Aperçu

Paramètres techniques

Données techniques

Tableau 1

Modèle		EKM6DC-250, EKM6DC-320			EKM6DC-400
Courant nominal du cadre de coque de classe Imm(A)		250, 320			400
Courant nominal In(A)		63, 80, 100, 125, 140, 160,180, 200, 225, 250, 280, 315, 320			225, 250, 315, 350, 400
Numéro de pôle		2		3	2			3
Tension nominale de fonctionnement Ue (V)		500	1000	1500	250/500	750/1000	1250/1500	1250/1500
Tension d'isolement nominale Ui (V)		1250		1500	1500
Tension nominale de tenue aux chocs Courant de fuite (kV)		8		12	12
Courts-circuits extrêmes pouvoir de coupure Icu (kA)	Type H	50	20	20	70	40	20	20,40
	Type R	/	/	/	85	60	40	40,50
Court-circuit de fonctionnement pouvoir de coupure Ics (kA)		Ics=100%Icu
Mode de câblage		Montée entrante et descente sortante, descente entrante et montée sortante (2P, 320/3P) Entrant vers le bas et sortant vers le bas, entrant vers le haut et sortant vers le haut (3P)
Durée de vie mécanique (Nombre total de fois)		20000			10000
Durée de vie électrique (nombre total de fois)		3000	2000	1500	1000	1000	700	500
Fonction d'insolation		Oui
Standard		CEI 60947-2
Température ambiante autorisée		-40°C~+70°C
Niveaux de protection		IP20
Certificat de qualité		Certificat CB, TUV
Avec accessoires		Auxiliaire, alarme, hors charge, commande manuelle, commande électrique
Distance d'arc (mm)		≤50 (arc zéro, avec protection d'arc)
Valeur d'action transitoire		10 pouces

Tableau 2

Modèle		EKM6DC-630				EKM6DC-800
Courant nominal du cadre de coque de classe Imm(A)		630				800
Courant nominal In(A)		500 630				700 800
Numéro de pôle		2			3	2			3
Tension nominale de fonctionnement Ue (V)		250/500	750/1000	1250/1500	1250/1500	250/500	750/1000	1250/1500	1250/1500
Tension d'isolement nominale Ui (V)		1500				1500
Tension nominale de tenue aux chocs Courant de fuite (kV)		12				12
Courts-circuits extrêmes pouvoir de coupure Icu (kA)	Type H	70	40	20	20,40	70	40	20	20,40
	Type R	85	60	40	40,50	85	60	40	40,50
Court-circuit de fonctionnement pouvoir de coupure Ics (kA)		Ics=100%Icu
Mode de câblage		Montée entrante et descente sortante, descente entrante et montée sortante (2P, 320/3P) Entrant vers le bas et sortant vers le bas, entrant vers le haut et sortant vers le haut (3P)
Durée de vie mécanique (Nombre total de fois)		5000
Durée de vie électrique (nombre total de fois)		1000	1000	700	500	1000	1000	700	500
Fonction d'insolation		Oui
Standard		CEI 60947-2
Température ambiante autorisée		-40°C~+70°C
Niveaux de protection		IP20
Certificat de qualité		Certificat CB, TUV
Avec accessoires		Auxiliaire, alarme, hors charge, commande manuelle, commande électrique
Distance d'arc (mm)		≤50 (arc zéro, avec protection d'arc)
Valeur d'action transitoire		10 pouces

Disjoncteur à boîtier moulé haute tension EKM6DC MCCB

Disjoncteur moulé série EKM6 DC, la tension nominale maximale est de 1500 V CC et le courant maximal est de 800 A. Le MCCB dans la tension de 1500 V CC, la capacité de coupure maximale est de 50 kA, ce qui peut assurer une protection fiable contre les courts-circuits du système.

Disjoncteur à boîtier moulé haute tension EKM6DC MCCB

Présentation du produit

Aperçu

Paramètres techniques

Données techniques

Tableau 1

Tableau 2

Dimensions

EKM6DC-250/320 Description et installation Taille

EKM6DC-400/630/800 Description et installation Taille

Télécharger les fichiers

Présentation du produit

Aperçu

Paramètres techniques

Données techniques

Tableau 1

Tableau 2

Dimensions

EKM6DC-250/320 Description et installation Taille

EKM6DC-400/630/800 Description et installation Taille

Télécharger les fichiers

Produits recommandés

Disjoncteur à boîtier moulé EKM7 DC MCCB 1500V pour système photovoltaïque

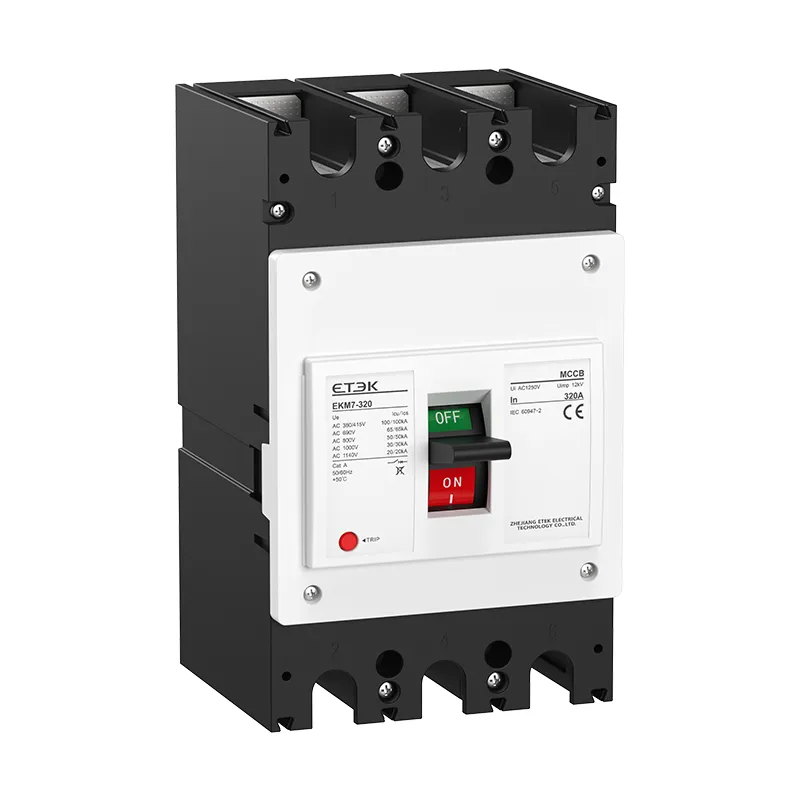

MCCB haute tension EKM7 1140V pour système PV CA

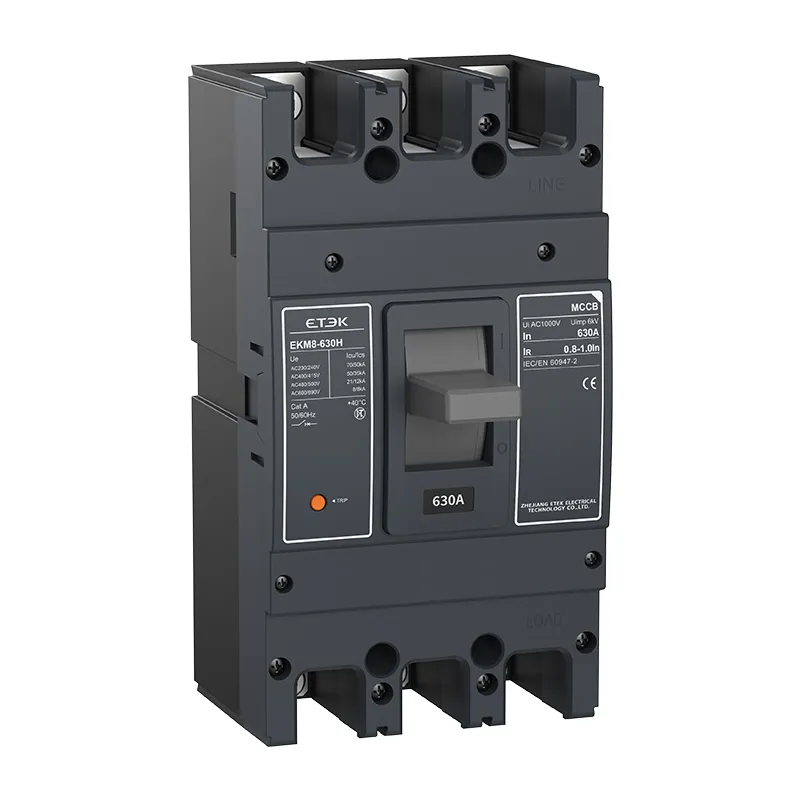

Disjoncteur à boîtier moulé thermomagnétique de type fixe MCCB EKM8

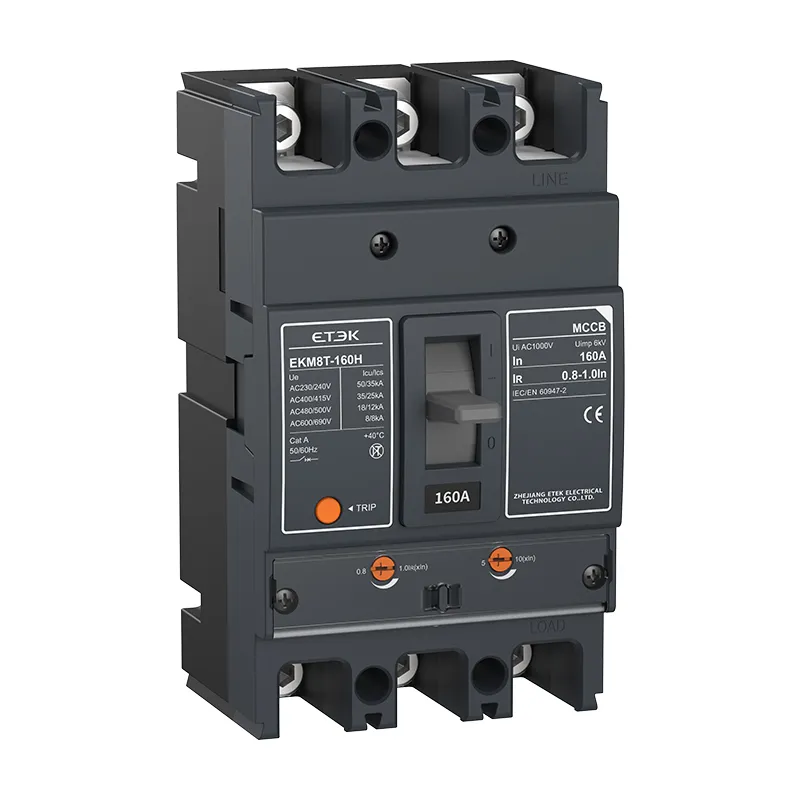

Disjoncteur MCCB thermomagnétique réglable EKM8T
