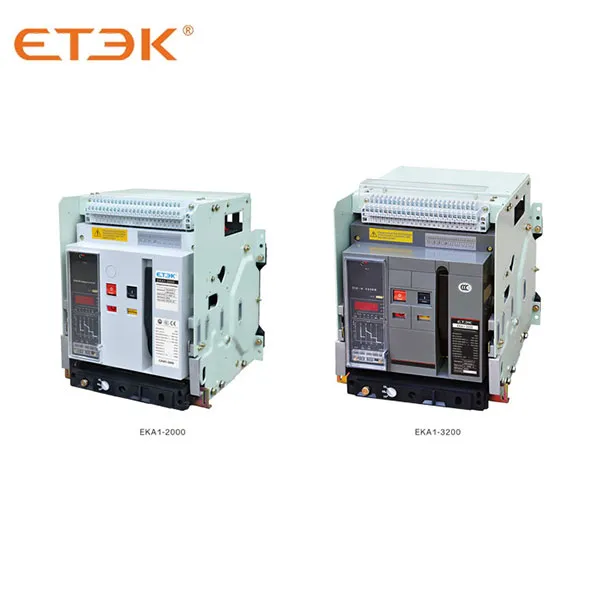

Présentation du produit

Un disjoncteur à air est un disjoncteur destiné à protéger les circuits basse tension, principalement pour mettre sous tension et couper les courants élevés.
Il est utilisé comme maître d'une usine et d'un bâtiment, et comme disjoncteur principal d'un navire, et il est possible d'y attacher divers accessoires selon le but.

Paramètres techniques

Données techniques

Guide de sélection des types

EKW1	2000	3P	400A		F	CA 230 V	Câblage horizontal
↓	↓	↓	↓		↓	↓	↓
Code produit	Taille du cadre	Numéro de pôle	Classe actuelle		Code d'installation	Code de la tension source du circuit de commande	Mode de connexion
Conventionnel disjoncteur	2000 3200 6300	3P : tripolaire 4P : quatre pôles	400A 630A 800A 1000A 1250A 1600A 2000A	2500A 2900A 3200A 3900A 4000A 5000A 6300A	D : type à tirage F : type fixe	230 V CA CA 400 V DC220V 110 V CC	Câblage horizontal Câblage vertical

Sélection de type de pièces standard et d'accessoires en option

Type M	230V	230V	230V	6 NON 6 NC
↓	↓	↓	↓	↓
Modèle de contrôleur	Tension de Déclencheur de dérivation	Tension d'énergie libération de l'électroaimant	Tension électrique mécanisme de fonctionnement	Contact auxiliaire
Type AA Type 2H Type 3B2 Type 3H	CA 230 V CA 400 V DC220V 110 V CC	230 V CA CA 400 V DC220V 110 V CC	230 V CA CA 400 V DC220V 110 V CC	Norme : 6NO6 NF recommandé

Protection contre les sous-tensions		Verrouillage mécanique	Ouverture verrouillage	Verrouillage à double puissance	Accessoires
Déclencheur à minimum de tension Déclencheur instantané à minimum de tension Temporisation de sous-tension sortie : D1s D3s D5s		Emboîtement horizontal (Câble métallique entrelacé) Emboîtement vertical (Câble métallique entrelacé)	Une serrure, une clé Deux serrures, une clé Trois serrures, deux clés Cinq serrures, trois clés	Horizontal intelligent imbriqué	Chambranle Répartition des phases Bande de séparation de phase
CA 230 V CA 400 V	DC220V 110 V CC

Remarque : marquez V si vous avez besoin de l'accessoire optionnel correspondant

Caractéristiques de fonctionnement

EKW1-2000/3P 400A F AC230V (type fixe 3 pôles 400A tension du circuit de commande (230V) câblage horizontal par défaut, tension nominale 400V, contrôleur de type M, shunt 230V, mécanisme de commande électrique 230V, contacts standard 6 NO 6 NC. Veuillez préciser selon le tableau ci-dessus si vous avez besoin d'autres accessoires.

Guide modèle pour contrôleur intelligent

Configuration	Modèle
	M	2H	3B2	3H
Fonctions de protection	●	●	●	●
Surcharge à long délai (L)	●	●	●	●
Délai de court-circuit (S)	●	●	●	●
Courant de court-circuit instantané (I)	●	●	●	●
Défaut de terre (G)/alarme	●	●	●	●
Protection contre les surintensités de la ligne neutre (N)	○	●	●	●
Protection contre les déséquilibres de courant	○	●	●	●
Surveillance de charge (Load) (1)	□	●	□	●
Protection de courant de fermeture (MCR) (2)	□	○	□	●
Déclenchement hors limite (HSIOC)	○	○	○	○
Protection/alarme anti-fuite® (3)	—	□	□	□
Protection actuelle requise	—	—	—	●
Protection contre les surtensions/sous-tensions	—	●	●	●
Protection contre les déséquilibres de tension	—	●	●	●
Protection contre l'inversion de puissance	—	—	—	●
Protection de puissance requise	—	—	—	●
Protection contre les surfréquences/sous-fréquences	—	—	—	●
Protection de séquence de phases	—			●
Fonctions de mesure
Valeur actuelle en temps réel, valeur maximale mesurée	●	●	●	●
Mesure de courant requise	—	—	—	●
Harmoniques de courant, mesure de forme d'onde	—	—	—	●
Valeur de tension en temps réel, valeur maximale mesurée	—	●	●	●
Harmoniques de tension, mesure de forme d'onde	—	—	—	●
Mesure de puissance / facteur de puissance	—	—	●	●
Mesure de l'énergie	—	—	—	●
Mesure de puissance requise	—	—	—	●
Mesure de la fréquence de tension	—	●	●	●
Mesure de la fusion à chaud	—	●	●	●
Mesure équivalente des contacts d'un disjoncteur	—	●	●	●
Fonctions auxiliaires
Sélection de la courbe de protection à long délai	○	●	●	●
Journal des pannes/alarmes (et requête)	●	●	●	●
Fonction de test	●	●	●	●
Fonctions d'auto-test et d'alarme	●	●	●	●
Enregistrements d'ouverture/fermeture (fonctionnement) du disjoncteur (3)	—	□	□	●
Verrouillage des paramètres de protection	●	●	●	●
Fonction de verrouillage de zone (ZSI) (4)	—	—	□
Fonction de communication	—	●	□	●

●Configuration standard ○Configuration auxiliaire — Aucune configuration
Fonctions pouvant être ajoutées à la configuration standard avec du matériel approprié

Note:

[1] : Nécessité de configurer le module relais ;
[2] : Nécessité de configurer un micro-interrupteur pour détecter l’ouverture/fermeture du disjoncteur ;
[3] : Nécessité de configurer le transformateur de fuite (transformateur de courant homopolaire) ;
[4] : Nécessité de configurer le module de circuit ZSI.

		EKW1-2000	EKW1-3200	EKW1-6300
Courant nominal de la taille du châssis Inm (A)		2000	3200	6300
Numéro de pôle		3,4	3,4	3,4	3
Courant nominal In (A)		400, 630, 800, 1000 125016002000	2000, 2500 2900, 3200	4000, 5000	6300
Tension nominale Ue (V)		400, 690	400 690	400, 690	400 690
Tension d'isolement Ui (V)		1000	1000	1000	1000
Tension de tenue aux chocs Uimp (V)		12000	12000	8000	8000
Tension de tenue à fréquence industrielle U (V)		AC3500 50 Hz	AC3500 50 Hz	AC3500 50 Hz	AC3500 50 Hz
Courant nominal du pôle N IN (A)		50% ln	50% ln	50% ln, 100% ln	50% ln, 100% ln
Cassage ultime capacité lcu (kA)	CA 400 V	80	100	120	120
Cassage ultime capacité lcu (kA)	CA 690 V	50	65	85	85
Course à pied capacité lcs (kA)	CA 400 V	50	80	100	100
Course à pied capacité lcs (kA)	CA 690 V	40	65	75	75
Fabrication de courant court capacité lcm (kA)	CA 400 V	176	220	264	264
Fabrication de courant court capacité lcm (kA)	CA 690 V	105	143	165	165
Résistance à court terme courant (1 s) (RMS) lcw (kA)	CA 400 V	50	80	100	100
Résistance à court terme courant (1 s) (RMS) lcw (kA)	CA 690 V	40	50	75	75
Heure de fermeture (ms)		70 (max)	70 (max)	70 (max)	70 (max)
Opérationnel performance	CA 400 V	6500	3000	500	500
	CA 690 V	3000	1500	500	500
	Sans entretien	15000	10000	4000	4000
	Entretien requis	30000	20000	8000	8000
Mode de connexion		Horizontale verticale	Horizontale verticale	Horizontal	Horizontal
Dimensions hors tout H(hauteur) ×L(largeur)×L(épaisseur)	Type fixe 3P	402 x 362 x 323	402 x 422 x 323	—	—
	Type fixe 4P	402 x 457 x 323	402 x 537 x 323	—	—
	Type débrochable 3P	432 x 375 x 421	432 x 435 x 421	432 x 813 x 494	432 x 928 x 494
	Type débrochable 4P	432 x 470 x 421	432 x 550 x 421	432 x 928 x 494	—

Dimensions

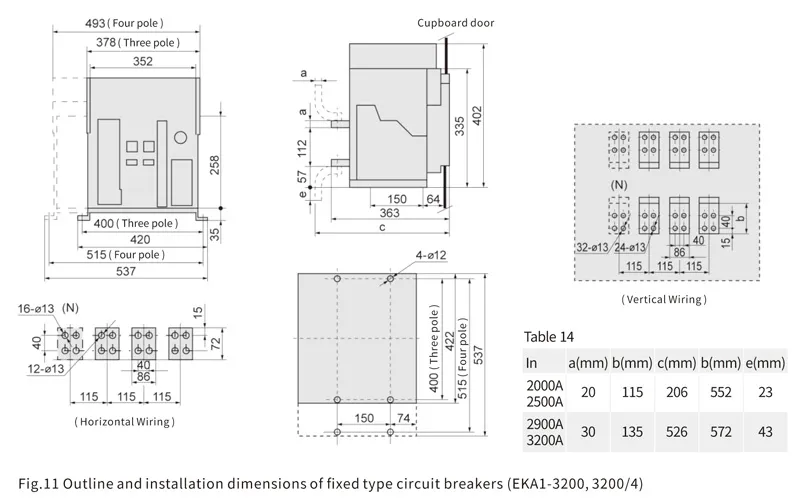

Dimensions d'encombrement et d'installation du disjoncteur de type fixe, voir Fig. 10, 11

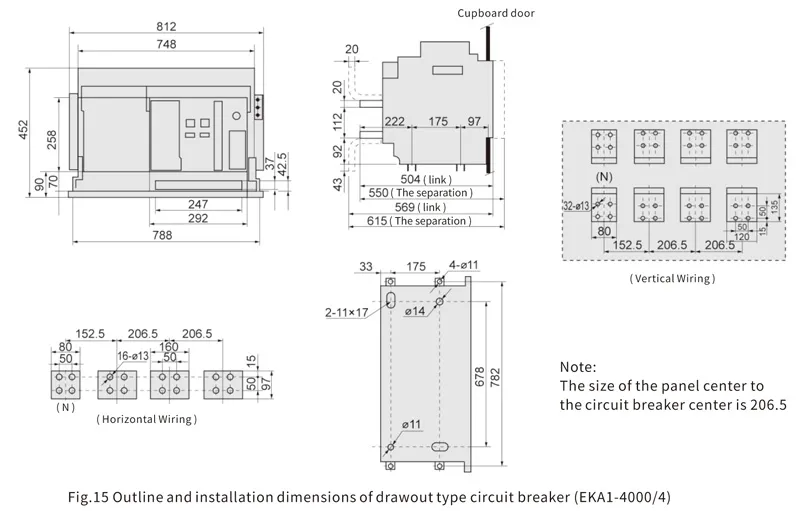

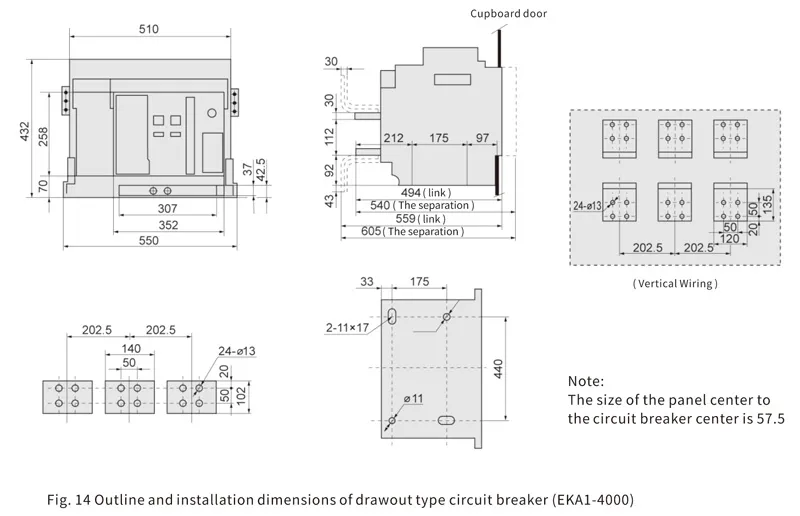

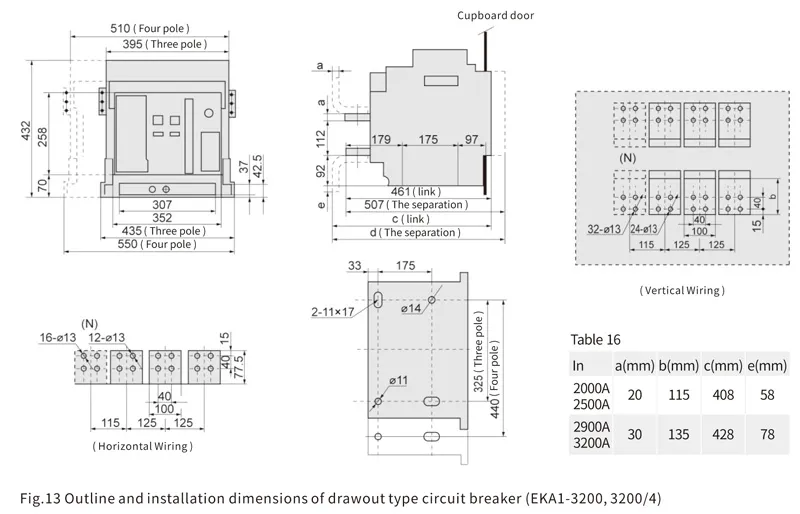

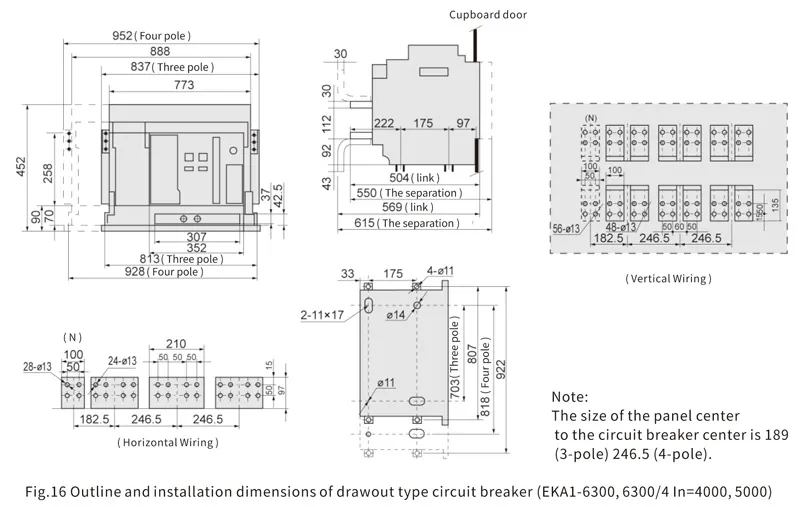

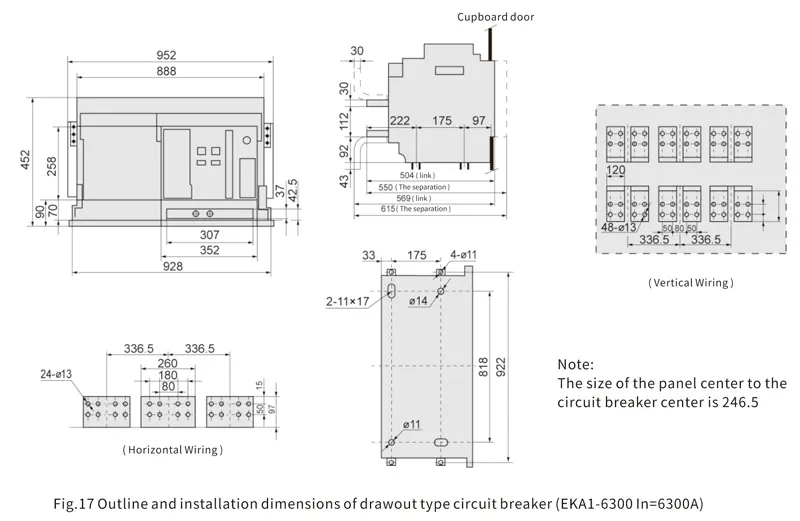

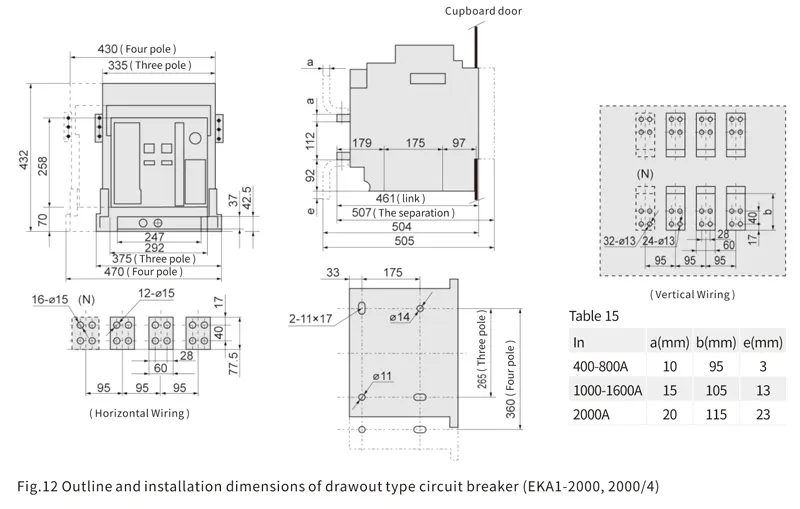

Dimensions d'encombrement et d'installation du disjoncteur débrochable, voir Fig. 12, 13, 14, 15, 16, 17 et 18

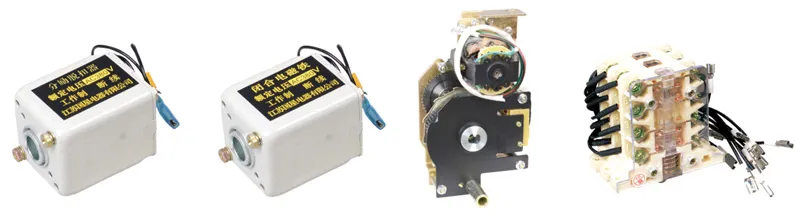

Accessoires standards

Article	Fonction	Nous
Déclenchement par shunt	Laissez le disjoncteur se déconnecter de manière fiable et à distance à la tension du circuit (70%-110%).	230 V CA CA 400 V DC220V 110 V CC
Bobine de fermeture	Laissez le disjoncteur s'enclencher de manière fiable et à distance dans un état de stockage d'énergie à la tension du circuit (85%-110%) Nous
Moteur	Laissez le mécanisme de commande stocker l'énergie à la tension du circuit (85%-110%). Nous préparons la fermeture du disjoncteur. Lorsque le mécanisme de commande stocke l'énergie, le moteur sera arrêté par le micro-interrupteur.
Interrupteur auxiliaire	Commutation de l'état ON et OFF du disjoncteur, garantit également une mise sous tension de courte durée et la commutation marche/arrêt de la bobine de fermeture du déclencheur shunt, courant thermique conventionnel 6A, capacité de contrôle nominale Pe est AC 300VA, DC 60W, type standard 6 NO 6 NC.

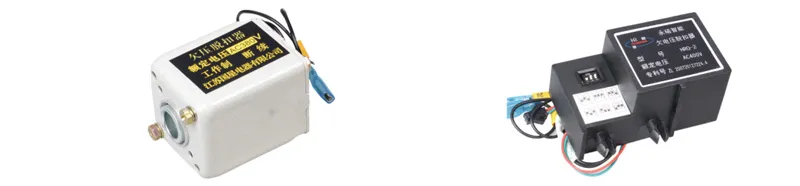

Accessoires électriques

Article
Sous-tension libérer auto-aspiration taper	Tension de fonctionnement nominale		CA 230 V 50 Hz	CA 4000 V 50 Hz
	Valeur de la tension de fonctionnement		(35%~70%) Ue
	La valeur de la tension assure la fermeture		(85%~110%) Ue
	La valeur de la tension assure la non-fermeture		≤ 35 % Ue
	Perte de puissance		24 VA
	Temps d'actionnement de la libération, déclencheur instantané à minimum de tension		Instantané
Sous-tension libérer auto-aspiration taper	Tension nominale de service Ue		CA 230 V 50 Hz CA 400 V 50 Hz
	Valeur de la tension de fonctionnement		(35%~70%) Ue
	La valeur de la tension assure la fermeture		(85%~110%) Ue
	La valeur de la tension assure la non-fermeture		≤ 35 % Ue
	Perte de puissance		24 VA
	Temps d'actionnement de libération	Déclencheur instantané à minimum de tension	Instantané
		Déclencheur temporisé à minimum de tension	Délai de temporisation 1s, 3s, 5s ; si la tension se rétablit à 85 % Ue dans un délai de 1/2, le circuit le disjoncteur ne sera pas déconnecté

Formulaire de sélection de produits

Numéro de référence	Spécification
EKW1-2000-30400D	Type ACB 3P débrochable 400A Icu:80KA Ics:50KA
EKW1-2000-30630D	Type ACB 3P 630A Icu:80KA Ics:50KA
EKW1-2000-30800D	Type ACB 3P 800A Icu:80KA Ics:50KA
EKW1-2000-31000D	Type ACB 3P 1000A Icu:80KA Ics:50KA
EKW1-2000-31250D	Type ACB 3P 1250A Icu:80KA Ics:50KA
EKW1-2000-31600D	Type ACB 3P 1600A Icu:80KA Ics:50KA
EKW1-2000-32000D	Type ACB 3P 2000A Icu:80KA Ics:50KA
EKW1-2000-40400D	Type ACB 4P 400A Icu:80KA Ics:50KA
EKW1-2000-40630D	Type ACB 4P 630A Icu:80KA Ics:50KA
EKW1-2000-40800D	Type débrochable ACB 4P 800A Icu:80KA Ics:50KA
EKW1-2000-41000D	Type débrochable ACB 4P 1000A Icu:80KA Ics:50KA
EKW1-2000-41250D	Type débrochable ACB 4P 1250A Icu:80KA Ics:50KA
EKW1-2000-41600D	Type débrochable ACB 4P 1600A Icu:80KA Ics:50KA
EKW1-2000-42000D	Type débrochable ACB 4P 2000A Icu:80KA Ics:50KA
EKW1-2000-30400F	Type fixe ACB 3P 400A Icu:80KA Ics:50KA
EKW1-2000-30630F	Type fixe ACB 3P 630A Icu:80KA Ics:50KA
EKW1-2000-30800F	Type fixe ACB 3P 800A Icu:80KA Ics:50KA
EKW1-2000-31000F	Type fixe ACB 3P 1000A Icu:80KA Ics:50KA
EKW1-2000-31250F	Fixe Type ACB 3P 1250A Icu:80KA Ics:50KA
EKW1-2000-31600F	Fixe Type ACB 3P 1600A Icu:80KA Ics:50KA
EKW1-2000-32000F	Fixe Type ACB 3P 2000A Icu:80KA Ics:50KA
EKW1-2000-40400F	Fixe Type ACB 4P 400A Icu:80KA Ics:50KA
EKW1-2000-40630F	Fixe Type ACB 4P 630A Icu:80KA Ics:50KA
EKW1-2000-40800F	Fixe Type ACB 4P 800A Icu:80KA Ics:50KA
EKW1-2000-41000F	Fixe Type ACB 4P 1000A Icu:80KA Ics:50KA
EKW1-2000-41250F	Fixe Type ACB 4P 1250A Icu:80KA Ics:50KA
EKW1-2000-41600F	Fixe Type ACB 4P 1600A Icu:80KA Ics:50KA
EKW1-2000-42000F	Fixe Type ACB 4P 2000A Icu:80KA Ics:50KA
EKW1-3200-32000D	Débrochable Type ACB 3P 2000A Icu:100KA Ics:80KA
EKW1-3200-32500D	Débrochable Type ACB 3P 2500A Icu:100KA Ics:80KA
EKW1-3200-32900D	Débrochable Type ACB 3P 2900A Icu:100KA Ics:80KA
EKW1-3200-33200D	Débrochable Type ACB 3P 3200A Icu:100KA Ics:80KA
EKW1-3200-42000D	Débrochable Type ACB 4P 2000A Icu:100KA Ics:80KA
EKW1-3200-42500D	Type débrochable ACB 4P 2500A Icu:100KA Ics:80KA
EKW1-3200-42900D	Type débrochable ACB 4P 2900A Icu:100KA Ics:80KA
EKW1-3200-43200D	Type débrochable ACB 4P 3200A Icu:100KA Ics:80KA
EKW1-3200-32000-F	Type fixe ACB 3P 2000A Icu:100KA Ics:80KA
EKW1-3200-32500-F	Type fixe ACB 3P 2500A Icu:100KA Ics:80KA
EKW1-3200-32900-F	Type fixe ACB 3P 2900A Icu:100KA Ics:80KA
EKW1-3200-33200-F	Type fixe ACB 3P 3200A Icu:100KA Ics:80KA
EKW1-3200-42000-F	Type fixe ACB 4P 2000A Icu:100KA Ics:80KA
EKW1-3200-42500-F	Type fixe ACB 4P 2500A Icu:100KA Ics:80KA
EKW1-3200-42900-F	Type fixe ACB 4P 2900A Icu:100KA Ics:80KA
EKW1-3200-43200-F	Type fixe ACB 4P 3200A Icu:100KA Ics:80KA
EKW1-4000-34000D	Type débrochable ACB 3P 4000A Icu:100KA Ics:80KA
EKW1-4000-44000D	Type débrochable ACB 4P 4000A Icu:100KA Ics:80KA
EKW1-4000-34000-F	Type fixe ACB 3P 4000A Icu:100KA Ics:80KA
EKW1-4000-44000-F	Type fixe ACB 4P 4000A Icu:100KA Ics:80KA
EKW1-6300-34000D	Type débrochable ACB 3P 4000A Icu:120KA Ics:100KA
EKW1-6300-35000D	Type débrochable ACB 3P 5000A Icu:120KA Ics:100KA
EKW1-6300-36300D	Type ACB débrochable 3P 6300A Icu:120KA Ics:100KA
EKW1-6300-44000D	Type ACB débrochable 4P 4000A Icu:120KA Ics:100KA
EKW1-6300-45000D	Type ACB débrochable 4P 5000A Icu:120KA Ics:100KA
EKW1-6300-46300D	Type ACB débrochable 4P 6300A Icu:120KA Ics:100KA
EKW1-6300-34000F	Type ACB fixe 3P 4000A Icu:120KA Ics:100KA
EKW1-6300-35000F	Type ACB fixe 3P 5000A Icu:120KA Ics:100KA
EKW1-6300-36300F	Type ACB fixe 3P 6300A Icu:120KA Ics:100KA
EKW1-6300-44000F	Type ACB fixe 4P 4000A Icu:120KA Ics:100KA
EKW1-6300-45000F	Type fixe ACB 4P 5000A Icu:120KA Ics:100KA
EKW1-6300-46300F	Type fixe ACB 4P 6300A Icu:120KA Ics:100KA
EKW1-1600M-30200D	Type débrochable Mini ACB 3P 200A Icu:65KA Ics:50KA
EKW1-1600M-30400D	Type débrochable Mini ACB 3P 400A Icu:65KA Ics:50KA
EKw1-1600M-30630D	Type débrochable Mini ACB 3P 630A Icu:65KA Ics:50KA
EKW1-1600M-30800D	Type débrochable Mini ACB 3P 800A Icu:65KA Ics:50KA
EKW1-1600M-31000D	Type débrochable Mini ACB 3P 1000A Icu:65KA Ics:50KA
EKW1-1600M-31250D	Type débrochable Mini ACB 3P 1250A Icu:65KA Ics:50KA
EKW1-1600M-31600D	Type débrochable Mini ACB 3P 1600A Icu:65KA Ics:50KA
EKW1-1600M-40200D	Type débrochable Mini ACB 4P 200A Icu:65KA Ics:50KA
EKW1-1600M-40400D	Type débrochable Mini ACB 4P 400A Icu:65KA Ics:50KA
EKW1-1600M-40630D	Type débrochable Mini ACB 4P 630A Icu:65KA Ics:50KA
EKW1-1600M-40800D	Type débrochable Mini ACB 4P 800A Icu:65KA Ics:50KA
EKW1-1600M-41000D	Type débrochable Mini ACB 4P 1000A Icu:65KA Ics:50KA
EKW1-1600M-41250D	Type débrochable Mini ACB 4P 1250A Icu:65KA Ics:50KA
EKW1-1600M-41600D	Mini ACB 4P 1600A Icu:65KA Ics:50KA
EKW1-1600M-30200F	Mini ACB 3P 200A Icu:65KA Ics:50KA
EKW1-1600M-30400F	Mini ACB 3P 400A Icu:65KA Ics:50KA
EKW1-1600M-30630F	Mini ACB 3P 630A Icu:65KA Ics:50KA
EKW1-1600M-30800F	Mini ACB 3P 800A Icu:65KA Ics:50KA
EKW1-1600M-31000F	Mini ACB 3P 1000A Icu:65KA Ics:50KA
EKW1-1600M-31250F	Mini ACB 3P 1250A Icu:65KA Ics:50KA
EKW1-1600M-31600F	Mini ACB 3P 160 ... 4P 200A Icu:65KA Ics:50KA
EKW1-1600M-40200F	Mini disjoncteur de type fixe 4P 400A Icu:65KA Ics:50KA
EKW1-1600M-40400F	Mini disjoncteur de type fixe 4P 630A Icu:65KA Ics:50KA
EKW1-1600M-40630F	Mini disjoncteur de type fixe 4P 800A Icu:65KA Ics:50KA
EKW1-1600M-40800F	Mini disjoncteur de type fixe 4P 1000A Icu:65KA Ics:50KA
EKW1-1600M-41000F	Mini disjoncteur de type fixe 4P 1250A Icu:65KA Ics:50KA
EKW1-1600M-41250F	Mini disjoncteur de type fixe 4P 1600A Icu:65KA Ics:50KA
EKW1-1600M-41600F	Mini ACB 4P 1600A Icu:65KA Ics:50KA

Télécharger les fichiers

Présentation du produit

Un disjoncteur à air est un disjoncteur destiné à protéger les circuits basse tension, principalement pour mettre sous tension et couper les courants élevés.
Il est utilisé comme maître d'une usine et d'un bâtiment, et comme disjoncteur principal d'un navire, et il est possible d'y attacher divers accessoires selon le but.

Paramètres techniques

Données techniques

Guide de sélection des types

EKW1	2000	3P	400A		F	CA 230 V	Câblage horizontal
↓	↓	↓	↓		↓	↓	↓
Code produit	Taille du cadre	Numéro de pôle	Classe actuelle		Code d'installation	Code de la tension source du circuit de commande	Mode de connexion
Conventionnel disjoncteur	2000 3200 6300	3P : tripolaire 4P : quatre pôles	400A 630A 800A 1000A 1250A 1600A 2000A	2500A 2900A 3200A 3900A 4000A 5000A 6300A	D : type à tirage F : type fixe	230 V CA CA 400 V DC220V 110 V CC	Câblage horizontal Câblage vertical

Sélection de type de pièces standard et d'accessoires en option

Type M	230V	230V	230V	6 NON 6 NC
↓	↓	↓	↓	↓
Modèle de contrôleur	Tension de Déclencheur de dérivation	Tension d'énergie libération de l'électroaimant	Tension électrique mécanisme de fonctionnement	Contact auxiliaire
Type AA Type 2H Type 3B2 Type 3H	CA 230 V CA 400 V DC220V 110 V CC	230 V CA CA 400 V DC220V 110 V CC	230 V CA CA 400 V DC220V 110 V CC	Norme : 6NO6 NF recommandé

Protection contre les sous-tensions		Verrouillage mécanique	Ouverture verrouillage	Verrouillage à double puissance	Accessoires
Déclencheur à minimum de tension Déclencheur instantané à minimum de tension Temporisation de sous-tension sortie : D1s D3s D5s		Emboîtement horizontal (Câble métallique entrelacé) Emboîtement vertical (Câble métallique entrelacé)	Une serrure, une clé Deux serrures, une clé Trois serrures, deux clés Cinq serrures, trois clés	Horizontal intelligent imbriqué	Chambranle Répartition des phases Bande de séparation de phase
CA 230 V CA 400 V	DC220V 110 V CC

Remarque : marquez V si vous avez besoin de l'accessoire optionnel correspondant

Caractéristiques de fonctionnement

Guide modèle pour contrôleur intelligent

Configuration	Modèle
	M	2H	3B2	3H
Fonctions de protection	●	●	●	●
Surcharge à long délai (L)	●	●	●	●
Délai de court-circuit (S)	●	●	●	●
Courant de court-circuit instantané (I)	●	●	●	●
Défaut de terre (G)/alarme	●	●	●	●
Protection contre les surintensités de la ligne neutre (N)	○	●	●	●
Protection contre les déséquilibres de courant	○	●	●	●
Surveillance de charge (Load) (1)	□	●	□	●
Protection de courant de fermeture (MCR) (2)	□	○	□	●
Déclenchement hors limite (HSIOC)	○	○	○	○
Protection/alarme anti-fuite® (3)	—	□	□	□
Protection actuelle requise	—	—	—	●
Protection contre les surtensions/sous-tensions	—	●	●	●
Protection contre les déséquilibres de tension	—	●	●	●
Protection contre l'inversion de puissance	—	—	—	●
Protection de puissance requise	—	—	—	●
Protection contre les surfréquences/sous-fréquences	—	—	—	●
Protection de séquence de phases	—			●
Fonctions de mesure
Valeur actuelle en temps réel, valeur maximale mesurée	●	●	●	●
Mesure de courant requise	—	—	—	●
Harmoniques de courant, mesure de forme d'onde	—	—	—	●
Valeur de tension en temps réel, valeur maximale mesurée	—	●	●	●
Harmoniques de tension, mesure de forme d'onde	—	—	—	●
Mesure de puissance / facteur de puissance	—	—	●	●
Mesure de l'énergie	—	—	—	●
Mesure de puissance requise	—	—	—	●
Mesure de la fréquence de tension	—	●	●	●
Mesure de la fusion à chaud	—	●	●	●
Mesure équivalente des contacts d'un disjoncteur	—	●	●	●
Fonctions auxiliaires
Sélection de la courbe de protection à long délai	○	●	●	●
Journal des pannes/alarmes (et requête)	●	●	●	●
Fonction de test	●	●	●	●
Fonctions d'auto-test et d'alarme	●	●	●	●
Enregistrements d'ouverture/fermeture (fonctionnement) du disjoncteur (3)	—	□	□	●
Verrouillage des paramètres de protection	●	●	●	●
Fonction de verrouillage de zone (ZSI) (4)	—	—	□
Fonction de communication	—	●	□	●

●Configuration standard ○Configuration auxiliaire — Aucune configuration
Fonctions pouvant être ajoutées à la configuration standard avec du matériel approprié

Note:

		EKW1-2000	EKW1-3200	EKW1-6300
Courant nominal de la taille du châssis Inm (A)		2000	3200	6300
Numéro de pôle		3,4	3,4	3,4	3
Courant nominal In (A)		400, 630, 800, 1000 125016002000	2000, 2500 2900, 3200	4000, 5000	6300
Tension nominale Ue (V)		400, 690	400 690	400, 690	400 690
Tension d'isolement Ui (V)		1000	1000	1000	1000
Tension de tenue aux chocs Uimp (V)		12000	12000	8000	8000
Tension de tenue à fréquence industrielle U (V)		AC3500 50 Hz	AC3500 50 Hz	AC3500 50 Hz	AC3500 50 Hz
Courant nominal du pôle N IN (A)		50% ln	50% ln	50% ln, 100% ln	50% ln, 100% ln
Cassage ultime capacité lcu (kA)	CA 400 V	80	100	120	120
Cassage ultime capacité lcu (kA)	CA 690 V	50	65	85	85
Course à pied capacité lcs (kA)	CA 400 V	50	80	100	100
Course à pied capacité lcs (kA)	CA 690 V	40	65	75	75
Fabrication de courant court capacité lcm (kA)	CA 400 V	176	220	264	264
Fabrication de courant court capacité lcm (kA)	CA 690 V	105	143	165	165
Résistance à court terme courant (1 s) (RMS) lcw (kA)	CA 400 V	50	80	100	100
Résistance à court terme courant (1 s) (RMS) lcw (kA)	CA 690 V	40	50	75	75
Heure de fermeture (ms)		70 (max)	70 (max)	70 (max)	70 (max)
Opérationnel performance	CA 400 V	6500	3000	500	500
	CA 690 V	3000	1500	500	500
	Sans entretien	15000	10000	4000	4000
	Entretien requis	30000	20000	8000	8000
Mode de connexion		Horizontale verticale	Horizontale verticale	Horizontal	Horizontal
Dimensions hors tout H(hauteur) ×L(largeur)×L(épaisseur)	Type fixe 3P	402 x 362 x 323	402 x 422 x 323	—	—
	Type fixe 4P	402 x 457 x 323	402 x 537 x 323	—	—
	Type débrochable 3P	432 x 375 x 421	432 x 435 x 421	432 x 813 x 494	432 x 928 x 494
	Type débrochable 4P	432 x 470 x 421	432 x 550 x 421	432 x 928 x 494	—

Dimensions

Dimensions d'encombrement et d'installation du disjoncteur de type fixe, voir Fig. 10, 11

Dimensions d'encombrement et d'installation du disjoncteur débrochable, voir Fig. 12, 13, 14, 15, 16, 17 et 18

Accessoires standards

Article	Fonction	Nous
Déclenchement par shunt	Laissez le disjoncteur se déconnecter de manière fiable et à distance à la tension du circuit (70%-110%).	230 V CA CA 400 V DC220V 110 V CC
Bobine de fermeture	Laissez le disjoncteur s'enclencher de manière fiable et à distance dans un état de stockage d'énergie à la tension du circuit (85%-110%) Nous
Moteur	Laissez le mécanisme de commande stocker l'énergie à la tension du circuit (85%-110%). Nous préparons la fermeture du disjoncteur. Lorsque le mécanisme de commande stocke l'énergie, le moteur sera arrêté par le micro-interrupteur.
Interrupteur auxiliaire	Commutation de l'état ON et OFF du disjoncteur, garantit également une mise sous tension de courte durée et la commutation marche/arrêt de la bobine de fermeture du déclencheur shunt, courant thermique conventionnel 6A, capacité de contrôle nominale Pe est AC 300VA, DC 60W, type standard 6 NO 6 NC.

Accessoires électriques

Article
Sous-tension libérer auto-aspiration taper	Tension de fonctionnement nominale		CA 230 V 50 Hz	CA 4000 V 50 Hz
	Valeur de la tension de fonctionnement		(35%~70%) Ue
	La valeur de la tension assure la fermeture		(85%~110%) Ue
	La valeur de la tension assure la non-fermeture		≤ 35 % Ue
	Perte de puissance		24 VA
	Temps d'actionnement de la libération, déclencheur instantané à minimum de tension		Instantané
Sous-tension libérer auto-aspiration taper	Tension nominale de service Ue		CA 230 V 50 Hz CA 400 V 50 Hz
	Valeur de la tension de fonctionnement		(35%~70%) Ue
	La valeur de la tension assure la fermeture		(85%~110%) Ue
	La valeur de la tension assure la non-fermeture		≤ 35 % Ue
	Perte de puissance		24 VA
	Temps d'actionnement de libération	Déclencheur instantané à minimum de tension	Instantané
		Déclencheur temporisé à minimum de tension	Délai de temporisation 1s, 3s, 5s ; si la tension se rétablit à 85 % Ue dans un délai de 1/2, le circuit le disjoncteur ne sera pas déconnecté

Formulaire de sélection de produits

Numéro de référence	Spécification
EKW1-2000-30400D	Type ACB 3P débrochable 400A Icu:80KA Ics:50KA
EKW1-2000-30630D	Type ACB 3P 630A Icu:80KA Ics:50KA
EKW1-2000-30800D	Type ACB 3P 800A Icu:80KA Ics:50KA
EKW1-2000-31000D	Type ACB 3P 1000A Icu:80KA Ics:50KA
EKW1-2000-31250D	Type ACB 3P 1250A Icu:80KA Ics:50KA
EKW1-2000-31600D	Type ACB 3P 1600A Icu:80KA Ics:50KA
EKW1-2000-32000D	Type ACB 3P 2000A Icu:80KA Ics:50KA
EKW1-2000-40400D	Type ACB 4P 400A Icu:80KA Ics:50KA
EKW1-2000-40630D	Type ACB 4P 630A Icu:80KA Ics:50KA
EKW1-2000-40800D	Type débrochable ACB 4P 800A Icu:80KA Ics:50KA
EKW1-2000-41000D	Type débrochable ACB 4P 1000A Icu:80KA Ics:50KA
EKW1-2000-41250D	Type débrochable ACB 4P 1250A Icu:80KA Ics:50KA
EKW1-2000-41600D	Type débrochable ACB 4P 1600A Icu:80KA Ics:50KA
EKW1-2000-42000D	Type débrochable ACB 4P 2000A Icu:80KA Ics:50KA
EKW1-2000-30400F	Type fixe ACB 3P 400A Icu:80KA Ics:50KA
EKW1-2000-30630F	Type fixe ACB 3P 630A Icu:80KA Ics:50KA
EKW1-2000-30800F	Type fixe ACB 3P 800A Icu:80KA Ics:50KA
EKW1-2000-31000F	Type fixe ACB 3P 1000A Icu:80KA Ics:50KA
EKW1-2000-31250F	Fixe Type ACB 3P 1250A Icu:80KA Ics:50KA
EKW1-2000-31600F	Fixe Type ACB 3P 1600A Icu:80KA Ics:50KA
EKW1-2000-32000F	Fixe Type ACB 3P 2000A Icu:80KA Ics:50KA
EKW1-2000-40400F	Fixe Type ACB 4P 400A Icu:80KA Ics:50KA
EKW1-2000-40630F	Fixe Type ACB 4P 630A Icu:80KA Ics:50KA
EKW1-2000-40800F	Fixe Type ACB 4P 800A Icu:80KA Ics:50KA
EKW1-2000-41000F	Fixe Type ACB 4P 1000A Icu:80KA Ics:50KA
EKW1-2000-41250F	Fixe Type ACB 4P 1250A Icu:80KA Ics:50KA
EKW1-2000-41600F	Fixe Type ACB 4P 1600A Icu:80KA Ics:50KA
EKW1-2000-42000F	Fixe Type ACB 4P 2000A Icu:80KA Ics:50KA
EKW1-3200-32000D	Débrochable Type ACB 3P 2000A Icu:100KA Ics:80KA
EKW1-3200-32500D	Débrochable Type ACB 3P 2500A Icu:100KA Ics:80KA
EKW1-3200-32900D	Débrochable Type ACB 3P 2900A Icu:100KA Ics:80KA
EKW1-3200-33200D	Débrochable Type ACB 3P 3200A Icu:100KA Ics:80KA
EKW1-3200-42000D	Débrochable Type ACB 4P 2000A Icu:100KA Ics:80KA
EKW1-3200-42500D	Type débrochable ACB 4P 2500A Icu:100KA Ics:80KA
EKW1-3200-42900D	Type débrochable ACB 4P 2900A Icu:100KA Ics:80KA
EKW1-3200-43200D	Type débrochable ACB 4P 3200A Icu:100KA Ics:80KA
EKW1-3200-32000-F	Type fixe ACB 3P 2000A Icu:100KA Ics:80KA
EKW1-3200-32500-F	Type fixe ACB 3P 2500A Icu:100KA Ics:80KA
EKW1-3200-32900-F	Type fixe ACB 3P 2900A Icu:100KA Ics:80KA
EKW1-3200-33200-F	Type fixe ACB 3P 3200A Icu:100KA Ics:80KA
EKW1-3200-42000-F	Type fixe ACB 4P 2000A Icu:100KA Ics:80KA
EKW1-3200-42500-F	Type fixe ACB 4P 2500A Icu:100KA Ics:80KA
EKW1-3200-42900-F	Type fixe ACB 4P 2900A Icu:100KA Ics:80KA
EKW1-3200-43200-F	Type fixe ACB 4P 3200A Icu:100KA Ics:80KA
EKW1-4000-34000D	Type débrochable ACB 3P 4000A Icu:100KA Ics:80KA
EKW1-4000-44000D	Type débrochable ACB 4P 4000A Icu:100KA Ics:80KA
EKW1-4000-34000-F	Type fixe ACB 3P 4000A Icu:100KA Ics:80KA
EKW1-4000-44000-F	Type fixe ACB 4P 4000A Icu:100KA Ics:80KA
EKW1-6300-34000D	Type débrochable ACB 3P 4000A Icu:120KA Ics:100KA
EKW1-6300-35000D	Type débrochable ACB 3P 5000A Icu:120KA Ics:100KA
EKW1-6300-36300D	Type ACB débrochable 3P 6300A Icu:120KA Ics:100KA
EKW1-6300-44000D	Type ACB débrochable 4P 4000A Icu:120KA Ics:100KA
EKW1-6300-45000D	Type ACB débrochable 4P 5000A Icu:120KA Ics:100KA
EKW1-6300-46300D	Type ACB débrochable 4P 6300A Icu:120KA Ics:100KA
EKW1-6300-34000F	Type ACB fixe 3P 4000A Icu:120KA Ics:100KA
EKW1-6300-35000F	Type ACB fixe 3P 5000A Icu:120KA Ics:100KA
EKW1-6300-36300F	Type ACB fixe 3P 6300A Icu:120KA Ics:100KA
EKW1-6300-44000F	Type ACB fixe 4P 4000A Icu:120KA Ics:100KA
EKW1-6300-45000F	Type fixe ACB 4P 5000A Icu:120KA Ics:100KA
EKW1-6300-46300F	Type fixe ACB 4P 6300A Icu:120KA Ics:100KA
EKW1-1600M-30200D	Type débrochable Mini ACB 3P 200A Icu:65KA Ics:50KA
EKW1-1600M-30400D	Type débrochable Mini ACB 3P 400A Icu:65KA Ics:50KA
EKw1-1600M-30630D	Type débrochable Mini ACB 3P 630A Icu:65KA Ics:50KA
EKW1-1600M-30800D	Type débrochable Mini ACB 3P 800A Icu:65KA Ics:50KA
EKW1-1600M-31000D	Type débrochable Mini ACB 3P 1000A Icu:65KA Ics:50KA
EKW1-1600M-31250D	Type débrochable Mini ACB 3P 1250A Icu:65KA Ics:50KA
EKW1-1600M-31600D	Type débrochable Mini ACB 3P 1600A Icu:65KA Ics:50KA
EKW1-1600M-40200D	Type débrochable Mini ACB 4P 200A Icu:65KA Ics:50KA
EKW1-1600M-40400D	Type débrochable Mini ACB 4P 400A Icu:65KA Ics:50KA
EKW1-1600M-40630D	Type débrochable Mini ACB 4P 630A Icu:65KA Ics:50KA
EKW1-1600M-40800D	Type débrochable Mini ACB 4P 800A Icu:65KA Ics:50KA
EKW1-1600M-41000D	Type débrochable Mini ACB 4P 1000A Icu:65KA Ics:50KA
EKW1-1600M-41250D	Type débrochable Mini ACB 4P 1250A Icu:65KA Ics:50KA
EKW1-1600M-41600D	Mini ACB 4P 1600A Icu:65KA Ics:50KA
EKW1-1600M-30200F	Mini ACB 3P 200A Icu:65KA Ics:50KA
EKW1-1600M-30400F	Mini ACB 3P 400A Icu:65KA Ics:50KA
EKW1-1600M-30630F	Mini ACB 3P 630A Icu:65KA Ics:50KA
EKW1-1600M-30800F	Mini ACB 3P 800A Icu:65KA Ics:50KA
EKW1-1600M-31000F	Mini ACB 3P 1000A Icu:65KA Ics:50KA
EKW1-1600M-31250F	Mini ACB 3P 1250A Icu:65KA Ics:50KA
EKW1-1600M-31600F	Mini ACB 3P 160 ... 4P 200A Icu:65KA Ics:50KA
EKW1-1600M-40200F	Mini disjoncteur de type fixe 4P 400A Icu:65KA Ics:50KA
EKW1-1600M-40400F	Mini disjoncteur de type fixe 4P 630A Icu:65KA Ics:50KA
EKW1-1600M-40630F	Mini disjoncteur de type fixe 4P 800A Icu:65KA Ics:50KA
EKW1-1600M-40800F	Mini disjoncteur de type fixe 4P 1000A Icu:65KA Ics:50KA
EKW1-1600M-41000F	Mini disjoncteur de type fixe 4P 1250A Icu:65KA Ics:50KA
EKW1-1600M-41250F	Mini disjoncteur de type fixe 4P 1600A Icu:65KA Ics:50KA
EKW1-1600M-41600F	Mini ACB 4P 1600A Icu:65KA Ics:50KA

Disjoncteur à air universel intelligent EKW1 ACB

Disjoncteur à air universel intelligent EKW1 ACB

Présentation du produit

Paramètres techniques

Données techniques

Dimensions

Formulaire de sélection de produits

Télécharger les fichiers

Présentation du produit

Paramètres techniques

Données techniques

Dimensions

Formulaire de sélection de produits

Télécharger les fichiers

Produits recommandés

Disjoncteur MCCB thermomagnétique réglable EKM8T

Disjoncteur électronique à boîtier moulé de type MCCB réglable EKM8E

Chargeur CA pour véhicules électriques série EKEC6

Chargeur EV AC 7,3 kW Mode 3 série EKEC5

Produits recommandés

Disjoncteur MCCB thermomagnétique réglable EKM8T

Disjoncteur électronique à boîtier moulé de type MCCB réglable EKM8E

Chargeur CA pour véhicules électriques série EKEC6

Chargeur EV AC 7,3 kW Mode 3 série EKEC5

Disjoncteur à air universel intelligent EKW1 ACB

Disjoncteur à air universel intelligent EKW1 ACB

Présentation du produit

Paramètres techniques

Données techniques

Dimensions

Formulaire de sélection de produits

Télécharger les fichiers

Présentation du produit

Paramètres techniques

Données techniques

Dimensions

Formulaire de sélection de produits

Télécharger les fichiers

Produits recommandés

Produits recommandés

Entrer en contact
