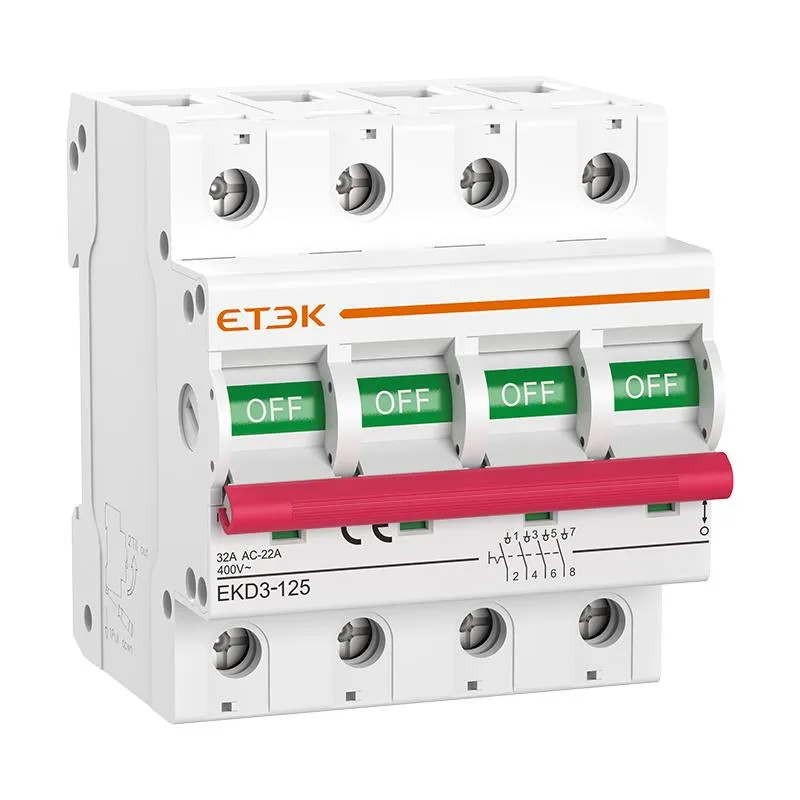

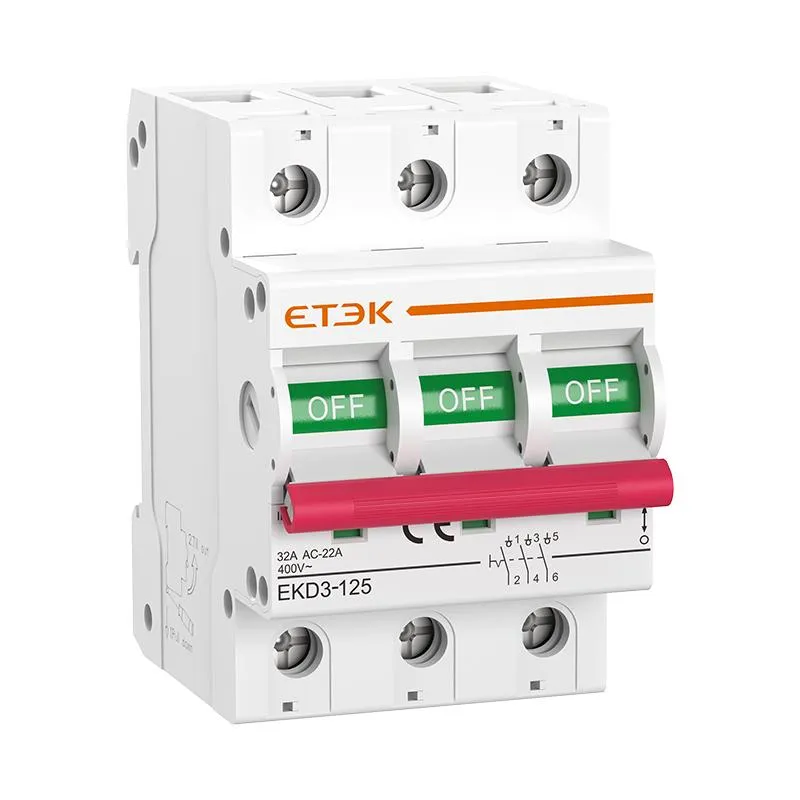

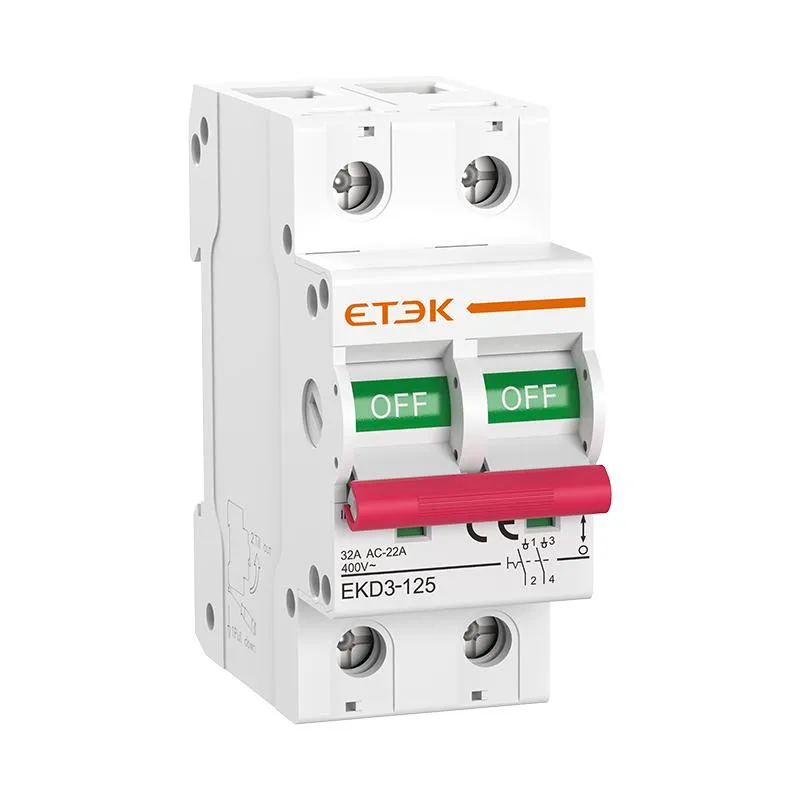

Interrupteur d'isolement EKD3-125

L'interrupteur isolateur EKD3-125 est un composant essentiel des systèmes électriques, conçu pour isoler efficacement l'alimentation électrique.

● Norme : IEC60947-3
● Courant nominal : 25~125A
● Tension nominale : 230/240 V~ pour 1P, 400/415 V~ pour 2, 3, 4P
● Nombre de pôles : 1P, 2P, 3P, 4P
● Catégorie d'utilisation : AC-22A
● Degré de protection : IP20 (installation normale)
● Connexion : Par le haut et par le bas

Renseignez-vous maintenant PDF(Document actuellement disponible en anglais uniquement)

Interrupteur d'isolement EKD3-125

Renseignez-vous maintenant PDF

Présentation du produit

Paramètres techniques

Télécharger les fichiers

Produits recommandés

Enquête

Présentation du produit

Le sectionneur EKD3-125 est conçu pour isoler efficacement l'alimentation électrique, garantissant ainsi la sécurité des travailleurs lors de l'entretien et de la réparation des équipements électriques. Il est couramment utilisé dans les industries où une inspection et une maintenance fréquentes des équipements électriques sont nécessaires, notamment la production industrielle, la construction et les équipements médicaux.

Paramètres techniques

Données techniques

Standard	CEI/EN60947-3
Courant nominal en	16,20,32,40,50,63,80,100,125A
Polonais	1P, 2P, 3P, 4P
Tension nominale Ue	240/415V
Fréquence nominale	50/60 Hz
Catégorie d'utilisation	AC-22A
Courant de courte durée admissible Icw	12Ie, t=1s
Pouvoir de fermeture nominal en court-circuit Icm	20le, t=0,1s
Pouvoir nominal de fermeture et de coupure	3Ie,1,05Ue, cosφ=0,65
Tension de tenue aux chocs nominale (1,2/50) Uimp	4 000 V
Tension d'essai diélectrique à fréquence ind. pendant 1 min	2 kV
Tension d'isolement nominale Ui	690V
La vie électrique	2 000 cycles
Durée de vie mécanique	10 000 cycles
Indicateur de position de contact	Oui
Degré de protection	IP20
Température ambiante (avec une moyenne journalière ≤ 35 ℃)	-5℃~+40℃, humidité maximale de 95 %
Type de connexion du terminal	Barre omnibus de type câble/broche
Taille max. du terminal pour le câble	50 mm ²
Couple de serrage max.	3,5 Nm
Installation	Montage sur rail DIN 35 mm
Connexion	De haut en bas

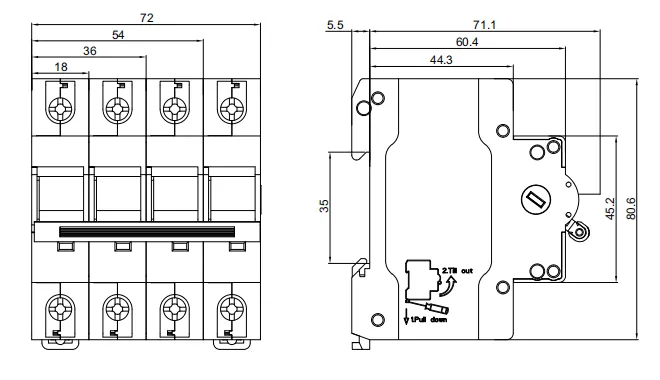

Dimensions

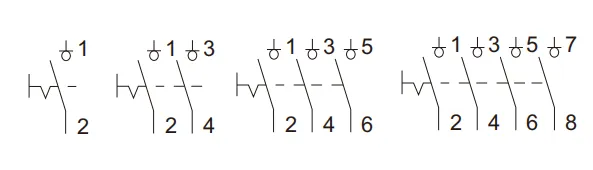

Schéma de circuit

Taille d'installation
