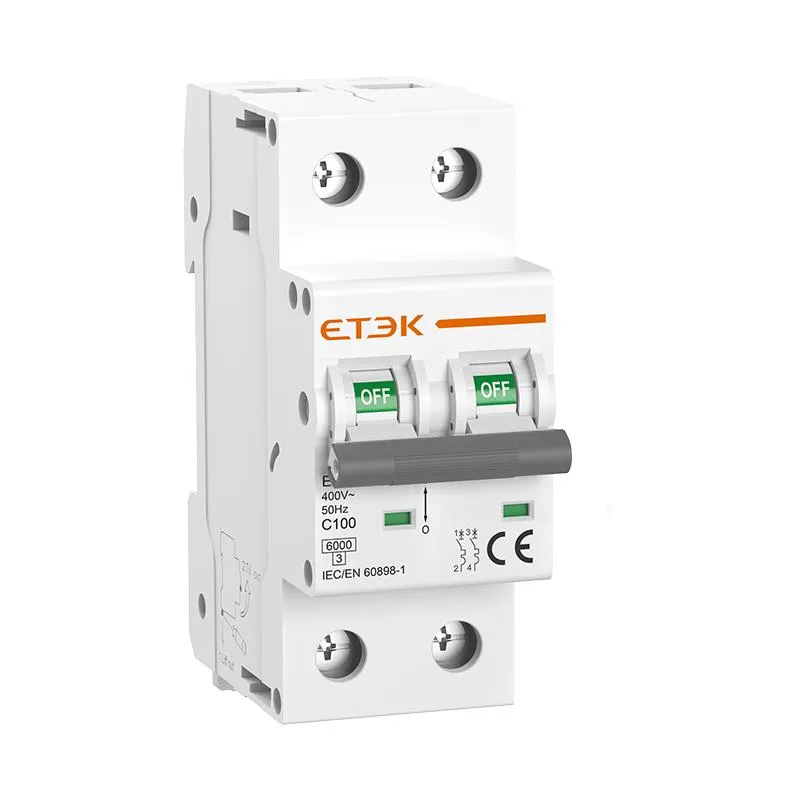

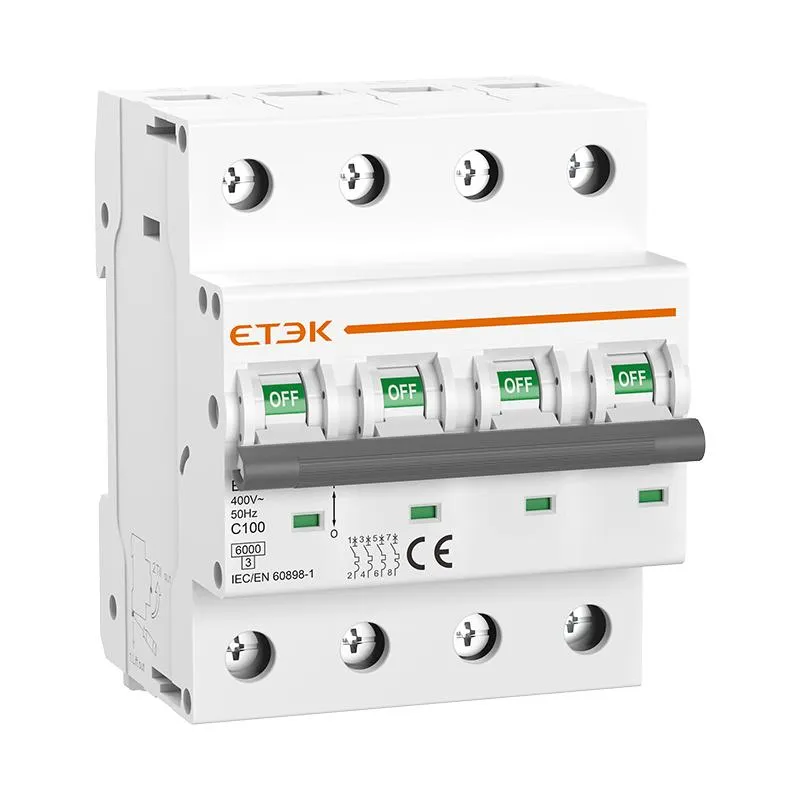

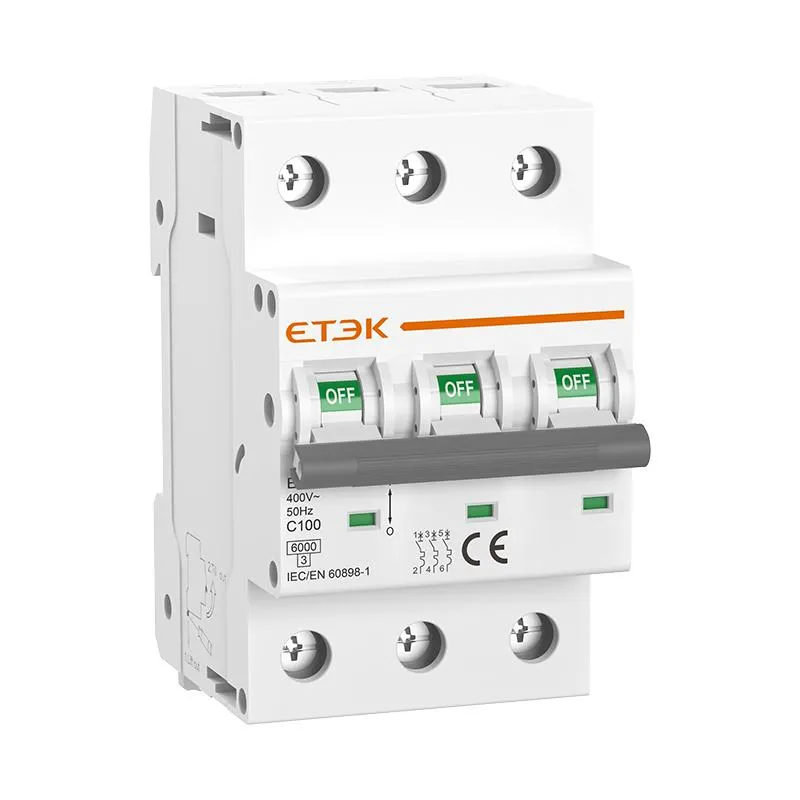

Disjoncteur miniature EKM3-100 MCB 6kA

L'EKM3-100 est un disjoncteur miniature à courant élevé de 6 kA adapté au courant alternatif 50/60 Hz, à la tension nominale de 400 V ou moins et au courant de fonctionnement nominal de 100 A ou moins.

● Norme : IEC60898-1
● Type de voyage : Thermo-magnétique
● Courant nominal : 63~100A
● Tension nominale : 230/400 V~240/415 V
● Nombre de pôles : 1P, 2P, 3P, 4P, 1P+N, 3P+N
● Pouvoir de coupure nominal en court-circuit : 6 kA
● Courbe de déclenchement : C, D
● Température ambiante : -25...+40 ºC
● Connexion : Par le haut et par le bas
● Certificats : CE, CB

Renseignez-vous maintenant PDF

Disjoncteur miniature EKM3-100 MCB 6kA

Renseignez-vous maintenant PDF
Présentation du produit
Paramètres techniques
Télécharger les fichiers
Produits recommandés
Enquête

Présentation du produit

Le disjoncteur miniature EKM3-100 est un produit de disjoncteur à courant élevé de 6 kA. Le disjoncteur présente les caractéristiques d'une structure avancée, de performances fiables et d'une belle apparence. Il est principalement utilisé pour le courant alternatif 50 Hz ou 60 Hz, la tension nominale 400 V ou moins et le courant de travail nominal 100 A ou moins. Il est utilisé pour la protection contre les surcharges et les courts-circuits de l'éclairage, des lignes de distribution, des équipements dans les immeubles de bureaux, les immeubles résidentiels, etc. Il peut également être utilisé pour les opérations marche-arrêt peu fréquentes et la conversion de lignes.

Paramètres techniques

Données techniques

Standard CEI/EN60898-1
Protection Surintensité et court-circuit
Type de voyage Thermo-magnétique
Polonais 1P, 1P+N, 2P, 3P, 3P+N, 4P
Courant nominal en 63,80,100A
Tension nominale Ue 240/415V
Tension d'isolement Ui 500 V
Fréquence nominale 50/60 Hz
Pouvoir de coupure nominal 6 000 A
Tension de tenue aux chocs nominale (1,2/50) Uimp 4 000 V
Tension d'essai diélectrique à fréquence ind. pendant 1 min 2 kV
Caractéristique de libération thermique (1.13-1.45) x Dans
Caractéristique de déclenchement thermomagnétique C : (5-10) x In, D : (10-20) x In
La vie électrique 4 000 cycles
Durée de vie mécanique 10 000 cycles
Indicateur de position de contact Oui
Degré de protection IP20
Température ambiante (avec une moyenne journalière ≤ 35 ℃) -5℃~+40℃, humidité maximale de 95 %
Type de connexion du terminal Barre omnibus de type câble/broche
Type de connexion du terminal 50 mm 2
Couple de serrage max. 3,5 Nm
Montage Montage sur rail DIN 35 mm
Connexion De haut en bas

Dimensions

Schéma de circuit

Schéma du circuit du disjoncteur différentiel ETEK

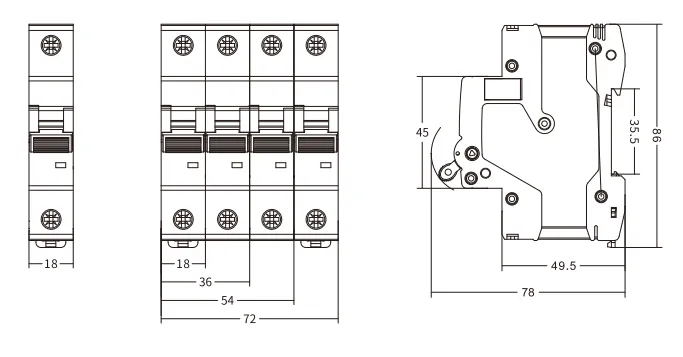

Taille d'installation

Disjoncteur différentiel ETEK 6kA EKM3-125S Taille

Formulaire de sélection de produits

Disjoncteur EKM3-100 6KA (CEI/EN60898-1)
Polonais Courant nominal (A) Courbe C Courbe D
1P 63A EKM3-100-1C63 EKM3-100-1D63
80A EKM3-100-1C80 EKM3-100-1D80
100A EKM3-100-1C100 EKM3-100-1D100
2P 63A EKM3-100-2C63 EKM3-100-2D63
80A EKM3-100-2C80 EKM3-100-2D80
100A EKM3-100-2C100 EKM3-100-2D100
3P 63A EKM3-100-3C63 EKM3-100-3D63
80A EKM3-100-3C80 EKM3-100-3D80
100A EKM3-100-3C100 EKM3-100-3D100
4P 63A EKM3-100-4C63 EKM3-100-4D63
80A EKM3-100-4C80 EKM3-100-4D80
100A EKM3-100-4C100 EKM3-100-4D100
