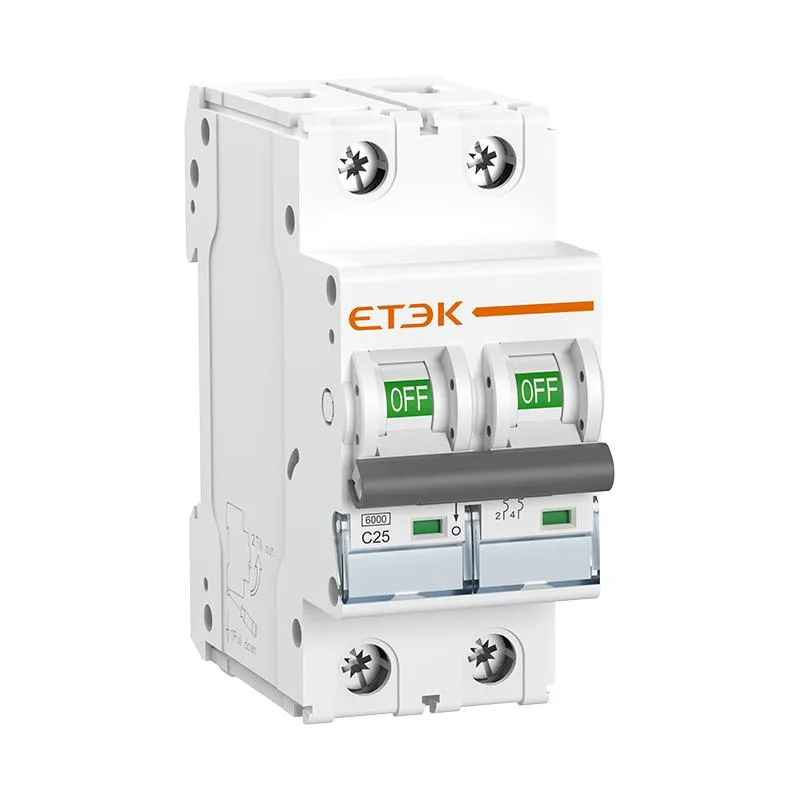

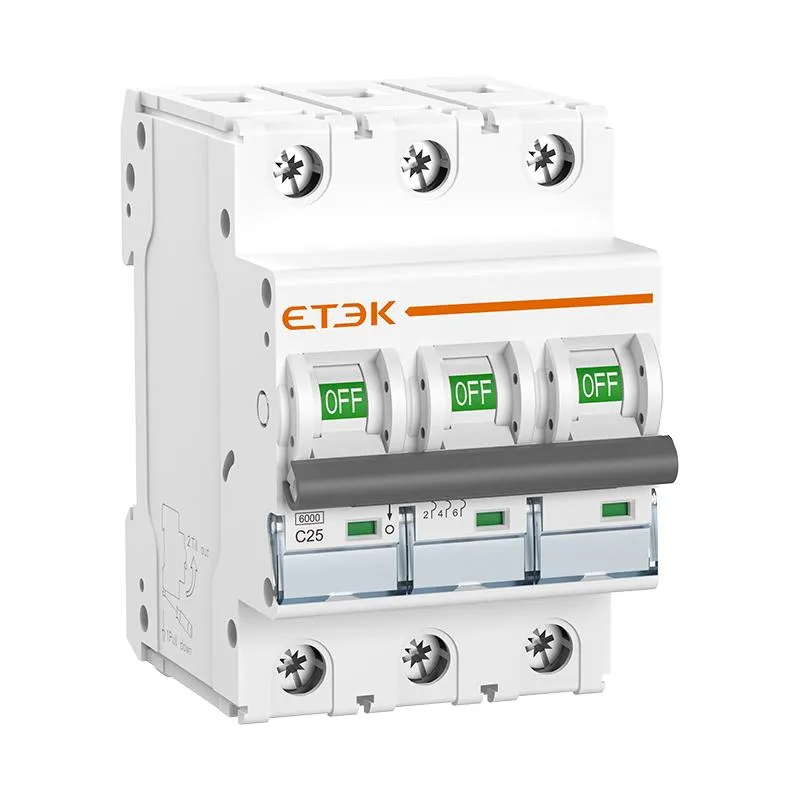

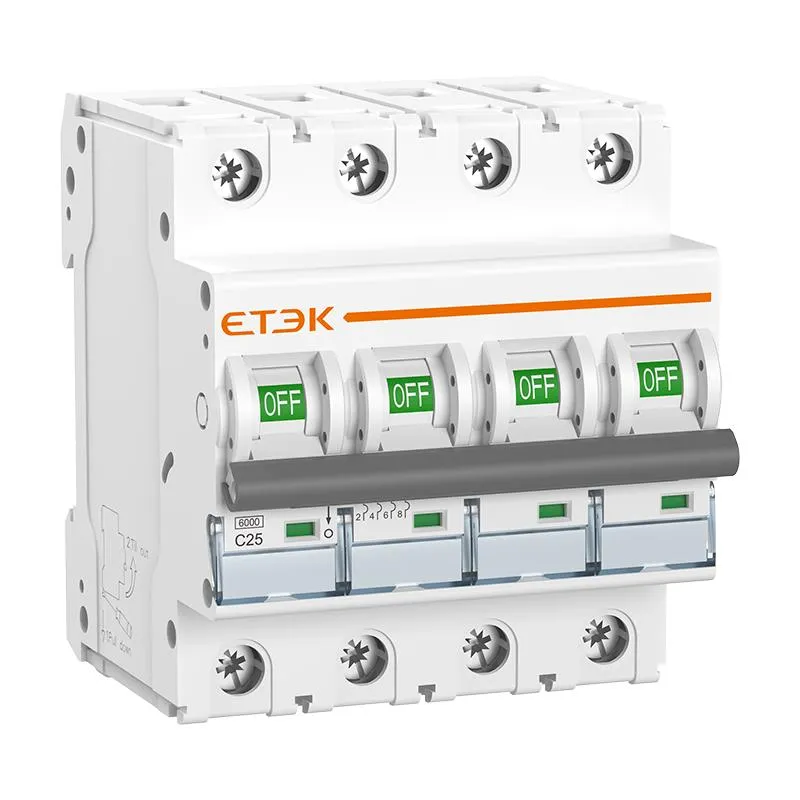

Le disjoncteur miniature EKM3-63 est le dernier produit développé par notre société. Cette série de produits a des spécifications complètes et le courant nominal maximum peut atteindre 63A. Cette série de produits a des marques vertes et rouges claires pour ON-OFF et une couverture transparente pour les marques de ligne. EKM3-63 peut être utilisé avec d'autres produits pour les systèmes de distribution électrique résidentiels ≤63A.
| Caractéristiques électriques | |
|
Courant nominal In |
1,2,3,4,5,6,8,10,13,16,20,25,32,40,50,63A |
|
Poteaux |
1P, 1P+N, 2P, 3P, 3P+N, 4P |
|
Tension nominale Ue |
240/415V~ |
|
Tension d'isolement Ui |
500V |
|
Fréquence nominale |
50/60Hz |
|
Pouvoir de coupure nominal |
6 000 A |
|
Classe de limitation d'énergie |
3 |
|
Tension assignée de tenue aux chocs (1,5/50) Uimp |
4 000 V |
|
Tension d'essai diélectrique à ind. Fréq. pendant 1 minute |
2kV |
|
Degré de pollution |
2 |
|
Caractéristique de déclenchement thermomagnétique |
B, C, D |
| Caractéristiques mécaniques | |
| Durée de vie électrique | 8 000 Cycles |
| Durée de vie mécanique | 20 000 cycles |
| Indicateur de position des contacts | Oui |
| Degré de protection | IP20 |
| Température de référence pour le réglage des éléments thermiques | 30℃ |
| Température ambiante (avec une moyenne quotidienne≤35℃) | -5℃~+40℃ |
| Température de stockage | -25℃~+70℃ |
| Installation | |
| Type de connexion des bornes | Câble/jeu de barres de type Pin/jeu de barres de type U |
| Taille de borne haut/bas pour câble | 25mm2 18-3AWG |
| Taille de borne haut/bas pour jeu de barres | 25mm2 18-3AWG |
| Couple de serrage | 2.5Nm 22In-Ibs |
| Montage | Montage sur rail DIN EN60715(35mm) au moyen d'un dispositif de clip rapide |
| Lien | Alimentation dans les deux sens |
| Combinaison avec des accessoires | |
| Contact auxiliaire | EKM1-OF |
| Contact d'alarme | EKM1-FB |
| Déclencheur shunt | EKM1-MX |
| Déclencheur de sur/sous-tension | EKM1-MV+MN |
| Poteaux | Courant nominal (A) | Courbe B | Courbe C | Courbe D | EC60947-2 |
| 1P | 1A | EKM3-63-1B01 | EKM3-63-1C01 | EKM3-63-1D01 | EKM3-63-101 |
| 2A | EKM3-63-1B02 | EKM3-63-1C02 | EKM3-63-1D02 | EKM3-63-102 | |
| 3A | EKM3-63-1B03 | EKM3-63-1C03 | EKM3-63-1D03 | EKM3-63-103 | |
| 4A | EKM3-63-1B04 | EKM3-63-1C04 | EKM3-63-1D04 | EKM3-63-104 | |
| 5A | EKM3-63-1B05 | EKM3-63-1C05 | EKM3-63-1D05 | EKM3-63-105 | |
| 6A | EKM3-63-1B06 | EKM3-63-1C06 | EKM3-63-1D06 | EKM3-63-106 | |
| 8A | EKM3-63-1B08 | EKM3-63-1C08 | EKM3-63-1D08 | EKM3-63-108 | |
| 10A | EKM3-63-1B10 | EKM3-63-1C10 | EKM3-63-1D10 | EKM3-63-110 | |
| 13A | EKM3-63-1B13 | EKM3-63-1C13 | EKM3-63-1D13 | EKM3-63-113 | |
| 16A | EKM3-63-1B16 | EKM3-63-1C16 | EKM3-63-1D16 | EKM3-63-116 | |
| 20A | EKM3-63-1B20 | EKM3-63-1C20 | EKM3-63-1D20 | EKM3-63-120 | |
| 25A | EKM3-63-1B25 | EKM3-63-1C25 | EKM3-63-1D25 | EKM3-63-125 | |
| 32A | EKM3-63-1B32 | EKM3-63-1C32 | EKM3-63-1D32 | EKM3-63-132 | |
| 40A | EKM3-63-1B40 | EKM3-63-1C40 | EKM3-63-1D40 | EKM3-63-140 | |
| 50A | EKM3-63-1B50 | EKM3-63-1C50 | EKM3-63-1D50 | EKM3-63-150 | |
| 63A | EKM3-63-1B63 | EKM3-63-1C63 | EKM3-63-1D63 | EKM3-63-163 | |
| 2P | 1A | EKM3-63-2B01 | EKM3-63-2C01 | EKM3-63-2D01 | EKM3-63-201 |
| 2A | EKM3-63-2B02 | EKM3-63-2C02 | EKM3-63-2D02 | EKM3-63-202 | |
| 3A | EKM3-63-2B03 | EKM3-63-2C03 | EKM3-63-2D03 | EKM3-63-203 | |
| 4A | EKM3-63-2B04 | EKM3-63-2C04 | EKM3-63-2D04 | EKM3-63-204 | |
| 5A | EKM3-63-2B05 | EKM3-63-2C05 | EKM3-63-2D05 | EKM3-63-205 | |
| 6A | EKM3-63-2B06 | EKM3-63-2C06 | EKM3-63-2D06 | EKM3-63-206 | |
| 8A | EKM3-63-2B08 | EKM3-63-2C08 | EKM3-63-2D08 | EKM3-63-208 | |
| 10A | EKM3-63-2B10 | EKM3-63-2C10 | EKM3-63-2D10 | EKM3-63-210 | |
| 13A | EKM3-63-2B13 | EKM3-63-2C13 | EKM3-63-2D13 | EKM3-63-213 | |
| 16A | EKM3-63-2B16 | EKM3-63-2C16 | EKM3-63-2D16 | EKM3-63-216 | |
| 20A | EKM3-63-2B20 | EKM3-63-2C20 | EKM3-63-2D20 | EKM3-63-220 | |
| 25A | EKM3-63-2B25 | EKM3-63-2C25 | EKM3-63-2D25 | EKM3-63-225 | |
| 32A | EKM3-63-2B32 | EKM3-63-2C32 | EKM3-63-2D32 | EKM3-63-232 | |
| 40A | EKM3-63-2B40 | EKM3-63-2C40 | EKM3-63-2D40 | EKM3-63-240 | |
| 50A | EKM3-63-2B50 | EKM3-63-2C50 | EKM3-63-2D50 | EKM3-63-250 | |
| 63A | EKM3-63-2B63 | EKM3-63-2C63 | EKM3-63-2D63 | EKM3-63-263 | |
| 3P | 1A | EKM3-63-3B01 | EKM3-63-3C01 | EKM3-63-3D01 | EKM3-63-301 |
| 2A | EKM3-63-3B02 | EKM3-63-3C02 | EKM3-63-3D02 | EKM3-63-302 | |
| 3A | EKM3-63-3B03 | EKM3-63-3C03 | EKM3-63-3D03 | EKM3-63-303 | |
| 4A | EKM3-63-3B04 | EKM3-63-3C04 | EKM3-63-3D04 | EKM3-63-304 | |
| 5A | EKM3-63-3B05 | EKM3-63-3C05 | EKM3-63-3D05 | EKM3-63-305 | |
| 6A | EKM3-63-3B06 | EKM3-63-3C06 | EKM3-63-3D06 | EKM3-63-306 | |
| 8A | EKM3-63-3B08 | EKM3-63-3C08 | EKM3-63-3D08 | EKM3-63-308 | |
| 10A | EKM3-63-3B10 | EKM3-63-3C10 | EKM3-63-3D10 | EKM3-63-310 | |
| 13A | EKM3-63-3B13 | EKM3-63-3C13 | EKM3-63-3D13 | EKM3-63-313 | |
| 16A | EKM3-63-3B16 | EKM3-63-3C16 | EKM3-63-3D16 | EKM3-63-316 | |
| 20A | EKM3-63-3B20 | EKM3-63-3C20 | EKM3-63-3D20 | EKM3-63-320 | |
| 25A | EKM3-63-3B25 | EKM3-63-3C25 | EKM3-63-3D25 | EKM3-63-325 | |
| 32A | EKM3-63-3B32 | EKM3-63-3C32 | EKM3-63-3D32 | EKM3-63-332 | |
| 40A | EKM3-63-3B40 | EKM3-63-3C40 | EKM3-63-3D40 | EKM3-63-340 | |
| 50A | EKM3-63-3B50 | EKM3-63-3C50 | EKM3-63-3D50 | EKM3-63-350 | |
| 63A | EKM3-63-3B63 | EKM3-63-3C63 | EKM3-63-3D63 | EKM3-63-363 | |
| 4P | 1A | EKM3-63-4B01 | EKM3-63-4C01 | EKM3-63-4D01 | EKM3-63-401 |
| 2A | EKM3-63-4B02 | EKM3-63-4C02 | EKM3-63-4D02 | EKM3-63-402 | |
| 3A | EKM3-63-4B03 | EKM3-63-4C03 | EKM3-63-4D03 | EKM3-63-403 | |
| 4A | EKM3-63-4B04 | EKM3-63-4C04 | EKM3-63-4D04 | EKM3-63-404 | |
| 5A | EKM3-63-4B05 | EKM3-63-4C05 | EKM3-63-4D05 | EKM3-63-405 | |
| 6A | EKM3-63-4B06 | EKM3-63-4C06 | EKM3-63-4D06 | EKM3-63-406 | |
| 8A | EKM3-63-4B08 | EKM3-63-4C08 | EKM3-63-4D08 | EKM3-63-408 | |
| 10A | EKM3-63-4B10 | EKM3-63-4C10 | EKM3-63-4D10 | EKM3-63-410 | |
| 13A | EKM3-63-4B13 | EKM3-63-4C13 | EKM3-63-4D13 | EKM3-63-413 | |
| 16A | EKM3-63-4B16 | EKM3-63-4C16 | EKM3-63-4D16 | EKM3-63-416 | |
| 20A | EKM3-63-4B20 | EKM3-63-4C20 | EKM3-63-4D20 | EKM3-63-420 | |
| 25A | EKM3-63-4B25 | EKM3-63-4C25 | EKM3-63-4D25 | EKM3-63-425 | |
| 32A | EKM3-63-4B32 | EKM3-63-4C32 | EKM3-63-4D32 | EKM3-63-432 | |
| 40A | EKM3-63-4B40 | EKM3-63-4C40 | EKM3-63-4D40 | EKM3-63-440 | |
| 50A | EKM3-63-4B50 | EKM3-63-4C50 | EKM3-63-4D50 | EKM3-63-450 | |
| 63A | EKM3-63-4B63 | EKM3-63-4C63 | EKM3-63-4D63 | EKM3-63-463 | |
| 1P+N | 1A | EKM3-63-1NB01 | EKM3-63-1NC01 | EKM3-63-1ND01 | |
| 2A | EKM3-63-1NB02 | EKM3-63-1NC02 | EKM3-63-1ND02 | ||
| 3A | EKM3-63-1NB03 | EKM3-63-1NC03 | EKM3-63-1ND03 | ||
| 4A | EKM3-63-1NB04 | EKM3-63-1NC04 | EKM3-63-1ND04 | ||
| 5A | EKM3-63-1NB05 | EKM3-63-1NC05 | EKM3-63-1ND05 | ||
| 6A | EKM3-63-1NB06 | EKM3-63-1NC06 | EKM3-63-1ND06 | ||
| 8A | EKM3-63-1NB08 | EKM3-63-1NC08 | EKM3-63-1ND08 | ||
| 10A | EKM3-63-1NB10 | EKM3-63-1NC10 | EKM3-63-1ND10 | ||
| 13A | EKM3-63-1NB13 | EKM3-63-1NC13 | EKM3-63-1ND13 | ||
| 16A | EKM3-63-1NB16 | EKM3-63-1NC16 | EKM3-63-1ND16 | ||
| 20A | EKM3-63-1NB20 | EKM3-63-1NC20 | EKM3-63-1ND20 | ||
| 25A | EKM3-63-1NB25 | EKM3-63-1NC25 | EKM3-63-1ND25 | ||
| 32A | EKM3-63-1NB32 | EKM3-63-1NC32 | EKM3-63-1ND32 | ||
| 40A | EKM3-63-1NB40 | EKM3-63-1NC40 | EKM3-63-1ND40 | ||
| 50A | EKM3-63-1NB50 | EKM3-63-1NC50 | EKM3-63-1ND50 | ||
| 63A | EKM3-63-1NB63 | EKM3-63-1NC63 | EKM3-63-1ND63 | ||
| 3P+N | 1A | EKM3-63-3NB01 | EKM3-63-3NC01 | EKM3-63-3ND01 | |
| 2A | EKM3-63-3NB02 | EKM3-63-3NC02 | EKM3-63-3ND02 | ||
| 3A | EKM3-63-3NB03 | EKM3-63-3NC03 | EKM3-63-3ND03 | ||
| 4A | EKM3-63-3NB04 | EKM3-63-3NC04 | EKM3-63-3ND04 | ||
| 5A | EKM3-63-3NB05 | EKM3-63-3NC05 | EKM3-63-3ND05 | ||
| 6A | EKM3-63-3NB06 | EKM3-63-3NC06 | EKM3-63-3ND06 | ||
| 8A | EKM3-63-3NB08 | EKM3-63-3NC08 | EKM3-63-3ND08 | ||
| 10A | EKM3-63-3NB10 | EKM3-63-3NC10 | EKM3-63-3ND10 | ||
| 13A | EKM3-63-3NB13 | EKM3-63-3NC13 | EKM3-63-3ND13 | ||
| 16A | EKM3-63-3NB16 | EKM3-63-3NC16 | EKM3-63-3ND16 | ||
| 20A | EKM3-63-3NB20 | EKM3-63-3NC20 | EKM3-63-3ND20 | ||
| 25A | EKM3-63-3NB25 | EKM3-63-3NC25 | EKM3-63-3ND25 | ||
| 32A | EKM3-63-3NB32 | EKM3-63-3NC32 | EKM3-63-3ND32 | ||
| 40A | EKM3-63-3NB40 | EKM3-63-3NC40 | EKM3-63-3ND40 | ||
| 50A | EKM3-63-3NB50 | EKM3-63-3NC50 | EKM3-63-3ND50 | ||
| 63A | EKM3-63-3NB63 | EKM3-63-3NC63 | EKM3-63-3ND63 |
