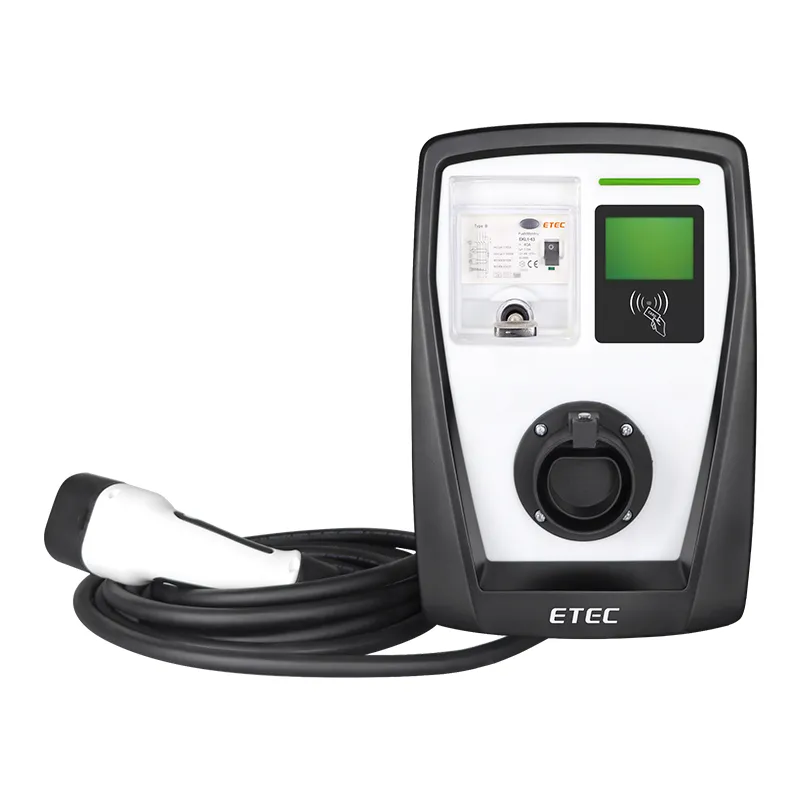

Présentation du produit

L'EKEC1 est un dispositif de charge en mode 3 qui offre une prise en charge complète de tous les véhicules électriques. Sa particularité est que le module de commande est équipé d'un sélecteur de courant variable, offrant aux clients la possibilité de choisir parmi cinq niveaux de charge différents. La série de produits comprend deux grandes catégories : la version câble et la version prise pour répondre aux besoins changeants dans différents scénarios.

En termes de conception, l'EKEC1 suit des principes de conception industrielle rigoureux et peut être rapidement installé dans les maisons et les lieux commerciaux. Dans le même temps, le niveau de protection de l'ensemble de la machine atteint la norme IP54, garantissant une excellente résistance à la poussière et à l'eau, offrant aux utilisateurs une expérience de charge stable et fiable.

Caractéristiques:

Valeurs de courant de charge réglables 10A, 16A, 20A, 25A et 32A.
Puissance nominale jusqu'à 22 kW (triphasé 32 A).
Prise en charge du protocole de charge OCPP-1.6-J (nécessite le contrôleur EKEPC3).
Plusieurs protections peuvent être obtenues grâce à différentes combinaisons de composants internes, sûrs et fiables.
Les composants internes sont des dispositifs modulaires, faciles à entretenir.
Deux versions : version câble et version prise.
Conception résistante aux chocs IK08 ou supérieure

Applications :

Bornes de recharge lente, immeubles de bureaux, grands centres commerciaux, zones résidentielles, parkings extérieurs, hôtels et autres lieux publics.

Paramètres techniques

Données techniques

EKEC1	-	X	-	X	-	X	-	X	-	XXX
↓		↓		↓		↓		↓		↓
①		②		③		④		⑤		⑥
Description
①	Modèle de conception de produit
②	S2 : version prise
	C1 : Câble T1
	C2 : Câble T2
	SS : Prise avec porte de protection
③	03 : 1P+N, 240 V, 16 A, 3,6 kW
	07 : 1P+N, 240 V, 32 A, 7,3 kW
	11 : 3P+N, 420 V, 16 A, 11 kW
	22 : 3P+N, 420 V, 32 A, 22 kW
④	O : Contrôleur EKEPC3 intégré
	M : Contrôleur EKEPC2 intégré
⑤	A : Disjoncteur différentiel de type A + module de commande de la température de 6 mA CC
	B : Disjoncteur différentiel de type B
	C : Disjoncteur différentiel de type EV
	D : RCMU DC 6 mA intégré (cette configuration nécessite l'installation d'un RCCB de type A supplémentaire dans le boîtier de distribution d'alimentation de la pile de charge)
⑥	1 : Fonction RFID (si le contrôleur EKEPC3 intégré est utilisé, cette fonction est requise)
	2 : Fonction DLB CT externe (prend uniquement en charge les circuits monophasés)
	3 : Fonction DLB compteur d'énergie externe
	4 : écran LCD
	5 : Compteur MID intégré
	6 : SPD intégré (applicable uniquement pour les circuits monophasés)
	7 : Avec bouton d'arrêt d'urgence
	8 : Avec protection PEN
Si vous avez besoin d'une borne de recharge répondant à la configuration suivante : version de câble standard européen 22 kW. En utilisant un disjoncteur différentiel de type A + DC6 mA + protocole OCPP-J-1.6 + écran LCD + compteur, son modèle est : EKEC1-C2-22-0-A-145

Données techniques

Modèle	Type de câble		Type de prise
	EKEC1-C1/C2-03-XX-XXX	EKEC1-C1/C2-11-XX-XXX	EKEC1-S2/SS-03-XX-XXX	EKEC1-S2/SS-11-XX-XXX
	EKEC1-C1/C2-07-XX-XXX	EKEC1-C1/C2-22-XX-XXX	EKEC1-S2/SS-07-XX-XXX	EKEC1-S2/SS-22-XX-XXX
Tension de fonctionnement	CA 220 V ± 10 %, (L + N + PE)	CA 420 V ± 10 %, (3P + N + PE)	CA 220 V ± 10 %, (L + N + PE)	CA 420 V ± 10 %, (3P + N + PE)
Courant de sortie maximal	16A	32A	16A	32A
Puissance de sortie max.	7,3 kW	22 kW	7,3 kW	22 kW
Courant de charge	10-16-20-25- 32A (5 niveaux réglables)
Fréquence du réseau électrique alternatif	50 Hz ± 1 Hz
Alimentation en veille	<8 W
Longueur du câble	5 m (prend en charge la personnalisation d'autres longueurs)		_
Type de connecteur	SAE J1772, IEC 62196-2, GB/T
Communication	Prise en charge du protocole Modbus-RTU et du protocole OCPP-1.6-J
Type de disjoncteur différentiel	Type A / Type B / Type A + 6 mA CC
Catégorie de surtension (OVC)	OVC III
Résistance d'isolement	>10 MΩ
Tension de tenue en courant alternatif	2,8 kV
Classes de protection électrique	Classe I
Degré de protection	IP54
Degré de pollution	3
Température de fonctionnement	-20℃～+ 50℃
Température de stockage	-40℃~+70℃
Humidité relative	5% ～ 95%
Altitude	≤ 2000 m
Méthode de refroidissement	Rafraîchissement naturel
Méthode de montage	Poteau de montage mural / au sol
Méthode de câblage	Fond vers l'intérieur et fond vers l'extérieur
Dimensions (L/l/P)	357 mm x 245 mm x 123 mm

Dimensions

Schéma d'installation générale
