Profil du produit
Introduction
● Commutateurs d'isolement de la série EKIS30 appliqués aux circuits de CA 50Hz avec une tension de travail jusqu'à 440V et un courant de travail nominal jusqu'à 100A.
● L'EKIS30 est adapté pour contrôler : le climatiseur, la pompe à eau et l'équipement ventilé, et les moteurs à courant alternatif de petite puissance.
● Les commutateurs rotatifs de la série EKIS30 ont 7 courants nominaux : 20 A, 25 A, 32 A, 40 A, 63 A, 80 A et 100 A.
● La série EKIS30 est équipée de bornes de protection des doigts, ce qui offre un avantage supplémentaire.
● Les commutateurs de la série EKIS30 ont une plus grande distance d'isolation, une réponse de déconnexion rapide. Et c'est un bon choix pour les circuits DC, EKIS30 a un contact supplémentaire qui nous permet d'installer le contact séparément
● Les commutateurs rotatifs de la série EKIS sont conformes à : IEC60947-3.
Les conditions de travail
● La température ambiante ne dépasse pas 40℃, et la température moyenne, mesurée sur une période de 24 heures, ne dépasse pas 35℃
● La température ambiante ne doit pas être inférieure à -25℃
● Ne doit pas être installé à plus de 2 000 m au-dessus du niveau de la mer
● L'humidité ne doit pas dépasser 50 % lorsque la température ambiante est de 40 ℃ et une humidité plus élevée est autorisée pour une température plus basse.
Conditions d'installation
● Un environnement propre est requis
● Veuillez suivre notre manuel
Classification
● Classé par utilisation
(1) AC-23A
(2) AC-3
● Classé par niveau de protection
(1) Sans boîtier plastique : IP20
(2) Avec boîtier plastique : IP65

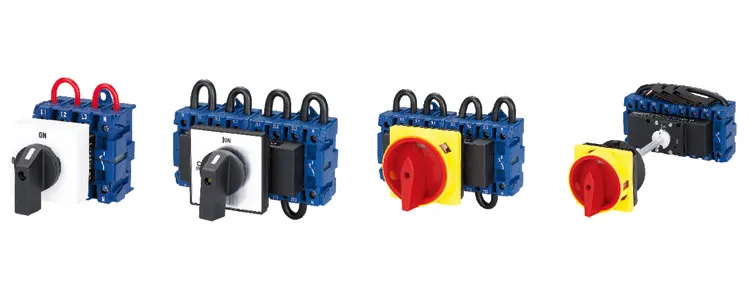

Interrupteur d'isolement EKIS30 TYPE PV DC
La désignation
Longueur de dénudage

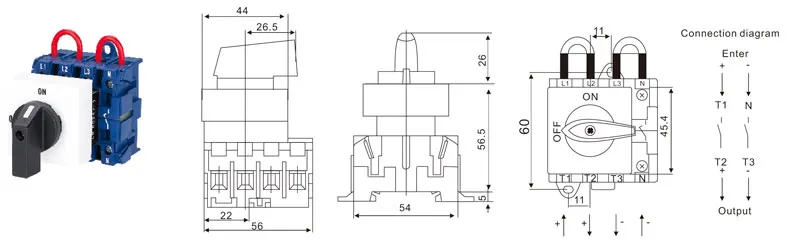

Dimensions
CC 4 pôles
|
La description |
Courant de travail |
Tension de fonctionnement (CC) |
Tension de charge PV MAX (DC) |
Tension d'isolement |
Diamètre du fil de connexion(mm) |
EKIS30-20 |
16A |
450V |
520V |
690V |
φ2.5 |
EKIS30-32 |
25A |
450V |
520V |
690V |
φ4 |
EKIS30-40 |
32A |
450V |
520V |
690V |
φ4.5 |
EKIS30-20 |
12A |
500V |
575V |
690V |
φ2.5 |
EKIS30-32 |
20A |
500V |
575V |
690V |
φ4 |

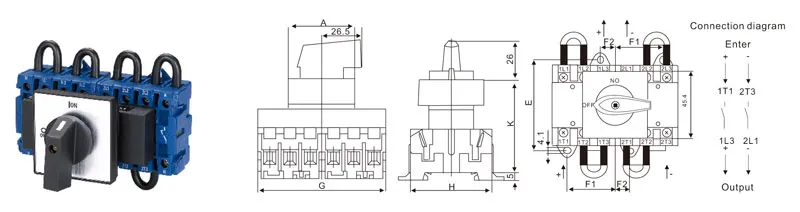

6 pôles CC
|
La description |
UN |
E |
F1 |
F2 |
g |
H |
K |
EKIS30-20/32 |
44 |
60 |
32 |
dix |
84 |
54 |
64 |
EKIS30-40 |
105.4 |
70 |
37,5 |
12.5 |
100 |
64 |
62,5 |
La description |
Courant de travail |
Tension de fonctionnement (CC) |
Tension de charge PV MAX (DC) |
Tension d'isolement |
Diamètre du fil de connexion(mm) |
EKIS30-20 |
16A |
650V |
750V |
1000V |
φ2.5 |
EKIS30-32 |
32A |
500V |
575V |
1000V |
φ4 |
EKIS30-40 |
32A |
650V |
750V |
1000V |
φ4.5 |
EKIS30-20 |
12A |
800V |
920V |
1000V |
φ2.5 |
EKIS30-32 |
25A |
650V |
750V |
1000V |
φ4 |
Catégorie d'utilisation : DC-22A

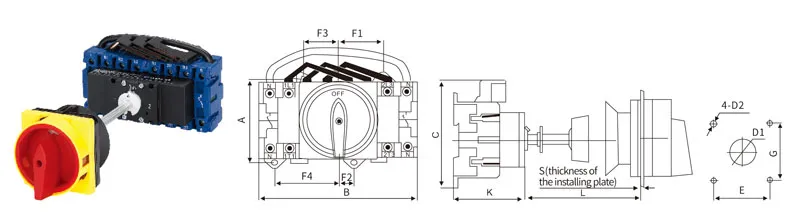

8 pôles CC
|
La description |
UN |
E |
F1 |
F2 |
F3 |
F4 |
g |
H |
K |
EKIS30-20/32 |
44 |
60 |
32 |
dix |
24 |
46 |
111 |
54 |
64 |
EKIS30-40 |
105.4 |
70 |
37,5 |
12.5 |
28,5 |
53,5 |
132 |
64 |
62,5 |
La description |
Courant de travail |
Tension de fonctionnement (CC) |
Tension de charge PV MAX (DC) |
Tension d'isolement |
Diamètre du fil de connexion(mm) |
EKIS30-20 |
16A |
800V |
920V |
1000V |
φ2.5 |
EKIS30-32 |
32A |
800V |
920V |
1000V |
φ4 |
EKIS30-40 |
32A |
800V |
920V |
1000V |
φ4.5 |
Catégorie d'utilisation : DC-22A
8 pôles CC
|
La description |
Dimension(mm) |
Pose(mm) |
UN |
B |
C |
K |
F1 |
F2 |
F3 |
F4 |
L |
S |
E |
g |
D1 |
D2 |
EKIS30-20 |
60 |
111 |
78 |
50,5 |
32 |
dix |
24 |
46 |
32 ~ 150 |
1~5 |
48 |
48 |
22 |
4.5 |
EKIS30-25 |
60 |
111 |
78 |
50,5 |
32 |
dix |
24 |
46 |
32 ~ 150 |
1~5 |
48 |
48 |
22 |
4.5 |
EKIS30-32 |
60 |
111 |
78 |
50,5 |
32 |
dix |
24 |
46 |
32 ~ 150 |
1~5 |
48 |
48 |
22 |
4.5 |
EKIS30-40 |
70 |
132 |
90 |
61 |
37,5 |
12.5 |
28,5 |
53,5 |
32 ~ 150 |
1~5 |
48 |
48 |
22 |
4.5 |
EKIS30-63 |
70 |
132 |
90 |
61 |
37,5 |
12.5 |
28,5 |
54,5 |
32 ~ 150 |
1~5 |
48 |
48 |
22 |
4.5 |
La description |
Courant de travail |
Tension de fonctionnement (CC) |
Tension de charge PV MAX (DC) |
Tension d'isolement |
Diamètre du fil de connexion(mm) |
EKIS30-20 |
16A |
800V |
920V |
1000V |
φ2.5 |
EKIS30-32 |
32A |
800V |
920V |
1000V |
φ4 |
EKIS30-40 |
32A |
800V |
920V |
1000V |
φ4.5 |
Catégorie d'utilisation : DC-22A
