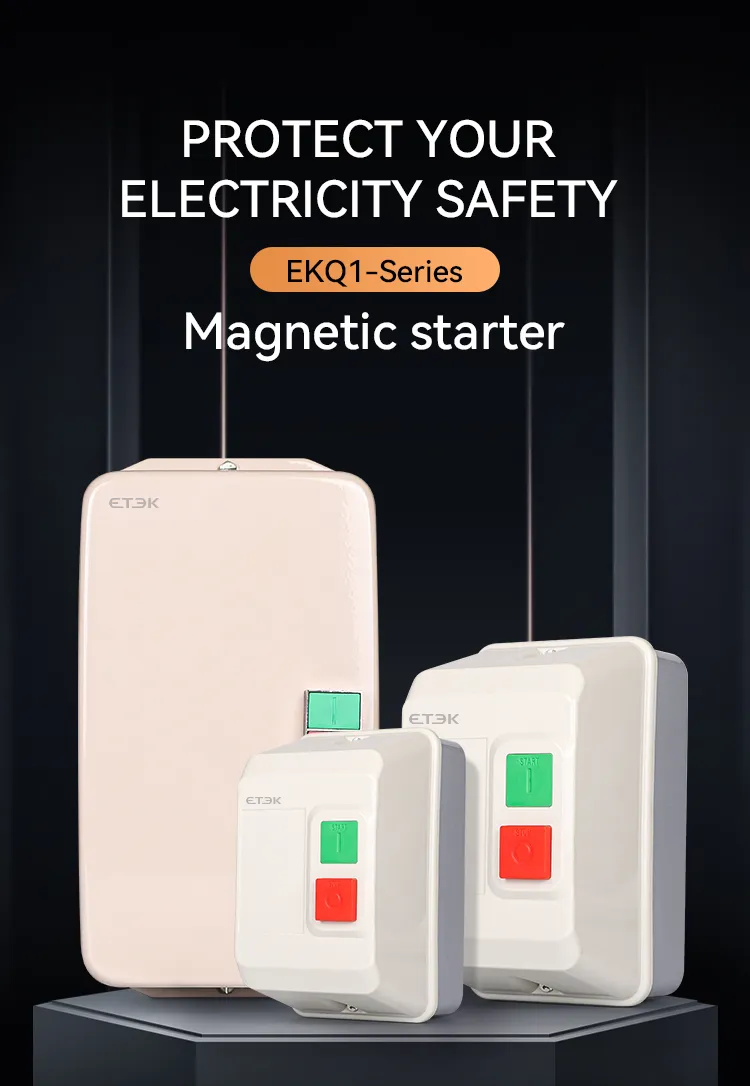

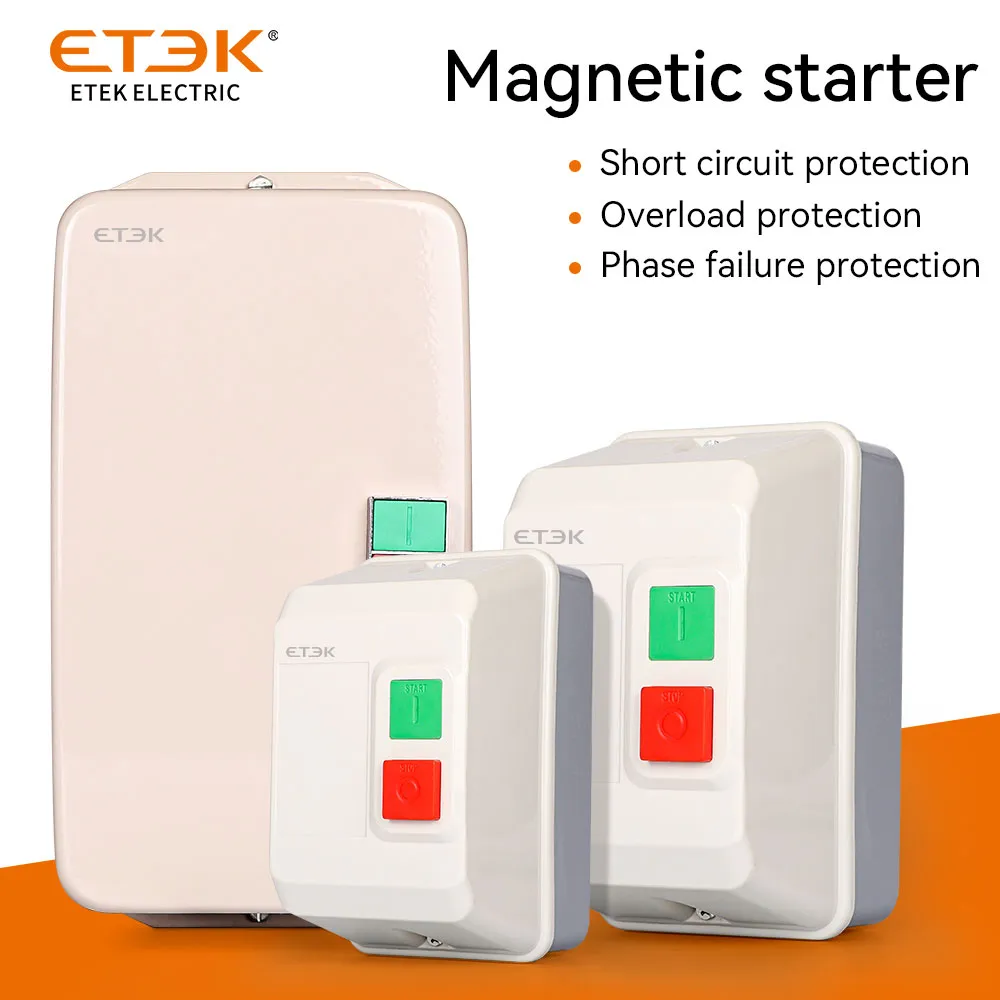

Démarreur de moteur magnétique triphasé ETEK EKQ1

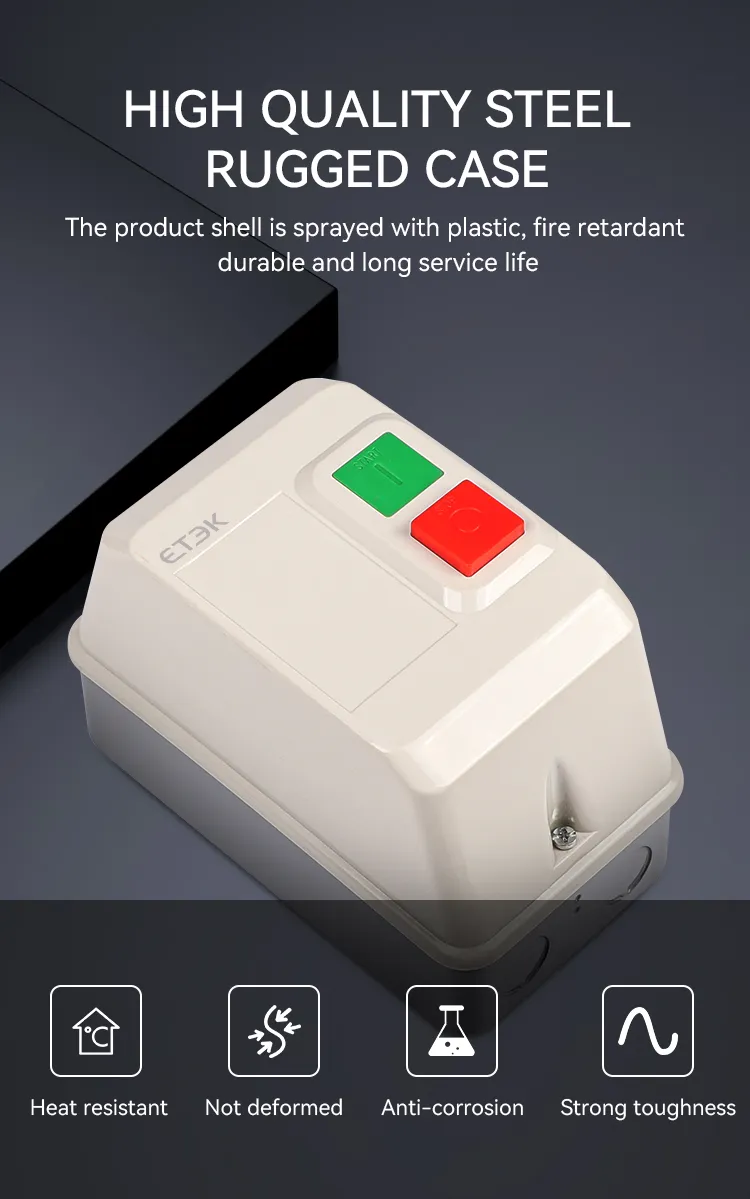

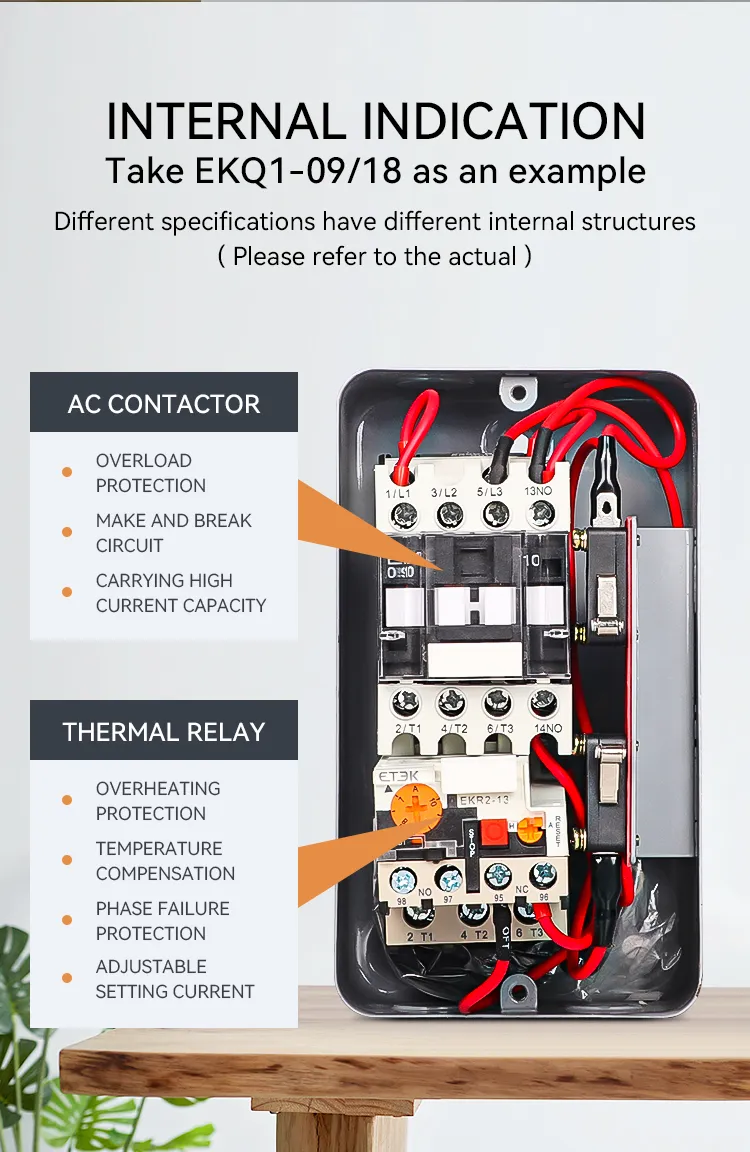

Le démarreur magnétique est composé d'une coque d'emboutissage en acier, d'une plaque inférieure en acier, d'un contacteur ca, d'un relais thermique et du câblage correspondant. Il doit être équipé d'un interrupteur à bouton de démarrage et d'arrêt et correctement connecté au câble de signal de commande manuelle.

Renseignez-vous MAINTENANT PDF

Démarreur de moteur magnétique triphasé ETEK EKQ1

Renseignez-vous MAINTENANT PDF
Profil du produit
données techniques
Dimensions
Formulaire de sélection de produits
Produits recommandés
Demande

Profil du produit

Le démarreur électromagnétique de la série EKQ1 ("démarreur" en abrégé ci-après) est utilisé pour contrôler la fermeture ou la coupure du contacteur par une combinaison de signal externe et de relais thermique et installé dans le même boîtier métallique, les signaux de commutateur externe à contrôler en fonction du dispositif de contact connecté et points à couper, s'applique principalement au circuit avec courant alternatif de 50Hz (ou 60Hz), tension de fonctionnement nominale de 660V et puissance contrôlée nominale jusqu'à 45kW (courant jusqu'à 95A) à utiliser pour contrôler le démarrage et l'arrêt directs de l'électromoteur à protéger le moteur contre les surcharges et les défaillances de phase.

Caractéristique
  • Bimétal triphasé
  • Paramètres de courant réglables en continu
  • Compensation de température
  • Indicateur de déclenchement
  • Bouton d'essai
  • Bouton d'arrêt
  • Bouton de réinitialisation manuelle et automatique
  • Contact 1N/O plus 1N/C électriquement séparé

données techniques

CE Q 1 09 1301
Code de l'entreprise
Démarreur électromagnétique DOL
Numéro de séquence de conception
Taille de châssis du contacteur EKC1
Code du relais de surcharge thermique EKR2
Modèle Gamme de
courant de réglage
UN		 courant (A) Puissance nominale maximale (kW) Modèle de
équipé
Contacteur CA		 TOR correspondant
AC-3
600V 380V 220V
EKQ1-09/1301 0,1 ~ 0,16 9 5.5 4 2.2 EKC1-09 EKR2-13
EKQ1-09/1302 0,16~0,25
EKQ1-09/1303 0,25 ~ 0,4
EKQ1-09/1304 0,4 ~ 0,63
EKQ1-09/1305 0.63~1
EKQ1-09/1306 1~1.6
EKQ1-09/1307 1.6~2.5
EKQ1-09/1308 2.5~4
EKQ1-09/1310 4~6
EKQ1-09/1312 5.5~8
EKQ1-09/1314 7 ~ 10
EKQ1-18/1314 7 ~ 10 18 dix 7.5 4 EKC1-18 EKR2-13
EKQ1-18/1316 9 ~ 13
EKQ1-18/1321 12 ~ 18
EKQ1-25/1321 12 ~ 18 25 15 11 5.5 EKC1-25 EKR2-13
EKQ1-25/1322 17 ~ 25
EKQ1-32/2353 23 ~ 32 32 18.5 15 7.5 EKC1-32 EKR2-23
EKQ1-40/3355 30 ~ 40 40 30 18.5 11 EKC1-40 EKR2-33
EKQ1-50/3357 37 ~ 50 50 33 22 15 EKC1-50 EKR2-33
EKQ1-65/3359 48 ~ 65 65 37 30 18.5 EKC1-65 EKR2-33
EKQ1-80/3361 55 ~ 70 80 45 37 22 EKC1-80 EKR2-33
EKQ1-80/3363 63 ~ 80
EKQ1-95/3365 80 ~ 93 95 45 45 25 EKC1-95 EKR2-34

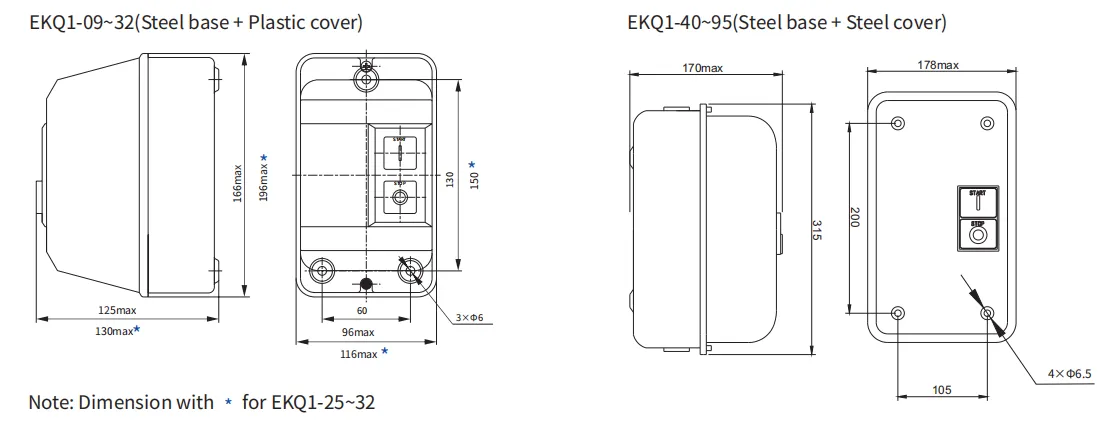

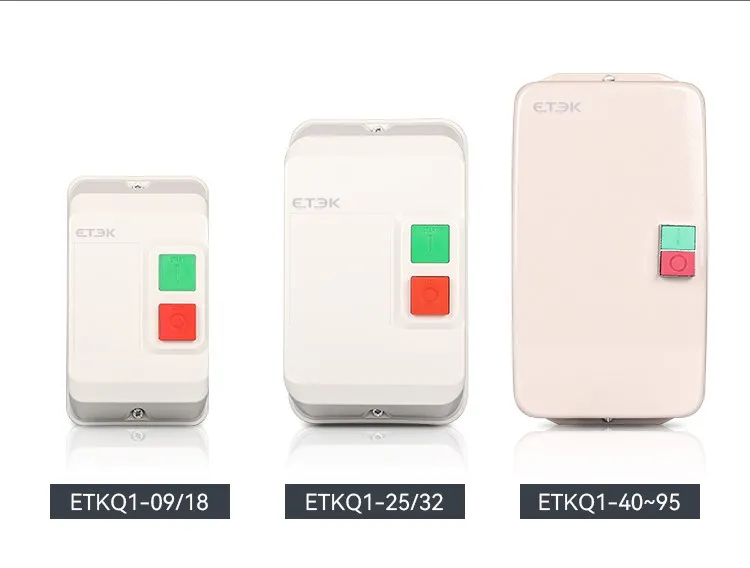

Dimensions

Formulaire de sélection de produits

Numéro de référence. spécification
EKQ1-09/1301-220 Dol Démarreur électromagnétique IPH 220VAC 0.1-0.16A
EKQ1-09/1302-220 Dol Démarreur électromagnétique IPH 220VAC 0.16-0.25A
EKQ1-09/1303-220 Dol Démarreur électromagnétique IPH 220VAC 0.25-0.4A
EKQ1-09/1304-220 Dol Démarreur électromagnétique IPH 220VAC 0.4-0.63A
EKQ1-09/1305-220 Dol Démarreur électromagnétique IPH 220VAC 0.63-1A
EKQ1-09/1306-220 Dol Démarreur électromagnétique IPH 220VAC 1-1.6A
EKQ1-09/1307-220 Dol Démarreur électromagnétique IPH 220VAC 1.6-2.5A
EKQ1-09/1308-220 Dol Démarreur électromagnétique IPH 220VAC 2.5-4A
EKQ1-09/1310-220 Dol Démarreur électromagnétique IPH 220VAC 4-6A
EKQ1-09/1312-220 Dol Démarreur électromagnétique IPH 220VAC 5.5-8A
EKQ1-09/1314-220 Dol Démarreur électromagnétique IPH 220VAC 7-10A
EKQ1-18/1314-220 Dol Démarreur électromagnétique IPH 220VAC 7-10A
EKQ1-18/1316-220 Dol Démarreur électromagnétique IPH 220VAC 9-13A
EKQ1-18/1321-220 Dol Démarreur électromagnétique IPH 220VAC 12-18A
EKQ1-25/1321-220 Dol Démarreur électromagnétique IPH 220VAC 12-18A
EKQ1-25/1322-220 Dol Démarreur électromagnétique IPH 220VAC 17-25A
EKQ1-32/2353-220 Dol Démarreur électromagnétique IPH 220VAC 23-32A
EKQ1-40/3353-220 Dol Démarreur électromagnétique IPH 220VAC 30-40A
EKQ1-50/3357-220 Dol Démarreur électromagnétique IPH 220VAC 37-50A
EKQ1-65/3359-220 Dol Démarreur électromagnétique IPH 220VAC 48-65A
EKQ1-80/3361-220 Dol Démarreur électromagnétique IPH 220VAC 55-70A
EKQ1-80/3363-220 Dol Démarreur électromagnétique IPH 220VAC 63-80A
EKQ1-95/3365-220 Dol Démarreur électromagnétique IPH 220VAC 80-93A
EKQ1-09/1301-380 Démarreur électromagnétique Dol 3PH 380VAC 0.1-0.16A
EKQ1-09/1302-380 Démarreur électromagnétique Dol 3PH 380VAC 0.16-0.25A
EKQ1-09/1303-380 Démarreur électromagnétique Dol 3PH 380VAC 0.25-0.4A
EKQ1-09/1304-380 Démarreur électromagnétique Dol 3PH 380VAC 0.4-0.63A
EKQ1-09/1305-380 Démarreur électromagnétique Dol 3PH 380VAC 0.63-1A
EKQ1-09/1306-380 Démarreur électromagnétique Dol 3PH 380VAC 1-1.6A
EKQ1-09/1307-380 Démarreur électromagnétique Dol 3PH 380VAC 1.6-2.5A
EKQ1-09/1308-380 Démarreur électromagnétique Dol 3PH 380VAC 2.5-4A
EKQ1-09/1310-380 Démarreur électromagnétique Dol 3PH 380VAC 4-6A
EKQ1-09/1312-380 Démarreur électromagnétique Dol 3PH 380VAC 5.5-8A
EKQ1-09/1314-380 Démarreur électromagnétique Dol 3PH 380VAC 7-10A
EKQ1-18/1314-380 Démarreur électromagnétique Dol 3PH 380VAC 7-10A
EKQ1-18/1316-380 Démarreur électromagnétique Dol 3PH 380VAC 9-13A
EKQ1-18/1321-380 Démarreur électromagnétique Dol 3PH 380VAC 12-18A
EKQ1-25/1321-380 Démarreur électromagnétique Dol 3PH 380VAC 12-18A
EKQ1-25/1322-380 Démarreur électromagnétique Dol 3PH 380VAC 17-25A
EKQ1-32/2353-380 Démarreur électromagnétique Dol 3PH 380VAC 23-32A
EKQ1-40/3353-380 Démarreur électromagnétique Dol 3PH 380VAC 30-40A
EKQ1-50/3357-380 Démarreur électromagnétique Dol 3PH 380VAC 37-50A
EKQ1-65/3359-380 Démarreur électromagnétique Dol 3PH 380VAC 48-65A
EKQ1-80/3361-380 Démarreur électromagnétique Dol 3PH 380VAC 55-70A
EKQ1-80/3363-380 Démarreur électromagnétique Dol 3PH 380VAC 63-80A
EKQ1-95/3365-380 Démarreur électromagnétique Dol 3PH 380VAC 80-93A

Profil du produit

Le démarreur électromagnétique de la série EKQ1 ("démarreur" en abrégé ci-après) est utilisé pour contrôler la fermeture ou la coupure du contacteur par une combinaison de signal externe et de relais thermique et installé dans le même boîtier métallique, les signaux de commutateur externe à contrôler en fonction du dispositif de contact connecté et points à couper, s'applique principalement au circuit avec courant alternatif de 50Hz (ou 60Hz), tension de fonctionnement nominale de 660V et puissance contrôlée nominale jusqu'à 45kW (courant jusqu'à 95A) à utiliser pour contrôler le démarrage et l'arrêt directs de l'électromoteur à protéger le moteur contre les surcharges et les défaillances de phase.

Caractéristique
  • Bimétal triphasé
  • Paramètres de courant réglables en continu
  • Compensation de température
  • Indicateur de déclenchement
  • Bouton d'essai
  • Bouton d'arrêt
  • Bouton de réinitialisation manuelle et automatique
  • Contact 1N/O plus 1N/C électriquement séparé

données techniques

Dimensions

Formulaire de sélection de produits

Recommander des produits

EKIS30 Isolation Switch

Commutateur à came rotatif EKIS30

Renseigner
EKIS30 PV DC Type Isolation Switch

Commutateur à came rotatif EKIS30 PV DC

Renseigner

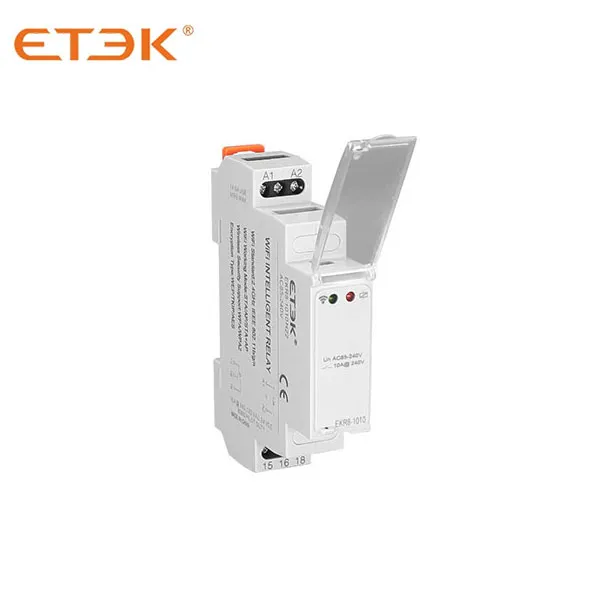

EKR8-10 WiFi Intelligent Control Relay

EKR8-10 Seetime Smart APP Relais de contrôle Wi-Fi intelligent

Renseigner

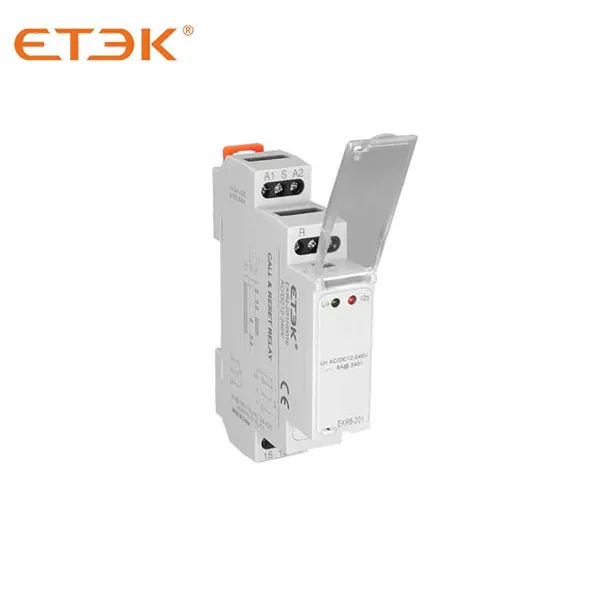

EKR8-2 Step/Monostable & Call/Reset Relay
