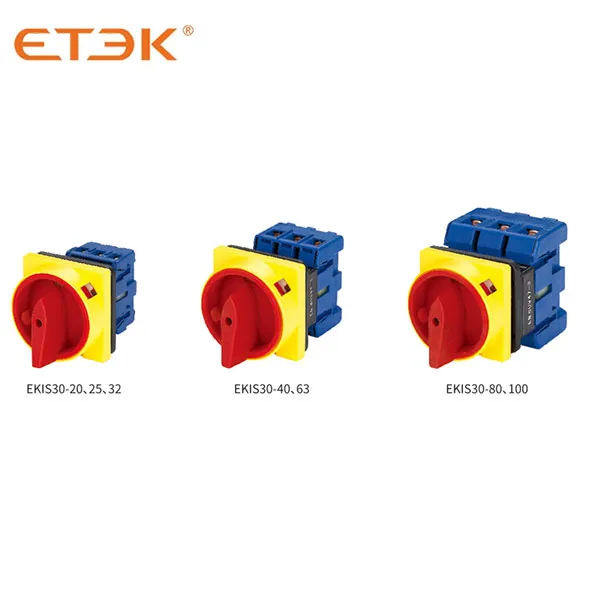

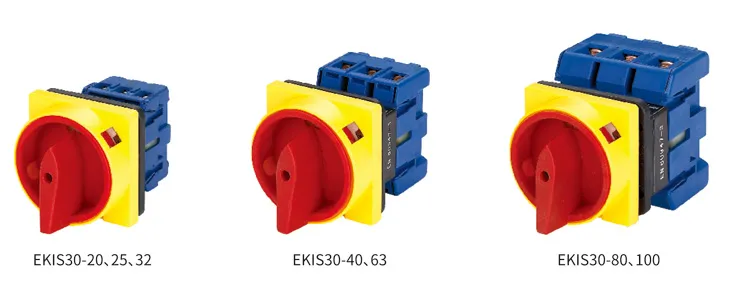

Introduction

● Commutateurs d'isolement de la série EKIS30 appliqués aux circuits de CA 50Hz avec une tension de travail jusqu'à 440V et un courant de travail nominal jusqu'à 100A.
● L'EKIS30 est adapté pour contrôler : le climatiseur, la pompe à eau et l'équipement de ventilation, et les moteurs à courant alternatif de petite puissance.
● Les commutateurs rotatifs de la série EKIS30 ont 7 courants nominaux : 20 A, 25 A, 32 A, 40 A, 63 A, 80 A et 100 A.
● La série EKIS30 est équipée de bornes de protection des doigts, ce qui offre un avantage supplémentaire.
● Les commutateurs de la série EKIS30 ont une plus grande distance d'isolation, une réponse de déconnexion rapide. Et c'est un bon choix pour les circuits DC, EKIS30 a un contact supplémentaire qui nous permet d'installer le contact séparément
● Les commutateurs rotatifs de la série EKIS sont conformes à : IEC60947-3.

Les conditions de travail

● La température ambiante ne dépasse pas 40℃, et la température moyenne, mesurée sur une période de 24 heures, ne dépasse pas 35℃
● La température ambiante ne doit pas être inférieure à -25℃
● Ne doit pas être installé à plus de 2 000 m au-dessus du niveau de la mer
● L'humidité ne doit pas dépasser 50 % lorsque la température ambiante est de 40 ℃ et une humidité plus élevée est autorisée pour une température plus basse.

Conditions d'installation

● Un environnement propre est requis
● Veuillez suivre notre manuel

Classification

● Classé par utilisation
(1) AC-23A
(2) AC-3

● Classé par niveau de protection
(1) Sans boîtier plastique : IP20
(2) Avec boîtier plastique : IP65

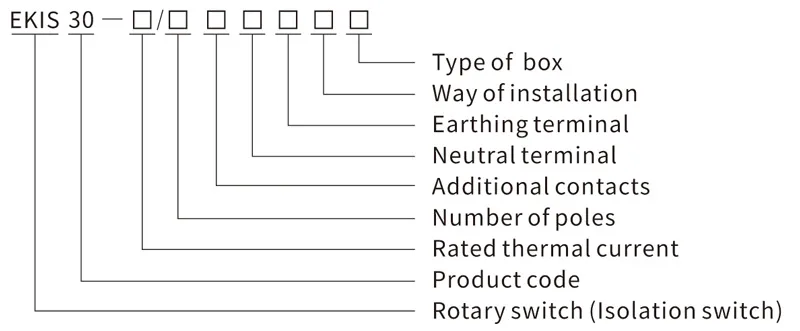

La désignation

Code accessoire

Nombre de pôles :3P,4P
Contacts supplémentaires :0 pour contacts supplémentaires non enfermés, 1 pour avec contacts supplémentaires
Borne neutre : 0 pour borne neutre non fermée, 1 pour avec borne neutre
Borne de terre : 0 pour borne de terre non fermée, 1 pour avec borne de terre.

Installation

1. plaque d'écusson à cadenas
2.Plaque d'écusson
3. Installation parallèle à verrouillage unique
4. Interrupteur de sécurité Doorlock avec système de cadenas
5. Installation à un seul trou
Type de boitier :0 sans boitier de protection, 1 avec boitier plastique IP65

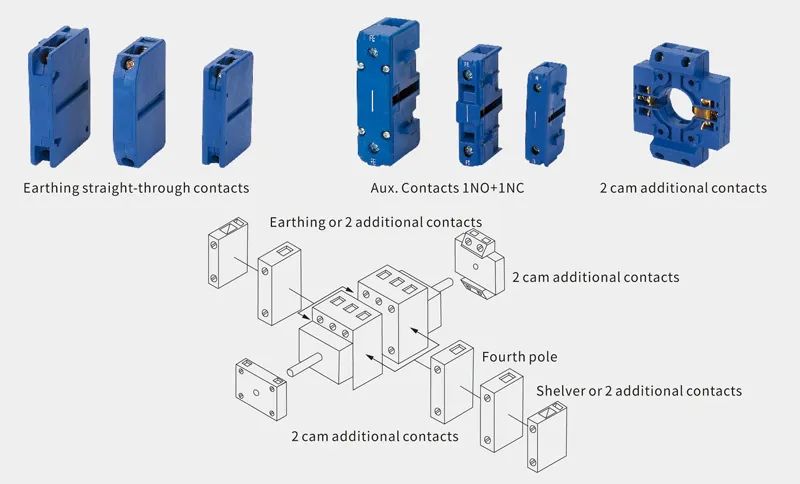

Accessoires

Contact auxiliaire et accessoires optionnels

paramètres techniques

● Type de courant : 50 Hz CA
● Nombre de contacts principaux : ON et OFF
● Fréquence : 8 heures par jour, 30 fois par heure
● Durée de vie du mécanisme : 10000 fois/AC-23, 6000 fois/AC-3,2000 fois pour un contact supplémentaire

Procédure de commande

Lorsque vous commandez notre série EKIS30, nous avons besoin de vos données comme suit

1. Courant de travail nominal, par exemple : EKIS30-20 ;

2. Code accessoire, veuillez l'écrire dans l'ordre

(1) Nombre de pôles, par exemple : 3P ;
(2) Avez-vous besoin de contacts supplémentaires : 0 non inclus, 1 inclus
(3) Avez-vous besoin d'une borne neutre : 0 non fermée, 1 fermée ;
(4) Avez-vous besoin d'une borne de mise à la terre : 0 non fermé, 1 fermé ;
(5) Manière d'installation :

• 1. Plaque d'écusson avec cadenas
• 2.Plaque d'écusson
• 3. Installation parallèle à verrouillage unique
• 4. Interrupteur de sécurité Doorlock avec système de cadenas
• 5. Installation à un seul trou

(6) Type de boîte : 0 non fermée, 1 fermée.

• 3. Autre code accessoire, veuillez l'écrire dans l'ordre

(1) Type de plaque d'écusson : 1 plaque d'écusson ;

• 2 désignent le trou φ22,5 ;
• 3 Désigne le trou φ25 ;
• 4 Désigne le trou φ30.5.

(2) Avez-vous besoin d'une plaque d'écusson avec étanche à l'air : 0 non enfermée, 1 fermée
(3) Couleur de la plaque inférieure : 1 Indiquez la couleur argentée ; 2 Désigne le jaune ; 3 Male contre ta couleur
(4) Lettre de caractère : 1 dénote une lettre ; 2 lettres chinoises ; 3 Signe spécial

Par exemple

Si vous commandez 40A/3P avec des contacts supplémentaires et une terre de terre ter-mina Plaque d'écusson sans borne neutre et
boite en plastique. Vous devez écrire : EKIS30-40/310120
Si vous souhaitez commander 32A/3 avec interrupteur de sécurité pour serrure de porte, vous devez écrire : EKIS30-32/300040.
Si vous souhaitez commander 40A/3 avec ajout de contacts, borne de mise à la terre, plaque d'écusson, plaque avec étanche à l'air, jaune,
Lettre chinoise, poignée K ; sans borne neutre et boîtier en plastique. Vous devez écrire : EKIS30-40/310120.1123.

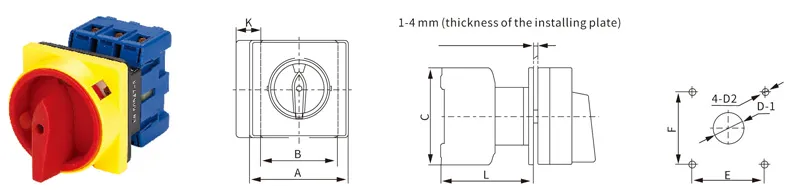

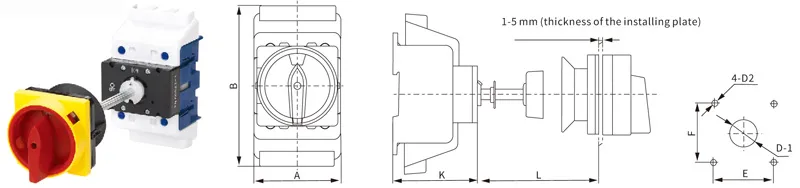

Installation du panneau

La description EKIS30-20	Dimension(mm)					Pose(mm)
	UN	B	C	K	L	E	F	D1	D2
	64	42	54	13.5	61	48	48	φ10	φ4.2
EKIS30-25	64	42	54	13.5	61	48	48	φ10	φ4.2
EKIS30-32	64	42	54	13.5	61	48	48	φ10	φ4.2
EKIS30-40	64	50	64	16	67	48	48	φ10	φ4.2
EKIS30-63	64	50	64	16	67	48	48	φ10	φ4.2
EKIS30-80	64	70	80	22,5	82	48	48	φ10	φ4.2
EKIS30-100	64	70	80	22,5	82	48	48	φ10	φ4.2

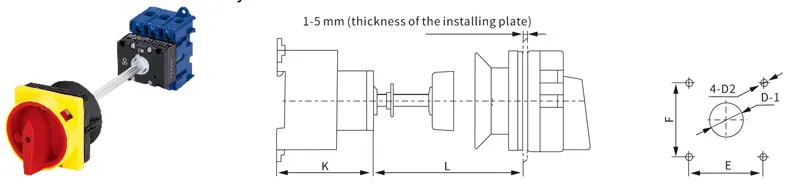

Installation d'un interrupteur de sécurité pour serrure de porte

La description EKIS30-20	Dimension(mm)			Pose(mm)
	K	L min	L max	E	F	D1	D2
	50	32	150	48	48	φ22	φ4.2
EKIS30-25	50	32	150	48	48	φ22	φ4.2
EKIS30-32	50	32	150	48	48	φ22	φ4.2
EKIS30-40	61	32	150	48	48	φ22	φ4.2
EKIS30-63	61	32	150	48	48	φ22	φ4.2
EKIS30-80	68	32	150	48	48	φ22	φ4.2
EKIS30-100	68	32	150	48	48	φ22	φ4.2

Re : Le produit peut être installé sur un rail DIN de 35 mm

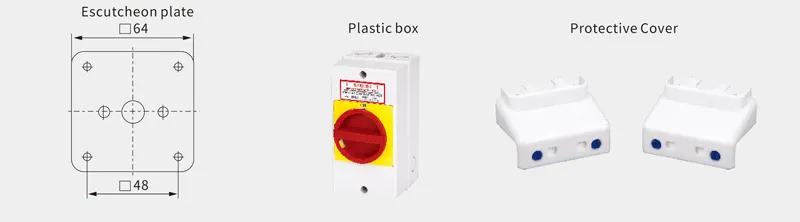

Couvercle de protection

La description EKIS30-80	Dimension(mm)					Pose(mm)
	UN	B	K	L Min	L max	E	F	D1	D2
	70	133	68	32	150	48	48	φ22	φ4.2
EKIS30-100	70	133	68	32	150	48	48	φ22	φ4.2

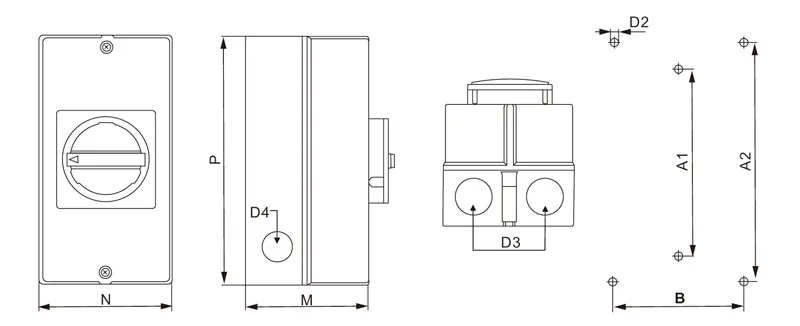

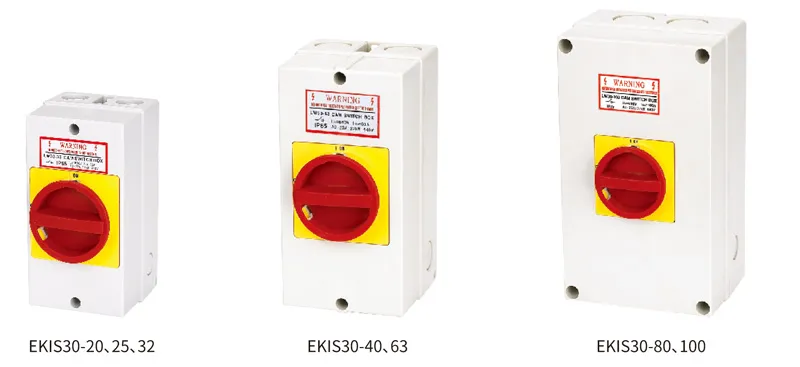

Boîtier en plastique (IP65)

La description EKIS30-20	Dimension(mm)					Pose(mm)
	D3	D4	M	N	P	A1	A2	B	D2
	φ23	φ19	85	83	160	150	--	--	φ4.2
EKIS30-25	φ23	φ19	85	83	160	150	--	--	φ4.2
EKIS30-32	φ23	φ19	85	83	160	150	--	--	φ4.2
EKIS30-40	φ29	φ23	100	95	190	178	--	--	φ4.2
EKIS30-63	φ29	φ23	100	95	190	178	--	--	φ4.2
EKIS30-80	φ37.5	φ23	144	105	250	--	229	124	φ6.5
EKIS30-100	φ37.5	φ23	144	105	250	--	229	124	φ6.5
