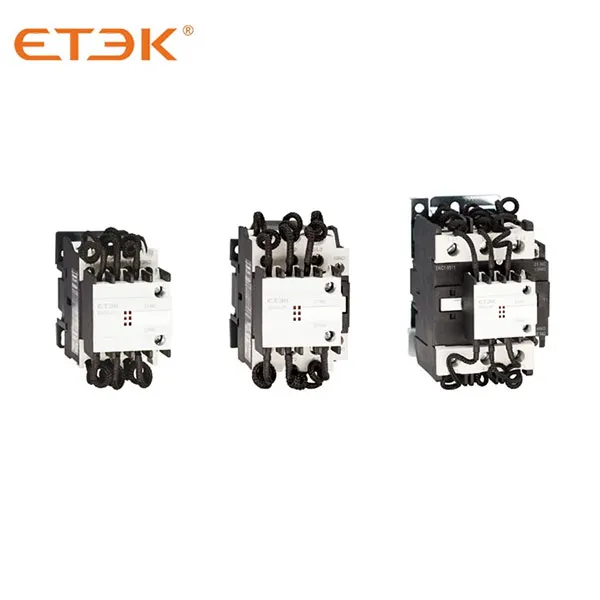

Contacteurs ETEK EKCC pour commutation de condensateur, contacteur de service de condensateur

Les bornes de connexion sont protégées par un couvercle isolant, qui est fiable et sûr pour l'installation et le fonctionnement ; Pour EKCC-12~20, des vis sont disponibles pour l'installation, ainsi que le rail DIN, compatible avec la norme IEC/EN 60947-4-1.

Renseignez-vous maintenant PDF

Contacteurs ETEK EKCC pour commutation de condensateur, contacteur de service de condensateur

Renseignez-vous maintenant PDF
Présentation du produit
Paramètres techniques
Télécharger les fichiers
Produits recommandés
Enquête

Présentation du produit

Description

Contacteur de condensateur pour la commutation de batteries de condensateurs triphasées, simples ou à plusieurs niveaux dans les applications de correction du facteur de puissance. Il supprime les courants de démarrage de commutation élevés des condensateurs de puissance. Les contacteurs ordinaires s'endommagent facilement lors de commutations répétées des condensateurs. Ainsi, les contacteurs de condensateur sont le meilleur choix pour la mise sous tension des condensateurs, car ces types de contacteurs limitent le courant d'appel et ont tendance à augmenter la durée de vie du condensateur.

Valeur électrique CA 50/60 Hz, jusqu'à 690 V ;
Température ambiante -5℃~+40℃ ; la moyenne sur 24 heures ne doit pas dépasser +35℃
Altitude ≤2000m;
Conditions atmosphériques sur le lieu de montage, l'humidité relative ne doit pas dépasser 50 % à une température maximale de +40 ℃, une humidité relative plus élevée est autorisée à une température plus basse. Par exemple, l'humidité relative peut être de 90 % à +20 ℃, des mesures spéciales doivent être prises pour éviter l'apparition de rosée ;
Degré de pollution 3
Catégorie d'installation III
Conditions d'installation l'inclinaison entre le plan d'installation et le plan vertical est de ±5°
Impact et secousse les produits doivent être placés dans des endroits où il n'y a pas d'impact et de secousse évidents

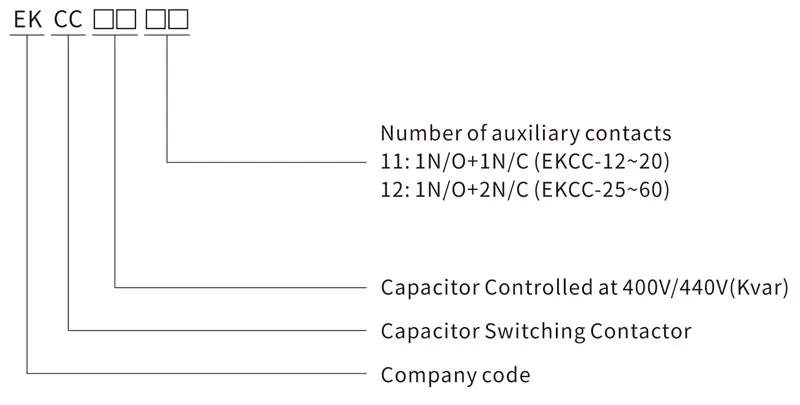

Désignation du type

Paramètres techniques

Données techniques

Standard CEI/EN60947-4-1
Modèle n° EKCC-12 EKCC-16 EKCC-20 EKCC-25 EKCC-33 EKCC-40 EKCC-60
Taille du contacteur EKC1-18 EKC1-25 EKC1-32 EKC1-40 EKC1-50 EKC1-65 EKC1-95
Courant nominal de chauffage conventionnel Ith(A) 32 40 50 60 80 80 125
Courant de travail nominal 415 V/I (A) 18 25 32 40 50 65 95
Contrôlé par condensateur 220V/240V
(Kvar)		 6 8 10 12.5 16,5 20 30
400V/440V
(Kvar)		 12 16 20 25 33 40 60
Tension d'isolement nominale Interface utilisateur (V) 690 690 690 690 690 690 690
Tension de fonctionnement nominale Ue(V) 400 400 400 400 400 400 400
Durée de vie électrique (x10 3 ) Fois 120 120 120 100 100 100 100
Durée de vie mécanique (x10 3 ) Fois 3000 3000 3000 3000 3000 3000 3000
Capacité de surtension restreinte x Je 15
Contact auxiliaire Ith=10A 1NO+1NF 1NO+2NF
Contrôle
Capacité		 CA-15 360 VA; CC-13 33 W
PARAMÈTRES DE LA BOBINE
Puissance de la bobine (VA) Démarrer 76 110 110 230 230 230 230
Holding 10 11 11 32 32 32 32
Puissance de commande nominale Nous (V) 24,36,48,110,220,380
Temps de tirage MS 12 à 22 15 à 24 15 à 24 20 à 26 20 à 26 20 à 26 20 à 35
Heure de sortie MS 4 à 12 5 à 19 5 à 19 8 à 12 8 à 12 8 à 12 6 à 20
Plage de fonctionnement Ramasser (85%-110%) Nous
Abandonner (20%-75%) Nous

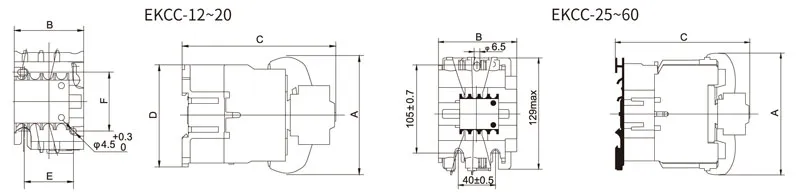

Dimensions

Modèle Un Max B Max C Max D Max E F Note
EKCC-12 80 47 124 76 34/35 50/60 être fixé avec un rail DIN 35 mm
EKCC-16 90 57 132 86 40 48
EKCC-20 90 57 132 86 40 48
EKCC-25 132 77 150 - - - Non seulement fixé par des vis, mais peut également être fixé avec un rail DIN de 35 mm et 75 mm
EKCC-33 132 77 150 - - -
EKCC-40 132 77 150 - - -
EKCC-60 135 87 162 - - -
Câblage et installation

Les bornes de connexion sont protégées par un couvercle isolant, fiable et sûr pour l'installation et le fonctionnement ;
Pour EKCC-12~20, des vis sont disponibles pour l'installation, ainsi que le rail DIN ;
Pour EKCC-25~60, des rails standard de 35 mm ou 75 mm sont disponibles pour l'installation.

Formulaire de sélection de produits

EKCC-1211-220 Capacitor Contactor 12Kvar 1NO+1NC Coil 220VAC with EKC1-18
EKCC-1611-220 Capacitor Contactor 16Kvar 1NO+1NC Coil 220VAC with EKC1-25
EKCC-2011-220 Capacitor Contactor 20Kvar 1NO+1NC Coil 220VAC with EKC1-32
EKCC-2512-220 Capacitor Contactor 25Kvar 1NO+2NC Coil 220VAC with EKC1-40
EKCC-3312-220 Capacitor Contactor 33Kvar 1NO+2NC Coil 220VAC with EKC1-50
EKCC-4012-220 Capacitor Contactor 40Kvar 1NO+2NC Coil 220VAC with EKC1-65
EKCC-6012-220 Capacitor Contactor 60Kvar 1NO+2NC Coil 220VAC with EKC1-95
EKCC-1211-230 Capacitor Contactor 12Kvar 1NO+1NC Coil 230VAC with EKC1-18
EKCC-1611-230 Capacitor Contactor 16Kvar 1NO+1NC Coil 230VAC with EKC1-25
EKCC-2011-230 Capacitor Contactor 20Kvar 1NO+1NC Coil 230VAC with EKC1-32
EKCC-2512-230 Capacitor Contactor 25Kvar 1NO+2NC Coil 230VAC with EKC1-40
EKCC-3312-230 Capacitor Contactor 33Kvar 1NO+2NC Coil 230VAC with EKC1-50
EKCC-4012-230 Capacitor Contactor 40Kvar 1NO+2NC Coil 230VAC with EKC1-65
EKCC-6012-230 Capacitor Contactor 60Kvar 1NO+2NC Coil 230VAC with EKC1-95
EKCC-1211-380 Capacitor Contactor 12Kvar 1NO+1NC Coil 380VAC with EKC1-18
EKCC-1611-380 Capacitor Contactor 16Kvar 1NO+1NC Coil 380VAC with EKC1-25
EKCC-2011-380 Capacitor Contactor 20Kvar 1NO+1NC Coil 380VAC with EKC1-32
EKCC-2512-380 Capacitor Contactor 25Kvar 1NO+2NC Coil 380VAC with EKC1-40
EKCC-3312-380 Capacitor Contactor 33Kvar 1NO+2NC Coil 380VAC with EKC1-50
EKCC-4012-380 Capacitor Contactor 40Kvar 1NO+2NC Coil 380VAC with EKC1-65
EKCC-6012-380 Capacitor Contactor 60Kvar 1NO+2NC Coil 380VAC with EKC1-95
EKCC-1211-415 Capacitor Contactor 12Kvar 1NO+1NC Coil 415VAC with EKC1-18
EKCC-1611-415 Capacitor Contactor 16Kvar 1NO+1NC Coil 415VAC with EKC1-25
EKCC-2011-415 Capacitor Contactor 20Kvar 1NO+1NC Coil 415VAC with EKC1-32
EKCC-2512-415 Capacitor Contactor 25Kvar 1NO+2NC Coil 415VAC with EKC1-40
EKCC-3312-415 Capacitor Contactor 33Kvar 1NO+2NC Coil 415VAC with EKC1-50
EKCC-4012-415 Capacitor Contactor 40Kvar 1NO+2NC Coil 415VAC with EKC1-65
EKCC-6012-415 Capacitor Contactor 60Kvar 1NO+2NC Coil 415VAC with EKC1-95
