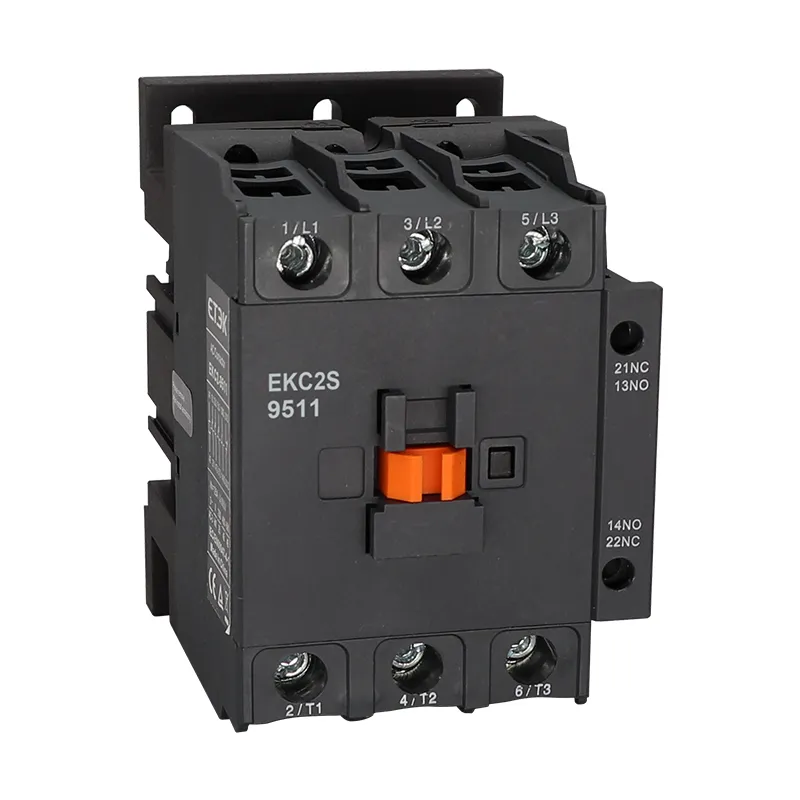

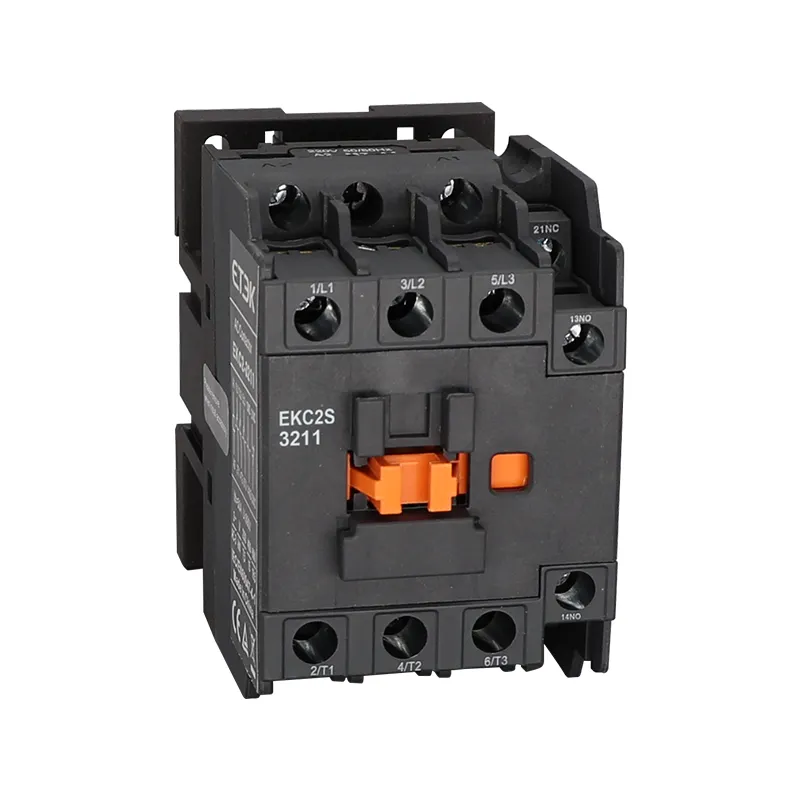

Contacteur magnétique CA économique EKC2S avec une plage de 9 à 95 A

Les contacteurs AC EKC2S sont équipés d'un jeu supplémentaire de contacts auxiliaires par rapport aux contacts traditionnels. Cela élimine le besoin d'accessoires supplémentaires lorsque les applications nécessitent un contact normalement ouvert et un contact normalement fermé, ce qui permet de gagner du temps et de l'argent.

● Norme : IEC60947-1, IEC60947-4-1
● Courant nominal : 9-95 A
● Tension de fonctionnement nominale : 220 V ~ 690 V
● Tension d'isolement nominale : 690 V
● Nombre de pôles : 3P
● Contact auxiliaire : 1NO+1NC
● Méthode d'installation : installation sur rail DIN ou à vis

Renseignez-vous maintenant PDF

Présentation du produit

Contacteur magnétique CA économique EKC2S avec une plage de 9 à 95 A.
Les contacteurs AC EKC2S sont équipés d'un jeu supplémentaire de contacts auxiliaires par rapport aux contacts traditionnels. Cela élimine le besoin d'accessoires supplémentaires lorsque les applications nécessitent un contact normalement ouvert et un contact normalement fermé, ce qui permet de gagner du temps et de l'argent.

Plus de contacts auxiliaires standards pour répondre à divers besoins d'application.
Convient aux fluctuations de tension plus importantes pour assurer un fonctionnement stable de l'équipement.
Super adaptabilité environnementale, fonctionnement fiable même dans des environnements extrêmes.

Paramètres techniques

Données techniques

Caractéristiques du circuit principal

Tableau 1

Modèle			EKC2S-09	EKC2S-12	EKC2S-18	EKC2S-25	EKC2S-32	EKC2S-38
Polonais			3P
Tension d'isolement nominale (Ui)		V	690
Tension nominale de fonctionnement (Ue)		V	380/400, 660/690
Courant thermique nominal (Ith), AC-1			20	20	32	40	50	50
Noté opération courant (Ie)	CA-3 380/400 V	UN	9	12	18	25	32	38
	CA-3 660/690 V		6.6	8.9	12	18	22	22
	CA-4,380/400V		3.5	5	7.7	8.5	12	14
	CA-4 660/690 V		1,5	2	3.8	4.4	7.5	8.9
Noté opérationnel puissance (Pe)	CA-3 380/400 V	kW	4	5.5	7.5	11	15	18,5
	CA-3 660/690 V		5.5	7.5	10	15	18,5	18,5
	CA-4,380/400V		1,5	2.2	3.3	4	5.4	5.5
	CA-4 660/690 V		1.1	1,5	3	3.7	5.5	6
Durée de vie mécanique		×10 ⁴ fois	1200			1000
La vie électrique	AC-3		110				90
La vie électrique	AC-4		22
Fréquence de fonctionnement	AC-3	fois/ heure	1200				600
Fréquence de fonctionnement	AC-4	fois/ heure	300

Tableau 2

Modèle			EKC2S-40	EKC2S-50	EKC2S-65	EKC2S-80	EKC2S-95
Polonais			3P
Tension d'isolement nominale (Ui)		V	690
Tension nominale de fonctionnement (Ue)		V	380/400, 660/690
Courant thermique nominal (Ith), AC-1			60	80	80	125	125
Noté opération courant (Ie)	CA-3 380/400 V	UN	40	50	65	80	95
	CA-3 660/690 V		34	39	42	49	49
	CA-4,380/400V		18,5	24	28	37	44
	CA-4 660/690 V		9	12	14	17.3	21.3
Noté opérationnel puissance (Pe)	CA-3 380/400 V	kW	18,5	22	30	37	45
	CA-3 660/690 V		30	33	37	45	45
	CA-4,380/400V		7.5	11	15	18,5	22
	CA-4 660/690 V		7.5	10	11	15	18,5
Durée de vie mécanique		×10 ⁴ fois	900			650
La vie électrique	AC-3		90			65
La vie électrique	AC-4		17			11
Fréquence de fonctionnement	AC-3	fois/ heure	600
Fréquence de fonctionnement	AC-4	fois/ heure	300

Caractéristiques de la bobine

Modèle

EKC2S-09, 12, 18

EKC2S-25, 32, 38

EKC2S-40, 50, 65

EKC2S-80, 95

Contrôle nominal
tension (Us)

50 Hz, 50/60 Hz

24, 36, 48, 110, 127, 220/230, 240, 380/400, 415, 440.

Opération
gamme

Tension de fonctionnement

(85%~110%) Nous

Tension de décrochage

(20%~75%) Nous

Bobine
pouvoir

En urgence

Virginie

200

Scellé

6-9,5

15-20

Pouvoir

1-3

6-10

Contacts auxiliaires

Spécification des contacts auxiliaires		UN	11
Courant thermique nominal (Ith)		UN	10
Fonctionnement nominal tension (Ue)	CA	V	380
Fonctionnement nominal tension (Ue)	DC	V	220
Contrôle nominal capacité	AC-15	Virginie	360
Contrôle nominal capacité	DC-13	L	33

Télécharger les fichiers

Présentation du produit

Plus de contacts auxiliaires standards pour répondre à divers besoins d'application.
Convient aux fluctuations de tension plus importantes pour assurer un fonctionnement stable de l'équipement.
Super adaptabilité environnementale, fonctionnement fiable même dans des environnements extrêmes.

Paramètres techniques

Données techniques

Caractéristiques du circuit principal

Tableau 1

Modèle			EKC2S-09	EKC2S-12	EKC2S-18	EKC2S-25	EKC2S-32	EKC2S-38
Polonais			3P
Tension d'isolement nominale (Ui)		V	690
Tension nominale de fonctionnement (Ue)		V	380/400, 660/690
Courant thermique nominal (Ith), AC-1			20	20	32	40	50	50
Noté opération courant (Ie)	CA-3 380/400 V	UN	9	12	18	25	32	38
	CA-3 660/690 V		6.6	8.9	12	18	22	22
	CA-4,380/400V		3.5	5	7.7	8.5	12	14
	CA-4 660/690 V		1,5	2	3.8	4.4	7.5	8.9
Noté opérationnel puissance (Pe)	CA-3 380/400 V	kW	4	5.5	7.5	11	15	18,5
	CA-3 660/690 V		5.5	7.5	10	15	18,5	18,5
	CA-4,380/400V		1,5	2.2	3.3	4	5.4	5.5
	CA-4 660/690 V		1.1	1,5	3	3.7	5.5	6
Durée de vie mécanique		×10 ⁴ fois	1200			1000
La vie électrique	AC-3		110				90
La vie électrique	AC-4		22
Fréquence de fonctionnement	AC-3	fois/ heure	1200				600
Fréquence de fonctionnement	AC-4	fois/ heure	300

Tableau 2

Modèle			EKC2S-40	EKC2S-50	EKC2S-65	EKC2S-80	EKC2S-95
Polonais			3P
Tension d'isolement nominale (Ui)		V	690
Tension nominale de fonctionnement (Ue)		V	380/400, 660/690
Courant thermique nominal (Ith), AC-1			60	80	80	125	125
Noté opération courant (Ie)	CA-3 380/400 V	UN	40	50	65	80	95
	CA-3 660/690 V		34	39	42	49	49
	CA-4,380/400V		18,5	24	28	37	44
	CA-4 660/690 V		9	12	14	17.3	21.3
Noté opérationnel puissance (Pe)	CA-3 380/400 V	kW	18,5	22	30	37	45
	CA-3 660/690 V		30	33	37	45	45
	CA-4,380/400V		7.5	11	15	18,5	22
	CA-4 660/690 V		7.5	10	11	15	18,5
Durée de vie mécanique		×10 ⁴ fois	900			650
La vie électrique	AC-3		90			65
La vie électrique	AC-4		17			11
Fréquence de fonctionnement	AC-3	fois/ heure	600
Fréquence de fonctionnement	AC-4	fois/ heure	300

Caractéristiques de la bobine

Modèle

EKC2S-09, 12, 18

EKC2S-25, 32, 38

EKC2S-40, 50, 65

EKC2S-80, 95

Contrôle nominal
tension (Us)

50 Hz, 50/60 Hz

24, 36, 48, 110, 127, 220/230, 240, 380/400, 415, 440.

Opération
gamme

Tension de fonctionnement

(85%~110%) Nous

Tension de décrochage

(20%~75%) Nous

Bobine
pouvoir

En urgence

Virginie

200

Scellé

6-9,5

15-20

Pouvoir

1-3

6-10

Contacts auxiliaires

Spécification des contacts auxiliaires		UN	11
Courant thermique nominal (Ith)		UN	10
Fonctionnement nominal tension (Ue)	CA	V	380
Fonctionnement nominal tension (Ue)	DC	V	220
Contrôle nominal capacité	AC-15	Virginie	360
Contrôle nominal capacité	DC-13	L	33

Télécharger les fichiers

Produits recommandés

Contacteur magnétique CA économique EKC2S avec une plage de 9 à 95 A

Contacteur magnétique CA économique EKC2S avec une plage de 9 à 95 A

Présentation du produit

Paramètres techniques

Données techniques

Caractéristiques du circuit principal

Caractéristiques de la bobine

Contacts auxiliaires

Télécharger les fichiers

Présentation du produit

Paramètres techniques

Données techniques

Caractéristiques du circuit principal

Caractéristiques de la bobine

Contacts auxiliaires

Télécharger les fichiers

Produits recommandés

Contacteur de parasurtenseurs intégré EKC2SU

Contacteur à large plage de tension EKC2W avec bobine universelle CA/CC

Contacteur magnétique AC EKC1 9~95A

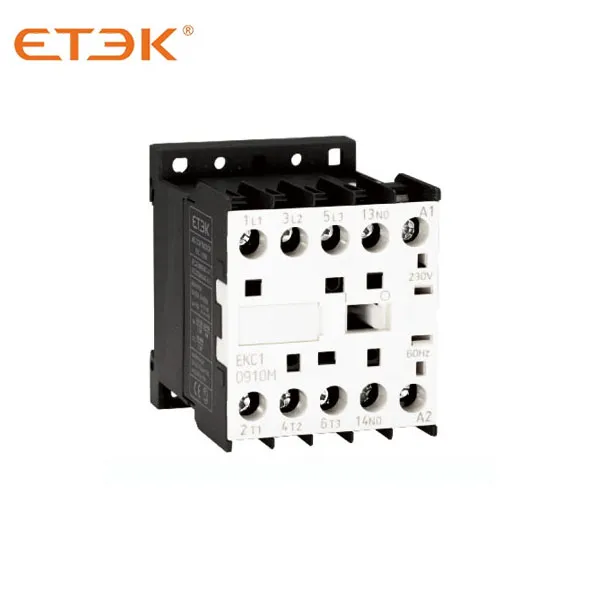

Mini contacteur magnétique AC EKC1
