● Norme : IEC60947-1, IEC60947-4-1
● Courant nominal : 6 à 12 A
● Tension de fonctionnement nominale : 380/400 V, 600/690 V
● Tension d'isolation nominale : 690 V
● Nombre de pôles : 3P, 4P
● Contact auxiliaire : 1NO ou 1NC
● Température ambiante : -5℃ à +40℃
● Méthode d'installation : sur rail DIN ou par vis
Le mini-contacteur EKC2-M est un relais électrique conçu pour gérer un circuit de puissance à l'aide d'un signal de faible puissance. Version plus compacte d'un contacteur standard, il est largement utilisé dans la commande de moteurs, la gestion de l'éclairage et les systèmes d'automatisation.
Commande de moteurs : Démarrage et arrêt contrôlés des moteurs électriques, notamment dans les applications où l’espace est limité.
Contrôle de l'éclairage : Gestion des circuits d'éclairage, notamment dans les environnements commerciaux et industriels.
Systèmes de chauffage : Contrôle des radiateurs électriques, en veillant à ce qu’ils fonctionnent de manière sûre et efficace.
Systèmes d'automatisation : Ils font partie des solutions d'automatisation et peuvent être utilisés pour contrôler divers appareils et machines.
Les mini-contacteurs de la série EKC2-M sont un composant essentiel de nombreux systèmes électriques, offrant un moyen fiable et efficace de contrôler les circuits de puissance dans un format compact.
| Taper | EKC2-06M | EKC2-09M | EKC2-12M | |
| Caractéristiques du circuit principal | ||||
| Pôles | 3P, 4P | |||
| Contact principal | 3NO | |||
| Tension d'isolation nominale (Ui) (V) | 690 | |||
| Tension de fonctionnement nominale (Ue) (V) | 380/400, 660/690 | |||
| Courant thermique nominal (Ith), AC-1 | 20 | |||
| Fonctionnement nominal courant(Ie)(A) | AC-3, 380/400 V | 6 | 9 | 12 |
| AC-3, 660/690 V | 3.8 | 4.9 | 4.9 | |
| AC-4, 380/400 V | 6 | 9 | 9 | |
| AC-4, 660/690 V | 3.8 | 4.9 | 4.9 | |
| Évaluation opérationnelle puissance(Pe)(A) | AC-3, 380/400 V | 2.2 | 4 | 5.5 |
| AC-3, 660/690 V | 3 | 4 | 4 | |
| Durée de vie mécanique (×10 4 fois) | 1200 | |||
| Durée de vie électrique (×10 4 fois) | AC-3 | 120 | ||
| AC-4 | Voir la courbe de durée de vie électrique | |||
| Fréquence de opération (temps/h) | AC-3 | 1200 | ||
| AC-4 | 300 | |||
| Caractéristiques du circuit de commande | ||||
| Contrôle évalué tension (Us) | 50 Hz | 24 V, 36 V, 48 V, 110 V, 127 V, 220 V, 380 V, 415 V | ||
| 50/60 Hz | 24 V, 36 V, 48 V, 110 V, 127 V, 220 V, 380 V, 415 V | |||
| DC | 12 V, 24 V, 36 V, 48 V, 110 V, 127 V, 220 V | |||
| Contrôle autorisé tension du circuit | Opération | (85 % à 110 %) Nous | ||
| Sortie (AC) | (20 % à 75 %) Nous | |||
| Version (DC) | (10 % à 75 %) Nous | |||
| Consommation d'énergie bobine | Actionnement (VA) | 20-40 | ||
| Garder (VA) | 9,5 | |||
| Consommation (W) | 1-3 | |||
| Contacts auxiliaires | ||||
| Contact auxiliaire intégré | 1NO/1NC | |||
| Courant thermique nominal (Ith) | 10A | |||
| Fonctionnement nominal tension (Ue) | AC | 380/400 V | ||
| DC | 220 V | |||
| Contrôle évalué capacité | AC-15 | Ue/Ie : 380 V/400 V CA/1,5 A ; Ith : 10 A | ||
| DC-13 | Ue/Ie : DC220V/0,3A | |||

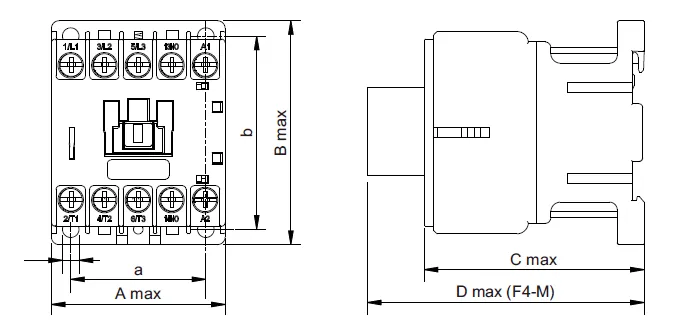

| Modèle | Un maximum | B Max | C Max | D Max | un | b | Ø |
| EKC2-06M~12M | 45,5 | 59 | 58 | 94 | 35±0,35 | 50±0,48 | 4.2 |
| EKC2-06M/Z~12M/Z | 45,5 | 59 | 70 | 106 | 35±0,35 | 50±0,48 | 4.2 |

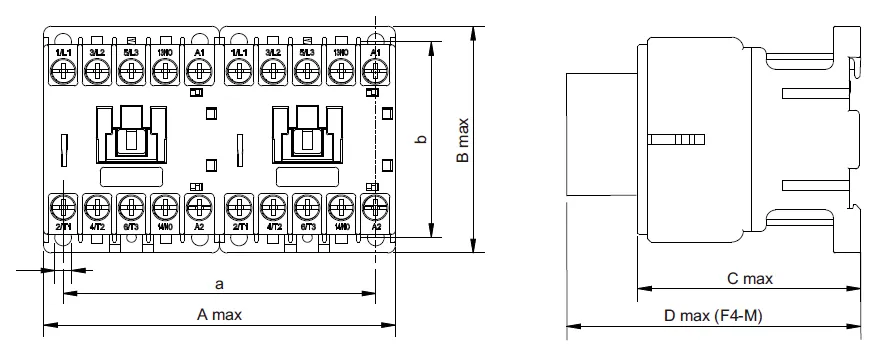

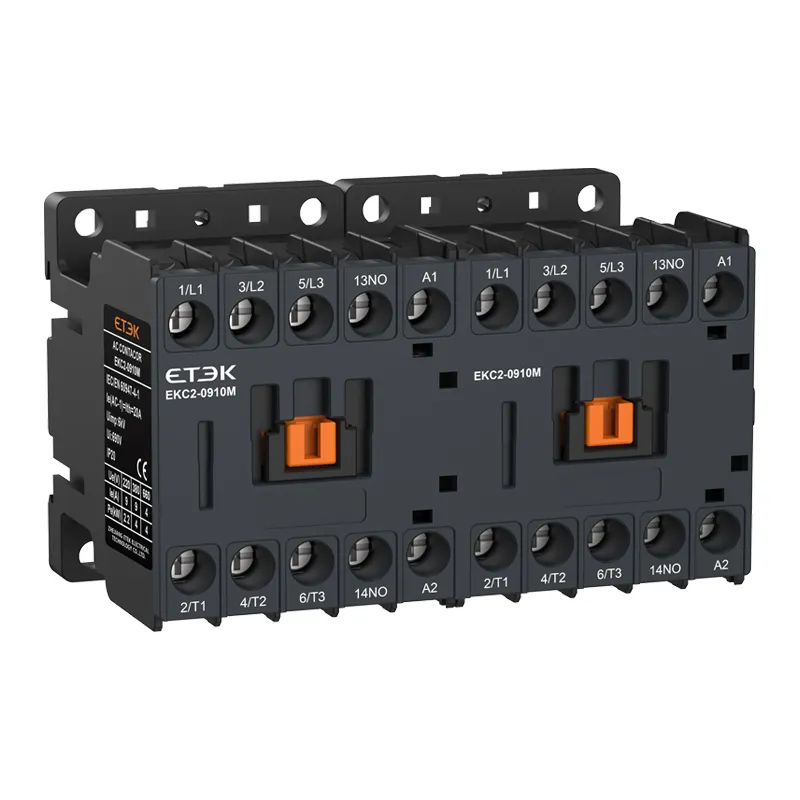

| Modèle | Un maximum | B Max | C Max | D Max | un | b | Ø |
| EKC2-06M/N~12M/N | 91 | 59 | 58 | 94 | 80±0,35 | 50±0,48 | 4.2 |
| EKC2-06M/Z/N~12M/Z/N | 91 | 59 | 70 | 106 | 80±0,35 | 50±0,48 | 4.2 |
