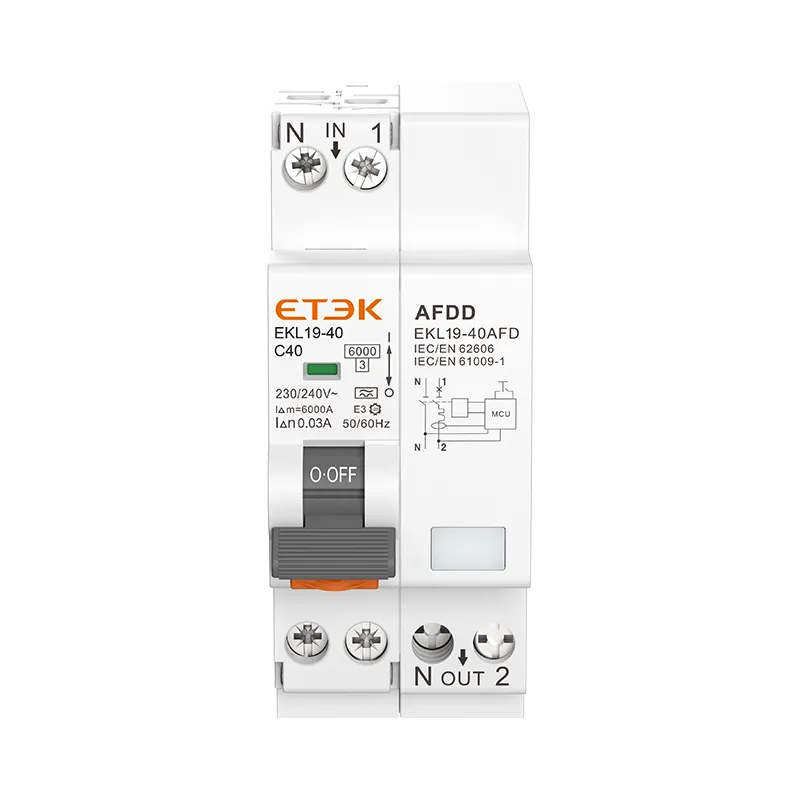

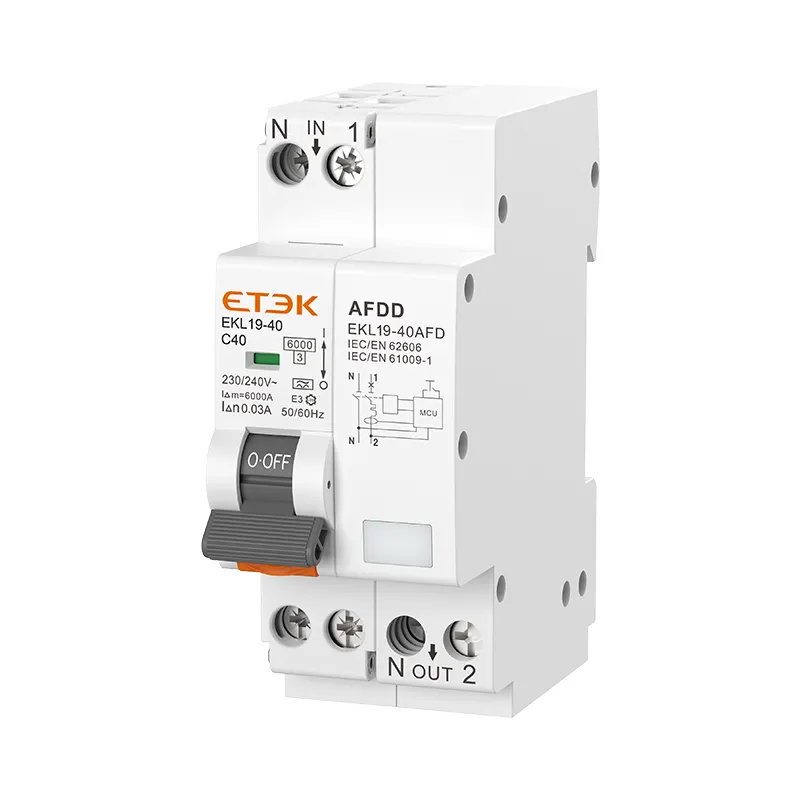

Dispositif de détection de défaut d'arc EKL19-40AFD

EKL19-40AFD est un dispositif de détection de défaut d'arc 1P+N (le pôle N peut être ON/OFF) avec RCBO intégré avec une capacité de coupure de 6 kA, avec un courant nominal jusqu'à 40 A et une sensibilité de 300 mA.

● Norme : IEC61009-1, IEC62026
● Protection : Détection de défaut d'arc série et parallèle, détection de défaut d'arc combiné, détection de court-circuit, de surcharge et de fuite à la terre
● Type de disjoncteur différentiel : CA, A
● Courant nominal : 6~40A
● Tension nominale : 230/240~
● Nombre de pôles : bipolaire (un pôle + neutre commuté)
● Courant résiduel nominal de fonctionnement (IAn) : 10, 30, 100, 300 mA
● Pouvoir de coupure nominal en court-circuit : 6 kA
● Courbe de déclenchement : B, C
● Température ambiante : -25...+40 ºC
● Connexion : Par le haut
● Certificats : CE, CB, UKCA


Renseignez-vous maintenant PDF

Dispositif de détection de défaut d'arc EKL19-40AFD

Renseignez-vous maintenant PDF
Présentation du produit
Paramètres techniques
Télécharger les fichiers
Produits recommandés
Enquête

Présentation du produit

EKL19-40AFD est un dispositif de détection de défaut d'arc 1P+N (le pôle N peut être ON/Off) avec RCBO intégré avec capacité de coupure de 6 kA, avec un courant nominal jusqu'à 40 A et une sensibilité de 300 mA. Indication de défaut d'arc par LED (en mode de fonctionnement standard (bascule en position ON), la LED est verte. Lorsque la bascule est en position OFF ou lorsqu'un défaut se produit, la LED est ROUGE), bouton-poussoir de test gris pour vérifier le bon fonctionnement du dispositif à courant résiduel. Avec une largeur de seulement 36 mm, ils offrent une protection contre les défauts d'arc, les courts-circuits de surcharge et les courants de défaut à la terre.

Paramètres techniques

Données techniques

Standard CEI 61009-1, CEI 62606
Mode Électronique
Type de disjoncteur différentiel CA, A
Courant nominal In 6, 10, 16, 20, 25, 32, 40A
Polonais 1P+N (le pôle N peut être activé/désactivé)
Tension nominale Ue 230/240V~
Tension d'isolement Ui 500 V
Fréquence nominale 50/60 Hz
Courant résiduel nominal de fonctionnement (I△n) 10, 30, 100, 300 mA
Pause sous ≤0,1 s
Pouvoir de coupure nominal 6 000 A
Classe de limitation d'énergie 3
Tension de tenue aux chocs nominale (1,5/50) Uimp 4 000 V
Tension d'essai diélectrique à fréquence ind. pendant 1 min 2 kV
Caractéristique de libération thermique (1.13-1.45) x Dans
Caractéristique de déclenchement magnétique B:(3-5) x Dans, C:(5-10) x Dans
La vie électrique 4 000 cycles
Durée de vie mécanique 10 000 cycles
Indicateur de position de contact Oui
Degré de protection IP20
Température ambiante -25℃ à +40℃, humidité max.95%
Type de connexion du terminal Barre omnibus de type câble/broche
Taille max. du terminal pour le câble 16 mm 2
Couple de serrage max. 2,5 Nm
Installation Montage sur rail DIN 35 mm
Connexion De haut en bas

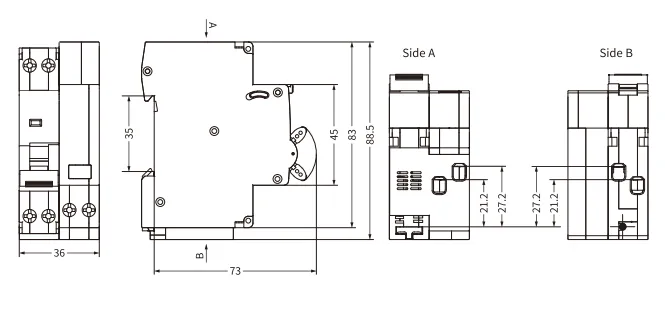

Dimensions

Formulaire de sélection de produits

Courant nominal (A) Courbe B
Sensibilité
10mA 30mA 100mA 300mA
  Type A
6A EKL19-40AFD-1NB0610A EKL19-40AFD-1NB0630A EKL19-40AFD-1NB06100A EKL19-40AFD-1NB06300A
10A EKL19-40AFD-1NB1010A EKL19-40AFD-1NB1030A EKL19-40AFD-1NB10100A EKL19-40AFD-1NB10300A
16A EKL19-40AFD-1NB1610A EKL19-40AFD-1NB1630A EKL19-40AFD-1NB16100A EKL19-40AFD-1NB16300A
20A EKL19-40AFD-1NB2010A EKL19-40AFD-1NB2030A EKL19-40AFD-1NB20100A EKL19-40AFD-1NB20300A
25A EKL19-40AFD-1NB2510A EKL19-40AFD-1NB2530A EKL19-40AFD-1NB25100A EKL19-40AFD-1NB25300A
32A EKL19-40AFD-1NB3210A EKL19-40AFD-1NB3230A EKL19-40AFD-1NB32100A EKL19-40AFD-1NB32300A
40A EKL19-40AFD-1NB4010A EKL19-40AFD-1NB4030A EKL19-40AFD-1NB40100A EKL19-40AFD-1NB40300A
Courant nominal (A) Courbe C
Sensibilité
10mA 30mA 100mA 300mA
  Type A
6A EKL19-40AFD-1NC0610A EKL19-40AFD-1NC0630A EKL19-40AFD-1NC06100A EKL19-40AFD-1NC06300A
10A EKL19-40AFD-1NC1010A EKL19-40AFD-1NC1030A EKL19-40AFD-1NC10100A EKL19-40AFD-1NC10300A
16A EKL19-40AFD-1NC1610A EKL19-40AFD-1NC1630A EKL19-40AFD-1NC16100A EKL19-40AFD-1NC16300A
20A EKL19-40AFD-1NC2010A EKL19-40AFD-1NC2030A EKL19-40AFD-1NC20100A EKL19-40AFD-1NC20300A
25A EKL19-40AFD-1NC2510A EKL19-40AFD-1NC2530A EKL19-40AFD-1NC25100A EKL19-40AFD-1NC25300A
32A EKL19-40AFD-1NC3210A EKL19-40AFD-1NC3230A EKL19-40AFD-1NC32100A EKL19-40AFD-1NC32300A
40A EKL19-40AFD-1NC4010A EKL19-40AFD-1NC4030A EKL19-40AFD-1NC40100A EKL19-40AFD-1NC40300A



Télécharger les fichiers

Type de document
Nom du document
Taille
Catalogue de produits
Dispositif de détection de défaut d'arc électrique EKL19-40AFD
755.74KB

Présentation du produit

EKL19-40AFD est un dispositif de détection de défaut d'arc 1P+N (le pôle N peut être ON/Off) avec RCBO intégré avec capacité de coupure de 6 kA, avec un courant nominal jusqu'à 40 A et une sensibilité de 300 mA. Indication de défaut d'arc par LED (en mode de fonctionnement standard (bascule en position ON), la LED est verte. Lorsque la bascule est en position OFF ou lorsqu'un défaut se produit, la LED est ROUGE), bouton-poussoir de test gris pour vérifier le bon fonctionnement du dispositif à courant résiduel. Avec une largeur de seulement 36 mm, ils offrent une protection contre les défauts d'arc, les courts-circuits de surcharge et les courants de défaut à la terre.
