Présentation du produit

Les boîtiers de boutons-poussoirs EKCB sont conçus pour les boutons-poussoirs, les interrupteurs et les voyants lumineux de 22 mm de diamètre. Ces boîtiers aident à protéger les boutons-poussoirs des dommages et de l'usure, préservant ainsi l'intégrité des contacts électriques sensibles.

Type : 1 trou à 5 trous, hauteur 60 mm et 73 mm disponibles.
Matériaux ABS non ignifuges. (matériau auto-extinguible personnalisable)
Degré de protection EN60529 IP65.
Couleurs : Boîte grise ; Couverture jaune ou blanche.
Entrée de câble filetée avec presse-étoupe pour conduit à membrane : PG13,5 ou M20.
Plage de température : -40℃ à +100℃

Paramètres techniques

Données techniques

Taper	Couleur de la couverture	Modèle	Description
1 trou	Blanc	EKCB-A1W	Boîtier de bouton-poussoir IP65, 1 trou, plastique, blanc, découpe 22 mm, hauteur 60 mm
1 trou	Jaune	EKCB-A1Y	Boîtier de bouton-poussoir IP65, 1 trou, plastique, jaune, découpe 22 mm, hauteur 60 mm

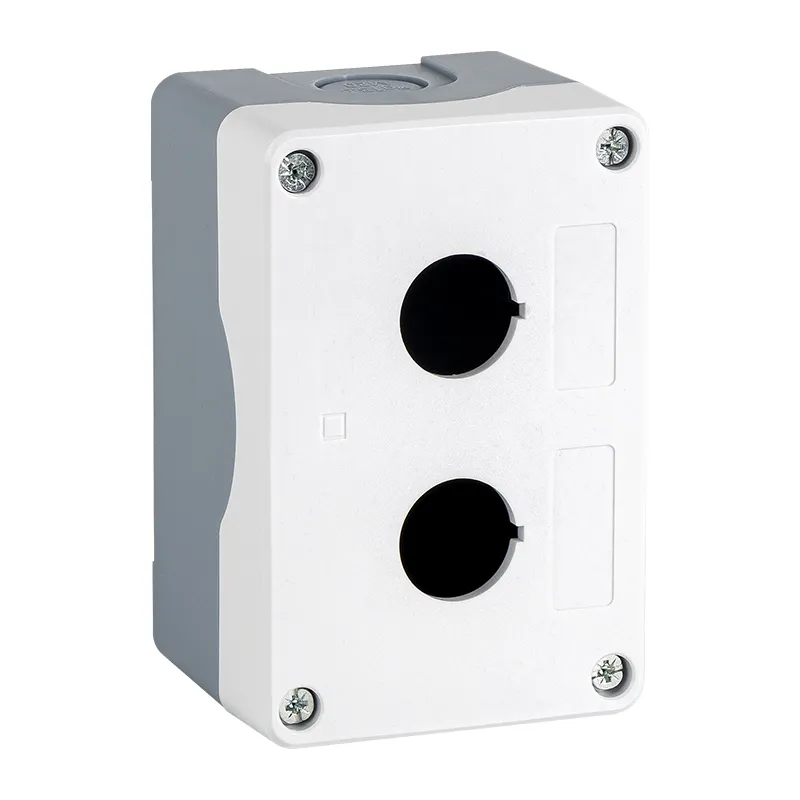

2 trous	Blanc	EKCB-A2W	Boîtier de bouton-poussoir IP65, 2 trous, plastique, blanc, découpe 22 mm, hauteur 60 mm
2 trous	Jaune	EKCB-A2Y	Boîtier de bouton-poussoir IP65, 2 trous, plastique, jaune, découpe 22 mm, hauteur 60 mm
3 trous	Blanc	EKCB-A3W	Boîtier de bouton-poussoir IP65, 3 trous, plastique, blanc, découpe 22 mm, hauteur 60 mm
3 trous	Jaune	EKCB-A3Y	Boîtier de bouton-poussoir IP65, 3 trous, plastique, jaune, découpe 22 mm, hauteur 60 mm
4 trous	Blanc	EKCB-A4W	Boîtier de bouton-poussoir IP65, 4 trous, plastique, blanc, découpe 22 mm, hauteur 60 mm
4 trous	Jaune	EKCB-A4Y	Boîtier de bouton-poussoir IP65, 4 trous, plastique, jaune, découpe 22 mm, hauteur 60 mm
5 trous	Blanc	EKCB-A5W	Boîtier de bouton-poussoir IP65, 5 trous, plastique, blanc, découpe 22 mm, hauteur 60 mm
5 trous	Jaune	EKCB-A5Y	Boîtier de bouton-poussoir IP65, 5 trous, plastique, jaune, découpe 22 mm, hauteur 60 mm
1 trou	Blanc	EKCB-B1W	Boîtier de bouton-poussoir IP65, 1 trou, plastique, blanc, découpe 22 mm, hauteur 73 mm
1 trou	Jaune	EKCB-B1Y	Boîtier de bouton-poussoir IP65, 1 trou, plastique, jaune, découpe 22 mm, hauteur 73 mm
2 trous	Blanc	EKCB-B2W	Boîtier de bouton-poussoir IP65, 2 trous, plastique, blanc, découpe 22 mm, hauteur 73 mm
2 trous	Jaune	EKCB-B2Y	Boîtier de bouton-poussoir IP65, 2 trous, plastique, jaune, découpe 22 mm, hauteur 73 mm
3 trous	Blanc	EKCB-B3W	Boîtier de bouton-poussoir IP65, 3 trous, plastique, blanc, découpe 22 mm, hauteur 73 mm
3 trous	Jaune	EKCB-B3Y	Boîtier de bouton-poussoir IP65, 3 trous, plastique, jaune, découpe 22 mm, hauteur 73 mm
4 trous	Blanc	EKCB-B4W	Boîtier de bouton-poussoir IP65, 4 trous, plastique, blanc, découpe 22 mm, hauteur 73 mm
4 trous	Jaune	EKCB-B4Y	Boîtier de bouton-poussoir IP65, 4 trous, plastique, jaune, découpe 22 mm, hauteur 73 mm
5 trous	Blanc	EKCB-B5W	Boîtier de bouton-poussoir IP65, 5 trous, plastique, blanc, découpe 22 mm, hauteur 73 mm
5 trous	Jaune	EKCB-B5Y	Boîtier de bouton-poussoir IP65, 5 trous, plastique, jaune, découpe 22 mm, hauteur 73 mm

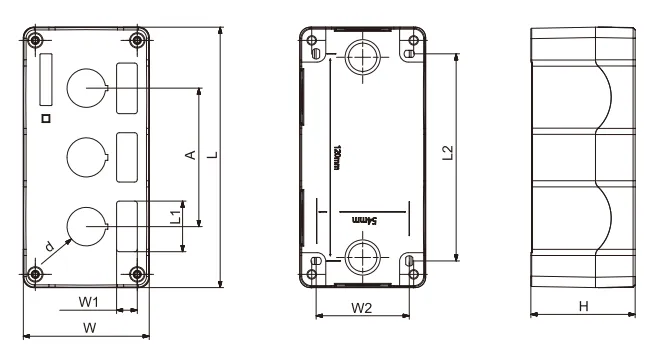

Dimensions

Modèle	L	DANS	H	L1	W1	L2	W2	ET	d
EKCB-A1	73	73	60	29	12	40	54	/	Φ 22
EKCB-A2	111	73	60	29	12	80	54	40	Φ 22
EKCB-A3	151	73	60	29	12	120	54	80	Φ 22
EKCB-A4	191	73	60	29	12	160	54	120	Φ 22
EKCB-A5	231	73	60	29	12	200	54	160	Φ 22
EKCB-B1	73	73	73	29	12	40	54	/	Φ 22
EKCB-B2	111	73	73	29	12	80	54	40	Φ 22
EKCB-B3	151	73	73	29	12	120	54	80	Φ 22
EKCB-B4	191	73	73	29	12	160	54	120	Φ 22
EKCB-B5	231	73	73	29	12	200	54	160	Φ 22
