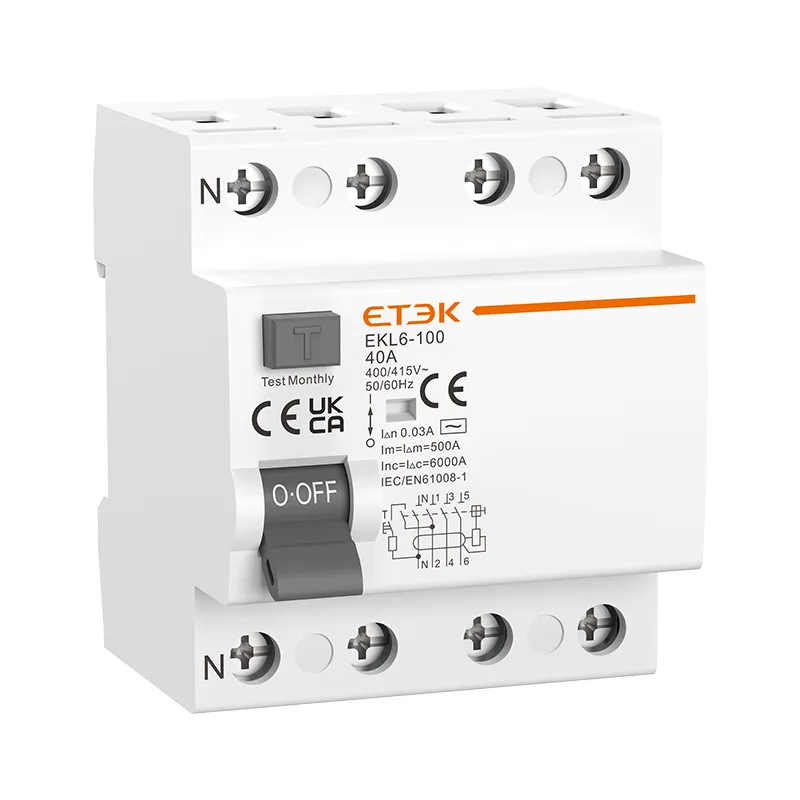

Disjoncteur à courant résiduel EKL6-100 adapté à la protection contre les fuites à la terre du système de distribution AC 25-100A, grand port terminal 35mm², les deux côtés peuvent utiliser une barre omnibus de type broche ou de type U ; Performances de sécurité élevées, courant supérieur à 30 mA et panne de courant en 3 millisecondes ; Développé et produit indépendamment toutes les pièces et composants indépendamment.
Caractéristiques électriques |
|||
| Mode | Électromagnétique | ||
| Taper | CA, A, G, S | ||
| Courant nominal In | 16,25,32,40,63,80,100A | ||
| Poteaux | 2P(1P+N),4P(3P+N) | ||
| Tension nominale Ue | 2P 240V~ | ||
| 4P 415V~ | |||
| Tension d'isolement Ui | 500V | ||
| Fréquence nominale | 50/60Hz | ||
| Courant de fonctionnement résiduel nominal (I△n) | 30 100 300 mA | ||
| Pouvoir résiduel nominal de fermeture et de coupure (I△m) | 500A(En≤40A), 10En (En>40A) | ||
| Courant de court-circuit Inc= I△c | 6 000 A/10 000 A | ||
| Fusible SCPD |   |
||
| Temps de pause sous I△n | ≤0.1s | ||
| Tension nominale de tenue aux chocs (1,5/50) Uimp | 4000V | ||
| Tension d'essai diélectrique à ind.Freq. pendant 1min | 2.5kV | ||
| Durée de vie électrique | 2 000 Cycles | ||
| Durée de vie mécanique | 4 000 Cycles | ||
Installation |
|||
| Indicateur de position des contacts | Oui | ||
| Degré de protection | IP20 | ||
| Température ambiante (avec une moyenne quotidienne≤35℃) | -5℃~+40℃ | ||
| Température de stockage | -25℃~+70℃ | ||
| Type de connexion des bornes | Jeu de barres de type câble/broche | ||
| Taille de borne haut/bas pour câble | 35mm 2 18-2AWG | ||
| Taille de borne haut/bas pour jeu de barres | 35mm 2 18-2AWG | ||
| Couple de serrage | 3.0Nm 22In-lbs | ||
| Montage | Sur rail DIN EN60715(35mm) au moyen d'un dispositif de clip rapide | ||
| Lien | Alimentation dans les deux sens | ||
Plage de courant de déclenchement |
|||
| Taper | Courant de déclenchement, I△/A | ||
| CA | 0.5I△n＜I△＜I△n | ||
| UN | Angle de retard | I△n＞0.01A | I△n≤0.01A |
| 0° | 0.35I△n≤I△≤1.4I△n | 0,35I△n≤I△≤2I△n | |
| 90° | 0.25I△n≤I△≤1.4I△n | 0,25I△n≤I△≤2I△n | |
| 135° | 0.11I△n≤I△≤1.4I△n | 0,11I△n≤I△≤2I△n | |
| Type de courant alternatif | |||||
| Pouvoir de coupure | Poteaux | Courant nominal(A) | Sensibilité | ||
| 30mA | 100mA | 300mA | |||
| 6KA | 1P+N | 16A | EKL6-100-1N1630 | EKL6-100-1N16100 | EKL6-100-1N16300 |
| 25A | EKL6-100-1N2530 | EKL6-100-1N25100 | EKL6-100-1N25300 | ||
| 32A | EKL6-100-1N3230 | EKL6-100-1N32100 | EKL6-100-1N32300 | ||
| 40A | EKL6-100-1N4030 | EKL6-100-1N40100 | EKL6-100-1N40300 | ||
| 63A | EKL6-100-1N6330 | EKL6-100-1N63100 | EKL6-100-1N63300 | ||
| 80A | EKL6-100-1N8030 | EKL6-100-1N80100 | EKL6-100-1N80300 | ||
| 100A | EKL6-100-1N10030 | EKL6-100-1N100100 | EKL6-100-1N100300 | ||
| 3P+N | 16A | EKL6-100-3N1630 | EKL6-100-3N16100 | EKL6-100-1N16300 | |
| 25A | EKL6-100-3N2530 | EKL6-100-3N25100 | EKL6-100-1N25300 | ||
| 32A | EKL6-100-3N3230 | EKL6-100-3N32100 | EKL6-100-1N32300 | ||
| 40A | EKL6-100-3N4030 | EKL6-100-3N40100 | EKL6-100-1N40300 | ||
| 63A | EKL6-100-3N6330 | EKL6-100-3N63100 | EKL6-100-1N63300 | ||
| 80A | EKL6-100-3N8030 | EKL6-100-3N80100 | EKL6-100-1N80300 | ||
| 100A | EKL6-100-3N10030 | EKL6-100-3N100100 | EKL6-100-1N100300 | ||
| 10KA | 1P+N | 16A | EKL6-100H-1N1630 | EKL6-100H-1N16100 | EKL6-100H-1N16300 |
| 25A | EKL6-100H-1N2530 | EKL6-100H-1N25100 | EKL6-100H-1N25300 | ||
| 32A | EKL6-100H-1N3230 | EKL6-100H-1N32100 | EKL6-100H-1N32300 | ||
| 40A | EKL6-100H-1N4030 | EKL6-100H-1N40100 | EKL6-100H-1N40300 | ||
| 63A | EKL6-100H-1N6330 | EKL6-100H-1N63100 | EKL6-100H-1N63300 | ||
| 80A | EKL6-100H-1N8030 | EKL6-100H-1N80100 | EKL6-100H-1N80300 | ||
| 100A | EKL6-100H-1N10030 | EKL6-100H-1N100100 | EKL6-100H-1N100300 | ||
| 3P+N | 16A | EKL6-100H-3N1630 | EKL6-100H-3N16100 | EKL6-100H-3N16300 | |
| 25A | EKL6-100H-3N2530 | EKL6-100H-3N25100 | EKL6-100H-3N25300 | ||
| 32A | EKL6-100H-3N3230 | EKL6-100H-3N32100 | EKL6-100H-3N32300 | ||
| 40A | EKL6-100H-3N4030 | EKL6-100H-3N40100 | EKL6-100H-3N40300 | ||
| 63A | EKL6-100H-3N6330 | EKL6-100H-3N63100 | EKL6-100H-3N63300 | ||
| 80A | EKL6-100H-3N8030 | EKL6-100H-3N80100 | EKL6-100H-3N80300 | ||
| 100A | EKL6-100H-3N10030 | EKL6-100H-3N100100 | EKL6-100H-3N100300 | ||
| Un type | |||||
| Pouvoir de coupure | Poteaux | Courant nominal(A) | Sensibilité | ||
| 30mA | 100mA | 300mA | |||
| 6KA | 1P+N | 16A | EKL6-100-1N1630A | EKL6-100-1N16100A | EKL6-100-1N16300A |
| 25A | EKL6-100-1N2530A | EKL6-100-1N25100A | EKL6-100-1N25300A | ||
| 32A | EKL6-100-1N3230A | EKL6-100-1N32100A | EKL6-100-1N32300A | ||
| 40A | EKL6-100-1N4030A | EKL6-100-1N40100A | EKL6-100-1N40300A | ||
| 63A | EKL6-100-1N6330A | EKL6-100-1N63100A | EKL6-100-1N63300A | ||
| 80A | EKL6-100-1N8030A | EKL6-100-1N80100A | EKL6-100-1N80300A | ||
| 100A | EKL6-100-1N10030A | EKL6-100-1N100100A | EKL6-100-1N100300A | ||
| 3P+N | 16A | EKL6-100-3N1630A | EKL6-100-3N16100A | EKL6-100-3N16300A | |
| 25A | EKL6-100-3N2530A | EKL6-100-3N25100A | EKL6-100-3N25300A | ||
| 32A | EKL6-100-3N3230A | EKL6-100-3N32100A | EKL6-100-3N32300A | ||
| 40A | EKL6-100-3N4030A | EKL6-100-3N40100A | EKL6-100-3N40300A | ||
| 63A | EKL6-100-3N6330A | EKL6-100-3N63100A | EKL6-100-3N63300A | ||
| 80A | EKL6-100-3N8030A | EKL6-100-3N80100A | EKL6-100-3N80300A | ||
| 100A | EKL6-100-3N10030A | EKL6-100-3N100100A | EKL6-100-3N100300A | ||
| 10KA | 1P+N | 16A | EKL6-100H-1N1630A | EKL6-100H-1N16100A | EKL6-100H-1N16300A |
| 25A | EKL6-100H-1N2530A | EKL6-100H-1N25100A | EKL6-100H-1N25300A | ||
| 32A | EKL6-100H-1N3230A | EKL6-100H-1N32100A | EKL6-100H-1N32300A | ||
| 40A | EKL6-100H-1N4030A | EKL6-100H-1N40100A | EKL6-100H-1N40300A | ||
| 63A | EKL6-100H-1N6330A | EKL6-100H-1N63100A | EKL6-100H-1N63300A | ||
| 80A | EKL6-100H-1N8030A | EKL6-100H-1N80100A | EKL6-100H-1N80300A | ||
| 100A | EKL6-100H-1N10030A | EKL6-100H-1N100100A | EKL6-100H-1N100300A | ||
| 3P+N | 16A | EKL6-100H-3N1630A | EKL6-100H-3N16100A | EKL6-100H-3N16300A | |
| 25A | EKL6-100H-3N2530A | EKL6-100H-3N25100A | EKL6-100H-3N25300A | ||
| 32A | EKL6-100H-3N3230A | EKL6-100H-3N32100A | EKL6-100H-3N32300A | ||
| 40A | EKL6-100H-3N4030A | EKL6-100H-3N40100A | EKL6-100H-3N40300A | ||
| 63A | EKL6-100H-3N6330A | EKL6-100H-3N63100A | EKL6-100H-3N63300A | ||
| 80A | EKL6-100H-3N8030A | EKL6-100H-3N80100A | EKL6-100H-3N80300A | ||
| 100A | EKL6-100H-3N10030A | EKL6-100H-3N100100A | EKL6-100H-3N100300A | ||
