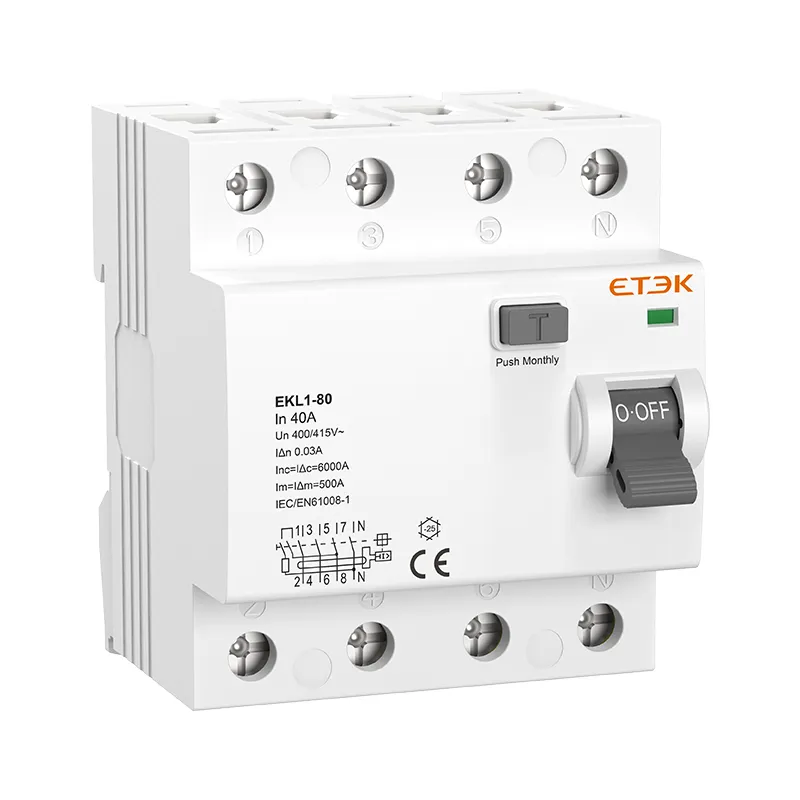

ETEK RCCB EKL1-80
ETEK RCCB EKL1-80
ETEK RCCB EKL1-80
ETEK RCCB EKL1-80
ETEK RCCB EKL1-80

Disjoncteur différentiel EKL1-80 (RCCB)

Le disjoncteur différentiel EKL1-80(H) est adapté à une tension nominale de 240 V (1P+N) ou 415 V (3P+N), avec un courant nominal allant jusqu'à 80 A. Il est conçu pour couper rapidement l'alimentation électrique défectueuse en cas d'électrocution d'une personne ou de courant de fuite du réseau dépassant la valeur spécifiée, afin de protéger la sécurité du personnel et des équipements électriques.

● Norme : IEC61008-1
● Type : CA, A
● Courant nominal : 25~80A
● Tension nominale : 230/400 V~240/415 V
● Pôles : 2P (1P+N), 4P (3P+N), pôle N à droite
● Sensibilité nominale I△n : 30 mA, 100 mA, 300 mA
● Température ambiante : -25...+40 ºC
● Certificats : CB, CE
● Marketing : Asie centrale, Russie, Amérique du Sud

Renseignez-vous maintenant PDF

Disjoncteur différentiel EKL1-80 (RCCB)

Renseignez-vous maintenant PDF
Présentation du produit
Paramètres techniques
Télécharger les fichiers
Produits recommandés
Enquête

Présentation du produit

Le disjoncteur différentiel EKL1-80 convient aux circuits avec une tension nominale de 240 V pour deux pôles, 415 V pour quatre pôles et un courant nominal jusqu'à 80 A. Lorsque le choc électrique personnel ou le courant de fuite du réseau électrique dépasse la valeur spécifiée, le disjoncteur différentiel peut rapidement couper l'alimentation électrique défectueuse en très peu de temps pour protéger la sécurité de la personne et de l'équipement électrique.

Paramètres techniques

Données techniques

Standard

CEI/EN61008-1

Protection

Défaut de terre

Type de voyage

Électromagnétique

Type de protection (fuite électrique)

CA, A, G, S

Nombre de pôles

2P (1P + N), 4P (3P + N), pôle N à droite
Courant nominal In 25,40,63,80A

Courants de sensibilité nominaux I△n

30, 100, 300 mA

Temps de coupure du courant résiduel sous I△n

≤0,1 s

Pouvoir résiduel nominal de fermeture et de coupure (I△m)

500 A (Entrée ≤ 50 A), 10 In (Entrée > 50 A)
Tension nominale Ue

1P+N : 230/240 V~, 3P+N : 400/415 V~
Fréquence nominale 50/60 Hz
Pouvoir de coupure nominal
 6 000 A, 10 000 A

Fusible SCPD

 6 kA (EKL1-80), 10 kA (EKL1-80H)
Tension de tenue aux chocs nominale (1,5/50) Uimp 4000V
Tension d'essai diélectrique à fréquence ind. pendant 1 min 2,5 kV
La vie électrique 2 000 cycles
Durée de vie mécanique 4 000 cycles
Indicateur de position de contact Oui
Degré de protection IP20
Température ambiante

-25℃ à 40℃, humidité max.95%
Type de connexion du terminal

Câble/barre omnibus de type broche/barre omnibus de type U

Taille max. du terminal pour le câble

 25 mm 2

Couple de serrage max.

 2,5 Nm

Installation

Montage sur rail DIN 35 mm
Connexion

De haut en bas

Dimensions

Schéma de circuit

Schéma de circuit du disjoncteur différentiel ETEK EKL1-80(H)

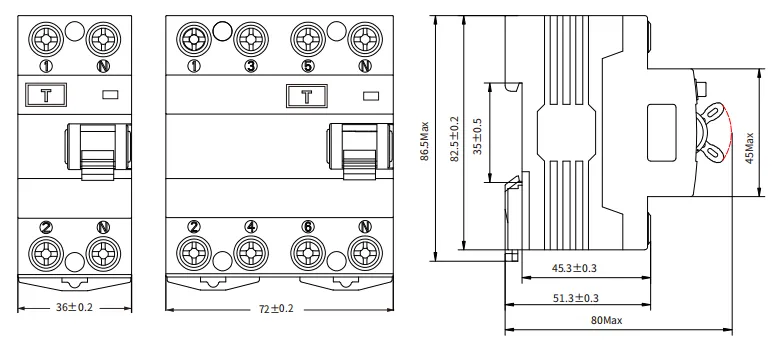

Taille d'installation

Disjoncteur différentiel ETEK EKL1-80(H) Taille

Formulaire de sélection de produits

Type A
Pouvoir de coupure Polonais Courant nominal (A) Sensibilité
6KA     30mA 100mA 300mA
1P+N 25A EKL1-80-1N2530 EKL1-80-1N25100 EKL1-80-1N25300
40A EKL1-80-1N4030 EKL1-80-1N40100 EKL1-80-1N40300
63A EKL1-80-1N6330 EKL1-80-1N63100 EKL1-80-1N63300
80A EKL1-80-1N8030 EKL1-80-1N80100 EKL1-80-1N80300
3P+N 25A EKL1-80-3N2530 EKL1-80-3N25100 EKL1-80-1N25300
40A EKL1-80-3N4030 EKL1-80-3N40100 EKL1-80-1N40300
63A EKL1-80-3N6330 EKL1-80-3N63100 EKL1-80-1N63300
80A EKL1-80-3N8030 EKL1-80-3N80100 EKL1-80-1N80300
10KA 1P+N 25A EKL1-80H-1N2530 EKL1-80H-1N25100 EKL1-80H-1N25300
40A EKL1-80H-1N4030 EKL1-80H-1N40100 EKL1-80H-1N40300
63A EKL1-80H-1N6330 EKL1-80H-1N63100 EKL1-80H-1N63300
80A EKL1-80H-1N8030 EKL1-80H-1N80100 EKL1-80H-1N80300
3P+N 25A EKL1-80H-3N2530 EKL1-80H-3N25100 EKL1-80H-3N25300
40A EKL1-80H-3N4030 EKL1-80H-3N40100 EKL1-80H-3N40300
63A EKL1-80H-3N6330 EKL1-80H-3N63100 EKL1-80H-3N63300
80A EKL1-80H-3N8030 EKL1-80H-3N80100 EKL1-80H-3N80300
Type A
Pouvoir de coupure Polonais Courant nominal (A) Sensibilité
      30mA 100mA 300mA
6KA 1P+N 25A EKL1-80-1N2530A EKL1-80-1N25100A EKL1-80-1N25300A
40A EKL1-80-1N4030A EKL1-80-1N40100A EKL1-80-1N40300A
63A EKL1-80-1N6330A EKL1-80-1N63100A EKL1-80-1N63300A
80A EKL1-80-1N8030A EKL1-80-1N80100A EKL1-80-1N80300A
3P+N 25A EKL1-80-3N2530A EKL1-80-3N25100A EKL1-80-3N25300A
40A EKL1-80-3N4030A EKL1-80-3N40100A EKL1-80-3N40300A
63A EKL1-80-3N6330A EKL1-80-3N63100A EKL1-80-3N63300A
80A EKL1-80-3N8030A EKL1-80-3N80100A EKL1-80-3N80300A
10KA 1P+N 25A EKL1-80H-1N2530A EKL1-80H-1N25100A EKL1-80H-1N25300A
40A EKL1-80H-1N4030A EKL1-80H-1N40100A EKL1-80H-1N40300A
63A EKL1-80H-1N6330A EKL1-80H-1N63100A EKL1-80H-1N63300A
80A EKL1-80H-1N8030A EKL1-80H-1N80100A EKL1-80H-1N80300A
3P+N 25A EKL1-80H-3N2530A EKL1-80H-3N25100A EKL1-80H-3N25300A
40A EKL1-80H-3N4030A EKL1-80H-3N40100A EKL1-80H-3N40300A
63A EKL1-80H-3N6330A EKL1-80H-3N63100A EKL1-80H-3N63300A
80A EKL1-80H-3N8030A EKL1-80H-3N80100A EKL1-80H-3N80300A

Télécharger les fichiers

Type de document
Nom du document
Taille
Catalogue de produits
EKL1-80_RCCB
474.51KB
Certificat de produit
Certificat_de_EKL1-80_(CE+CB)
934.72KB

Présentation du produit

Le disjoncteur différentiel EKL1-80 convient aux circuits avec une tension nominale de 240 V pour deux pôles, 415 V pour quatre pôles et un courant nominal jusqu'à 80 A. Lorsque le choc électrique personnel ou le courant de fuite du réseau électrique dépasse la valeur spécifiée, le disjoncteur différentiel peut rapidement couper l'alimentation électrique défectueuse en très peu de temps pour protéger la sécurité de la personne et de l'équipement électrique.
