Name: Disjoncteur différentiel EKL11-63 (RCCB)
Brand: ETEK
SKU: 01516
Rating: 4.1 (808 reviews)

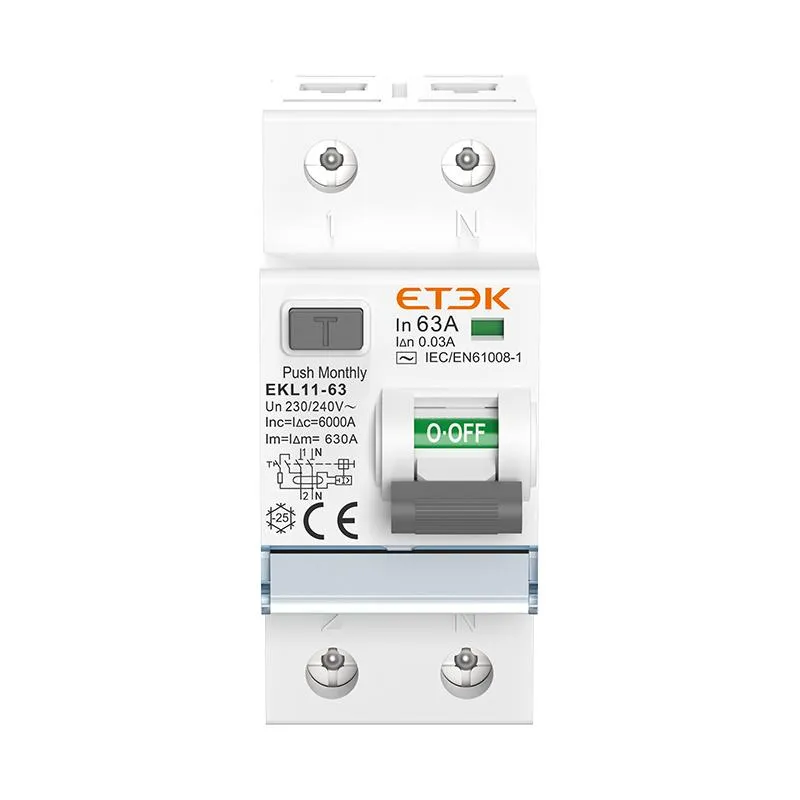

Disjoncteur différentiel EKL11-63 (RCCB)

Le disjoncteur différentiel EKL11-63 convient à une variété de systèmes électriques, notamment les domaines résidentiel, commercial et industriel, et peut fournir une protection fiable contre les fuites pour assurer le fonctionnement sûr des systèmes électriques. Le courant de travail maximal atteint 63 A. Il est bien conçu et offre d'excellentes performances. Il peut couper rapidement l'alimentation électrique en peu de temps pour éviter les accidents d'incendie et de décharge électrique causés par des fuites et protéger la vie et la sécurité des biens des utilisateurs.

● Norme : IEC61008-1
● Type : CA, A
● Courant nominal : 16~63A
● Tension nominale : 230/400 V~240/415 V
● Pôles : 2P (1P+N), 4P (3P+N), pôle N à droite
● Sensibilité nominale I△n : 30 mA, 100 mA, 300 mA
● Pouvoir de coupure nominal en court-circuit : 6 kA, 10 kA
● Température ambiante : -25...+55 ºC
● Connexion : Par le haut et par le bas
● Certificats : CB, CE

Renseignez-vous maintenant PDF

Présentation du produit

Le disjoncteur différentiel EKL11-63 est le dernier disjoncteur différentiel développé par notre société. Il convient aux circuits avec une tension nominale de 240 V pour deux pôles, 415 V pour quatre pôles et un courant nominal jusqu'à 63 A. Lorsque le choc électrique personnel ou le courant de fuite du réseau électrique dépasse la valeur spécifiée, le disjoncteur différentiel peut rapidement couper l'alimentation électrique défectueuse en très peu de temps pour protéger la sécurité de la personne et de l'équipement électrique.

Choisissez l'EKL11-63 pour une protection différentielle efficace et peu encombrante qui répond aux exigences des systèmes électriques modernes dans les applications résidentielles, commerciales et industrielles légères. Faites confiance à ETEK China pour fournir la sécurité, la qualité et la conception compacte dont vos installations électriques ont besoin.

Paramètres techniques

Données techniques

Standard	CEI/EN61008-1
Protection	Défaut de terre
Type de voyage	Électromagnétique
Type de protection (fuite électrique)	CA, A
Nombre de pôles	2P (1P + N), 4P (3P + N), pôle N à droite
Courant nominal In	16,25,32,40,63A
Courants de sensibilité nominaux I△n	10,30,100,300mA ( 10mA uniquement pour In=16-25A )
Temps de coupure du courant résiduel sous I△n	≤0,1 s
Pouvoir résiduel nominal de fermeture et de coupure (I△m)	500 A (Entrée ≤ 50 A), 10 In (Entrée > 50 A)
Tension nominale Ue	1P+N : 230/240 V~, 3P+N : 400/415 V~
Fréquence nominale	50/60 Hz
Pouvoir de coupure nominal	6 000 A, 10 000 A
Fusible SCPD	EKL11-63 : 6 kA, EKL11-63H : 10 kA
Tension de tenue aux chocs nominale (1,5/50) Uimp	4000V
Tension d'essai diélectrique à fréquence ind. pendant 1 min	2 kV
La vie électrique	2 000 cycles
Durée de vie mécanique	4 000 cycles
Indicateur de position de contact	Oui
Degré de protection	IP20
Température ambiante	-25℃ à +55℃, humidité max.95%
Type de connexion du terminal	Câble/barre omnibus de type broche/barre omnibus de type fourche
Taille max. du terminal pour le câble	25 mm ²
Couple de serrage max.	2,5 Nm
Installation	Montage sur rail DIN 35 mm
Connexion	De haut en bas

Dimensions

Schéma de circuit

schéma électrique etek ekl11-80

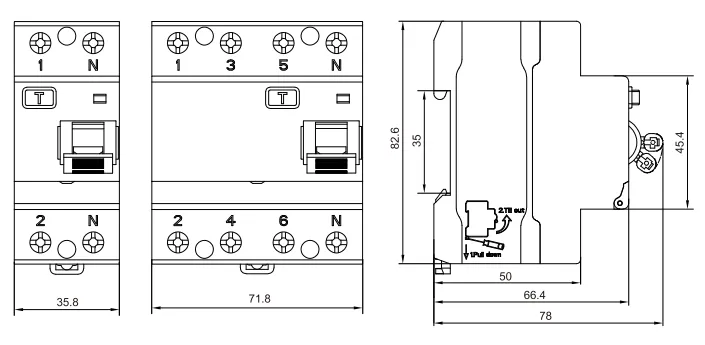

Taille d'installation

taille du rccb etek ekl11-80

Télécharger les fichiers

Type de document

Nom du document

Taille

Catalogue de produits

Disjoncteur différentiel EKL11-63

478.87KB

Certificat de produit

Certificat_de_EKL11-63_(CE+CB)

934.72KB
