Name: Disjoncteur différentiel EKL21-63S (RCCB)
Brand: ETEK
SKU: 01554
Rating: 4.1 (827 reviews)

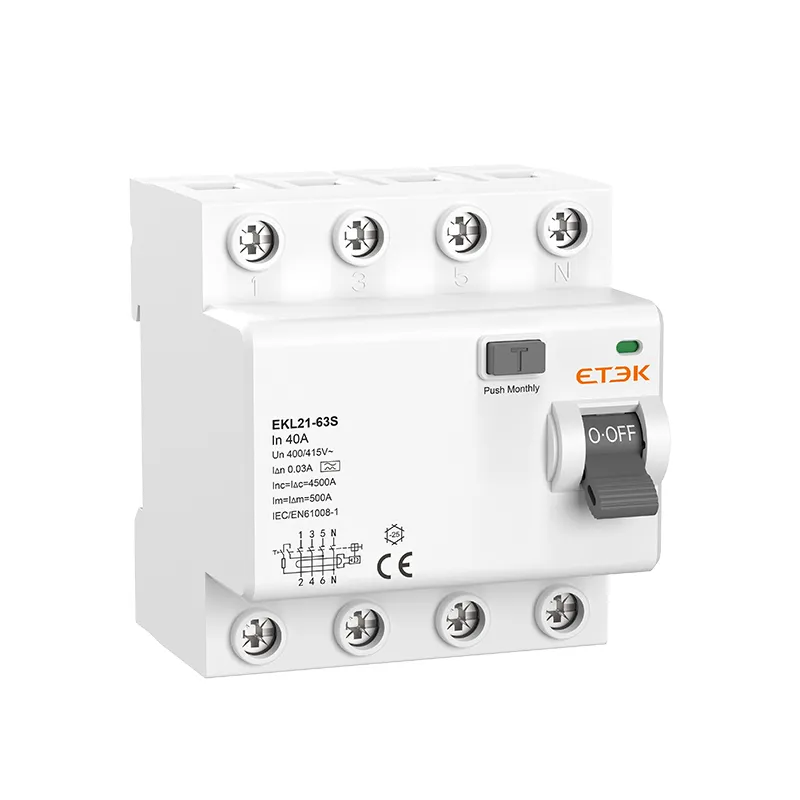

Disjoncteur différentiel EKL21-63S (RCCB)

L'EKL21-63S est un disjoncteur différentiel économique conçu par ETEK Electric pour répondre aux besoins spécifiques des marchés d'Asie centrale et d'Amérique du Sud. Cet appareil polyvalent offre une protection fiable contre les courants de fuite électriques dans les environnements résidentiels et commerciaux, garantissant la sécurité des personnes et des équipements.

● Norme : IEC61008-1
● Type : CA, A
● Courant nominal : 16, 25, 32, 40, 63 A
● Tension nominale : 230/400 V~240/415 V
● Pôles : 2P (1P+N), 4P (3P+N), pôle N à droite
● Sensibilité nominale I△n : 10, 30, 100, 300 mA
● Pouvoir de coupure nominal en court-circuit : 4,5/6 kA
● Température ambiante : -25...+40 ºC
● Connexion : Par le haut et par le bas
● Mécanisme de fonctionnement : Structure en plastique
● Marketing : Asie centrale, Amérique du Sud

Renseignez-vous maintenant PDF

Présentation du produit

Le disjoncteur différentiel EKL21-63S est une solution de protection de circuit économique spécialement conçue pour les marchés d'Asie centrale et d'Amérique du Sud. Il convient aux circuits résidentiels et commerciaux, prenant en charge une tension nominale 1P+N 240 V et une tension nominale 3P+N 415 V, avec un courant nominal allant jusqu'à 63 A. En cas de risque de choc électrique ou si le courant de défaut à la terre dépasse le seuil de sécurité, ce disjoncteur différentiel peut rapidement déconnecter l'alimentation électrique pour assurer une sécurité inégalée. Il peut être utilisé en conjonction avec le disjoncteur miniature DZ47-63S produit par ETEK Electric pour obtenir une protection complète du circuit.

Paramètres techniques

Données techniques

Standard	CEI/EN61008-1
Protection	Défaut de terre
Type de voyage	Électromagnétique
Type de protection (fuite électrique)	CA, A, G, S
Nombre de pôles	2P(1P+N), 4P(3P+N)
Courant nominal In	16,25,32,40,63A
Courants de sensibilité nominaux I△n	10, 30, 100, 300 mA
Temps de coupure du courant résiduel sous I△n	≤0,1 s
Pouvoir résiduel nominal de fermeture et de coupure (I△m)	500 A (Entrée ≤ 50 A), 10 In (Entrée > 50 A)
Tension nominale Ue	1P+N : 230/240 V~, 3P+N : 400/415 V~
Fréquence nominale	50/60 Hz
Pouvoir de coupure nominal	4500A, 6000A
Fusible SCPD	4,5 kA/6 kA
Tension de tenue aux chocs nominale (1,5/50) Uimp	4000V
Tension d'essai diélectrique à fréquence ind. pendant 1 min	2,5 kV
La vie électrique	2 000 cycles
Durée de vie mécanique	4 000 cycles
Indicateur de position de contact	Oui
Degré de protection	IP20
Température ambiante	-25℃ à +55℃, humidité max.95%
Type de connexion du terminal	Barre omnibus de type câble/broche
Taille max. du terminal pour le câble	16 mm ²
Couple de serrage max.	2 N.m
Installation	Montage sur rail DIN 35 mm
Connexion	De haut en bas
Mécanisme de fonctionnement	Structure en plastique

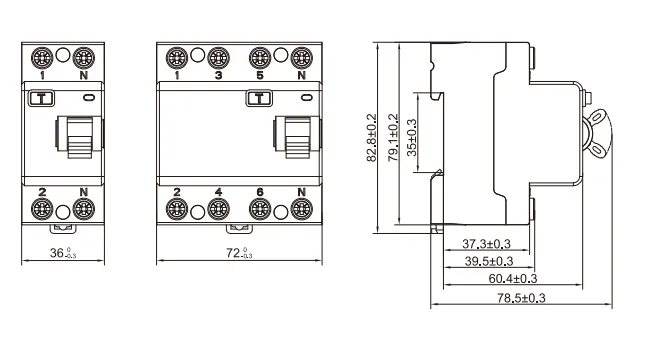

Dimensions

Télécharger les fichiers

Type de document

Nom du document

Taille

Catalogue de produits

Disjoncteur différentiel économique EKL21-63S

484.09KB
