EKL8-40M 6kA Electromagnetic type RCBO
EKL8-40M 6kA Electromagnetic type RCBO
EKL8-40M 6kA Electromagnetic type RCBO

Disjoncteur différentiel à courant résiduel de type magnétique EKL8-40M RCBO 6kA

● Norme : IEC61009-1
● Type : CA, A
● Courant nominal : 6~40A
● Tension nominale : 230/240~
● Nombre de pôles : 1P+N 2module
● Courant résiduel nominal de fonctionnement (IAn) : 30, 100, 300 mA
● Pouvoir de coupure nominal en court-circuit : 6 kA
● Courbe de déclenchement : B, C
● Température ambiante : -25...+40 ºC
● Connexion : Par le haut et par le bas

Renseignez-vous maintenant PDF

Disjoncteur différentiel à courant résiduel de type magnétique EKL8-40M RCBO 6kA

Renseignez-vous maintenant PDF
Présentation du produit
Paramètres techniques
Télécharger les fichiers
Produits recommandés
Enquête

Présentation du produit

Disjoncteur différentiel de type magnétique EKL8-40M conforme à la norme IEC61009-1, capacité de coupure nominale 6 kA, courant de déclenchement nominal pouvant atteindre 300 mA, indicateur de position, terminaison bi-connexion des deux côtés, compatible avec tournevis à tête standard et Philip, borne 35 mm² adaptée aux câbles en cuivre et en aluminium.

1.1 Fonction

  • Protection des personnes et incendie : Protection des câbles et des lignes contre les surcharges et les courts-circuits.

1.2 Sélection

  • I∆n ≤30 mA : protection supplémentaire en cas de contact direct.

  • I∆n ≤300 mA : protection préventive contre l'incendie en cas de courants de défaut à la terre.



Paramètres techniques

Données techniques

Standard CEI/EN61009-1
Protection Défaut à la terre, surintensité et court-circuit, surtension (sélectionnable)
Type de voyage Défaut de terre : électromagnétique
Surcharge et court-circuit : Thermomagnétique
Type de protection (fuite électrique) CA, A
Nombre de pôles Module 1P+N 2, ligne N avec déconnecté
Courants nominaux (In) 6,10,16,20,25,32,40A
Courants de sensibilité nominaux I△n 30, 100, 300 mA
Temps de coupure du courant résiduel sous I△n ≤ 0,1 s
Pouvoir résiduel nominal de fermeture et de coupure (I△m) 500 A (Entrée ≤ 50 A)
Tension nominale (Ue) 230/240V~
Fréquence nominale 50/60 Hz
Pouvoir de coupure nominal 6 000 A
Classe de limitation d'énergie 3
Impulsion nominale avec tension standard (1,2/50) Uimp 4 000 V
Tension d'essai diélectrique à fréquence ind. pendant 1 min 2 kV
Caractéristique de libération thermique (1.13-1.45) x Dans
Caractéristique de déclenchement magnétique B:(3-5) x Dans, C:(5-10) x Dans
La vie électrique 4 000 cycles
Durée de vie mécanique 10 000 cycles
Indicateur de position de contact Oui
Indicateur de défaut à la terre Oui
Degré de protection IP20
Température ambiante -25℃ à +40℃, humidité max.95%
Type de connexion du terminal Câble/barre omnibus de type broche/barre omnibus de type fourche
Taille max. du terminal pour le câble 25 mm2
Couple de serrage max. 2,5 Nm
Installation Montage sur rail DIN 35 mm
Connexion De haut en bas

Dimensions

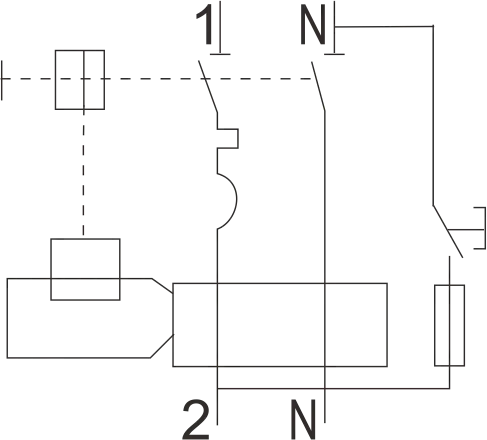

Schéma de circuit





Taille d'installation



Formulaire de sélection de produits

Pouvoir de coupure Polonais Courant nominal (A) Courbe B
Sensibilité
30mA 100mA 300mA
Type AC
6KA 1P+N 6A EKL8-40M-1NB0630 EKL8-40M-1NB06100 EKL8-40M-1NB06300
10A EKL8-40M-1NB1030 EKL8-40M-1NB10100 EKL8-40M-1NB10300
16A EKL8-40M-1NB1630 EKL8-40M-1NB16100 EKL8-40M-1NB16300
20A EKL8-40M-1NB2030 EKL8-40M-1NB20100 EKL8-40M-1NB20300
25A EKL8-40M-1NB2530 EKL8-40M-1NB25100 EKL8-40M-1NB25300
32A EKL8-40M-1NB3230 EKL8-40M-1NB32100 EKL8-40M-1NB32300
40A EKL8-40M-1NB4030 EKL8-40M-1NB40100 EKL8-40M-1NB40300
  Type A
6A EKL8-40M-1NB0630A EKL8-40M-1NB06100A EKL8-40M-1NB06300A
10A EKL8-40M-1NB1030A EKL8-40M-1NB10100A EKL8-40M-1NB10300A
16A EKL8-40M-1NB1630A EKL8-40M-1NB16100A EKL8-40M-1NB16300A
20A EKL8-40M-1NB2030A EKL8-40M-1NB20100A EKL8-40M-1NB20300A
25A EKL8-40M-1NB2530A EKL8-40M-1NB25100A EKL8-40M-1NB25300A
32A EKL8-40M-1NB3230A EKL8-40M-1NB32100A EKL8-40M-1NB32300A
40A EKL8-40M-1NB4030A EKL8-40M-1NB40100A EKL8-40M-1NB40300A
Courant nominal (A) Courbe C
Sensibilité
30mA 100mA 300mA
Type AC
6A EKL8-40M-1NC0630 EKL8-40M-1NC06100 EKL8-40M-1NC06300
10A EKL8-40M-1NC1030 EKL8-40M-1NC10100 EKL8-40M-1NC10300
16A EKL8-40M-1NC1630 EKL8-40M-1NC16100 EKL8-40M-1NC16300
20A EKL8-40M-1NC2030 EKL8-40M-1NC20100 EKL8-40M-1NC20300
25A EKL8-40M-1NC2530 EKL8-40M-1NC25100 EKL8-40M-1NC25300
32A EKL8-40M-1NC3230 EKL8-40M-1NC32100 EKL8-40M-1NC32300
40A EKL8-40M-1NC4030 EKL8-40M-1NC40100 EKL8-40M-1NC40300
  Type A
6A EKL8-40M-1NC0630A EKL8-40M-1NC06100A EKL8-40M-1NC06300A
10A EKL8-40M-1NC1030A EKL8-40M-1NC10100A EKL8-40M-1NC10300A
16A EKL8-40M-1NC1630A EKL8-40M-1NC16100A EKL8-40M-1NC16300A
20A EKL8-40M-1NC2030A EKL8-40M-1NC20100A EKL8-40M-1NC20300A
25A EKL8-40M-1NC2530A EKL8-40M-1NC25100A EKL8-40M-1NC25300A
32A EKL8-40M-1NC3230A EKL8-40M-1NC32100A EKL8-40M-1NC32300A
40A EKL8-40M-1NC4030A EKL8-40M-1NC40100A EKL8-40M-1NC40300A

Télécharger les fichiers

Présentation du produit

Disjoncteur différentiel de type magnétique EKL8-40M conforme à la norme IEC61009-1, capacité de coupure nominale 6 kA, courant de déclenchement nominal pouvant atteindre 300 mA, indicateur de position, terminaison bi-connexion des deux côtés, compatible avec tournevis à tête standard et Philip, borne 35 mm² adaptée aux câbles en cuivre et en aluminium.

1.1 Fonction

  • Protection des personnes et incendie : Protection des câbles et des lignes contre les surcharges et les courts-circuits.

1.2 Sélection

  • I∆n ≤30 mA : protection supplémentaire en cas de contact direct.

  • I∆n ≤300 mA : protection préventive contre l'incendie en cas de courants de défaut à la terre.



Paramètres techniques

Télécharger les fichiers

Produits recommandés

ETEK-RCBO-EKL5-63

Disjoncteur différentiel électronique EKL5-63

Renseigner
ETEK-RCBO-EKL5-63S

Disjoncteur différentiel EKL5-63S avec protection contre les surintensités

Renseigner
ETEK-DPN-RCBO-EKL9-40

Disjoncteur différentiel EKL9-40 (disjoncteur différentiel avec protection contre les surintensités)

Renseigner
ETEK 4.5kA RCBO EKL3-40S

Disjoncteur différentiel RCBO EKL3-40S 4,5 kA avec protection contre les surintensités

Renseigner

Produits recommandés

ETEK-RCBO-EKL5-63

Disjoncteur différentiel électronique EKL5-63

Renseigner
ETEK-RCBO-EKL5-63S

Disjoncteur différentiel EKL5-63S avec protection contre les surintensités

Renseigner

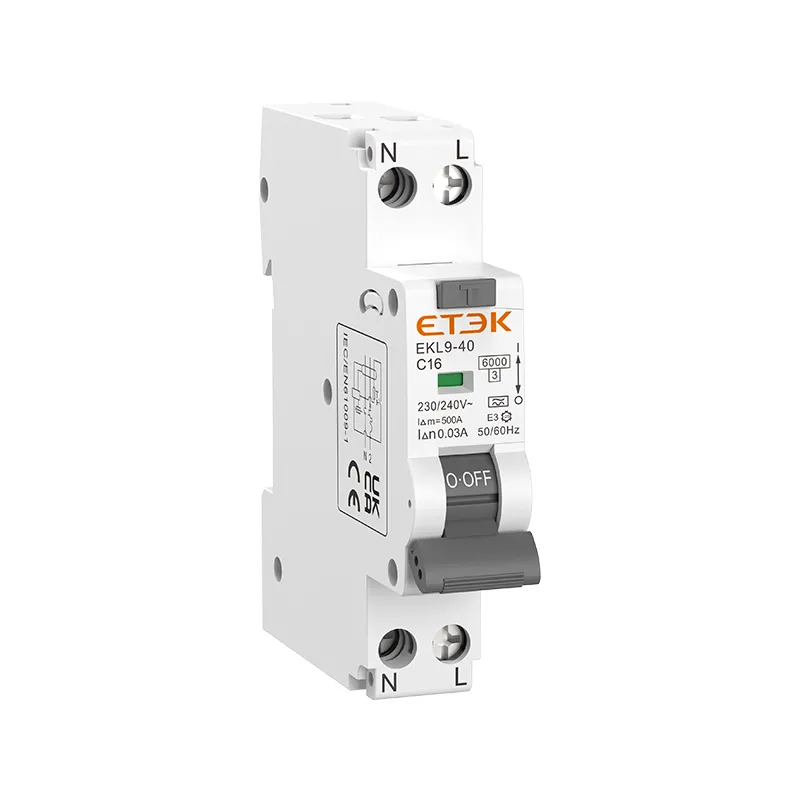

ETEK-DPN-RCBO-EKL9-40

Disjoncteur différentiel EKL9-40 (disjoncteur différentiel avec protection contre les surintensités)

Renseigner

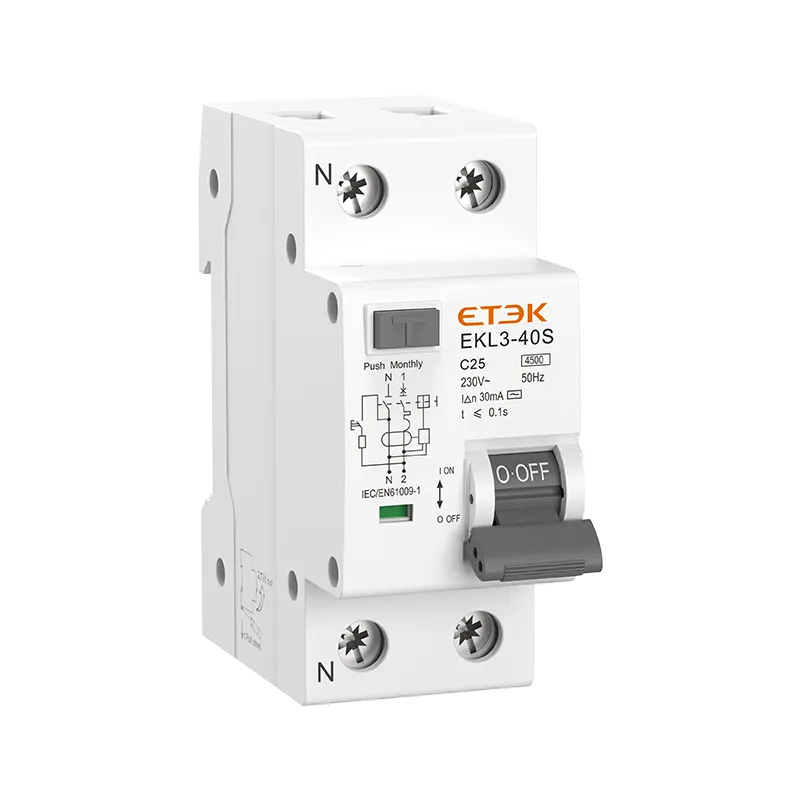

ETEK 4.5kA RCBO EKL3-40S
