● Normes : BS EN 61439‑3.

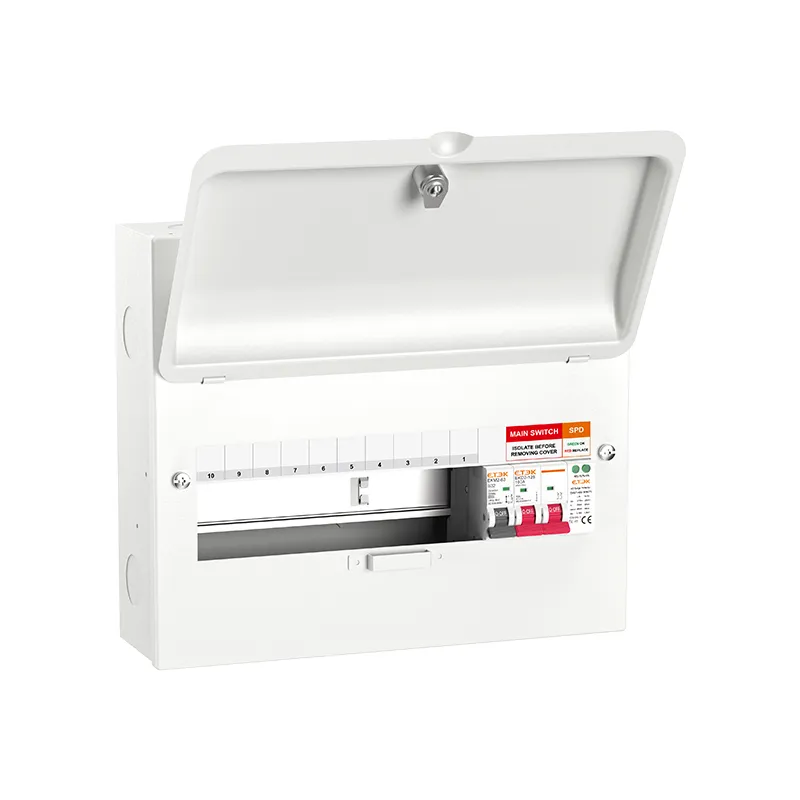

● Boîtier : Acier incombustible, porte à charnières ; EKDB16S standard / EKDB16SL avec serrure intégrée.
● Arrivée : interrupteur principal DP 100A (sectionneur).
● Protection contre les surtensions : parafoudre de type 2, 40 kA
● Dispositif préinstallé : 1× MCB B32 (courbe B, unipolaire)
● Nombre de façons : 10, 14, 18, 24 rangées simples
● Boîtier : acier incombustible ; versions SL avec serrure de porte intégrée
● Barres de bornes : montées sur le dessus, codées par couleur N et E.
Cette configuration offre un arrivée de courant protégée contre les surtensions, prête à être raccordée, avec un disjoncteur miniature (MCB) de 32 A à courbe B préinstallé. Le parafoudre de type 2 intégré de 40 kA protège les circuits en aval contre les surtensions transitoires, tandis que le disjoncteur miniature B32 installé permet un gain de temps lors du montage et garantit une protection coordonnée dès la mise en service. Le coffret en acier est conforme à la norme BS EN 61439-3 et facilite l'installation grâce à ses barres de neutre/terre (N/E) à code couleur montées sur le dessus, son rail DIN amovible, ses vis imperdables desserrées et sa barre de support en T. Les versions SL ajoutent une serrure de porte intégrée pour un accès sécurisé.
Q1 : Puis-je remplacer le disjoncteur B32 par un disjoncteur d'une autre classe de calibre ?
A1 : Oui, le B32 préinstallé peut être remplacé par un MCB de calibre approprié selon les exigences de votre conception.
Q2 : Le disjoncteur miniature préinstallé réduit-il les voies disponibles ?
A2 : Elle occupe une voie de sortie. Voir les valeurs des voies rapides dans le tableau des spécifications.
Q3 : Le module SPD est-il remplaçable ?
A3 : Oui. Le module de type 2 comprend une fenêtre d’état et peut être remplacé en fin de vie.
Q4 : Les disjoncteurs différentiels sont-ils pris en charge sur les voies restantes ?
A4 : Oui, la carte accepte les RCBO et les AFDD en aval de l'interrupteur principal.
| Ref No. | Ref No. (with lock) | Box size | Main switch | SPD | MCB | Busbar pins | Free ways |
| EKDB16S10-ISM | EKDB16S10L-ISM | 10 | DP 100A | T2 40kA | SP B32 | 8 | 6 |
| EKDB16S14-ISM | EKDB16S14L-ISM | 14 | DP 100A | T2 40kA | SP B32 | 12 | 10 |
| EKDB16S18-ISM | EKDB16S18L-ISM | 18 | DP 100A | T2 40kA | SP B32 | 16 | 14 |
| EKDB16S24-ISM | EKDB16S24L-ISM | 24 | DP 100A | T2 40kA | SP B32 | 22 | 20 |
